虚拟乐高挖掘装载机拼装结构设计

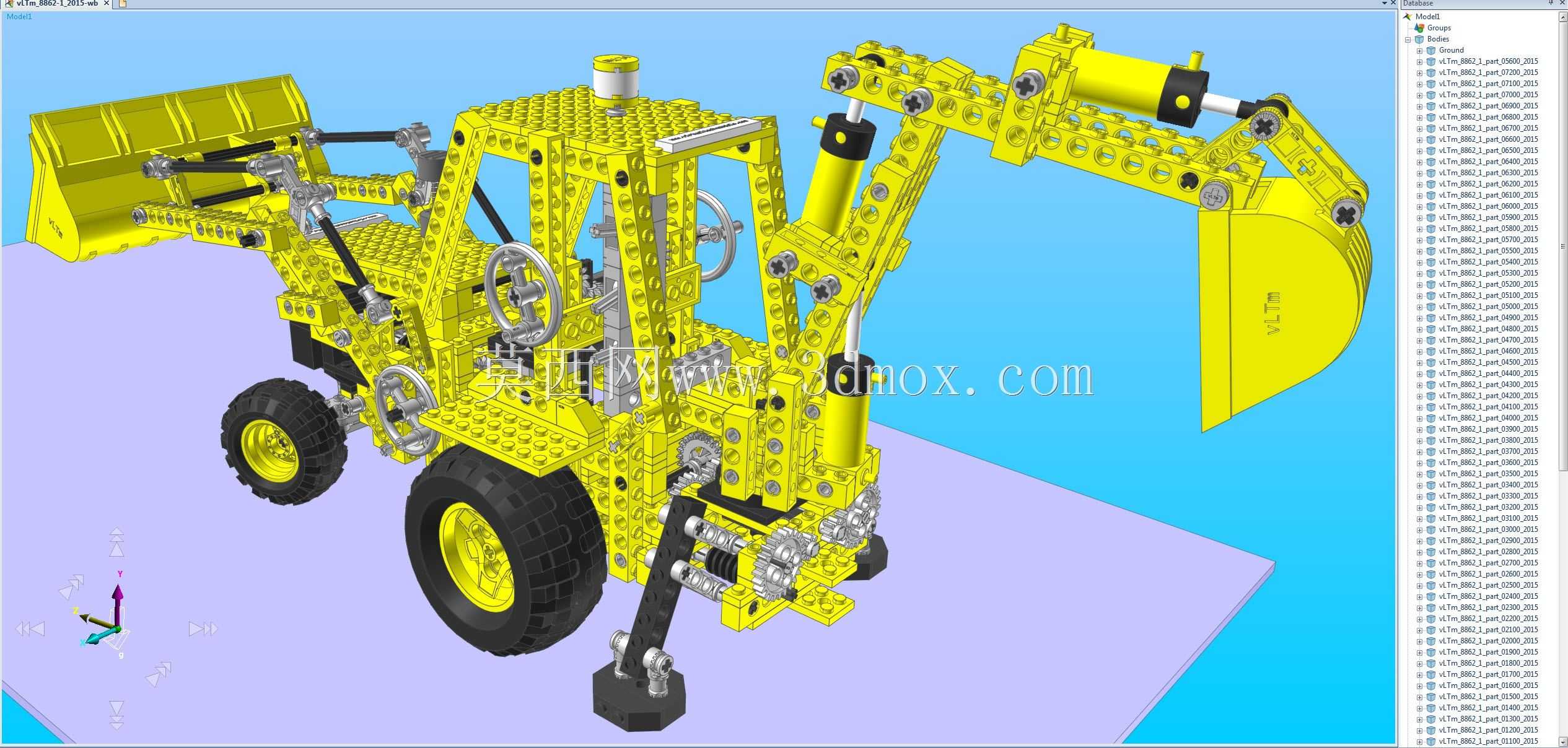

这款积木式挖掘装载机的结构设计，完全参照真实小型两头忙设备的功能逻辑搭建，前端装载铲斗与后端挖掘臂的双作业端布局，可覆盖小型土方作业、物料转运、沟槽开挖等多类场景的功能模拟，适合用于工程机械原理教学、积木结构验证以及创意拼装参考。从设计思路来看，整体采用积木孔梁作为主体承载框架，所有铰接点位均通过积木销钉实现可动连接，没有额外的粘接或固定结构，完全依靠积木零件的插接配合实现整机结构强度，同时保留所有作业机构的活动自由度。前端装载臂采用双组平行连杆结构，配合模拟液压油缸的积木伸缩件，可实现铲斗的举升、收斗、卸料动作，铲斗刃口做了加厚积木拼接处理，模拟真实铲斗的耐磨结构，作业时的受力传递路径从铲斗铰接点经连杆传递至主臂，再通过主臂根部的铰接座分散到车架主体，避免单点受力导致的结构松脱。后端挖掘臂采用多段铰接设计，大臂、小臂、挖斗均设置独立的铰接转动副，对应模拟液压油缸的支撑件可调整各段臂的作业角度，挖斗的斗齿采用独立积木零件拼接，可模拟真实挖斗的切削角度，挖掘作业时的支撑腿设置在车架尾部两侧，作业时可向下展开支撑地面，抵消挖掘反力带来的整机倾覆趋势，行走状态下支撑腿可向上收折至车架两侧，不影响轮组的行走通过性。转向系统采用方向盘联动的转向桥结构，转动方向盘可通过内部的齿轮传动带动前轮偏转，模拟真实轮式工程机械的转向逻辑，驾驶舱内的操纵杆、座椅均做了等比例的积木还原，不影响整体结构的功能展示。整机的安装边界完全控制在积木搭建的矩形框架内，轮距与轴距的比例参照真实小型挖掘装载机设定，所有外伸的作业部件在收折状态下均不超出轮组的外廓边界，避免拼装后出现结构干涉。车架中部设置了模拟的传动结构，虽然不具备真实动力传递功能，但完整还原了发动机、变速箱的安装位置与连接逻辑，可帮助从业者理解小型工程机械的整体布局思路，所有可动部件的转动行程均做了限位设计，避免转动角度过大导致的零件脱落或结构卡滞。
