TIMEX远征系列户外腕表外观结构建模

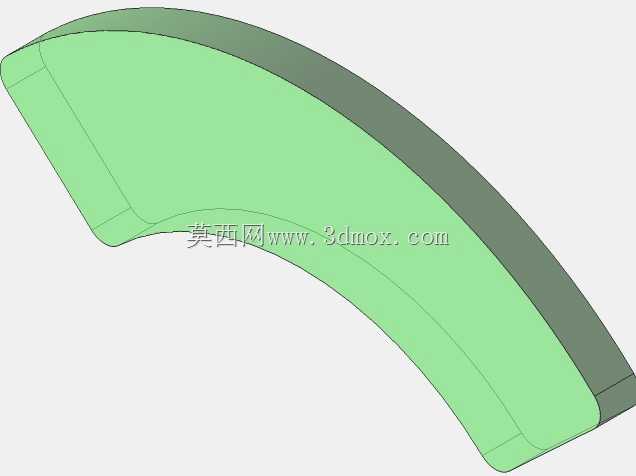

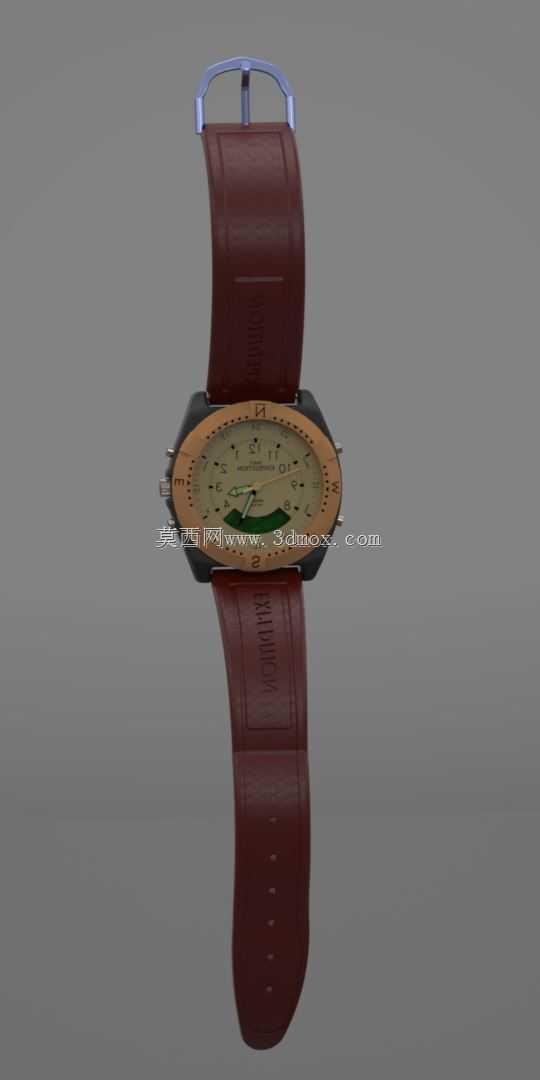

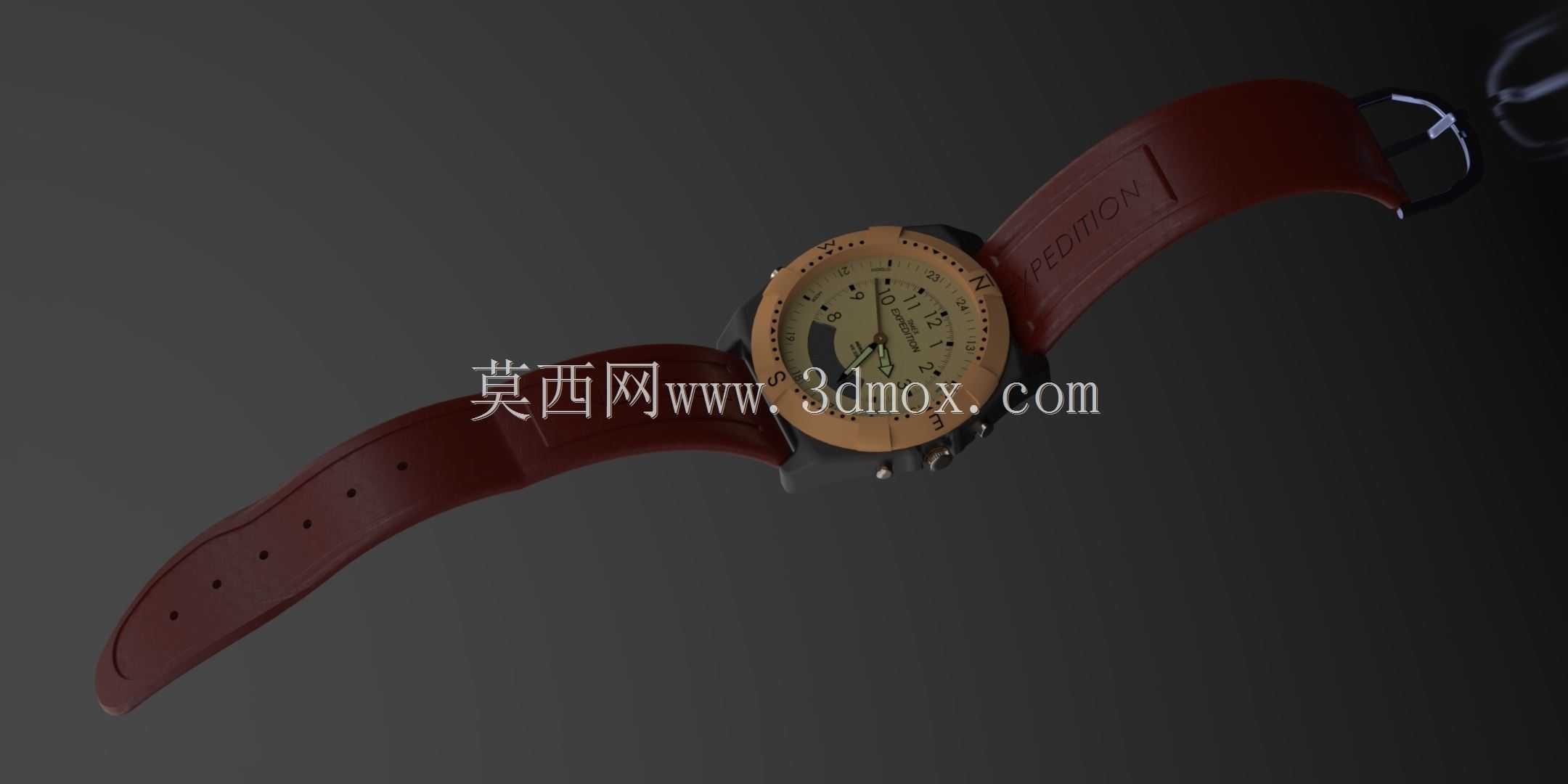

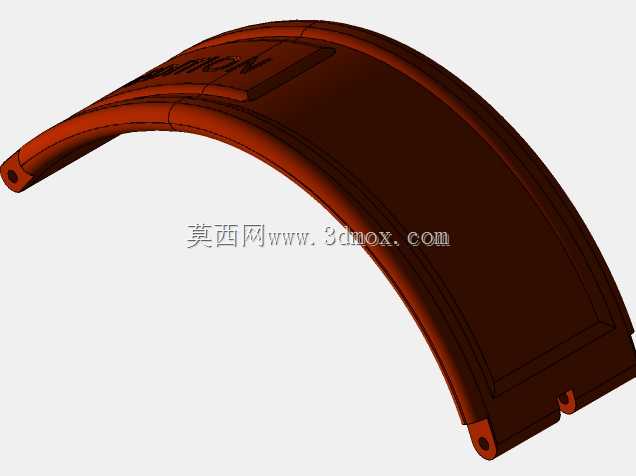

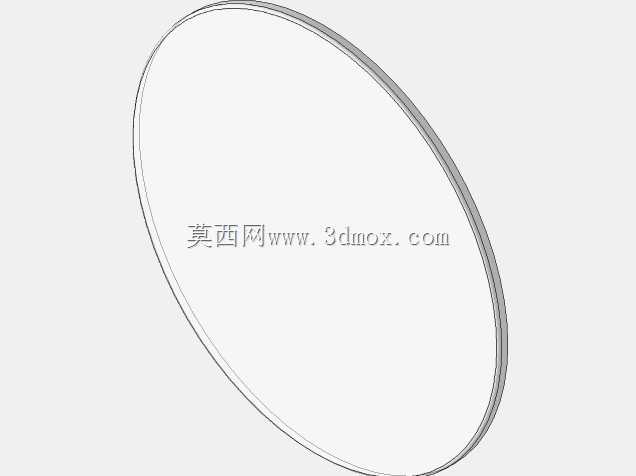

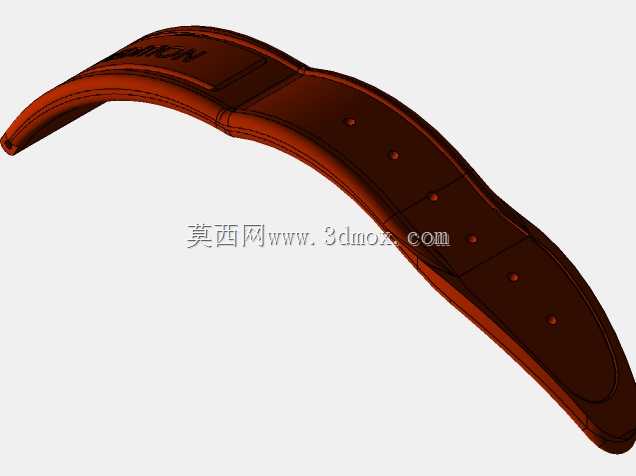

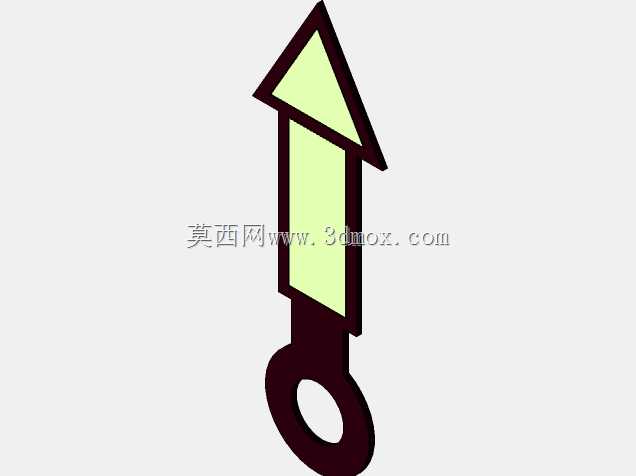

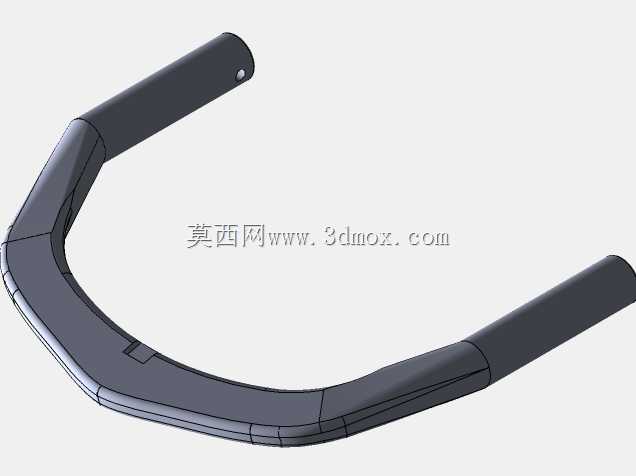

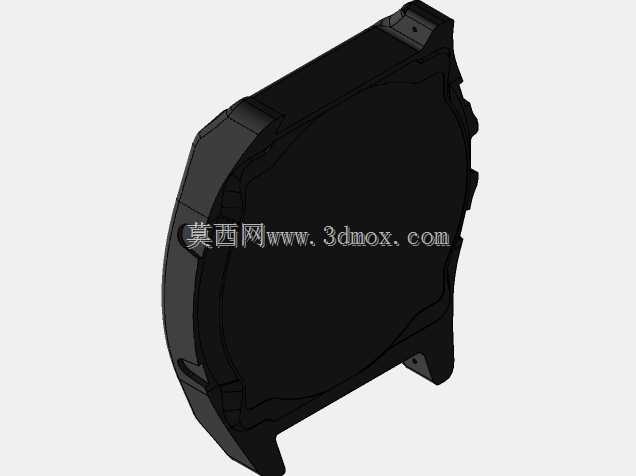

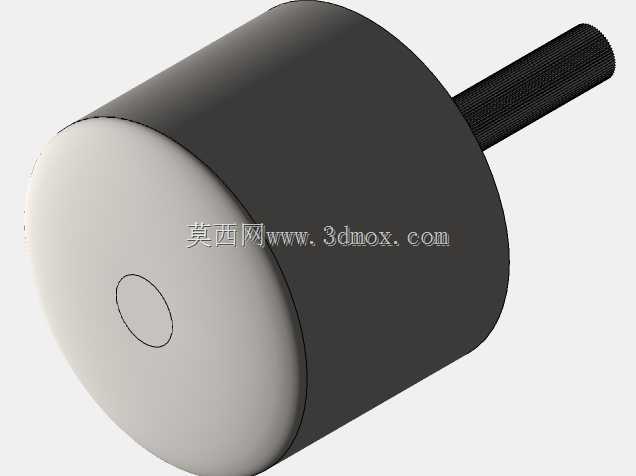

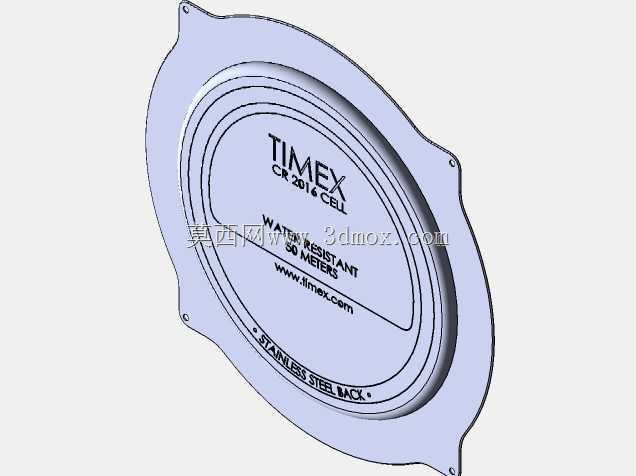

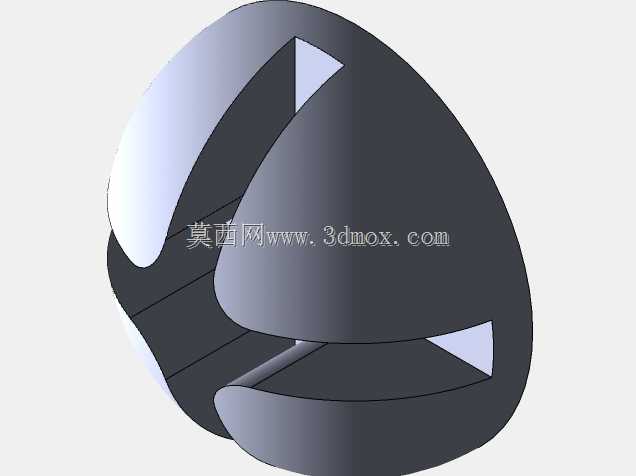

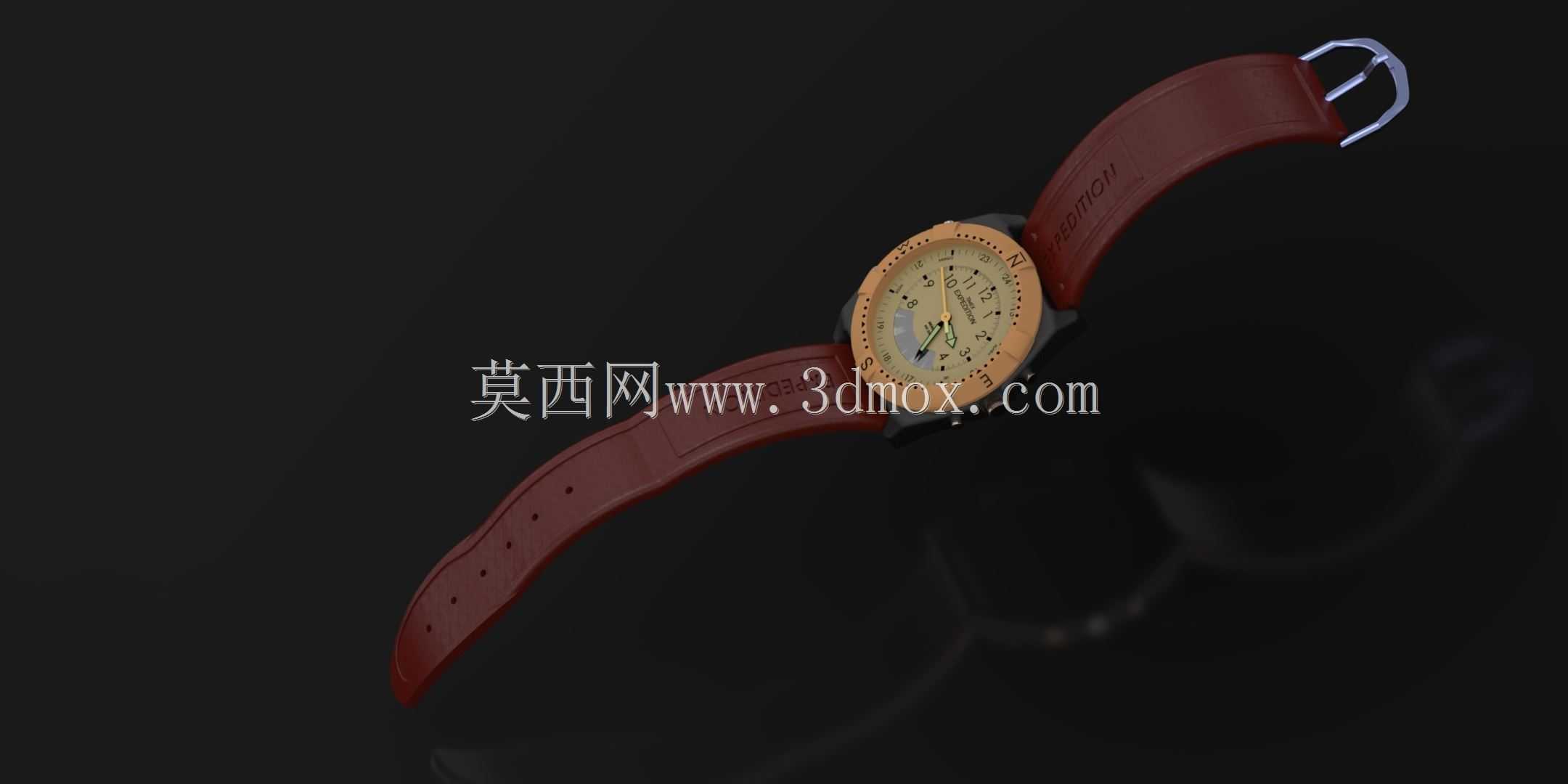

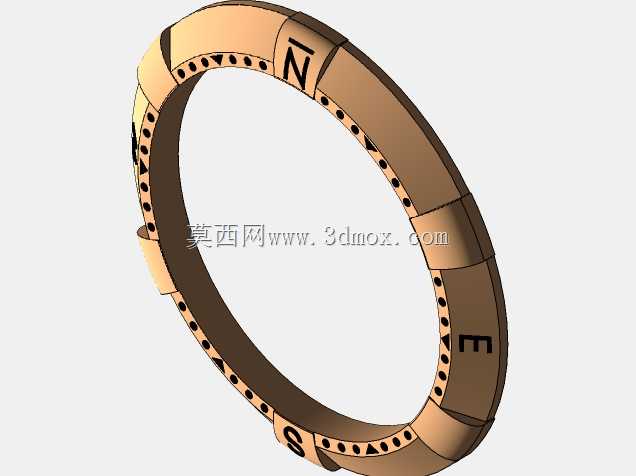

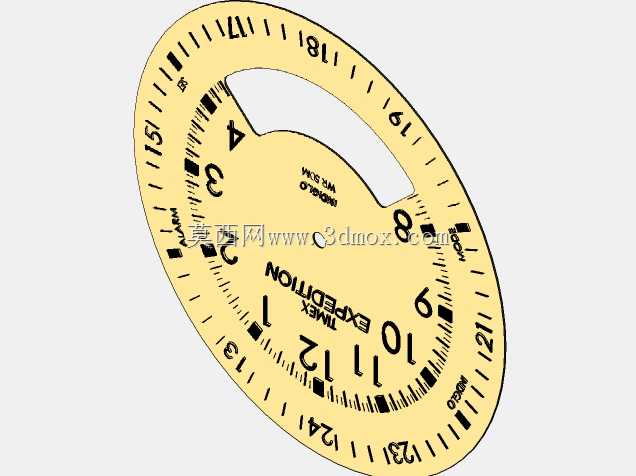

这款户外腕表的三维建模完全围绕实物外观还原展开，建模过程中优先考虑穿戴类产品的人机交互边界，首先从佩戴场景出发，适配常规成年人手腕围度范围，表带预留的调节孔位覆盖140mm到210mm的腕周尺寸，表带与表耳的连接位置做了圆角过渡处理，避免佩戴时硌腕的问题，表壳整体直径控制在42mm，厚度12mm，符合户外腕表的常规佩戴尺寸边界，不会因为表体过大在户外行动中发生剐蹭。从功能特性来看，这款腕表的外观结构对应户外使用场景，表圈做了防滑齿纹设计，方便戴手套时也能转动调校，表盘上的刻度做了凹凸层次处理，对应实物的夜光涂层填充位，表冠与侧边功能按键都做了凸起的防护台结构，避免户外磕碰时直接冲击按键造成损坏。建模思路上采用分部件独立建模再装配的方式，首先拆分表壳、表圈、表盘、指针、表带、表扣、按键七个独立子部件，每个部件的配合间隙都按照实物装配公差预留，表带采用柔性件建模逻辑，还原橡胶/皮质表带的自然弯曲弧度，表扣位置的针扣结构做了可活动的铰接位还原，能够模拟真实的表带扣合动作。从实际用途来看，这类外观模型主要用于产品外观验证、穿戴类产品的渲染展示、电商产品详情页的视觉素材制作，也可作为同类型腕表产品结构设计的参考基准，建模过程中所有外观曲面都做了G2连续处理，避免渲染时出现曲面断层，表盘上的标识刻度都按照实物比例排布，没有出现比例失真的问题，表壳侧边的防滑纹理深度控制在0.3mm，既保证防滑触感，又不会因为纹理过深积累污垢。表带的建模还原了实物的厚度渐变，从表耳连接处的4mm厚度逐步过渡到表扣位置的2.5mm，兼顾佩戴贴合度与结构强度，表耳的间距控制在20mm，适配通用规格的替换表带，为后续的配件替换设计预留了标准接口尺寸。整个模型没有做内部机芯结构的还原，完全聚焦外部外观的1:1仿真，所有可见的外观细节都做了对应还原，包括表壳侧面的品牌标识位、表带上的压印纹理、表盘上的功能分区刻度，都按照实物的相对位置做了精准排布，能够直接用于外观评审环节的效果展示，不需要额外调整比例即可对接渲染流程。
