带气膜冷却结构的轴流式涡轮叶片

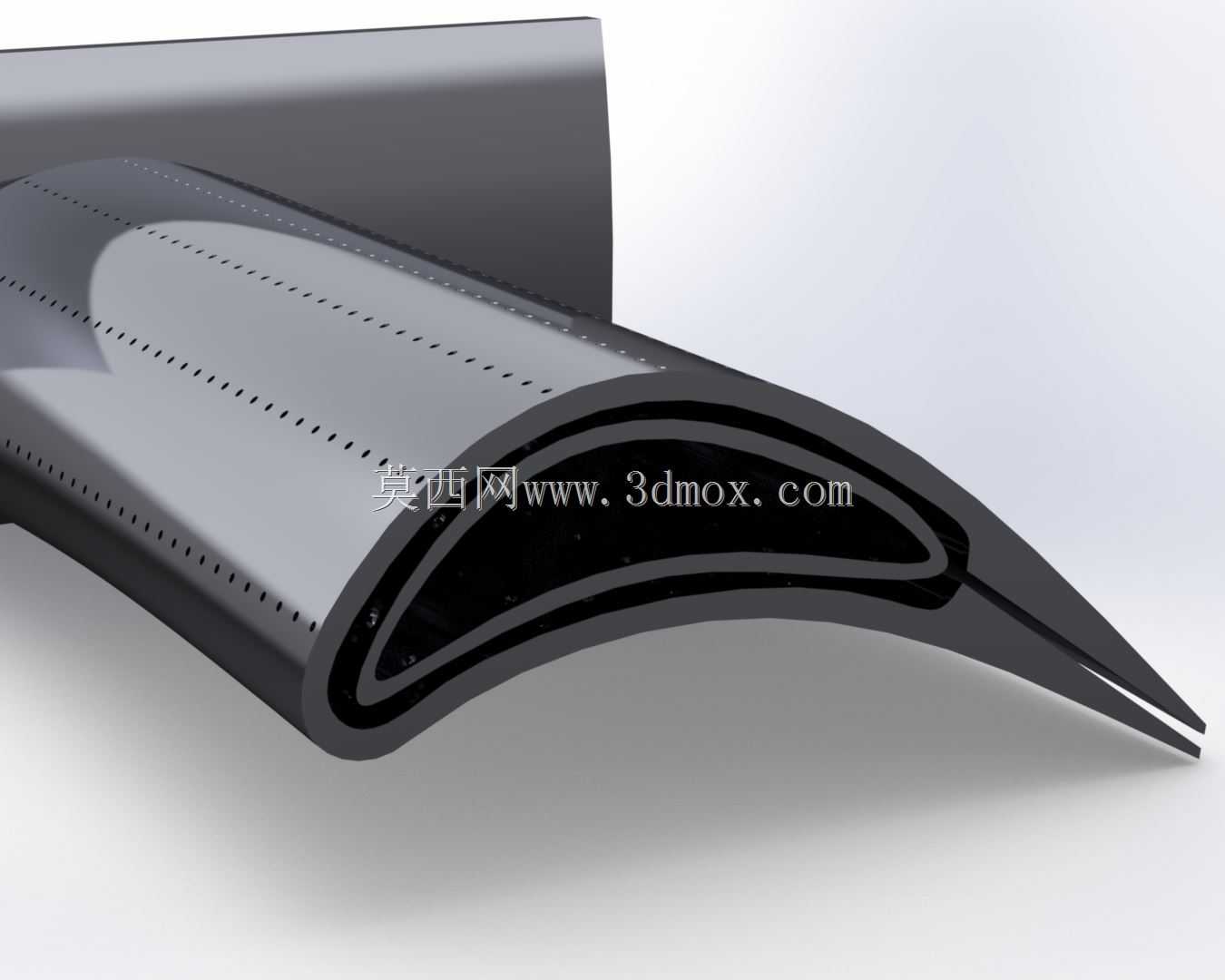

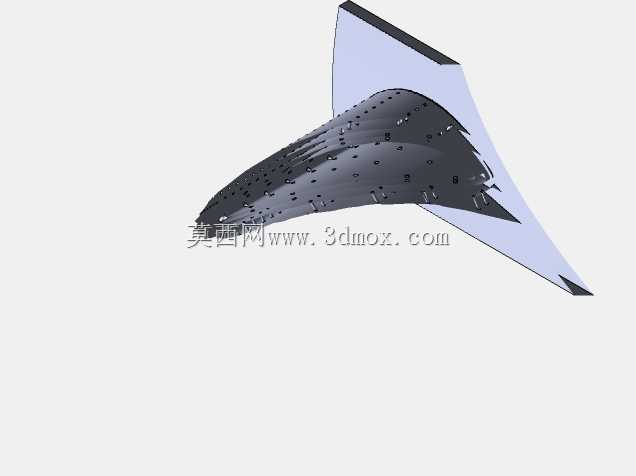

在燃气轮机、航空发动机等透平类动力设备的热端部件设计中，轴流式涡轮叶片长期处于高温高压燃气的冲刷工况下，其结构设计直接决定整机的热效率与运行寿命。这款叶片的设计核心围绕气膜冷却功能展开，叶身表面排布的细密冷却孔，是为了直观展示气膜冷却的射流冲击作用逻辑，可用于冷却结构的原理展示、教学演示以及初步方案验证场景。从结构设计逻辑来看，叶片采用典型的轴流涡轮叶型构型，叶身型线符合气动设计要求，沿叶高方向的型面曲率变化匹配燃气流道的通流需求，能够保证燃气流经叶栅通道时的流动效率，减少不必要的流动损失。冷却孔沿叶身压力面、吸力面的特定位置排布，孔道的走向与角度参考实际气膜冷却的设计逻辑，冷却介质从叶片内部腔室流出后，可在叶身表面形成一层均匀的低温气膜，将高温燃气与叶片基体金属隔离开，大幅降低叶片表面的实际工作温度，避免叶片在超温环境下出现蠕变、烧蚀等失效问题。需要明确的是，该模型为虚拟展示用途，未针对CFD仿真需求做边界层网格适配与流道细节优化，无法直接用于气动仿真或热流耦合计算工作。在安装边界方面，叶片根部的榫头结构参考常规涡轮叶片的安装形式设计，可适配对应轮盘的榫槽结构，设计时需注意匹配轮盘的轮缘尺寸，更换适配的轮毂结构与叶片端系结构后，可用于涡轮转子的装配演示，帮助设计人员理解叶片与轮盘的装配关系、叶尖间隙的控制逻辑，以及冷却气路的整体走向。叶身的壁厚设计参考实际冷却叶片的结构比例，内部预留的冷却腔室空间可匹配常见的气膜冷却气路布局，在做方案迭代时，可基于该基础型线调整冷却孔的排布密度、孔径大小以及喷射角度，验证不同冷却方案的覆盖效果，为后续的详细设计提供直观的结构参考。对于刚接触涡轮部件设计的从业者而言，该模型可帮助理解气膜冷却的结构实现形式，理清叶片从气动外形到冷却结构的设计思路，避免在初始方案阶段出现结构逻辑上的偏差。
