带半圆弧端面的等轴测机械练习构件

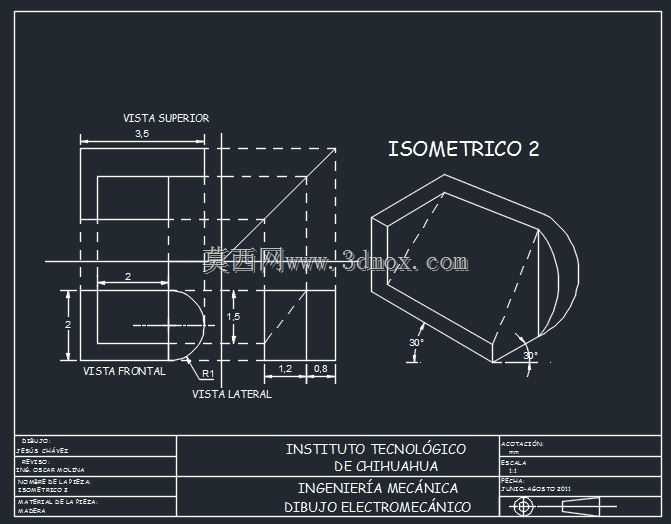

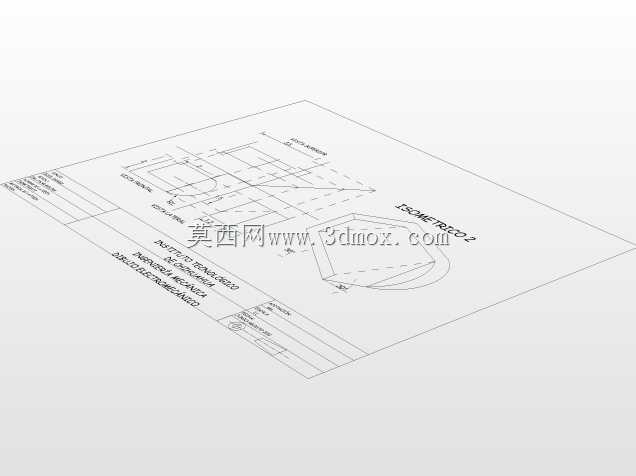

这套等轴测练习构件，核心是帮助制图人员建立三视图与轴测图的空间映射逻辑，在日常的机械结构设计、零部件测绘、工装夹具设计场景中，这类带圆弧过渡、多面投影的基础构件，是新人入门空间构型能力的核心训练载体。从视图布局来看，主视方向的矩形基体是整个构件的基准，左侧延伸出的半圆弧端面，在侧视方向投影为完整半圆，对应轴测图里的半圆柱面结构，设计时特意将圆弧与直边的过渡圆角设为R1，既符合常规机械零件的倒角工艺要求，也能让练习者掌握圆弧在斜二测或正等测投影下的椭圆绘制方法。构件的整体尺寸边界在三个正交方向都做了明确标注，正视方向总高2单位、总长3.5单位，侧视方向圆弧段的定位尺寸1.2与0.8，明确了半圆柱面相对于基体的偏移位置，30度的轴测角度标注，也对应了正等测图的标准轴间角设置，方便练习者对照三视图核对轴测图的线条走向。在实际工程应用里，这类一端带半圆弧的块状构件，常作为小型设备的定位挡块、传动机构的行程限位块使用，半圆弧端面可以避免直角棱边与运动部件发生卡滞，也能减少应力集中，提升构件的抗冲击寿命。设计这类练习构件时，特意没有设置复杂的内部型腔、螺纹孔等结构，就是为了让初学者先把外部轮廓的投影逻辑吃透，先掌握三个正交视图的线条对应关系，再逐步叠加复杂结构的表达方法。从建模逻辑来看，先绘制正视方向的封闭轮廓，拉伸对应厚度后，再在端面绘制半圆轮廓做拉伸切除或者凸台添加，就能快速生成对应的三维实体，过程中需要注意圆弧面在轴测视角下的轮廓线位置，不能出现投影错位，这也是很多初学者容易出错的点——容易把侧视方向的半圆半径和正视方向的尺寸搞混，导致轴测图的圆弧面变形。另外图里标注的三个视图位置，严格遵循第一角投影的布局规则，俯视图在主视图正上方、侧视图在主视图正右方，和国内机械制图的标准布局完全一致，练习时可以按照长对正、高平齐、宽相等的投影规则，逐段核对每根线条的投影对应关系，比如主视图里的水平虚线，对应侧视方向的内部轮廓线，在轴测图里就是被半圆柱面遮挡的棱边，需要用虚线表达或者在建模时确认实体的完整性。这类基础练习看似简单，实则是后续绘制复杂装配体、加工零件图的核心基础，只有把单构件的投影逻辑、尺寸标注规则、轴测表达方法练扎实，在后续处理带复杂曲面、多零件装配的图纸时，才不会出现视图表达错误、尺寸链矛盾的问题。
