ISO第一角法视角练习用机械基座结构

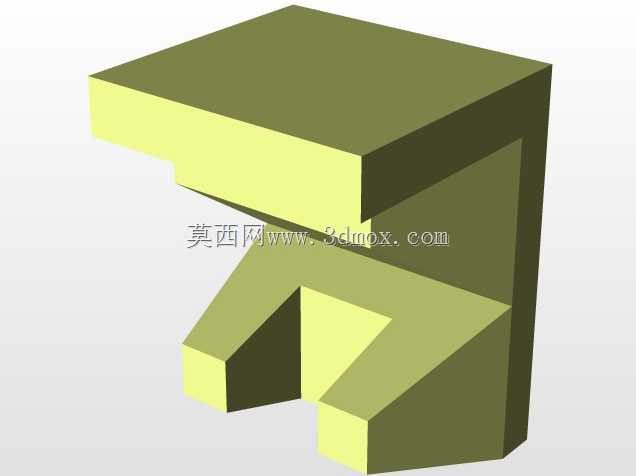

这个结构件是机械识图与第一角投影法练习的典型载体，日常多用于机械制图入门阶段的三维建模训练、投影规律验证场景，也可作为小型工装的支撑基座原型做延伸设计。从结构功能来看，底部的矩形底板是整个构件的安装基准面，加工时需要保证平面度公差，才能确保安装后与配合面贴合稳定，不会出现翘曲影响上部结构的定位精度。底板后侧向上延伸的立板构成了构件的背部支撑，立板与底板的交接处做了等厚的实体过渡，避免直角连接处的应力集中，在承受侧向载荷时能分散应力，降低连接部位开裂的风险。立板前方设置的两个带斜度的凸台支撑筋，从底板表面向上延伸至立板前侧，两个筋板之间留出了对称的内凹空间，这种结构一方面可以减少整体材料用量，降低构件自重，另一方面对称的筋板布局能在前后、左右两个方向提供均匀的支撑刚度，避免单侧受力时出现结构变形。两个凸台的顶面为平行于底板的小平面，可作为小型零部件的定位支撑面，实际应用中可根据需求在顶面加工螺纹孔或者定位销孔，用来固定待支撑的小型功能元件。设计这类结构时，首先要确定第一角投影的视图对应关系，主视图选择从构件正前方投射，能清晰呈现立板高度、筋板的倾斜角度与内凹轮廓，俯视图对应底板的整体长宽尺寸与筋板的分布位置，左视图则能表达立板厚度与筋板的侧面斜度，三个视图配合才能完整还原三维形态，仅靠单一侧面的轴测示意很容易误判内部的凹陷深度与筋板的倾斜角度。建模过程中需要先绘制底板的矩形草图，拉伸得到基础基体后，再绘制后侧立板的轮廓做拉伸叠加，之后绘制筋板的截面草图，注意筋板的斜面与立板、底板的交接处要做共线约束，保证实体合并后没有多余的缝隙，最后对所有的棱边做统一的倒角处理，避免锐边造成装配划伤。安装边界方面，底板的长宽尺寸决定了构件的安装占地范围，实际安装时需要在底板对应位置预留螺栓过孔的加工余量，安装孔的中心距要匹配配套安装台的螺纹孔位置，立板的高度决定了上部可支撑元件的最大安装高度，筋板之间的内凹宽度则限制了可嵌入安装的零部件宽度尺寸，设计延伸结构时不能超出这个边界，否则会出现结构干涉。这类对称带加强筋的L型支撑结构，在小型自动化设备的机架局部、工装夹具的定位基座中也很常见，掌握这类结构的投影规律与建模逻辑，能快速迁移到同类支撑构件的设计工作中，减少识图误差导致的建模返工问题。
