带封闭端盖的流线型流体输送管道

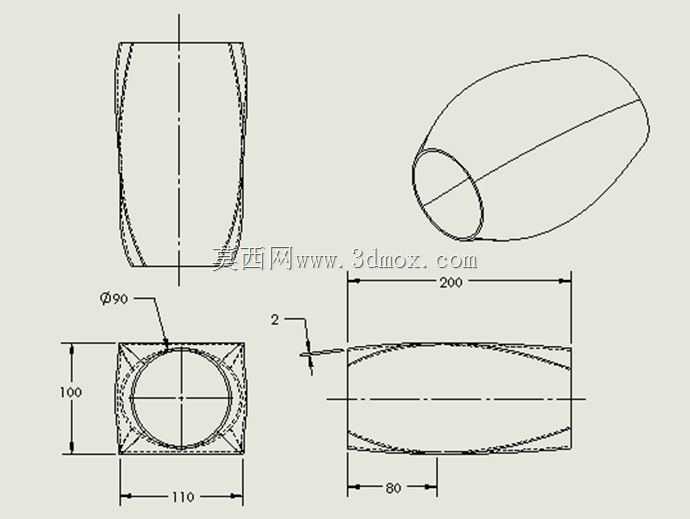

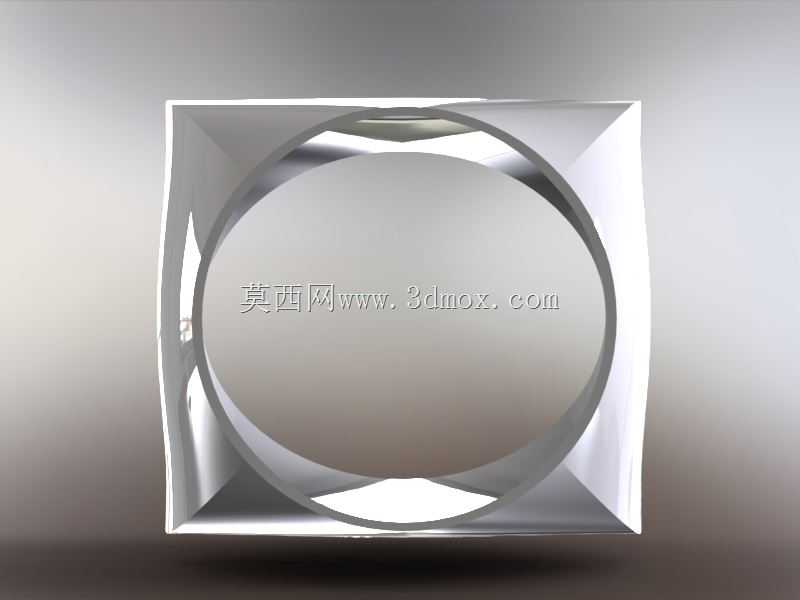

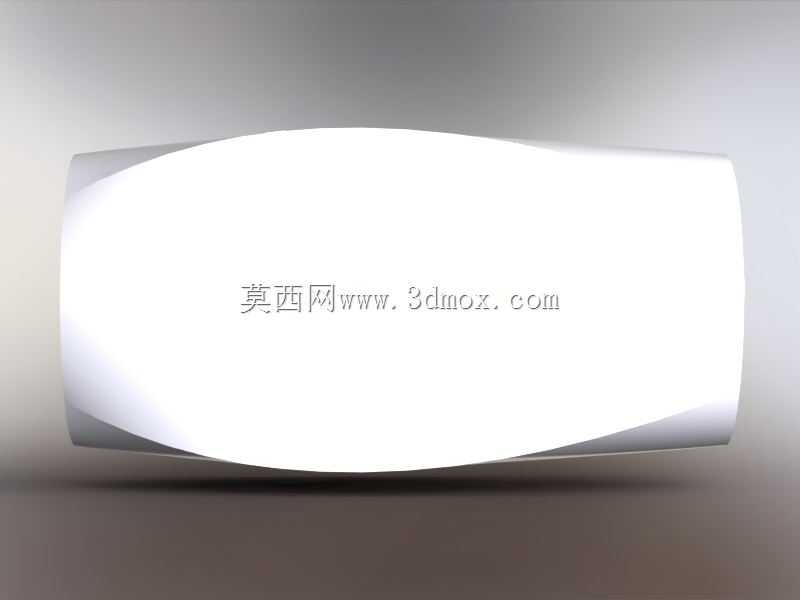

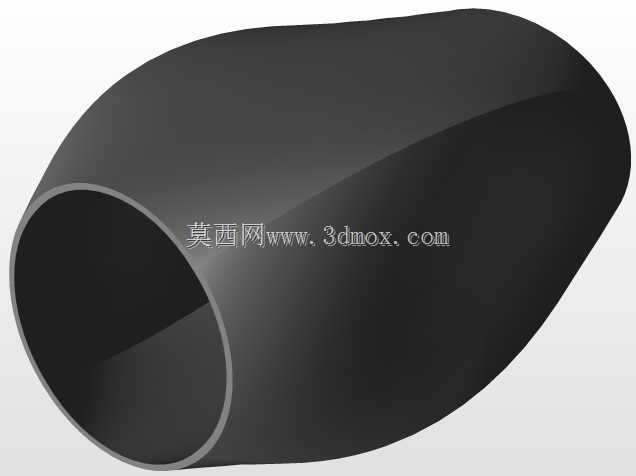

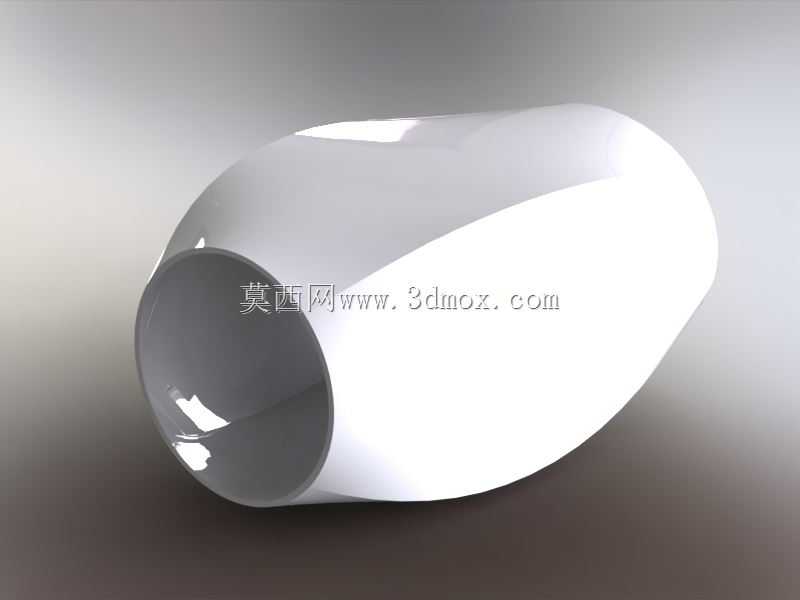

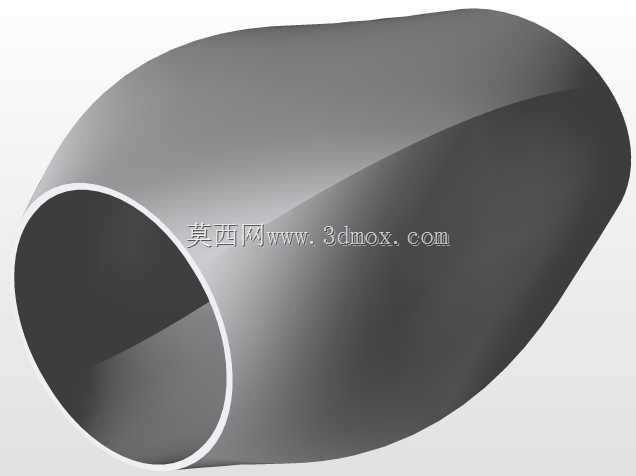

这类带端盖的管道构件，常应用在中小流量流体输送回路的末端封堵段，也可作为小型承压腔体的外壳结构使用，在民用给排水支路、小型化工试验管路、轻工生产的物料输送管线中都能见到同类结构的身影。不同于常规直通管道的通透结构，该构件一端采用平滑弧面封闭，能避免直角封堵带来的流体滞流区，减少介质在端部沉积结垢的概率，同时弧面结构能均匀分散内部流体压力，降低端部应力集中带来的开裂风险。从结构设计逻辑来看，建模时优先通过放样特征构建主体曲面，先确定两端的截面轮廓：开口端为标准圆形截面，匹配常规同管径管路的对接尺寸，封闭端的轮廓通过多组截面线平滑过渡，保证外表面无明显折角，内壁与外壁保持均匀壁厚，满足常规承压工况的强度要求。安装边界上，开口端可直接对接同规格的快装接头或焊接法兰，封闭端无需额外加装封堵盖板，减少了管路的连接密封点，能降低泄漏概率。实际选型时，需要根据输送介质的腐蚀性、工作压力调整壁厚参数，若用于食品级输送场景，还需对内表面做抛光处理，避免物料残留。这类结构的建模练习，能帮助设计者熟练掌握曲面放样的特征控制逻辑，理解不同截面过渡对流体流态、结构应力分布的影响，在做管路末端设计、小型承压罐体封头设计时，都可以参考这类平滑过渡的结构思路，避免生硬的直角连接带来的各类工程问题。日常管路改造中，这类预制端盖的管道比现场焊接封堵的结构一致性更好，安装效率更高，适合批量应用在标准化的管路模组中。
