齿轮传动机械时钟三维结构设计

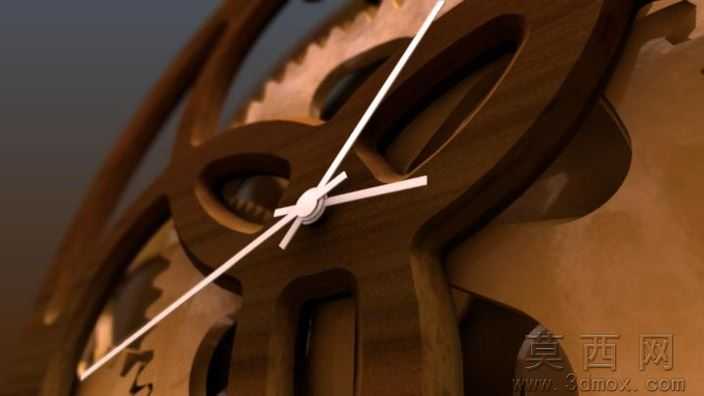

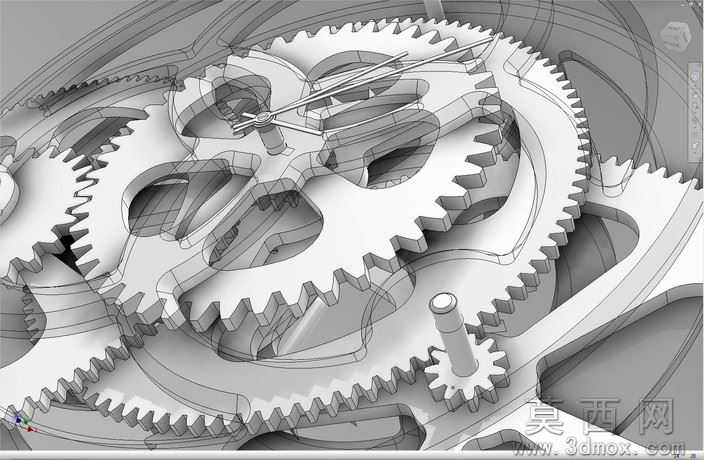

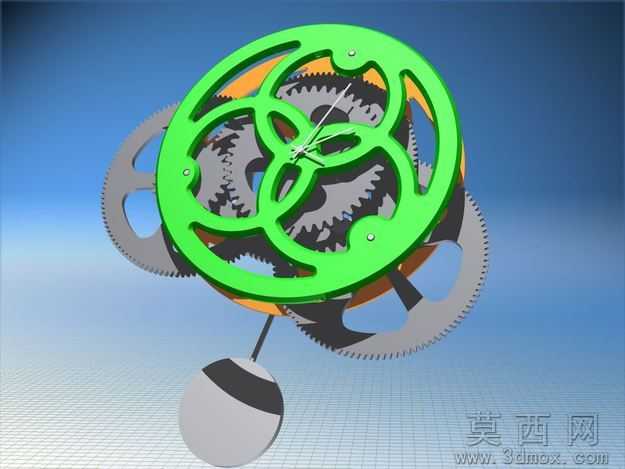

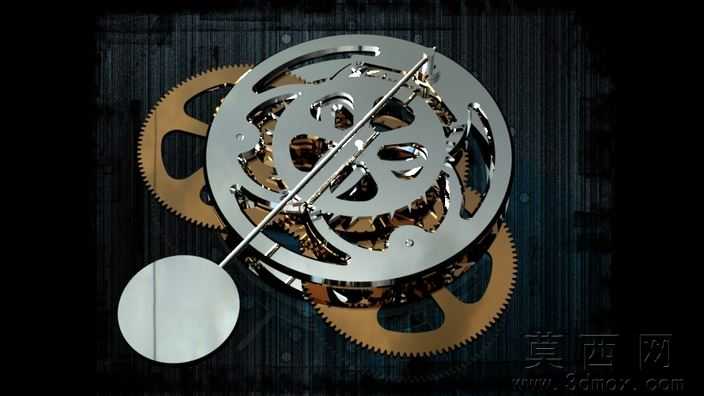

本模型为齿轮传动式机械时钟三维结构，建模阶段基于Autodesk Inventor平台完成全参数化设计，首先梳理时钟走时的传动比逻辑，从动力输入轴到各级传动齿轮、指针输出轴逐一绘制草图，通过拉伸、旋转、阵列、布尔运算等特征命令完成单个齿轮的齿廓修形、轴孔定位、减重槽结构设计，再按照啮合间距完成整机组装，全程添加同轴、齿轮啮合、端面重合等装配约束，确保各级齿轮传动无干涉，可实现完整的走时动作模拟。参数设计层面严格匹配机械时钟的传动比要求，各级齿轮模数、齿数、压力角均按照标准渐开线圆柱齿轮参数设定，小齿轮模数1.25、齿数12，大齿轮模数1.25、齿数60，传动比精准匹配秒针、分针、时针的转速差，所有轴件直径、齿轮厚度均按照结构强度要求设定，预留0.1mm装配间隙避免卡滞。渲染材质部分采用半透明工程塑料与金属材质搭配，齿轮主体赋予哑光浅灰色ABS材质，边缘添加金属倒角高光效果，传动轴赋予抛光不锈钢材质，整体采用线框叠加实体的显示模式，可清晰展示内部齿轮啮合的传动路径，背景采用低饱和度灰色调突出机械结构本身的精密感。结构原理上采用纯齿轮啮合传动实现走时功能，动力从输入小齿轮输入后，通过三级减速齿轮组分别传递至秒针、分针、时针轴，各级齿轮通过定轴传动实现转速递减，无额外复杂连杆结构，传动路径清晰，可直观展示机械时钟的走时逻辑，支持动态运动仿真，可模拟齿轮转动带动指针走时的完整过程。软件兼容层面模型导出包含STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，STEP格式保留装配层级可直接用于后续结构修改与工程图导出。研发教学应用层面，该模型可作为机械原理课程的齿轮传动教学案例，帮助学习者理解定轴轮系的传动比计算、齿轮啮合的装配约束要求，也可作为数控加工、3D打印的实践素材，支持对齿轮结构进行二次改进，适配木质材料数控切割加工的需求，可用于创意机械时钟的原型开发验证，也可作为机械创新设计的参考案例，帮助设计者理解精密传动结构的设计逻辑。
