创意3D打印脑齿轮结构展示模型

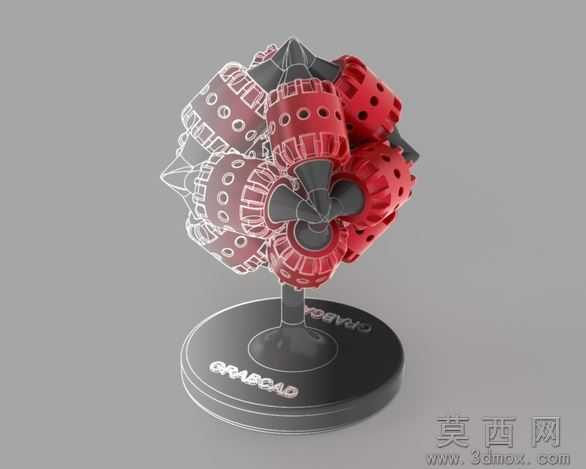

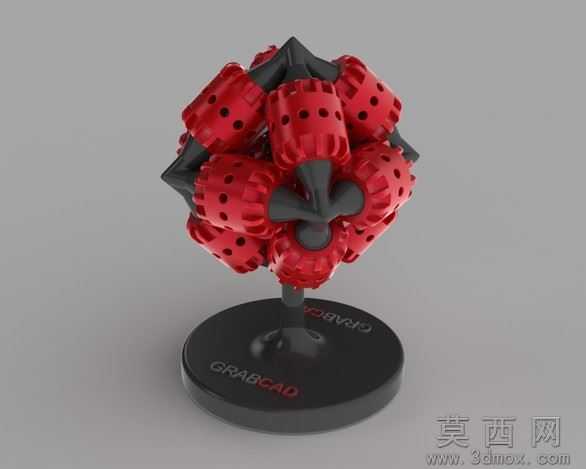

本模型为创意仿生脑齿轮结构，建模阶段以正多面体对称结构为核心基准，先完成中心十字支撑骨架的参数化绘制，通过圆周阵列、空间对称排布的方式生成十二个独立的齿状单元，每个单元表面的散热孔洞均采用线性阵列配合布尔减运算完成，保证所有结构完全对称无错位，后续配套设计了专属展示底座，在底座表面添加浮雕标识细节，整体建模过程全程保留参数化特征，方便后续修改调整单元数量、孔洞尺寸等核心参数。参数设计层面，模型整体外接球直径控制在120mm，单个齿状单元的壁厚设置为2mm，表面孔洞直径统一为3mm，中心支撑轴直径8mm，底座直径100mm、厚度8mm，所有尺寸均适配主流FDM3D打印机的打印精度要求，无需额外添加支撑即可完成打印，装配间隙预留0.2mm，保证打印完成后各齿单元可顺畅转动实现啮合效果。渲染材质部分，齿状单元采用哑光红塑料材质，添加细微的颗粒质感模拟PLA打印耗材的真实表面效果，中心骨架与底座采用哑光黑硬质塑料材质，底座表面的标识采用金属银浮雕效果，场景搭建采用三点布光，主光从侧上方45度照射突出结构立体感，辅光补全暗部细节避免死黑，添加柔和的环境反射提升材质真实感，最终渲染效果清晰展现模型的结构层次与细节。结构原理上，该模型属于空间多面体齿轮变体，每个红色齿单元均可绕自身与中心骨架的连接轴独立转动，相邻单元的齿形相互啮合，转动任意一个单元即可带动所有单元同步联动，模拟大脑神经元联动传递信号的仿生效果，兼具机械传动的严谨性与仿生创意的趣味性。软件兼容方面，模型提供SolidWorks2010原生源文件，同时导出STEP、IGES通用中间格式以及STL打印格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件生成3D打印G代码，无需额外修复破面。研发教学应用层面，该模型可作为3D打印教学的典型案例，帮助学习者掌握空间阵列、布尔运算、装配配合的相关操作，也可作为机械传动科普展品，直观展示空间齿轮的啮合传动原理，同时也可作为创意摆件、机械文创产品的设计原型，拓展机械结构的创意应用场景。
