轴系最终分配校准对齐实验装置

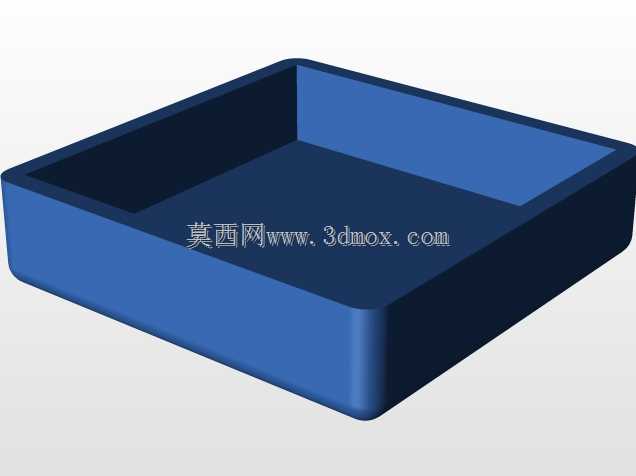

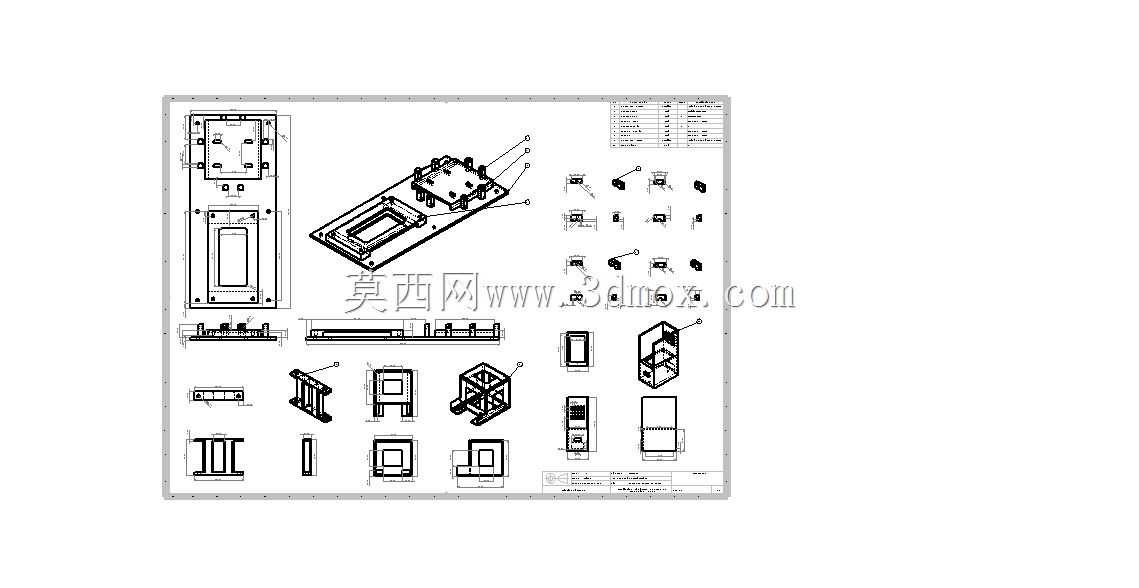

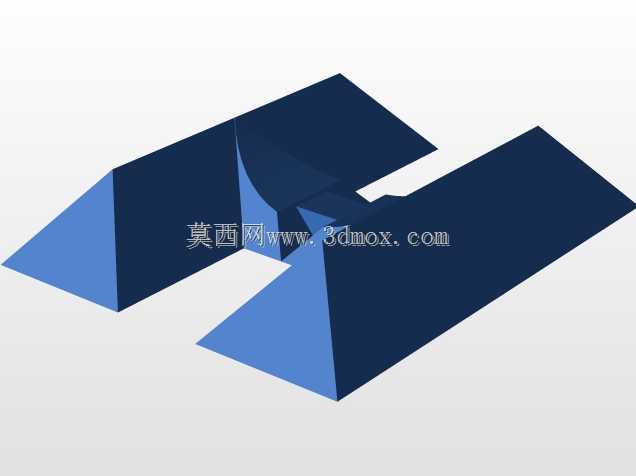

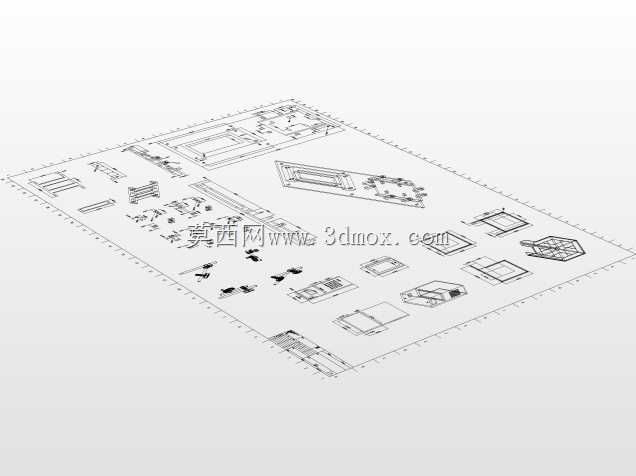

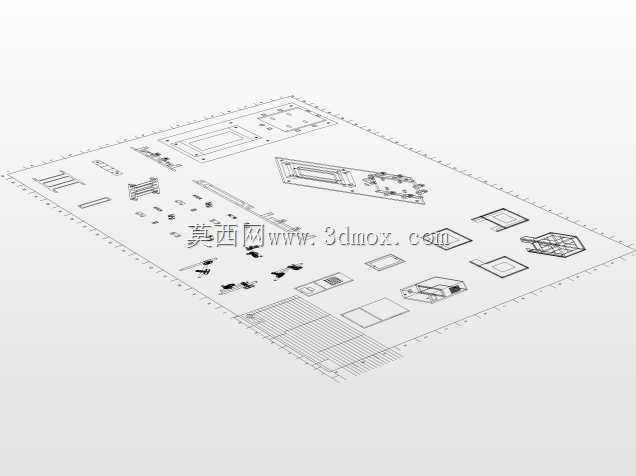

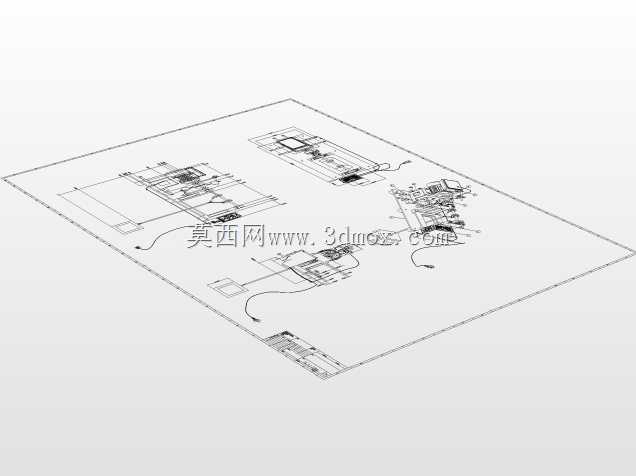

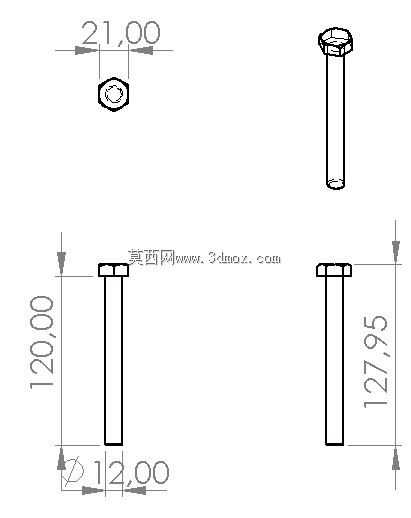

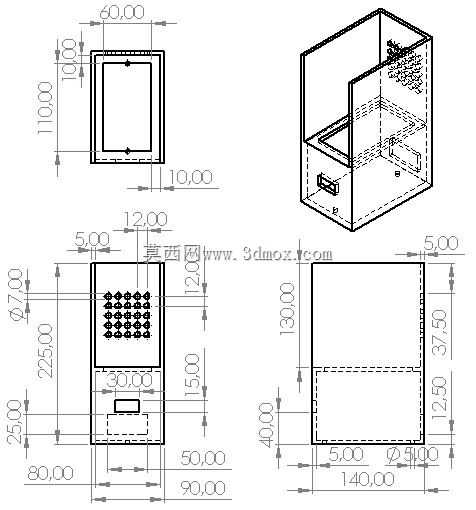

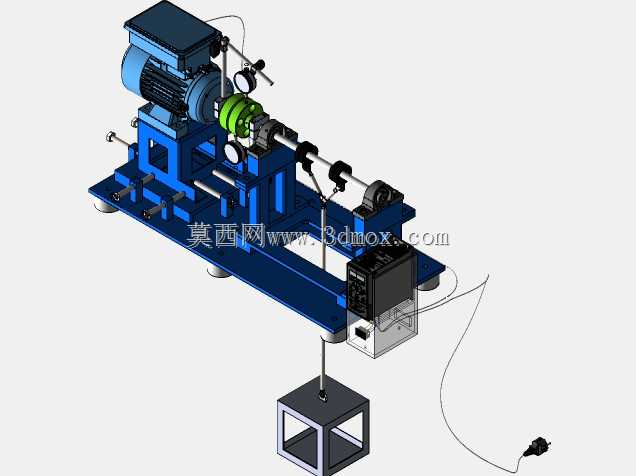

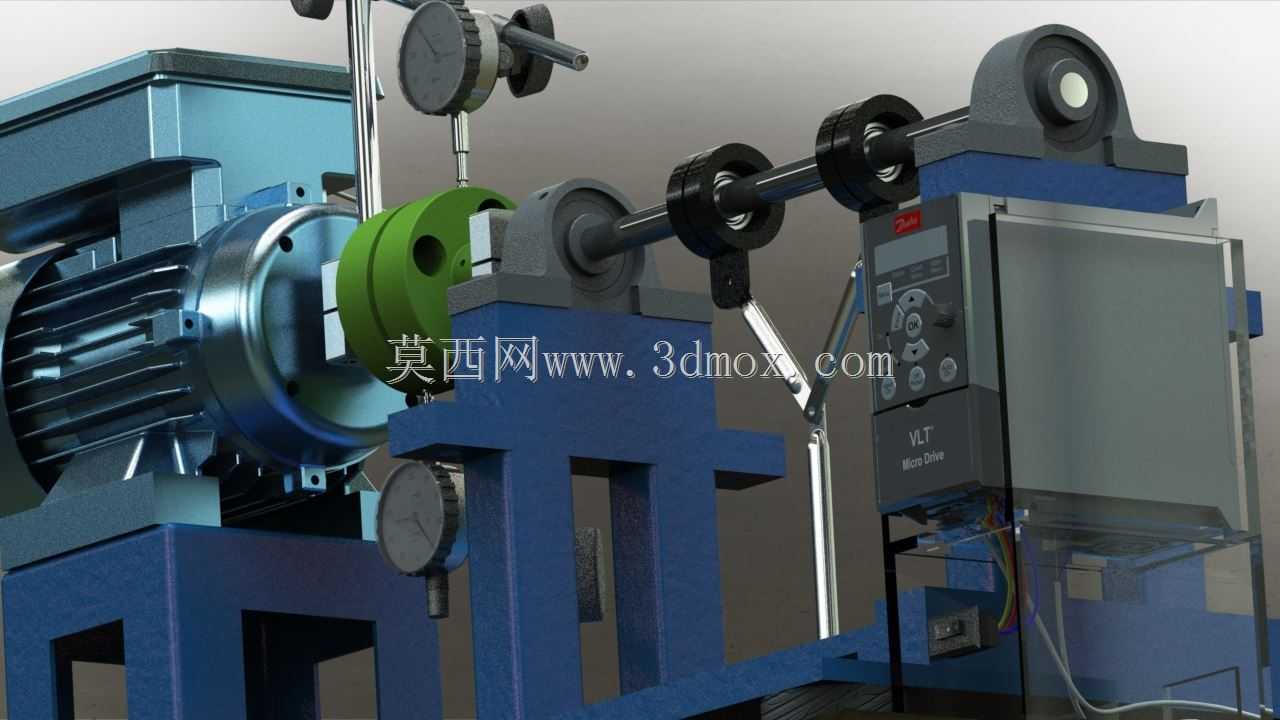

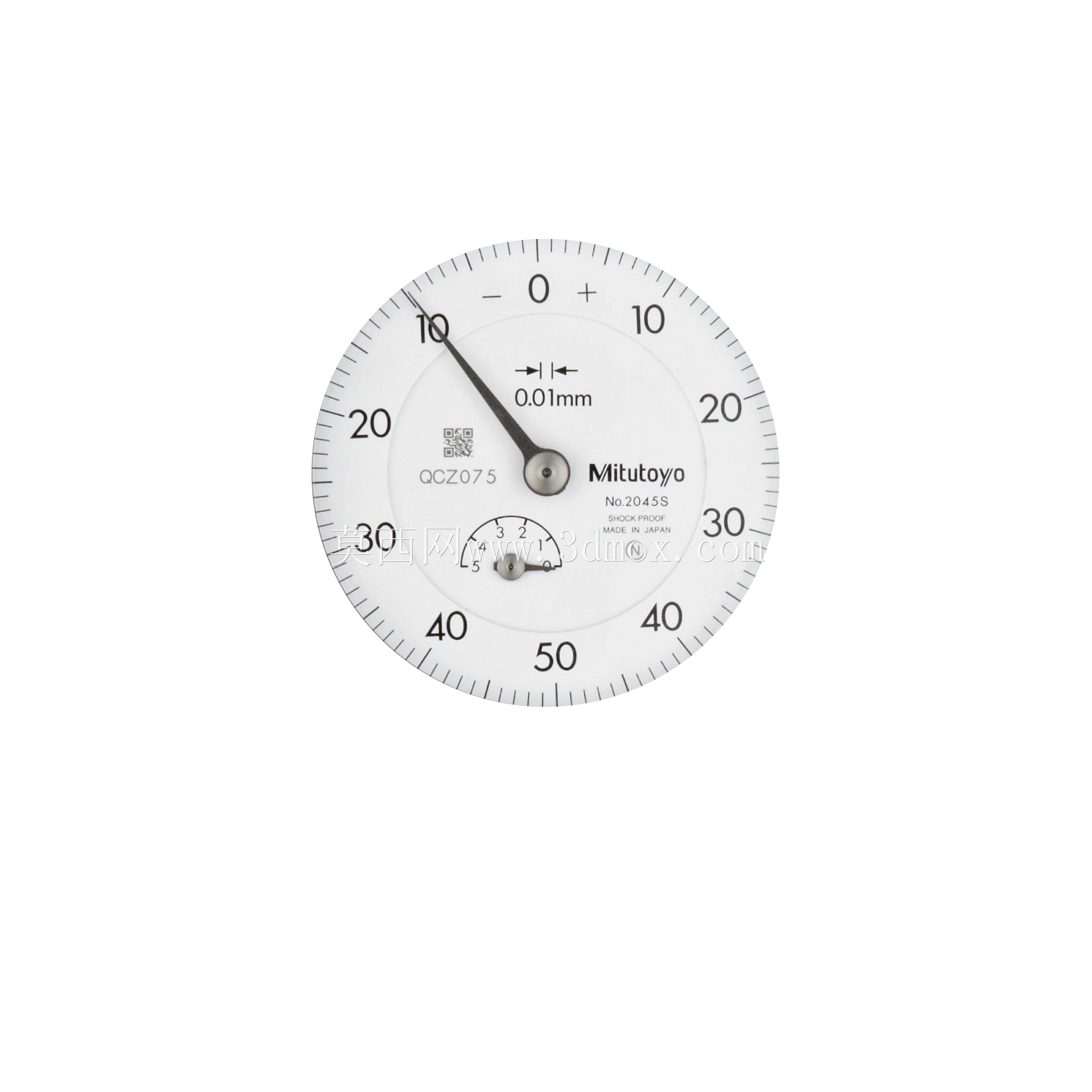

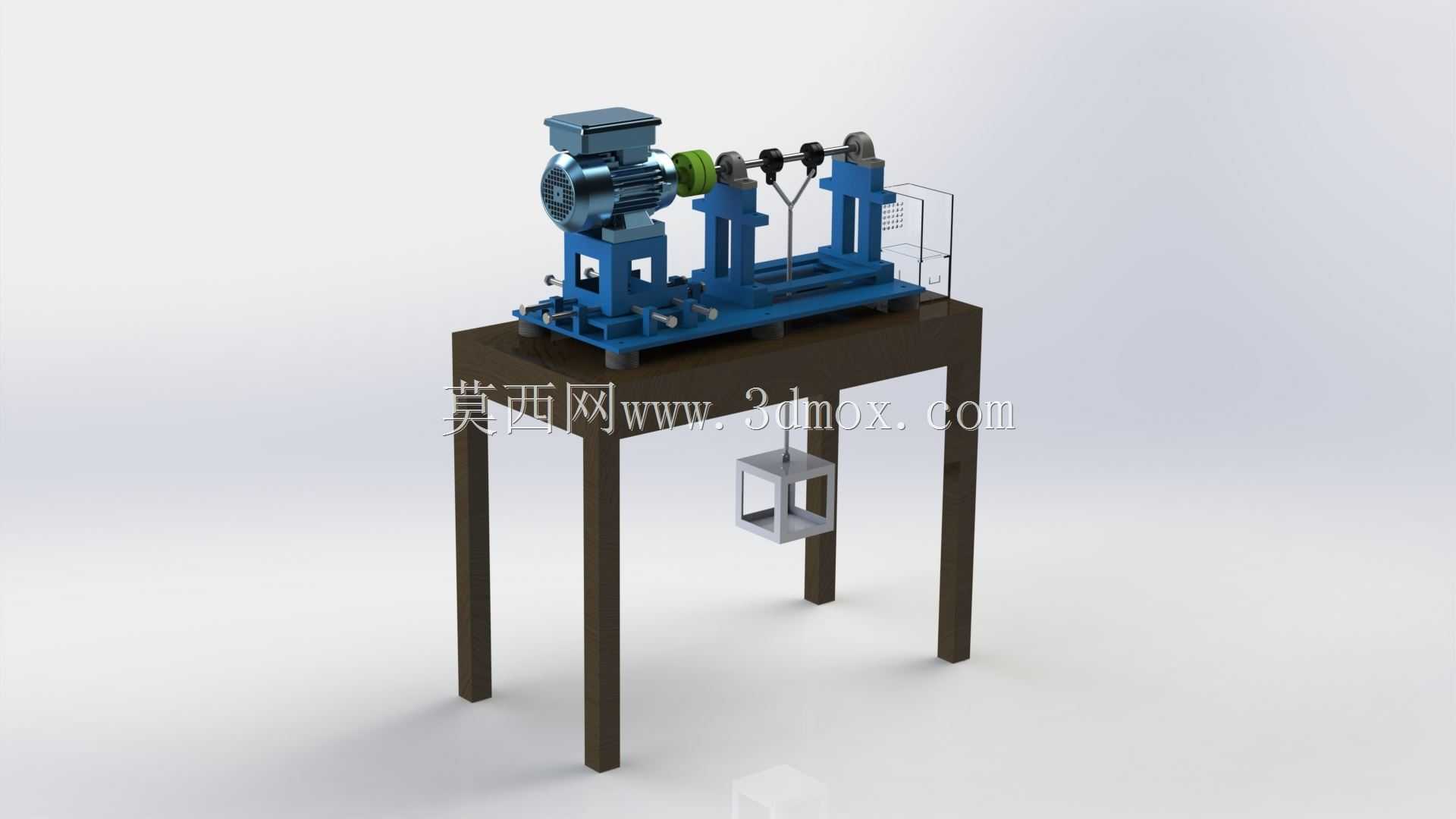

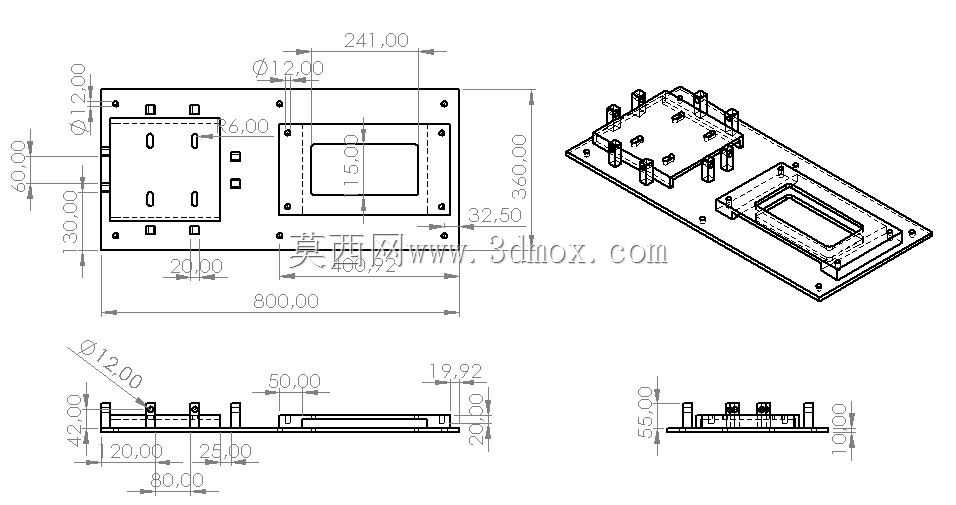

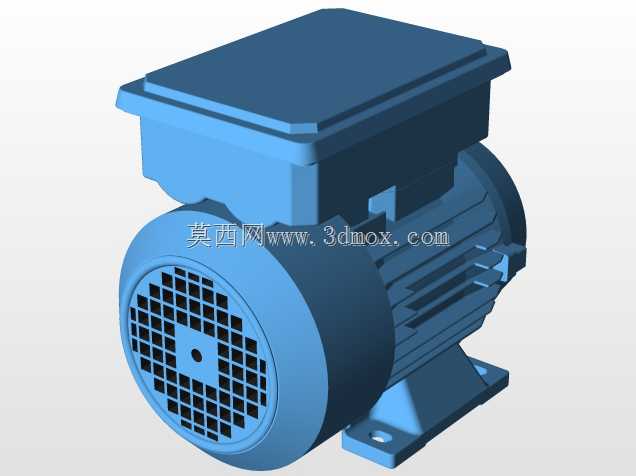

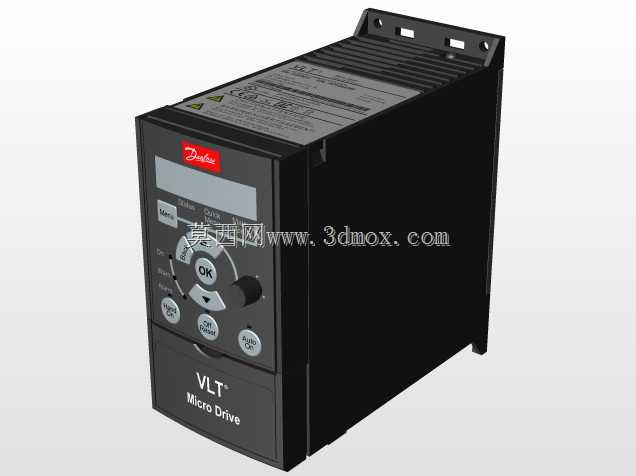

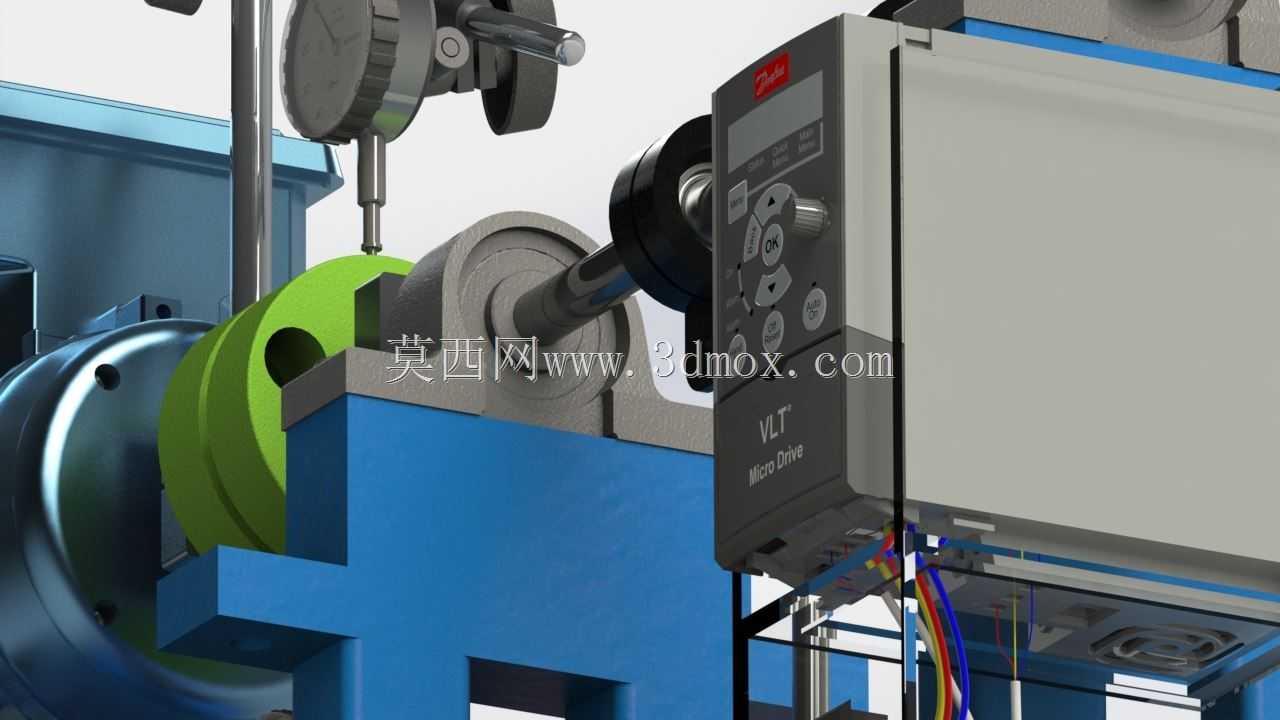

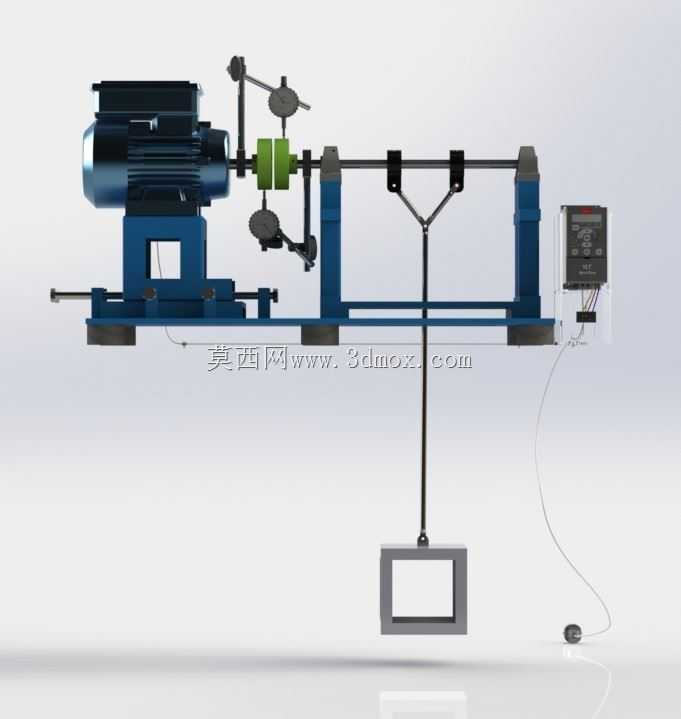

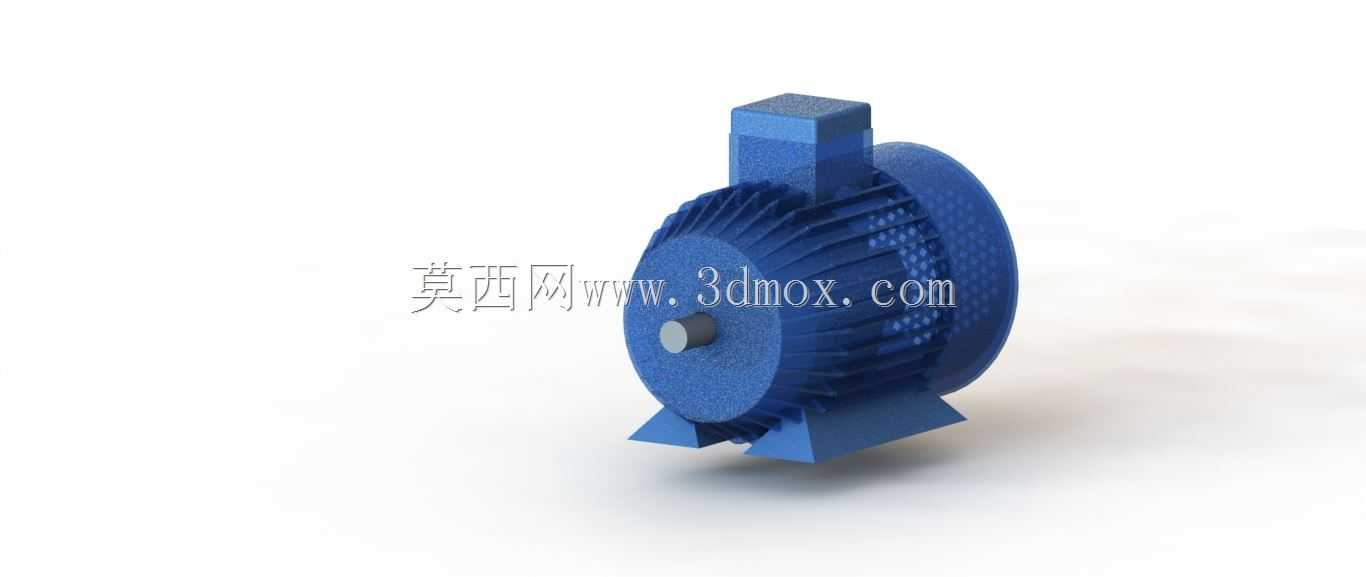

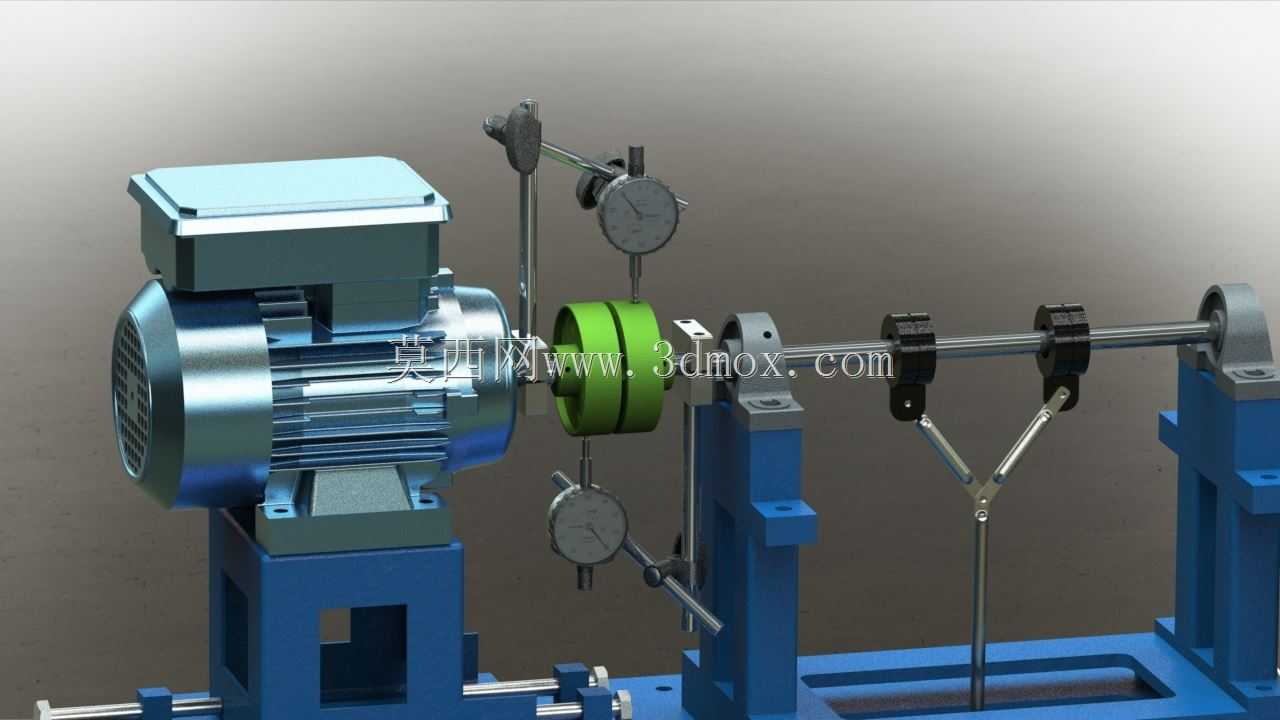

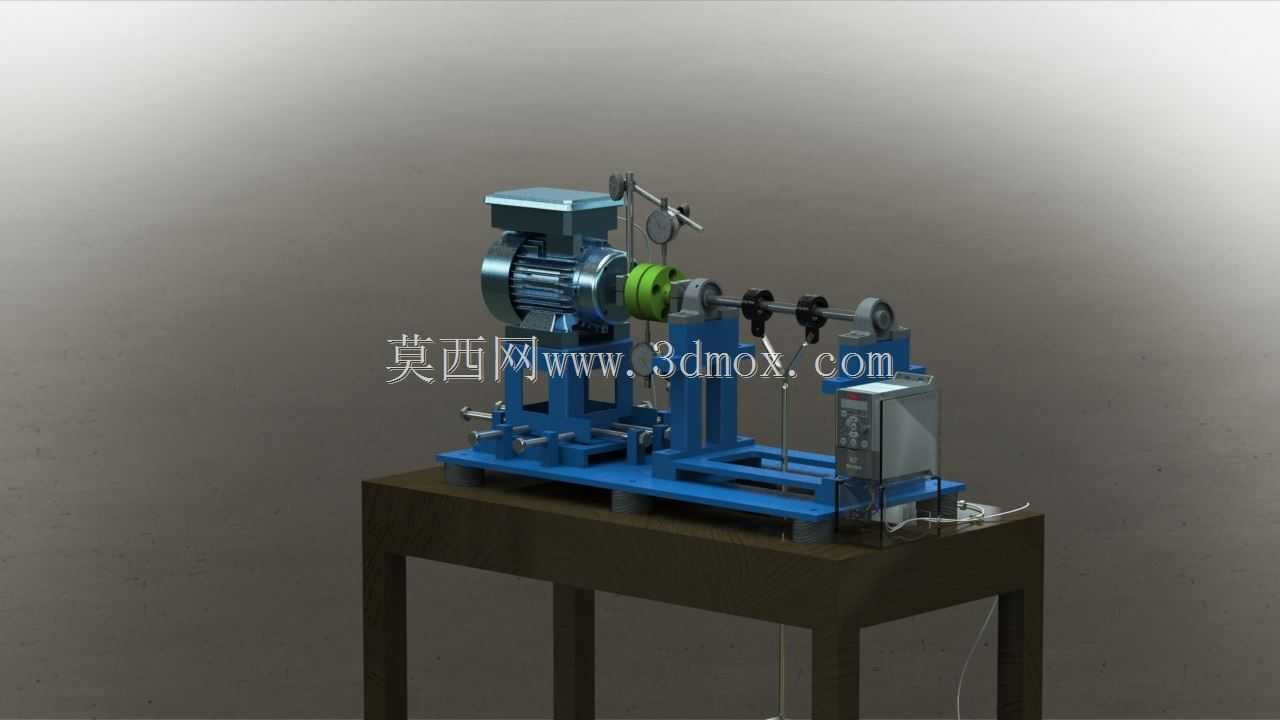

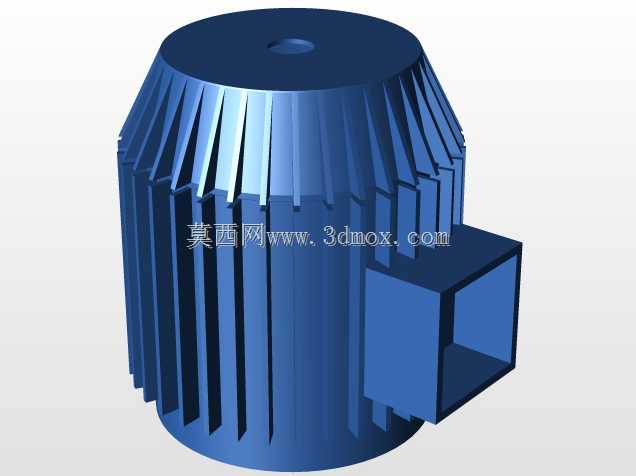

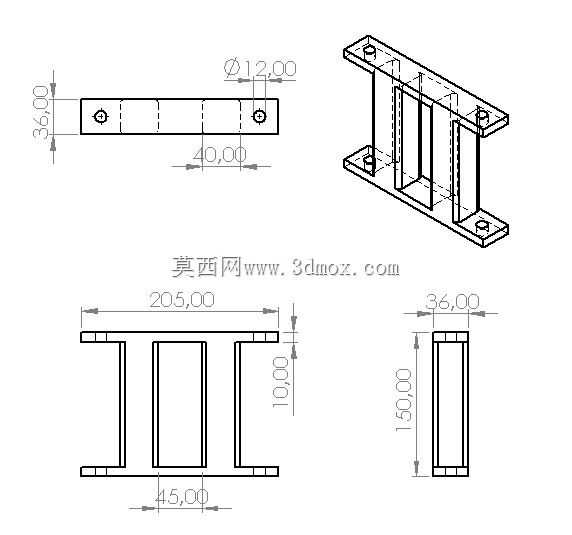

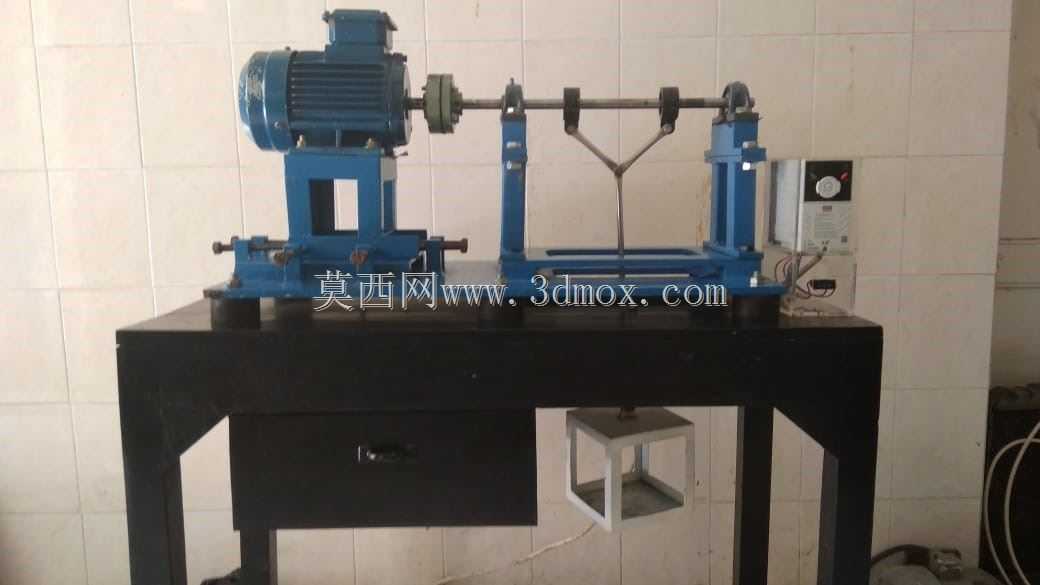

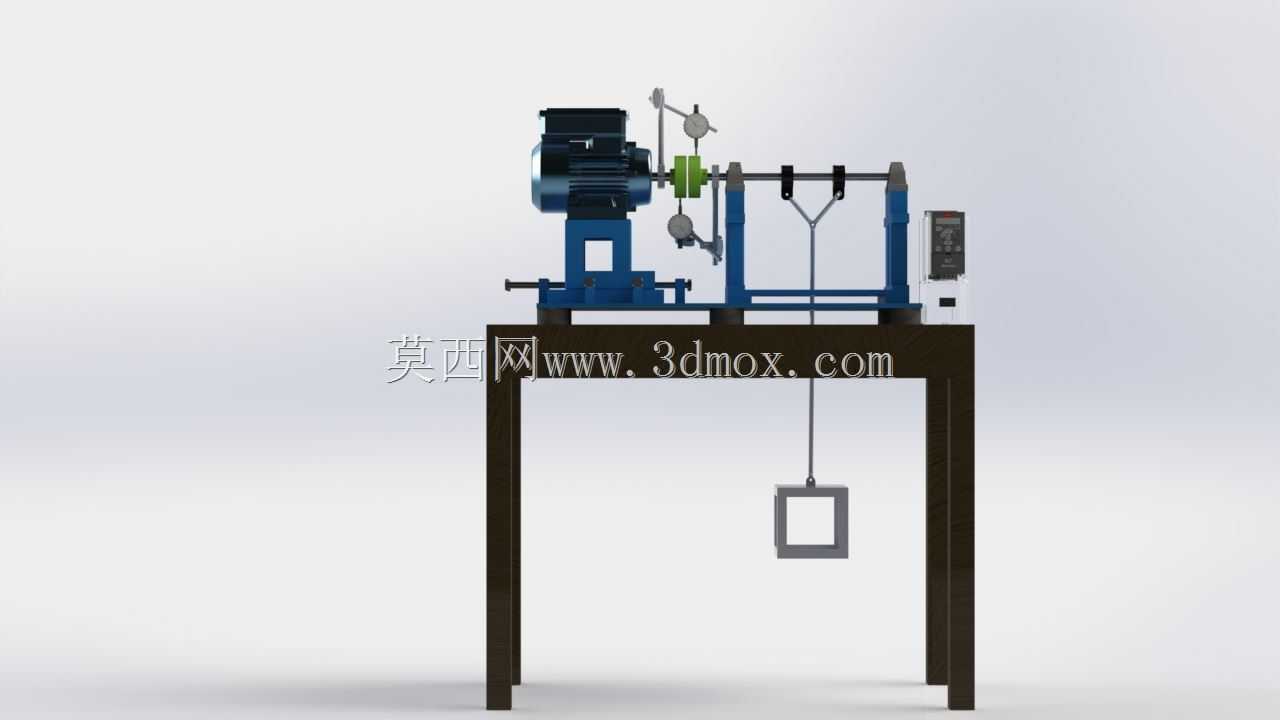

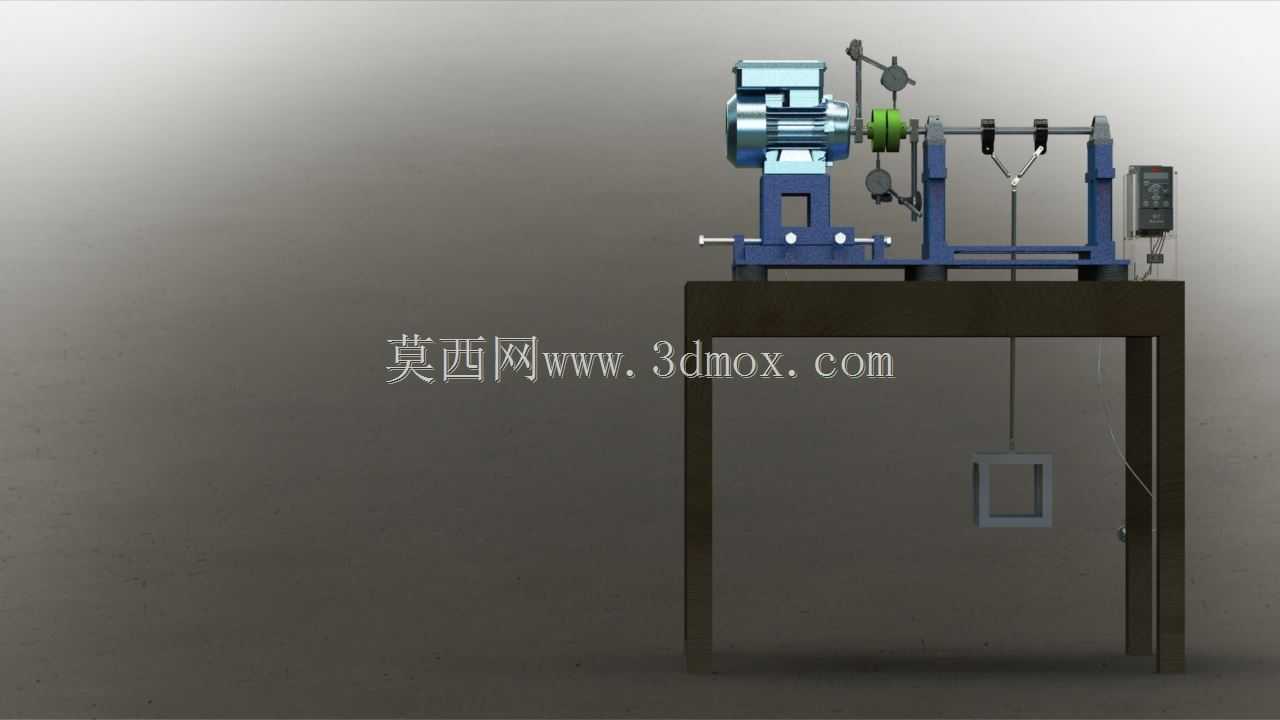

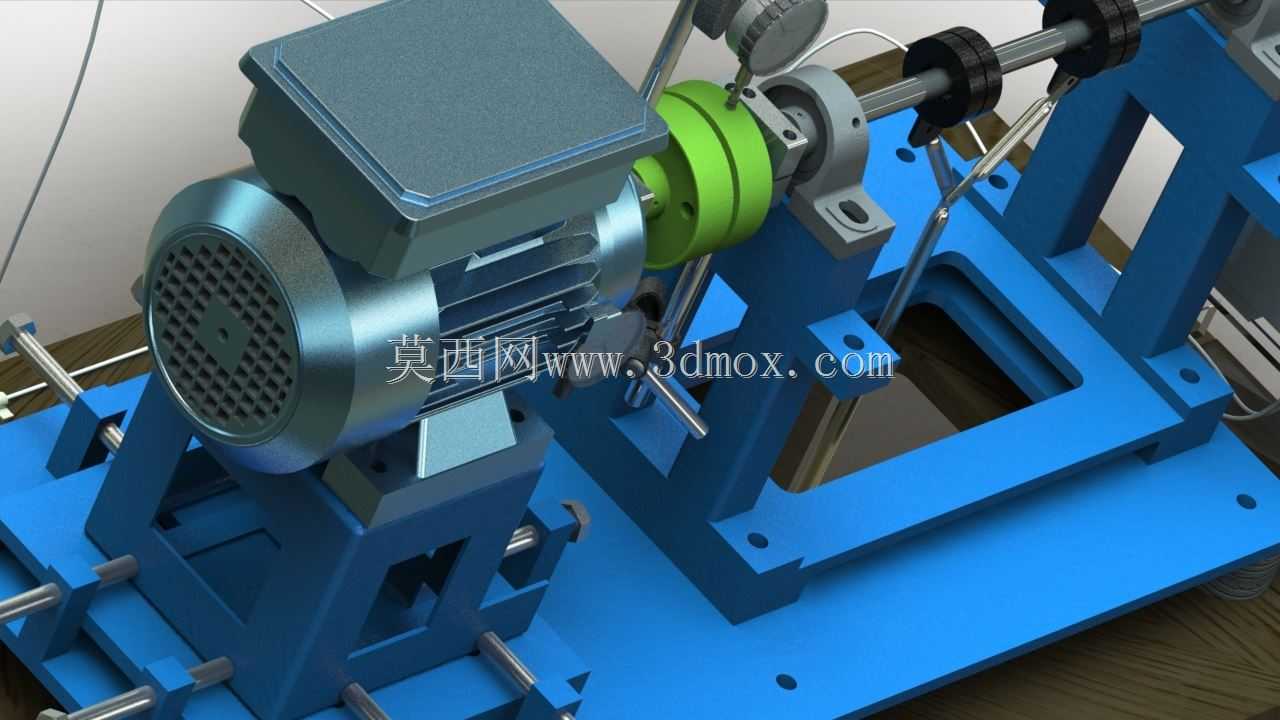

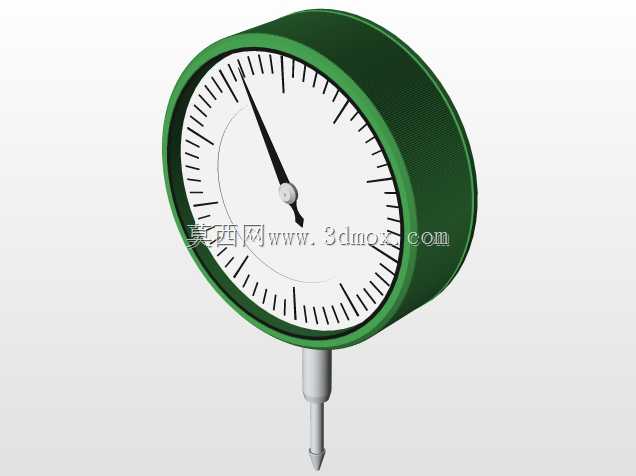

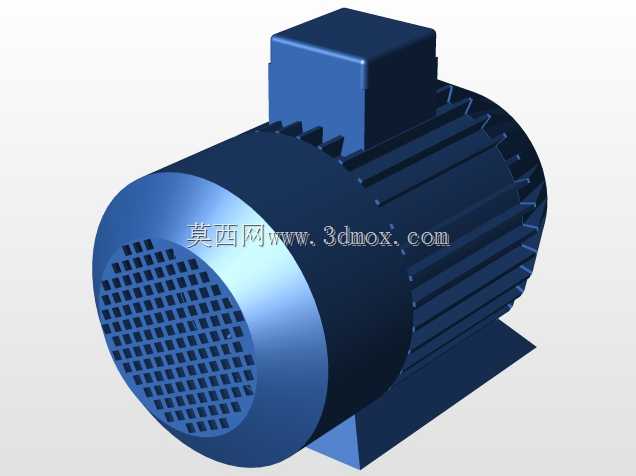

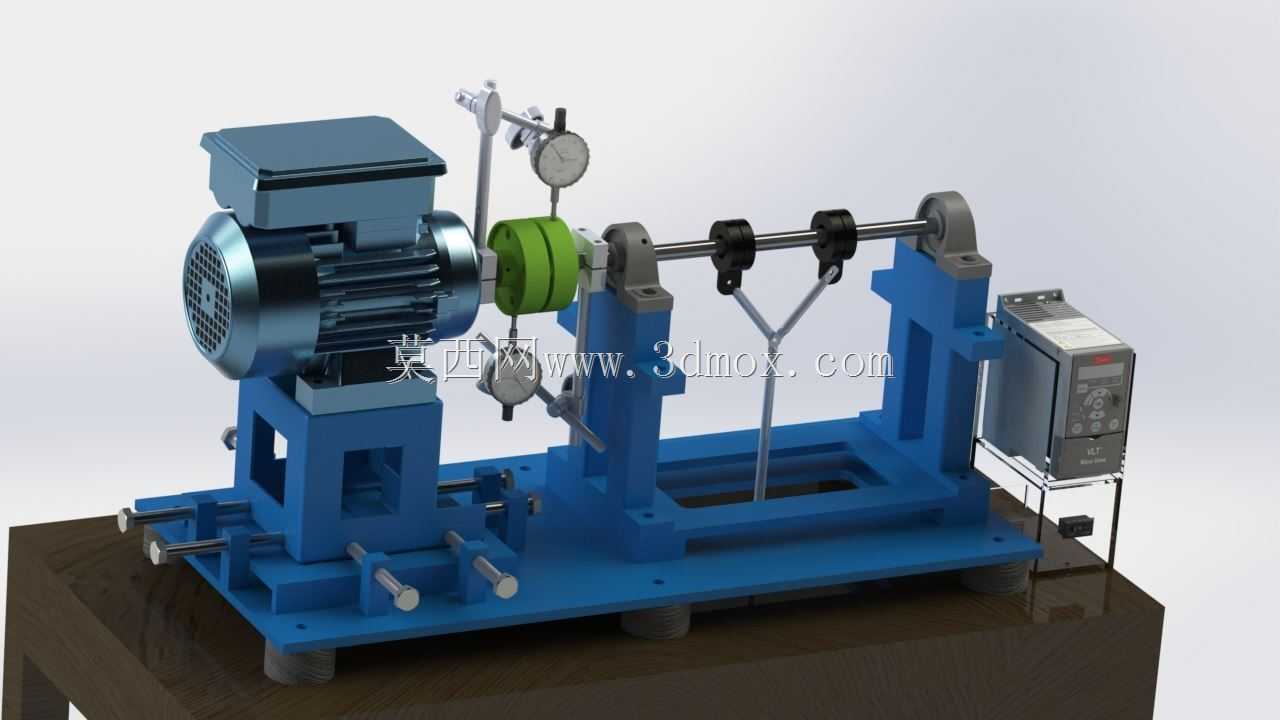

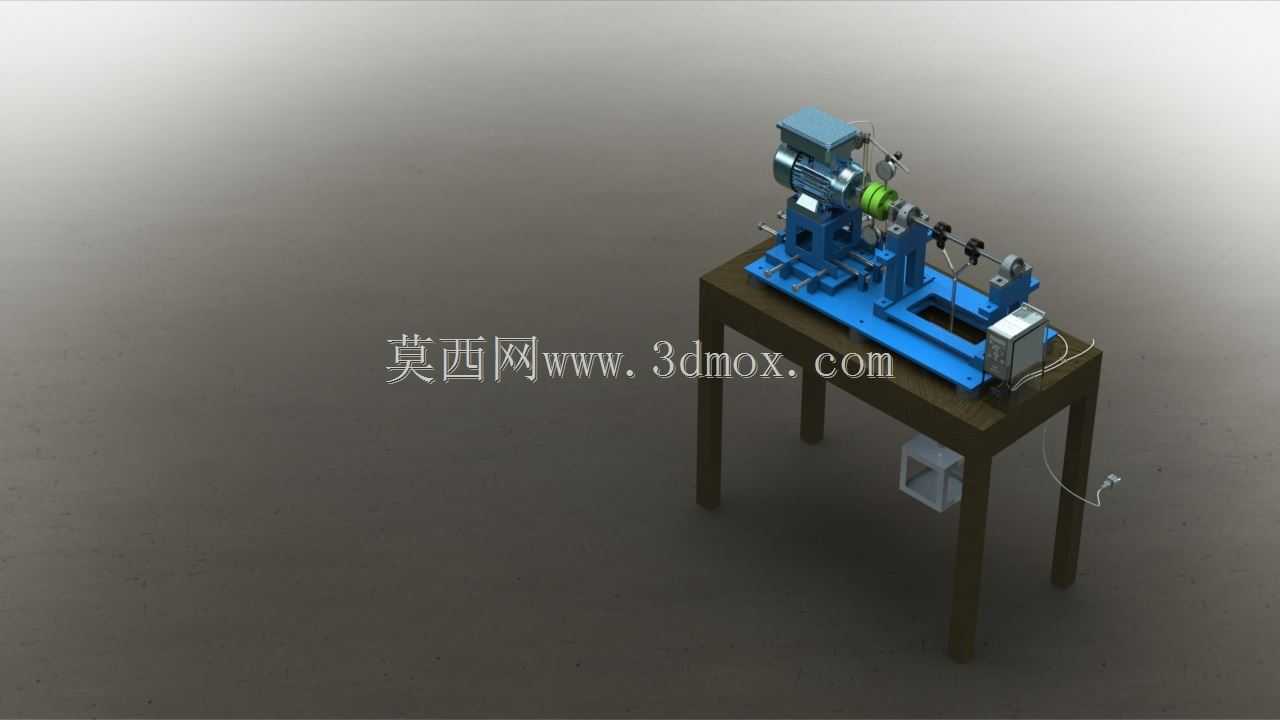

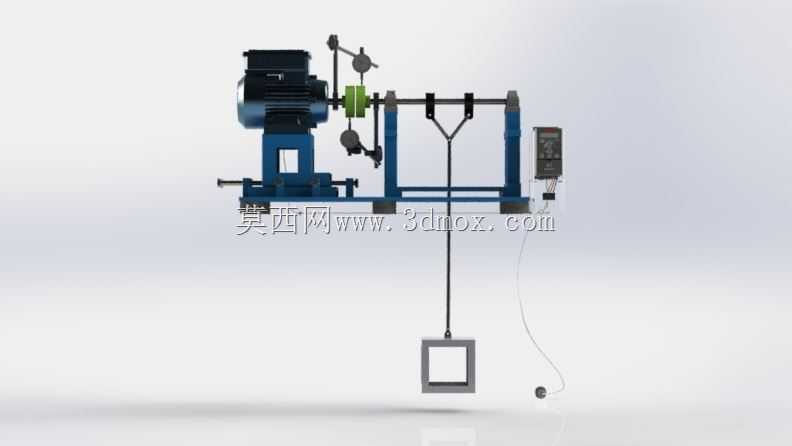

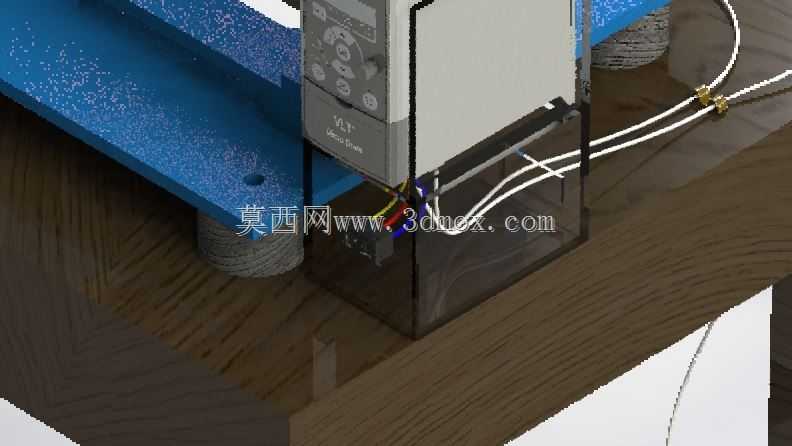

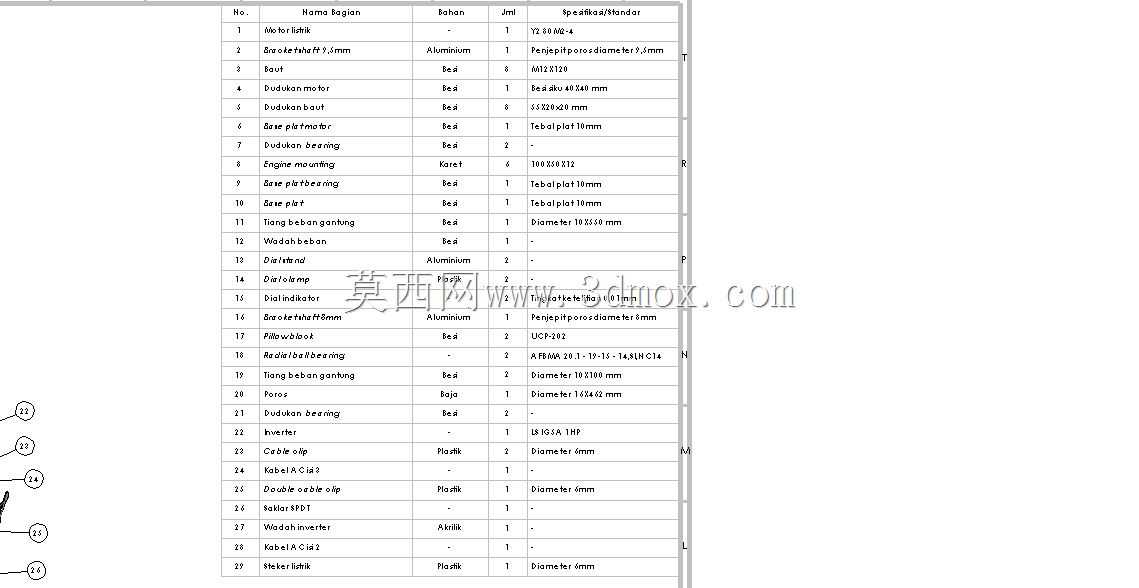

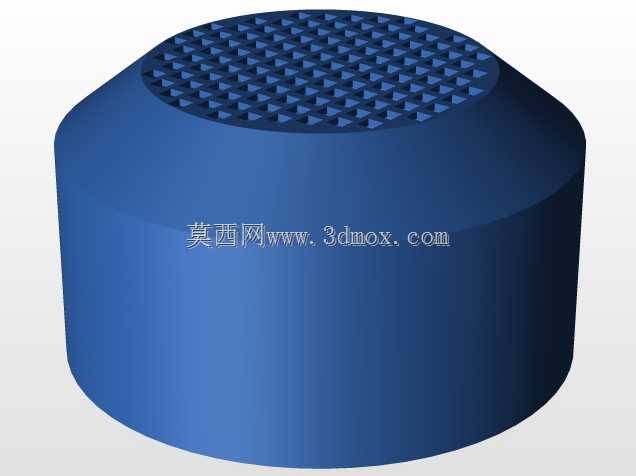

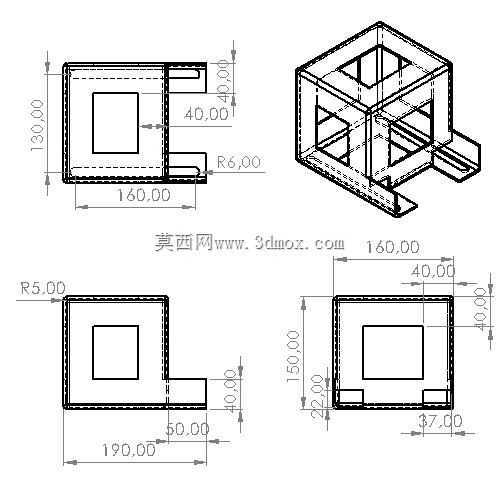

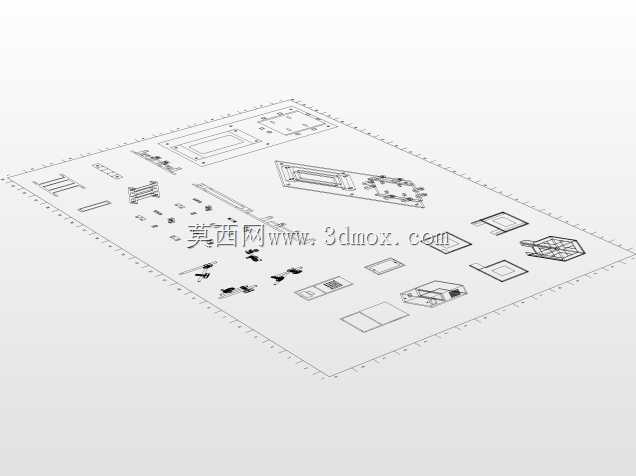

这套轴系校准对齐装置主要面向高校机械实验室、设备运维实训场景搭建，核心用途是模拟旋转设备轴系对中校准的全流程操作，帮助从业者掌握不同工况下轴系径向、角向偏差的检测与调整方法，也可用于小型旋转部件的对中精度验证测试。整套装置采用台式安装布局，底部为标准重型工作台作为承载基础，安装台面预留了成排T型槽，可根据测试需求灵活调整各组件的固定位置，适配不同轴长、不同直径的被测旋转部件安装。驱动端采用标准卧式电机作为动力源，动力输出端通过弹性联轴器连接被测轴系，联轴器选用带缓冲胶圈的爪式结构，可在一定范围内补偿安装偏差，避免刚性连接带来的启动冲击损伤部件。轴系段设置了多组可调式轴承支座，每个支座都带有独立的XY方向微调结构，可通过侧面的调节螺钉精确调整轴的中心高度与水平偏移量，模拟实际生产中设备安装时的各类偏差工况，支座底部通过压板螺栓固定在台面上，调整完成后可锁死固定位置，保证测试过程中位置精度不发生偏移。轴系末端预留了检测工位，可安装百分表、激光对中仪等检测量具，用于采集轴系转动过程中的径向跳动、端面跳动数据，验证对中调整后的精度是否达标。装置侧边集成了控制电箱，可实现电机的启停、转速调节功能，支持低速点动与连续运转两种模式，点动模式主要用于偏差检测时的分段数据采集，连续运转则用于模拟设备实际运行状态下的对中稳定性验证。设计过程中优先考虑了操作的便捷性，所有调节部位都设置在操作人员易触及的位置，电机与支座的安装面都做了平面度处理，保证初始安装基准的精度，整体安装边界控制在常规实验台可容纳的尺寸范围内，底部工作台高度适配站立操作的人体工程学要求，长时间操作不会产生过度疲劳。整套装置的结构完全还原工业现场旋转设备轴系对中的实际工况，没有多余的装饰性结构，所有部件都服务于对中校准的功能需求，从驱动、传动、支撑到检测的全链路结构都做了模块化设计，可根据不同的教学或测试需求更换不同规格的联轴器、轴段、轴承座组件，拓展不同的对中校准实验项目。
