塑料管道拉伸试样切割成型工装结构

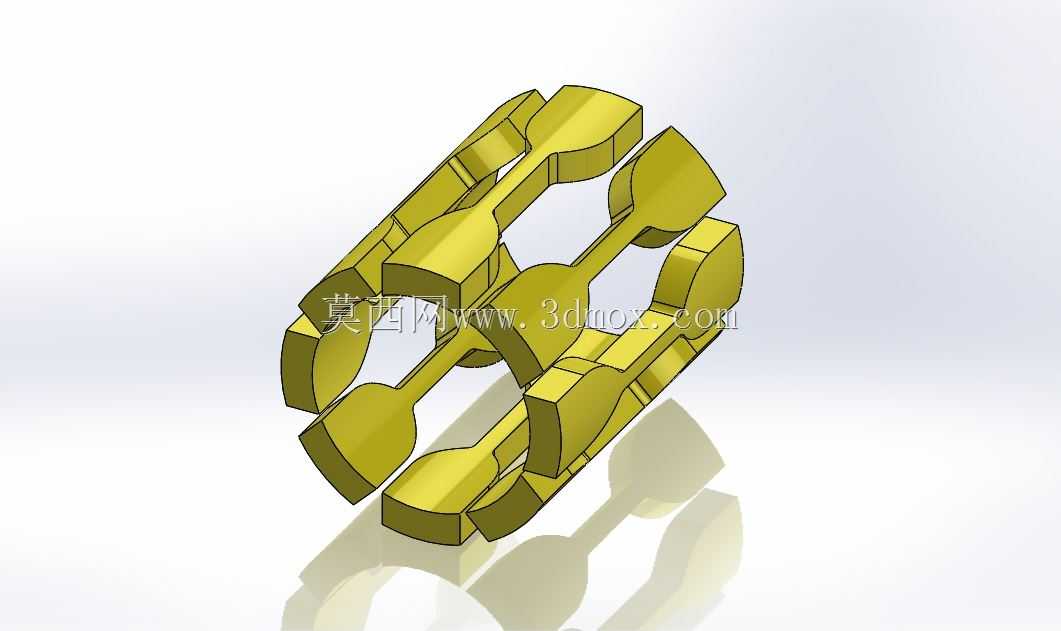

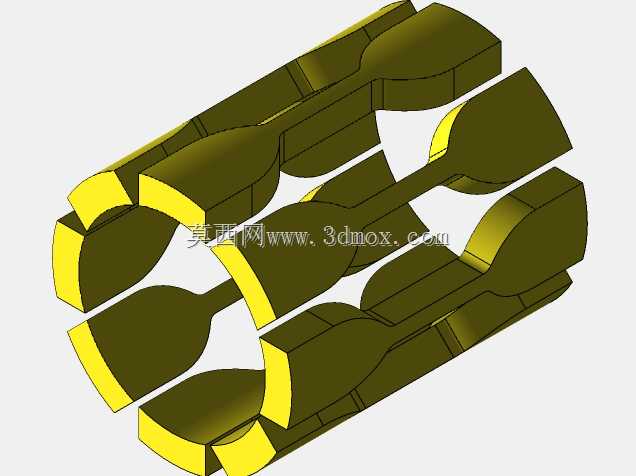

在塑料管材力学性能检测环节，试样制备的规范性直接决定拉伸试验数据的离散度与可信度，这套结构正是针对弧形管材试样加工的痛点设计，解决了常规平板裁刀无法适配曲面管壁、单试样加工效率低、同批次试样尺寸一致性差的问题。日常检测工作中，从现场截取的塑料管道段往往带有弧度，直接夹持在平面裁样设备上会出现试样翘曲、标距段厚度不均的问题，加工出的试样在拉伸时容易在非标距段断裂，导致试验数据作废，这套结构采用多型腔排布设计，可一次在管道弧面上定位加工出多组符合拉伸试验要求的哑铃状试样，所有型腔的轮廓尺寸、过渡圆弧半径、平行段宽度均严格匹配力学试验的尺寸公差要求，避免人工划线、单块裁切带来的尺寸偏差。设计过程中优先考虑了管壁曲面的适配性，每个试样型腔的弧形贴合面与待加工管道的外径弧度完全匹配，装夹时可直接扣合在管道外壁实现径向定位，不需要额外找正，切割刃口沿着型腔轮廓布置，加工时可保证试样的平行段轴线与管道轴线方向一致，还原管材轴向的真实力学性能。结构的排布上采用分层错位布局，在有限的管道周向长度内尽可能多布置试样型腔，同时保证相邻试样之间留有足够的加工余量，避免切割时相邻型腔互相干涉，也能减少管材原材料的浪费。从安装边界来看，这套结构可直接适配常规的实验室压样设备，整体外形尺寸匹配常规试验台的操作空间，不需要对现有检测设备做额外改造，装夹时依靠结构自身的弧形定位面与管道贴合，配合简单的压紧装置即可完成固定，操作门槛低，不需要操作人员具备专业的机加工操作经验。实际使用过程中，这套结构可大幅缩短塑料管材拉伸试验的试样制备周期，避免单试样加工过程中的反复尺寸校核，同批次加工出的试样尺寸偏差可控制在试验标准允许的范围内，有效降低因试样制备不规范导致的试验失败率，对于管材生产企业的进厂检验、质检机构的型式试验、科研单位的材料性能测试场景都有较强的实用性。结构的刃口部分采用可拆卸设计，长期使用磨损后可单独更换刃口模块，不需要整体更换工装，降低长期使用的维护成本，型腔的过渡段采用大圆弧平滑过渡，避免试样加工过程中出现应力集中缺口，保证拉伸试验时断裂位置出现在标距平行段内，真实反映塑料管材的拉伸强度、断裂伸长率等核心力学参数。
