偏心传动曲柄臂结构设计

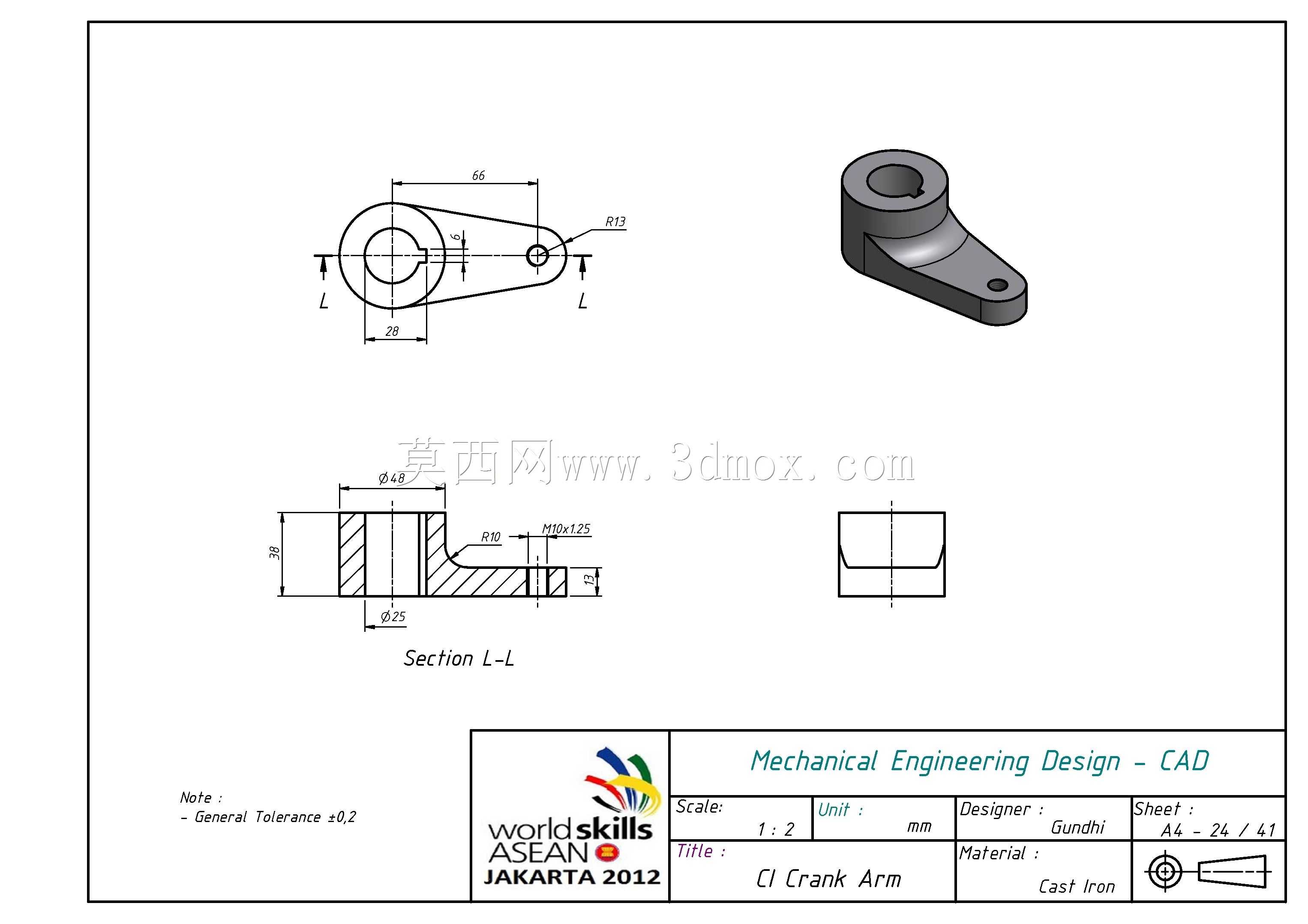

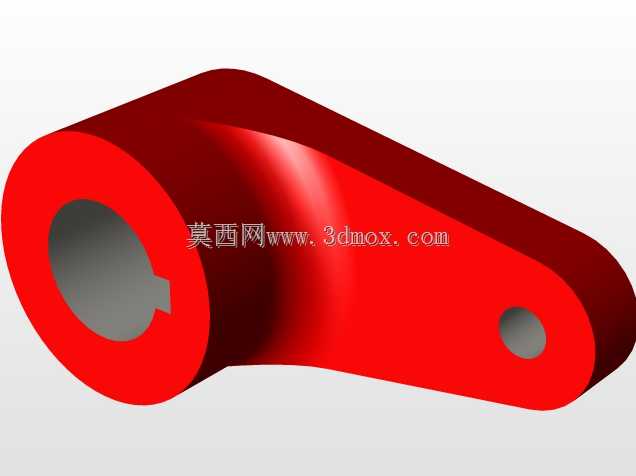

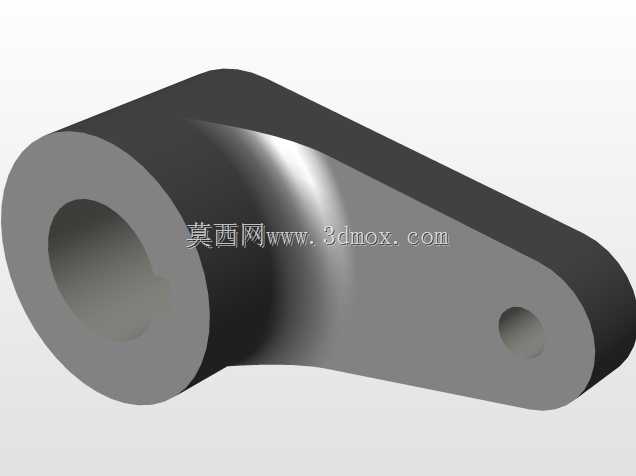

这类曲柄臂属于往复运动机构里的核心传力构件，日常在轻工自动化生产线、小型冲压送料机构、技能竞赛实训台架上都能见到同结构的应用，核心作用是把旋转轴的圆周运动转化为摆臂端的往复摆动，或是反向将直线推杆的往复动作转化为转轴的旋转输出。从结构细节来看，大端的带键槽通孔是动力输入的安装位，设计时特意做了加厚的筒状凸台，一方面是为了增加和转轴的配合接触长度，避免传动过程中出现轴孔偏磨、连接松动的问题，另一方面键槽的位置做了应力卸荷的圆角过渡，能减少交变载荷下键槽根部的应力集中，延长零件的疲劳寿命。臂身采用变截面的斜向过渡设计，从大端到小端厚度逐步收窄，不是等厚度的直板结构，这种设计是在保证整体抗弯、抗扭强度的前提下，尽可能降低零件自身的重量，减少传动过程中的转动惯量，让机构启停、换向时的冲击更小。小端的螺纹孔是从动侧的连接位，用来安装铰接销或是连杆接头，孔位周边做了局部的沉台加厚，避免连杆往复拉扯时出现孔口变形、螺纹滑牙的问题。做结构设计的时候，首先要确认的是大端轴孔和小端连接孔的中心距，这个尺寸直接决定了曲柄的摆动行程，是整个机构运动参数匹配的核心，一旦中心距出现偏差，整个机构的运动行程就会不符合设计要求，甚至出现运动干涉。安装边界上，大端轴孔的配合公差一般选过渡配合，保证和转轴的同轴度，键槽的宽度要和所选平键的公差匹配，避免装配时出现键侧间隙过大导致的传动冲击；小端螺纹孔的轴线要和大端轴孔的轴线保持平行，否则装配后连杆会出现别劲的问题，加剧铰接部位的磨损。臂身的轮廓做了圆弧过渡，没有尖锐的棱角，一方面是锻造或是铣削加工时更容易走刀，减少应力集中点，另一方面也能避免装配调试时棱角划伤操作人员。实际选型应用时，要核算整个曲柄臂承受的最大扭矩，根据载荷大小调整臂身的厚度、轴孔的配合长度，若是高速传动场景，还要对零件做动平衡校验，避免高速转动时出现振动异响。这类零件的材质一般选用45号钢，毛坯锻造后做调质处理，提升整体的综合力学性能，轴孔和小端连接孔的配合面要做精加工，保证表面粗糙度和尺寸精度，其余非配合面做发黑或是喷塑处理，提升防锈能力。
