动作摄影机内部组件结构设计方案

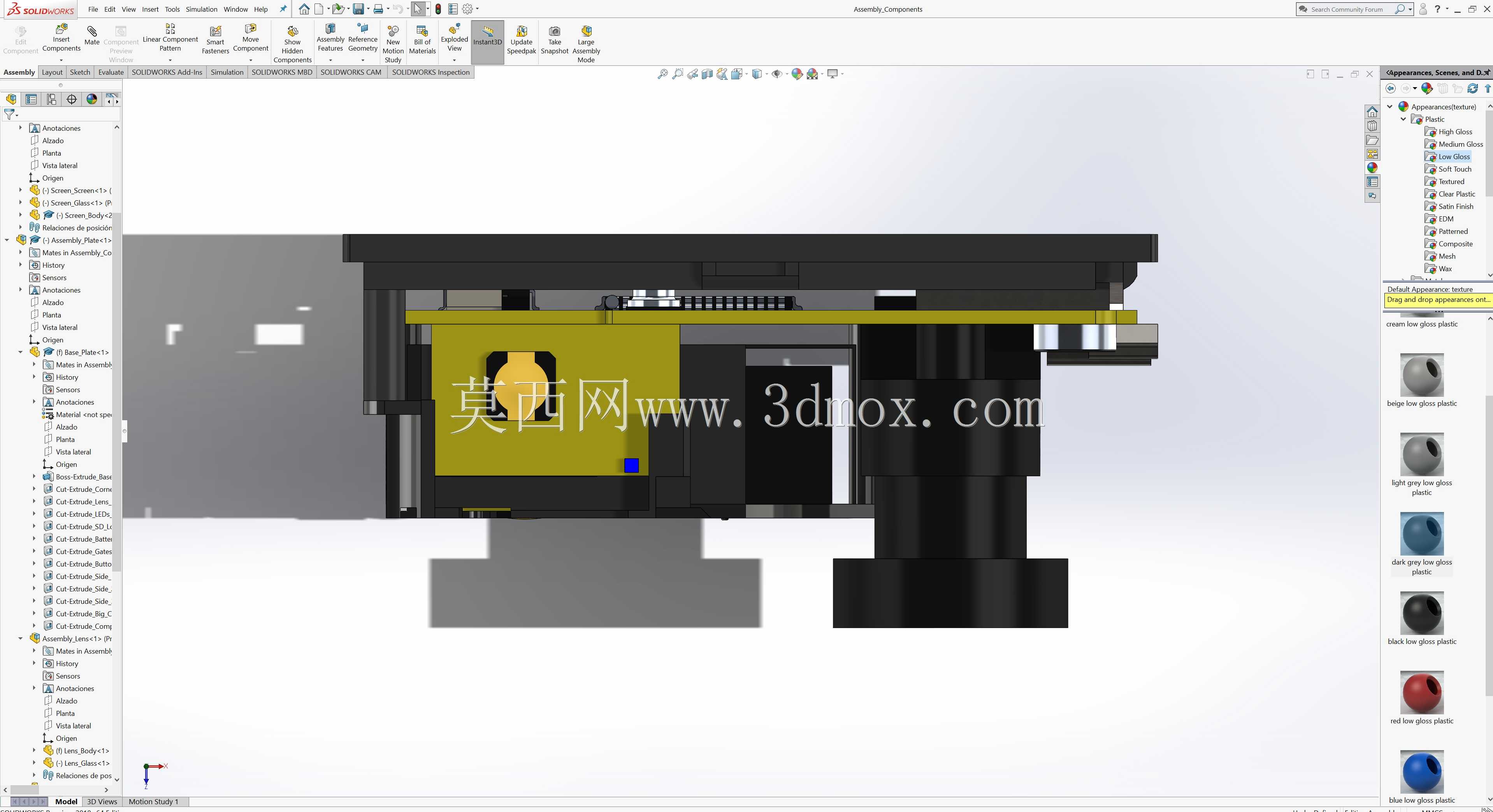

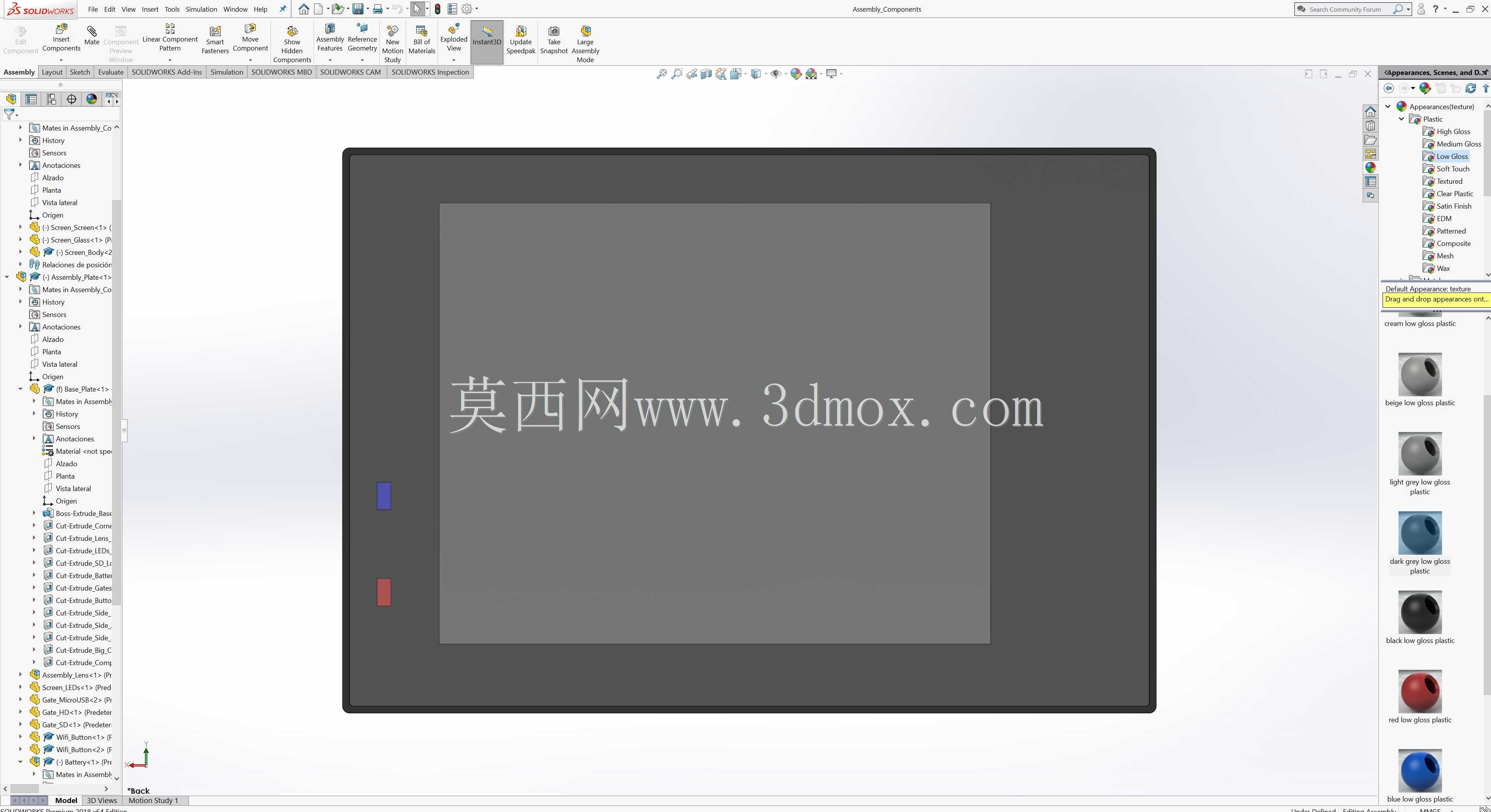

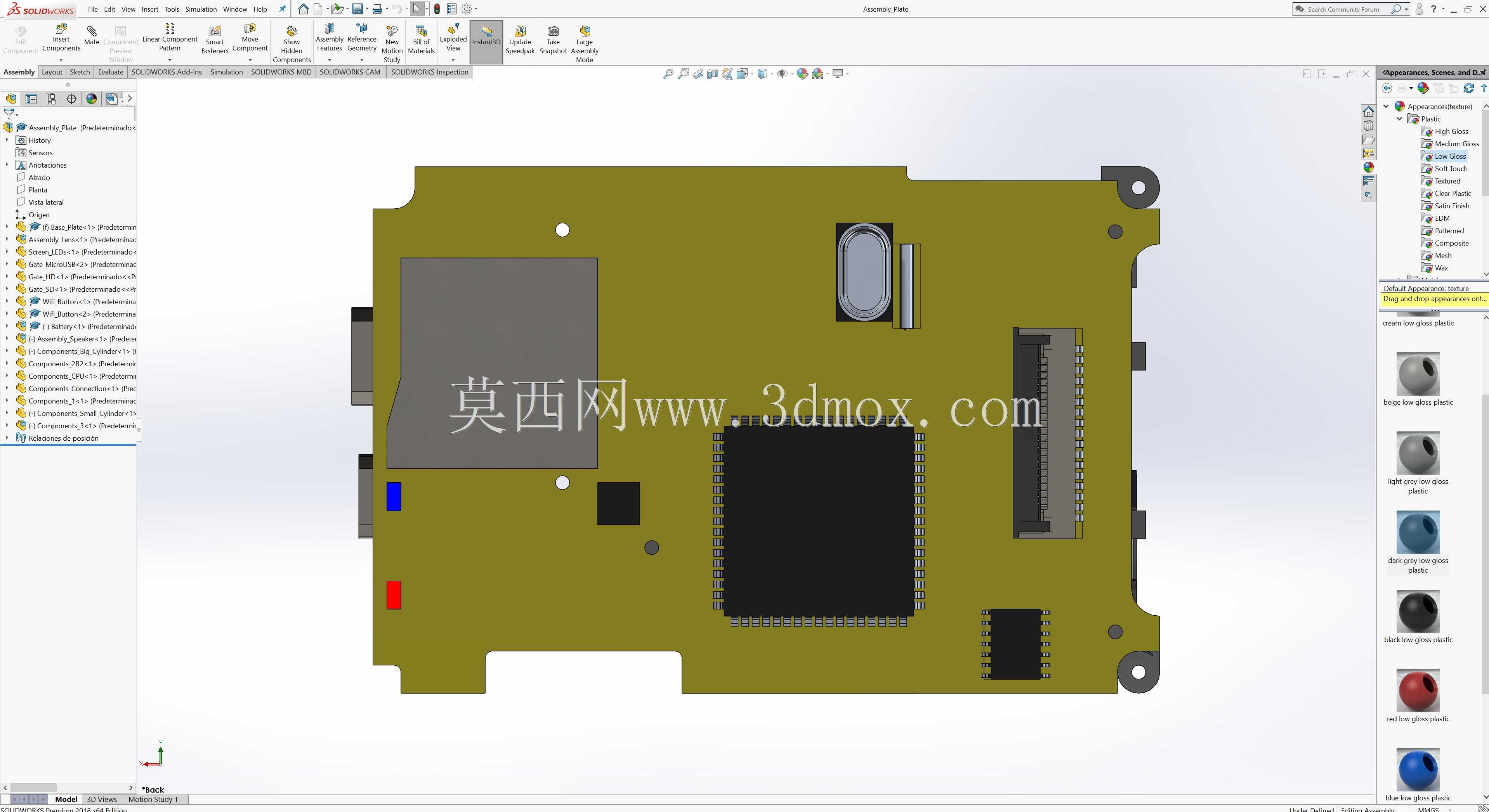

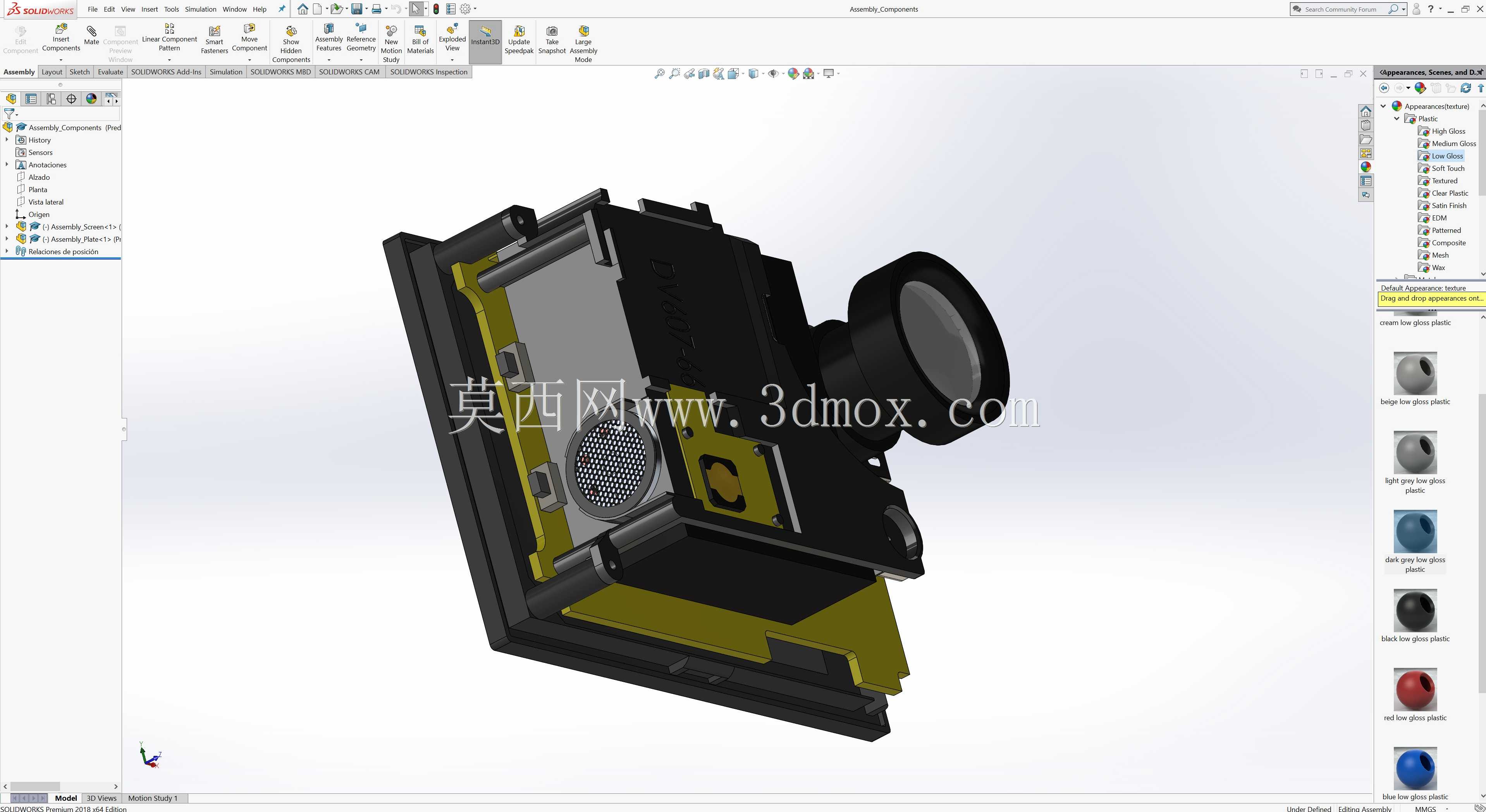

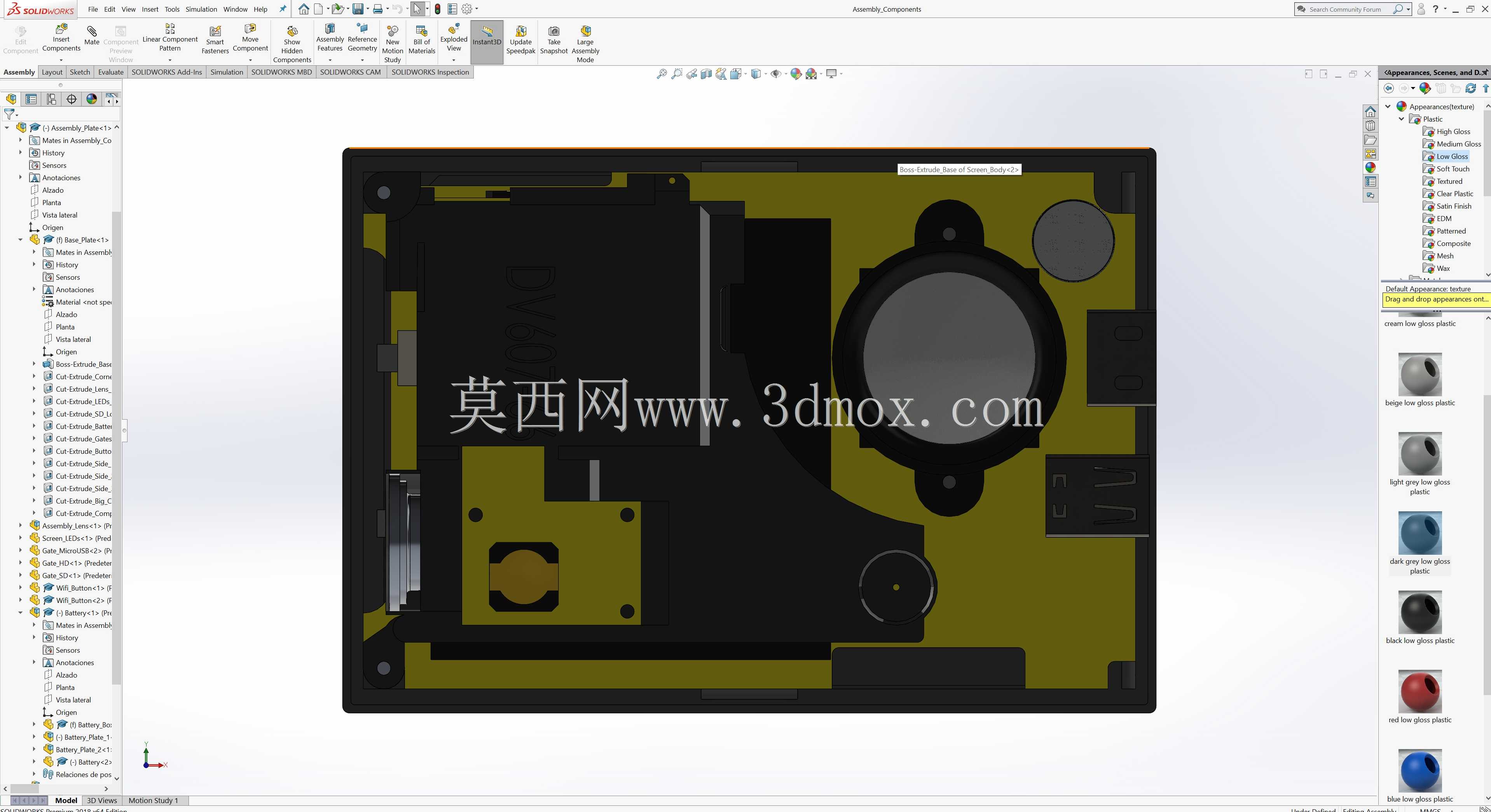

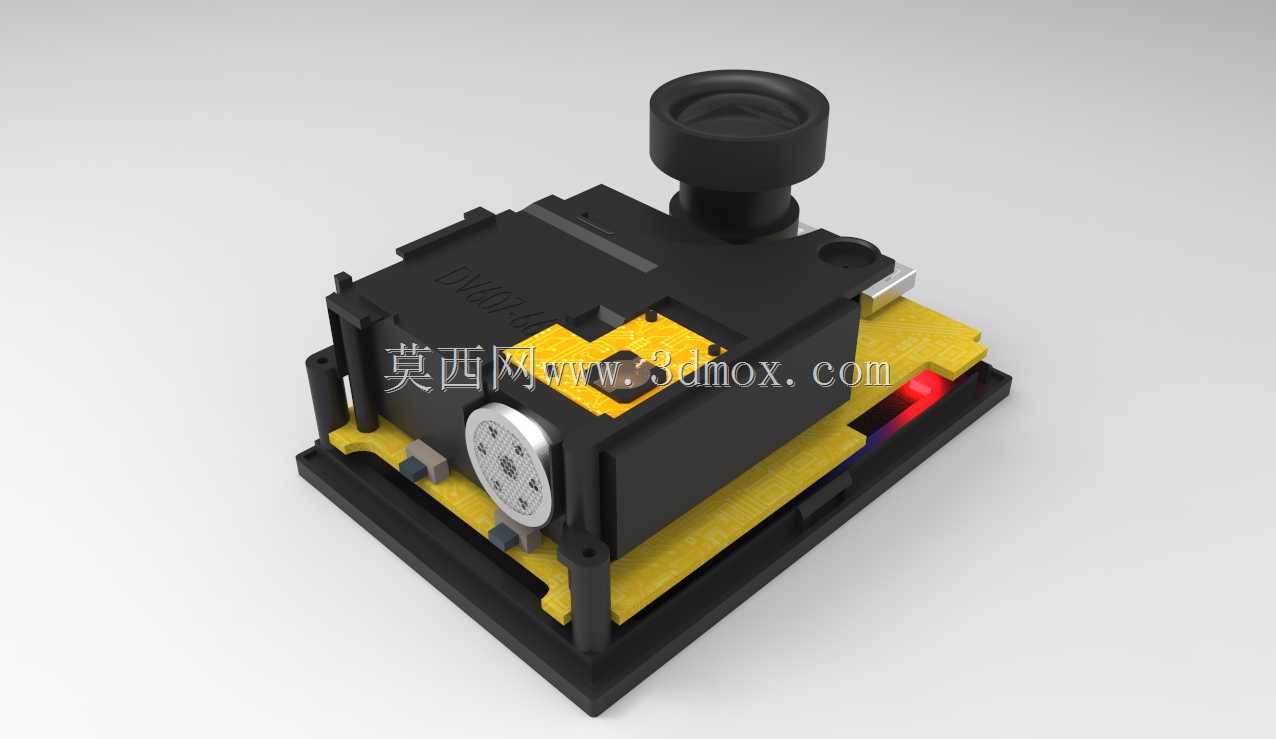

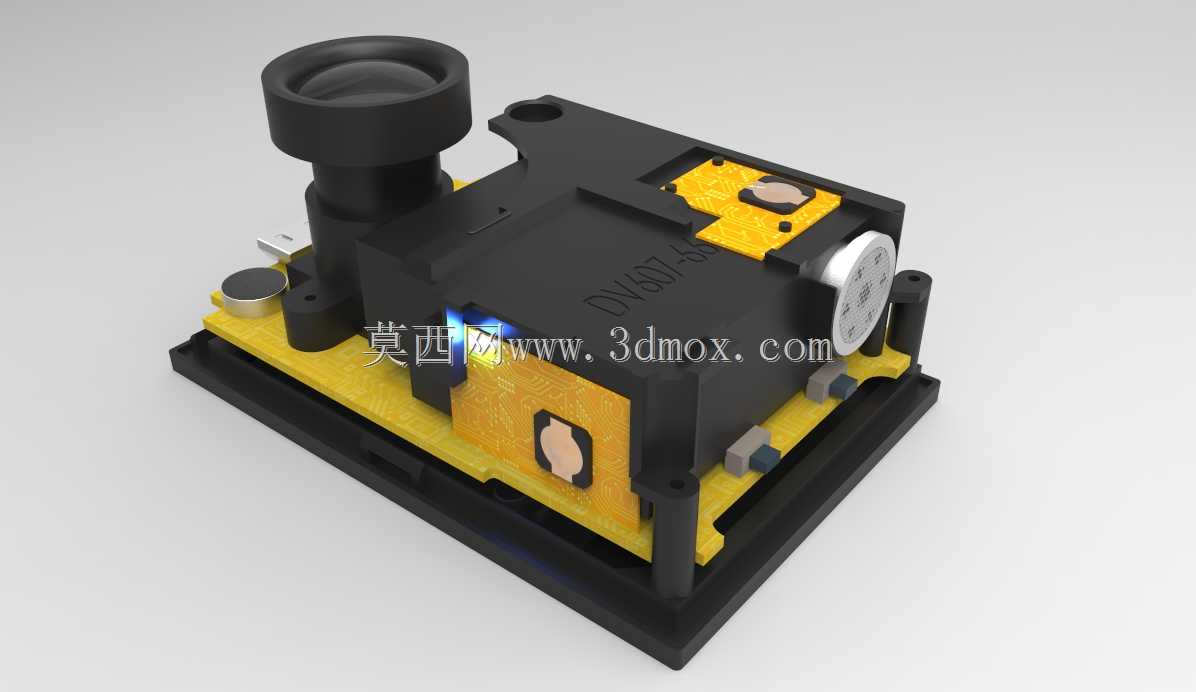

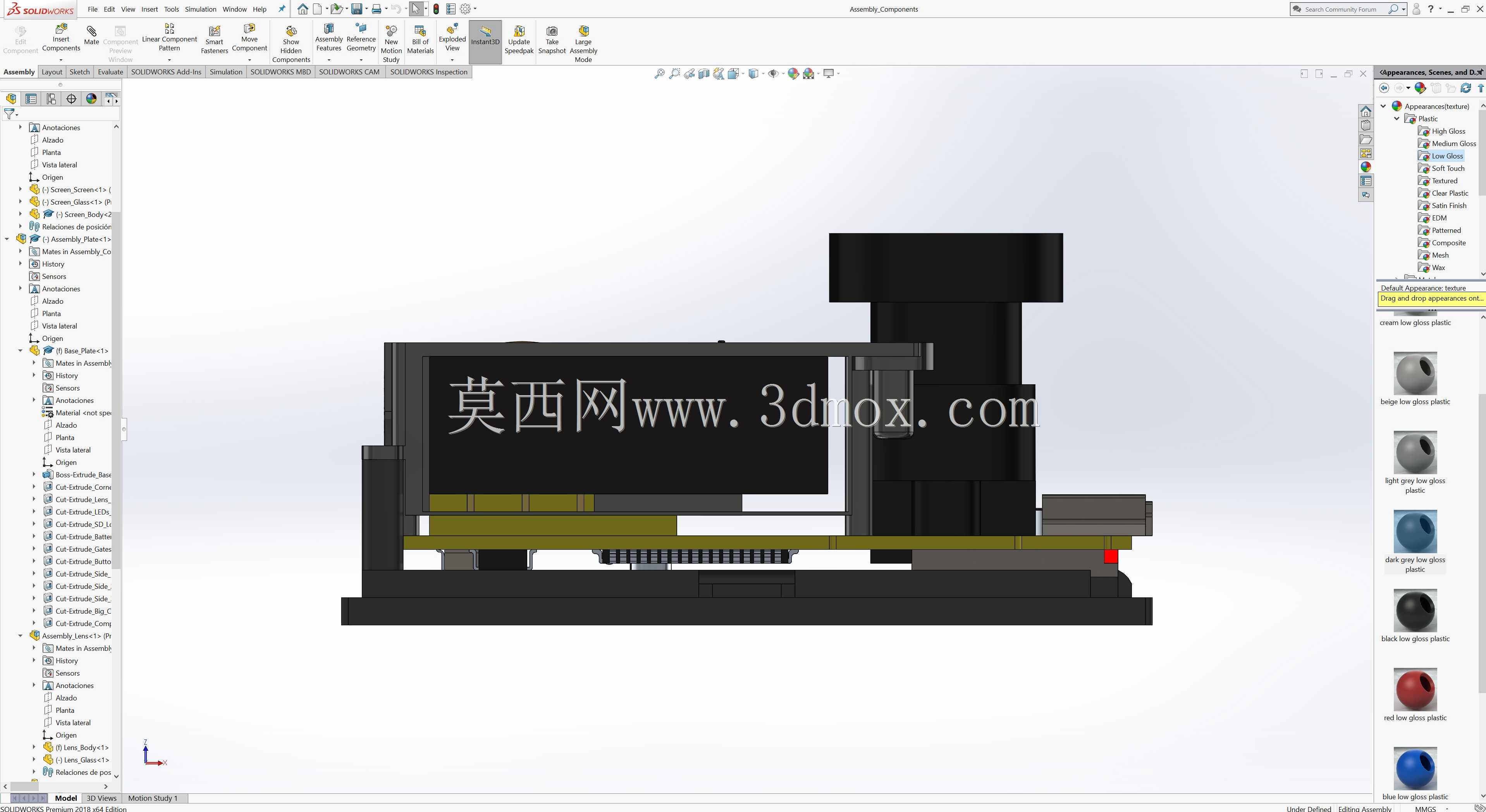

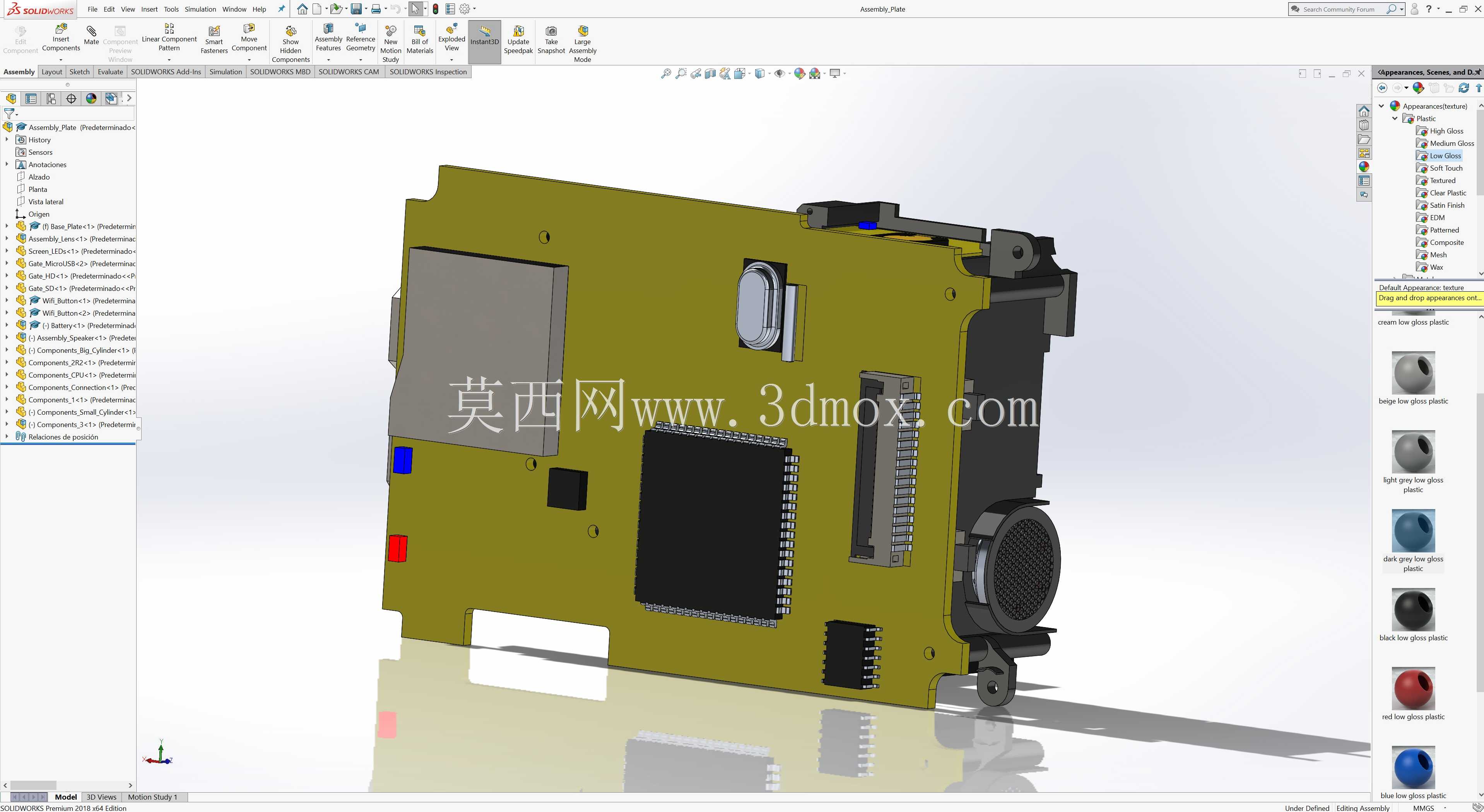

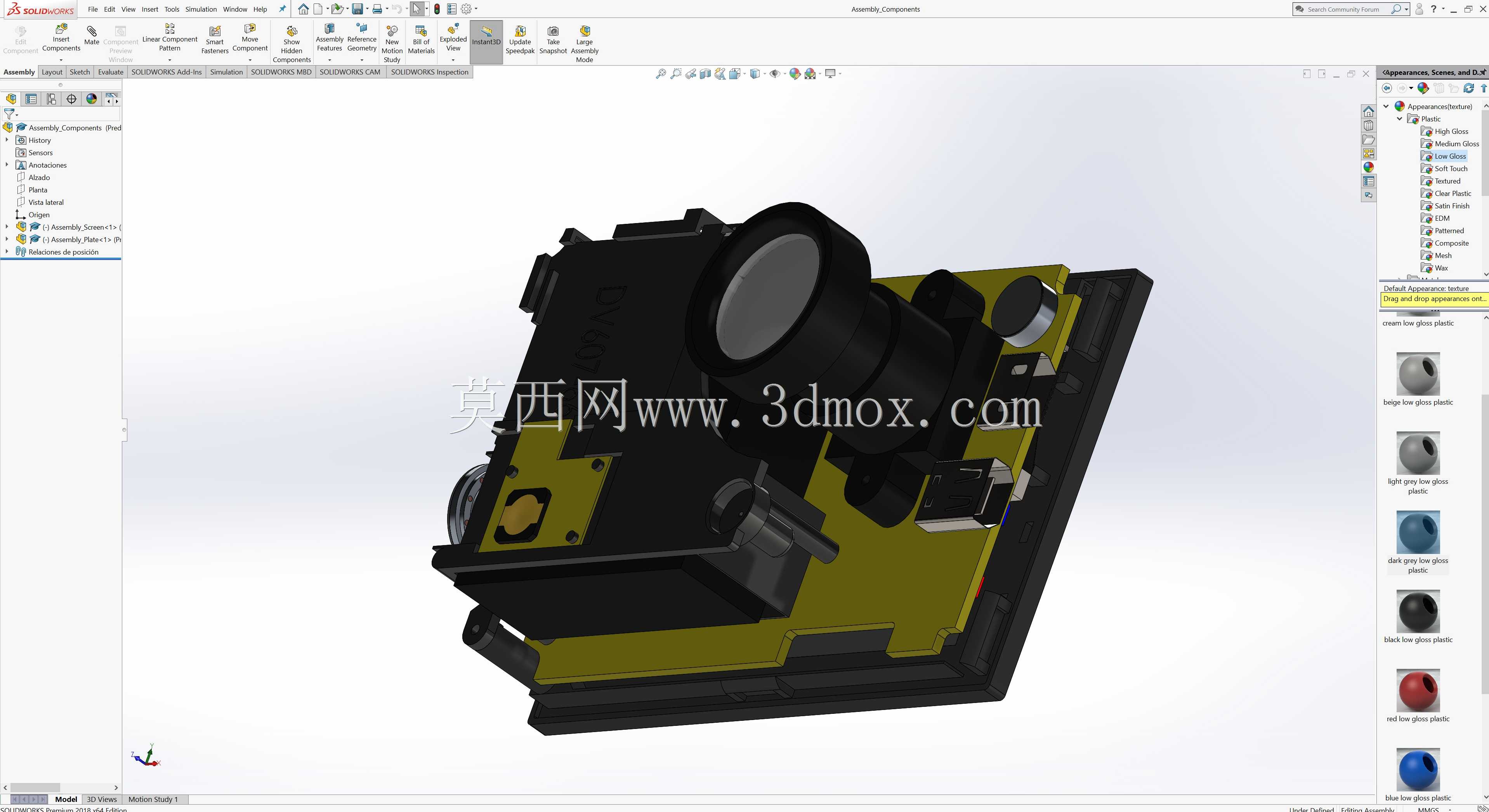

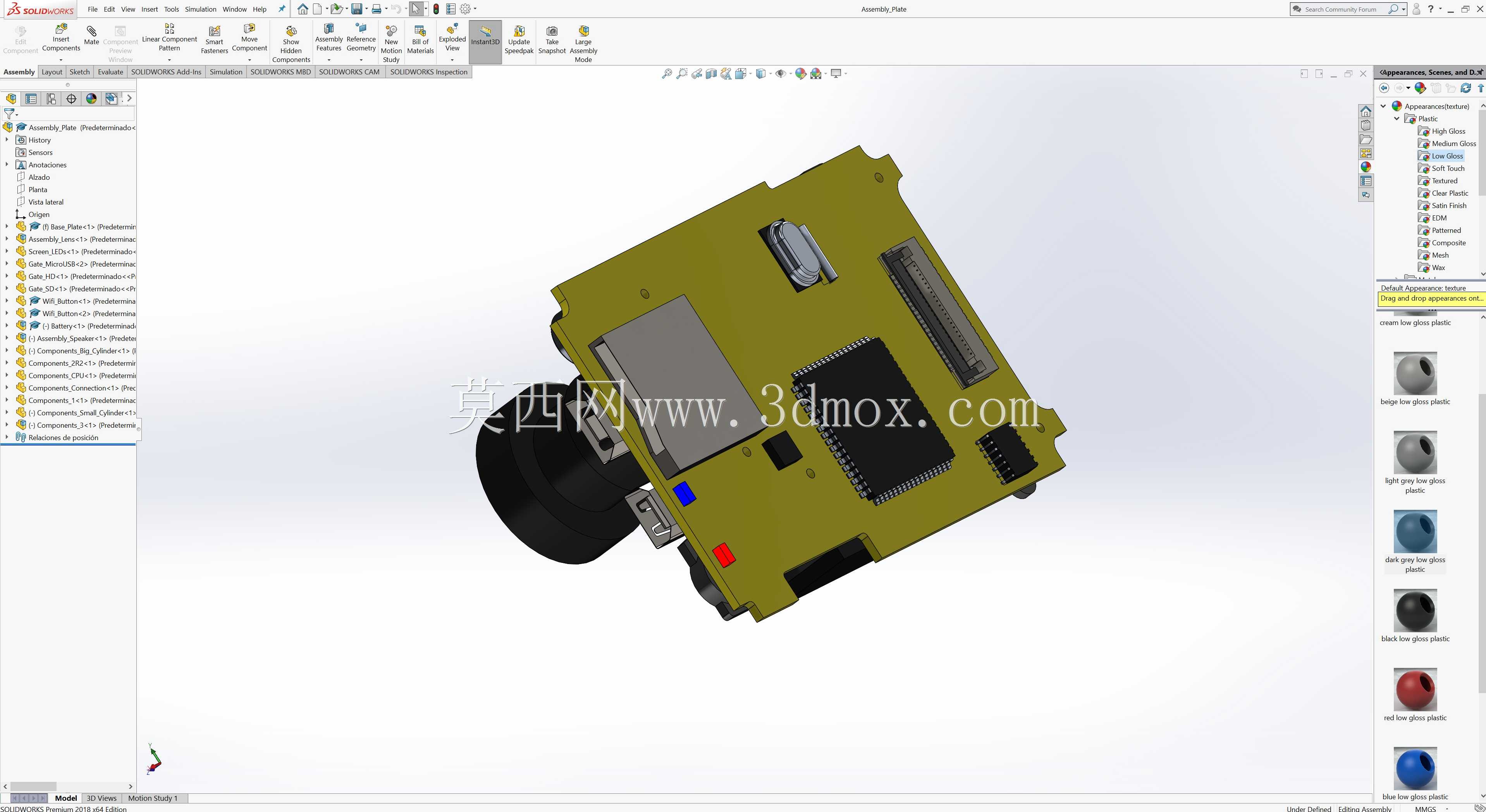

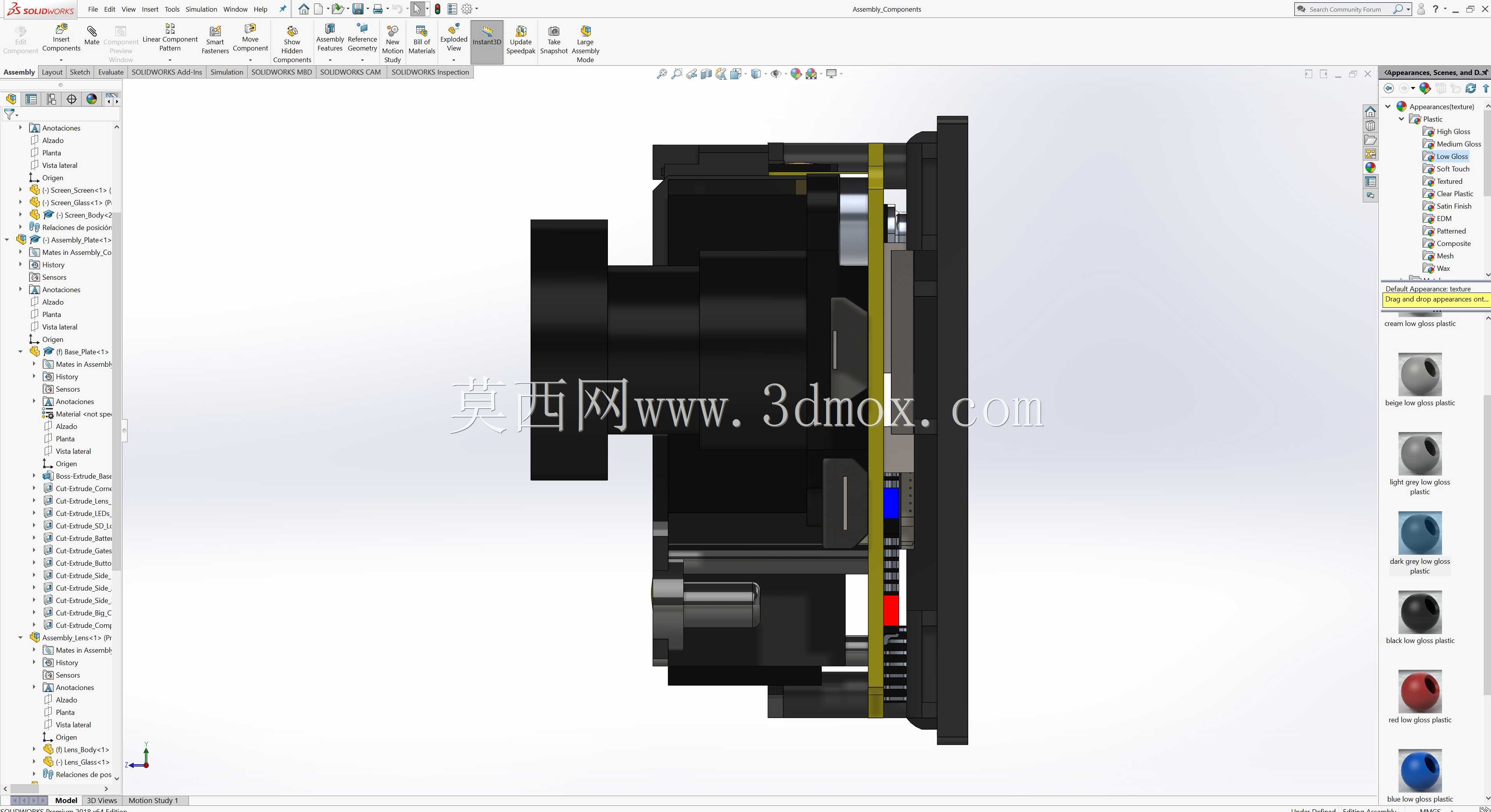

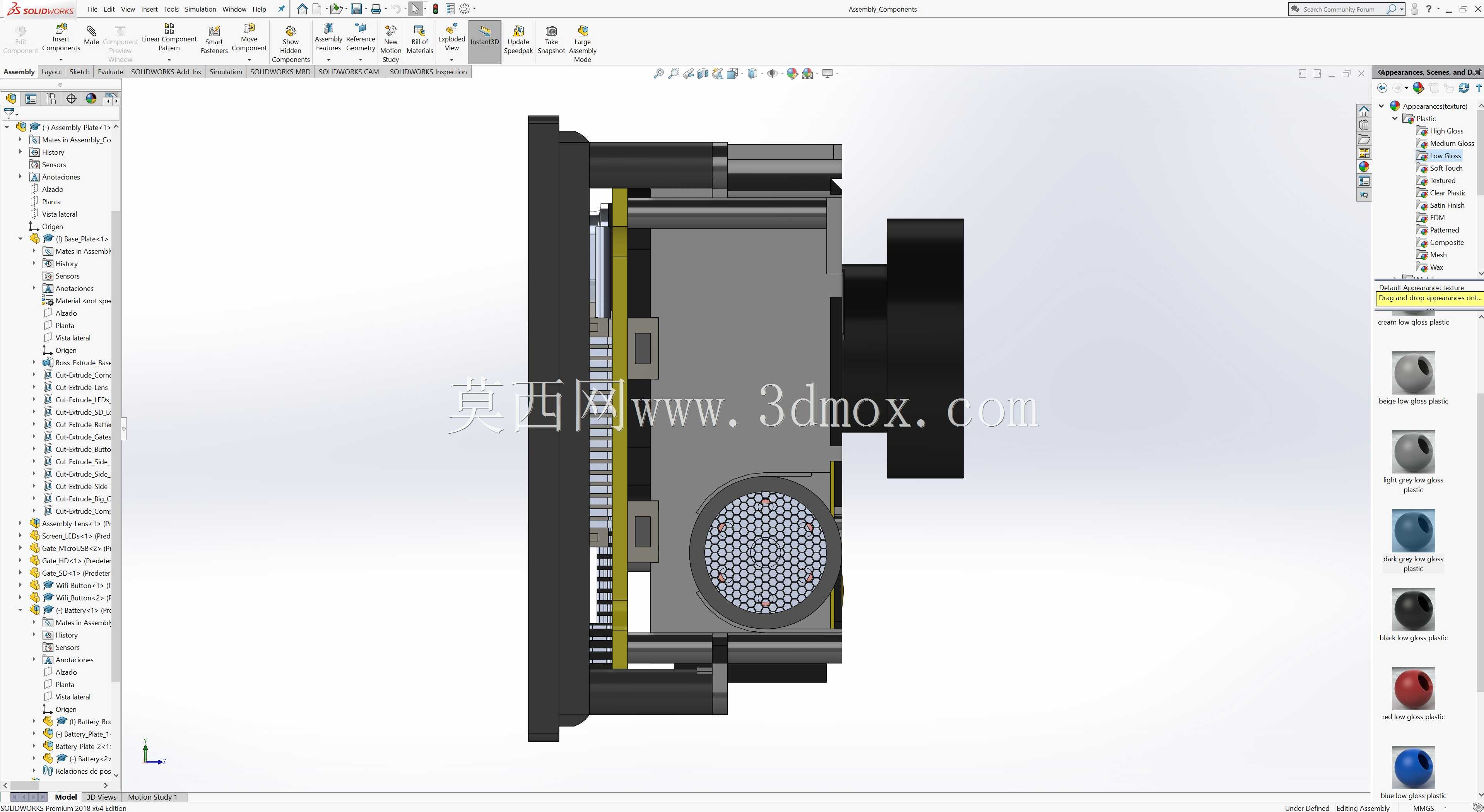

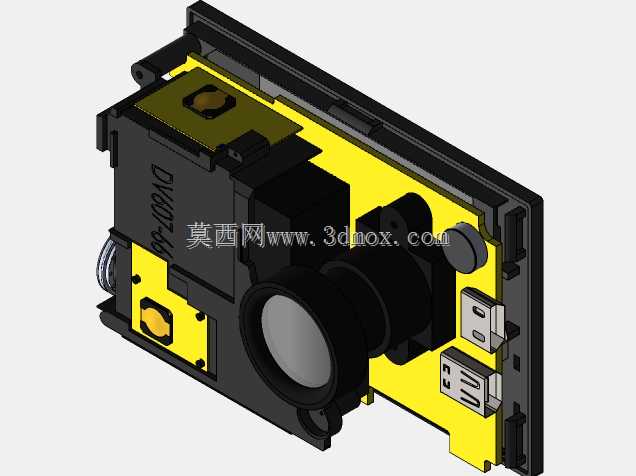

这套动作摄影机内部组件的结构设计，核心围绕便携影像采集设备的紧凑化装配需求展开，适配户外极限运动记录、工业设备动作捕捉、车载移动影像采集等多场景的使用要求，所有结构件的排布都兼顾了抗震性能、散热效率与装配便利性。从实际使用场景来看，这类影像采集组件需要在持续振动、温度波动的工况下保持成像稳定性，因此设计阶段将光学镜头模组的固定结构作为核心基准，镜头座采用一体式定位凸台设计，与主基板的定位孔采用间隙0.02mm的过渡配合，避免长期振动后出现光轴偏移的问题。主承载基板采用分层叠装结构，上层布置成像处理电路与存储模块，下层预留供电模块的安装空间，两侧设置的弹性缓冲垫直接卡入外壳的限位槽内，可抵消外部冲击对核心电路的影响。组件的整体安装边界控制在72mm×58mm×45mm的空间范围内，底部预留4个M2的标准安装螺孔，孔位间距符合小型便携数码设备的通用安装规范，既可以直接适配标准运动相机外壳的预装位，也能通过转接支架固定在工业设备的运动部件上，完成特定动作的影像记录工作。功能设计上，组件集成了成像采集、信号处理、存储扩展、供电接驳四个核心功能模块，各模块之间的连接采用板对板连接器替代传统飞线，减少装配工序的同时也降低了线路松脱的风险。镜头模组的调焦结构采用螺纹旋合加侧面顶丝固定的方案，调试完成后可通过点胶完成锁固，避免使用过程中焦距漂移。电路部分的屏蔽罩采用卡扣式固定结构，无需螺丝即可完成拆装，方便后期的检修与模块替换。散热结构的设计充分利用了金属基板的导热特性，将核心处理芯片的发热面通过导热硅胶垫直接贴合在金属承载支架上，支架延伸出的散热翅片隐藏在组件侧边的通风间隙内，无需额外风扇即可满足长时间录制的散热需求。组件侧边预留的外接接口采用沉板式设计，接口端面与组件安装基准面齐平，避免外接数据线后突出整体轮廓，影响外壳的装配密封性。所有塑料结构件的壁厚均控制在1.2mm-1.8mm之间，既满足结构强度要求，也尽可能控制整体重量，适配便携设备的轻量化需求。各零部件的装配顺序遵循由内到外的层级逻辑，核心模组先完成定位固定，再依次装配外围的屏蔽、缓冲、连接部件，整个装配过程无需特殊工装，普通生产线即可完成总装作业，能够有效控制量产阶段的装配成本。
