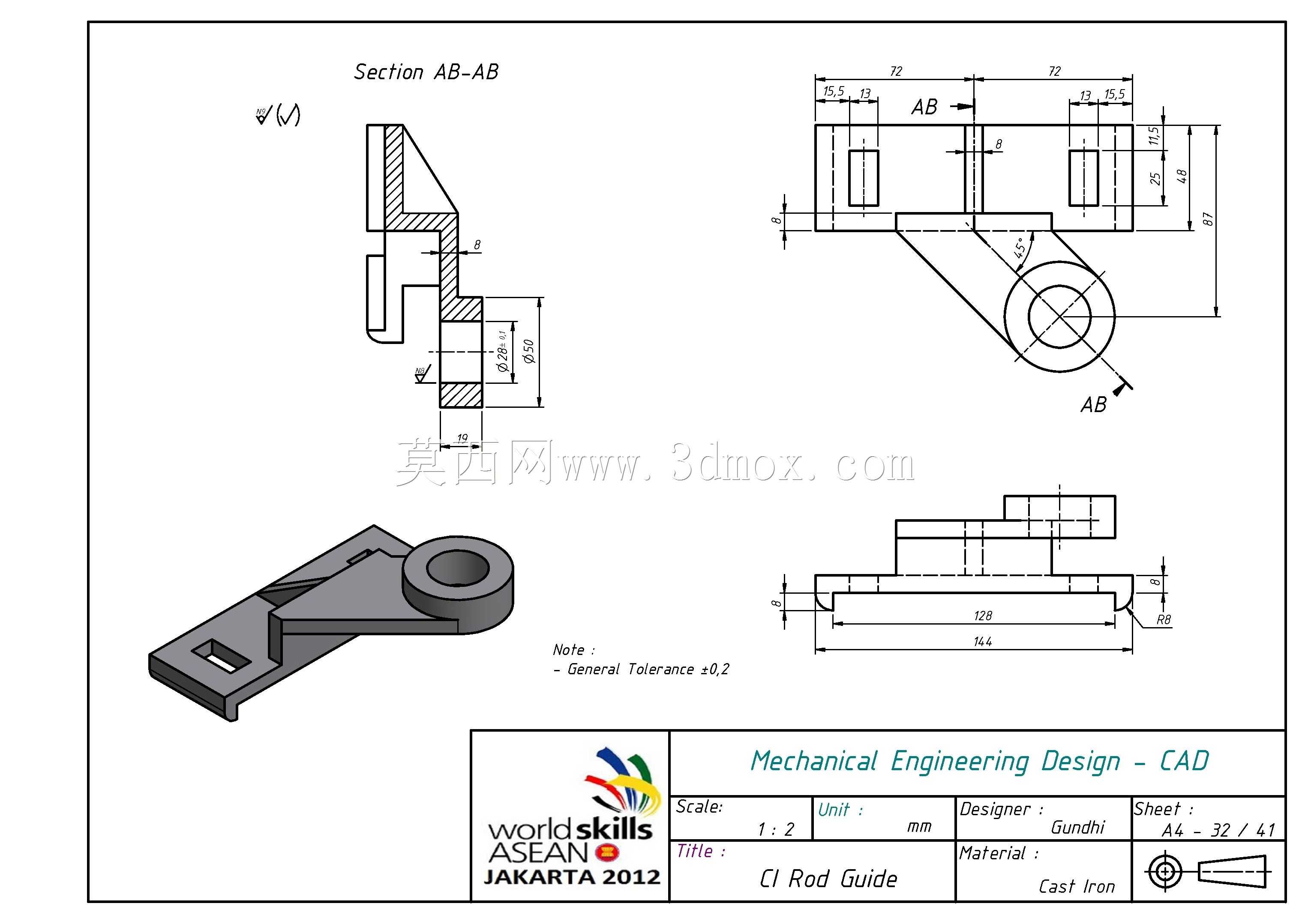

雅加达技能竞赛CI杆导向连接构件

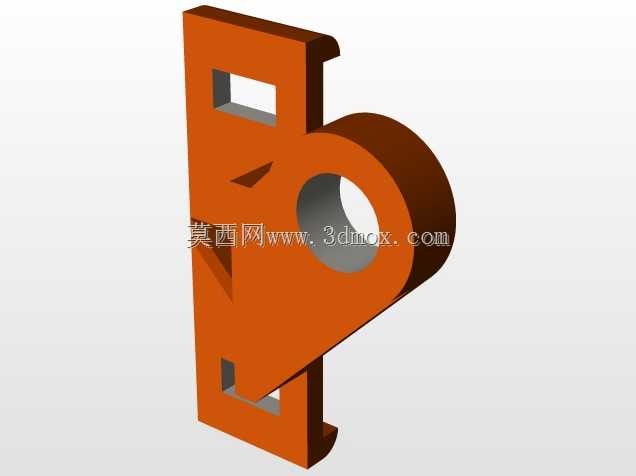

这类带铰接环的板状导向构件，常应用在需要小幅度摆动传导的机械联动结构中，承担运动轨迹约束、杆件连接定位的作用，在轻工输送设备、小型工装夹具的连杆机构里十分常见。构件主体采用弯折板体作为承载基底，板身开设两个矩形通槽，用于穿装紧固件完成与安装基面的固定，槽位预留了一定的调节余量，可适配安装时的位置微调需求，避免加工公差导致装配卡滞。端部一体化设置的带孔铰接环，是整个构件的核心功能区，孔壁做了同轴度公差约束，用于配套销轴穿装，实现与对应CI杆的铰接配合，让杆件能够以铰接孔为轴心完成设定角度范围内的摆动，同时铰接环的厚度经过受力校核，能够承受杆件往复运动带来的径向载荷，避免长期使用出现孔位变形、松旷的问题。板体与铰接环的过渡区域做了斜向加强筋结构衔接，没有采用直角直连的设计，既减少了应力集中的风险，也优化了构件整体的受力传递路径，让板身承受的载荷能够平顺传递到铰接部位，不会在过渡位置出现应力断裂隐患。从安装边界来看，构件整体为扁平式布局，铰接环的轴向高度与板身弯折高度保持协调，不会在安装后出现额外的空间干涉，板身底部的折边结构能够贴紧安装基面，增大接触面积提升固定后的稳定性，两个矩形槽的间距、槽宽尺寸都适配常用的M6、M8规格紧固件，不需要额外加工定制连接件就能完成装配。在实际设计过程中，这类导向构件需要重点关注铰接孔与安装基面的平行度公差，否则会导致穿装的杆件出现卡滞、运动别劲的问题，加速销轴与孔壁的磨损；板身的弯折角度需要严格匹配对应机构的运动平面，保证杆件摆动时不会与板身产生剐蹭。同时构件的材质通常选用普通碳素结构钢即可满足使用需求，表面做氧化发黑处理就能达到基础的防锈效果，如果应用在有腐蚀介质的工况下，也可以更换为不锈钢材质或者做镀锌处理，不需要额外做复杂的表面强化。这类构件虽然结构不复杂，但是在连杆机构中属于精度影响较大的基础零件，尺寸偏差会直接放大整个联动机构的运动误差，因此建模过程中需要重点管控铰接孔的位置度、安装槽的对称度，以及板身弯折处的圆角参数，避免加工后出现装配适配问题。
