手动式夹紧夹钳结构设计

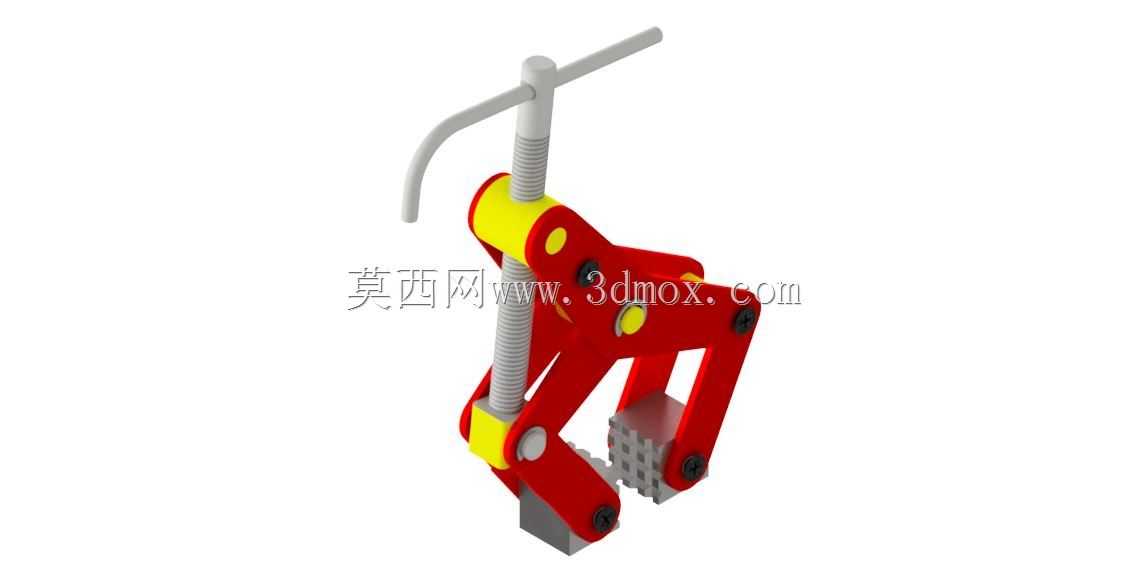

这款手动夹钳的结构设计围绕小空间内的稳定夹持需求展开，整体采用铰接连杆式力放大结构，无需额外动力源，仅靠顶部的T型摇杆转动丝杠即可完成夹紧与松脱动作，适配多类机加工、装配场景的临时装夹需求。从实际应用场景来看，这类夹钳常被用于小型工件的铣削、钻孔工序的辅助装夹，也可在装配工位完成薄壁件、异形件的临时固定，相比传统台虎钳，它的夹持开口调节范围更灵活，夹头位置的齿形咬合面能在接触工件时提供足够静摩擦力，避免夹持过程中工件出现滑移偏转。

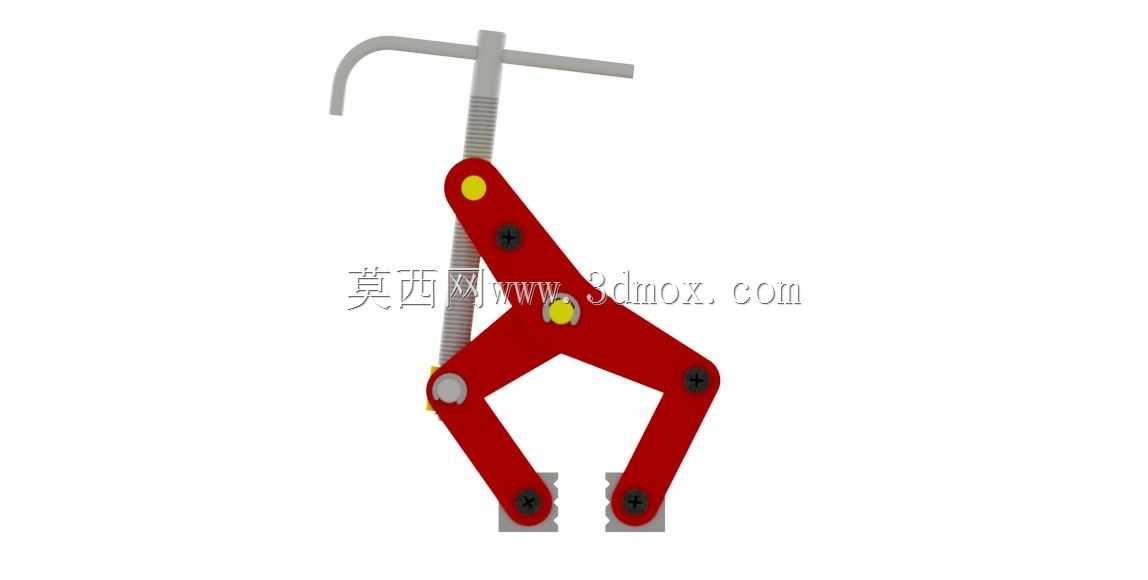

设计过程中优先考虑了力传递效率，丝杠采用梯形螺纹传动，具备自锁特性，当夹紧力达到设定阈值后，即便撤去摇杆上的外力，夹钳也不会自行松脱，保障作业过程的安全性。夹臂部分采用对称式双连杆布局，两侧铰接点的销轴配合耐磨衬套，在反复开合动作下能减少铰接位置的磨损量，延长整体使用寿命。夹头的咬合齿做了淬火硬化处理，齿尖角度经过反复验证，既不会因为齿形过尖在工件表面留下过深压痕，也能保证足够的咬合摩擦力，针对不同材质的工件，还可在夹头位置加装铜质或者尼龙材质的保护垫片，避免软质工件表面被夹伤。

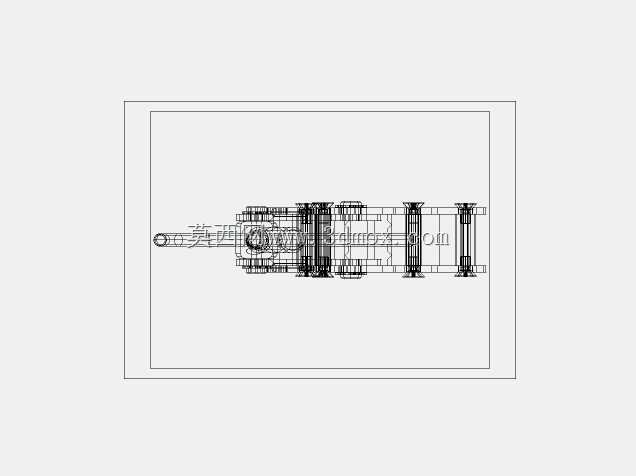

从安装边界来看，这款夹钳的底部预留了标准安装孔位，可直接固定在工作台面或者专用工装基板上，整体外轮廓尺寸紧凑，在夹紧行程最大位置时，整体外伸尺寸不会超出常规小型工装的安装边界，不会和周边的加工刀具、装配工具产生运动干涉。摇杆部分采用弯折式设计，转动时的力臂长度经过优化，操作人员无需施加过大的手动力即可输出足够的夹紧力，长时间操作也不易产生手部疲劳。夹臂上的黄色标识区域为受力警示区，提示安装和操作过程中不要将手部放置在该铰接活动区域，避免夹伤风险。整体结构没有冗余零件，日常维护仅需定期在丝杠、铰接销轴位置加注润滑脂，即可保证动作顺畅，不会出现卡滞问题，适配多类小批量加工、维修装配场景的夹持需求。
