创意蜜蜂造型桌面烟熏装置结构设计

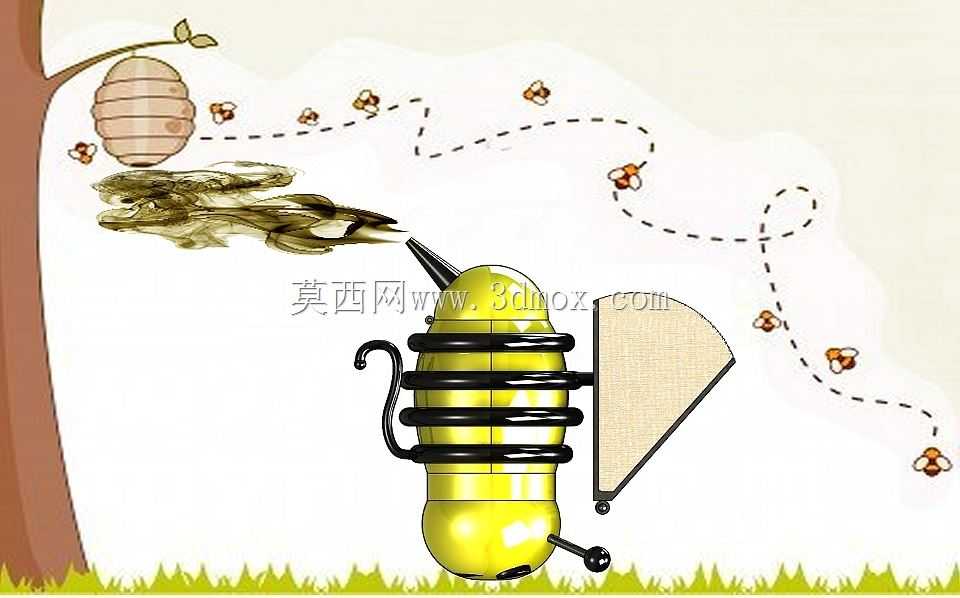

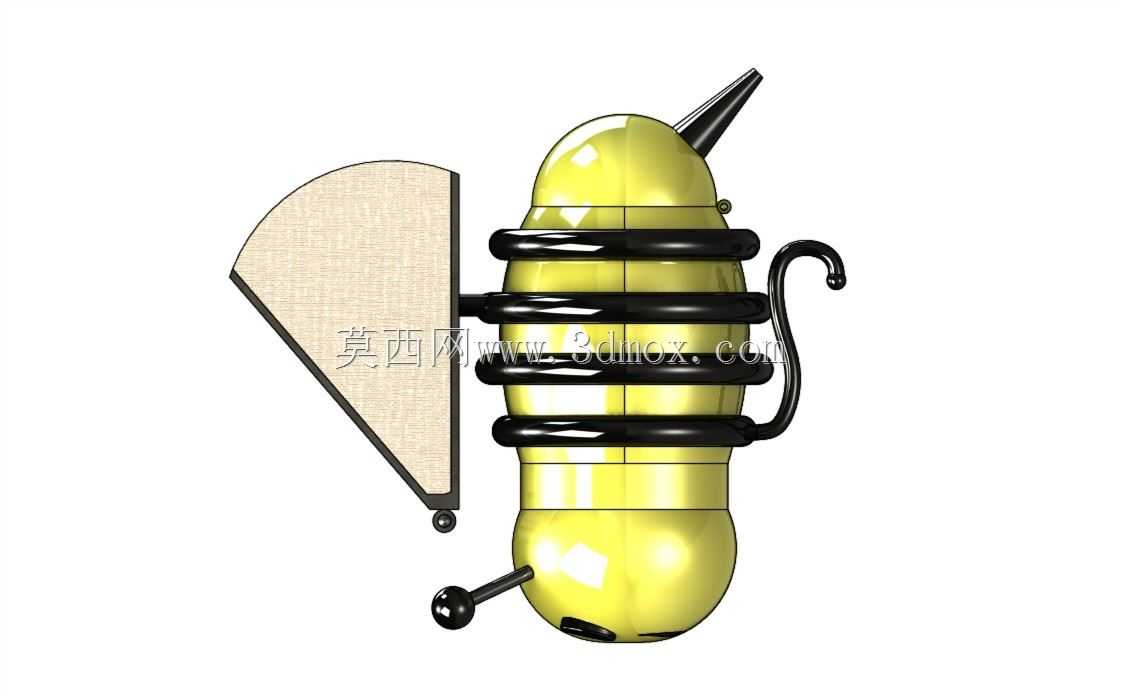

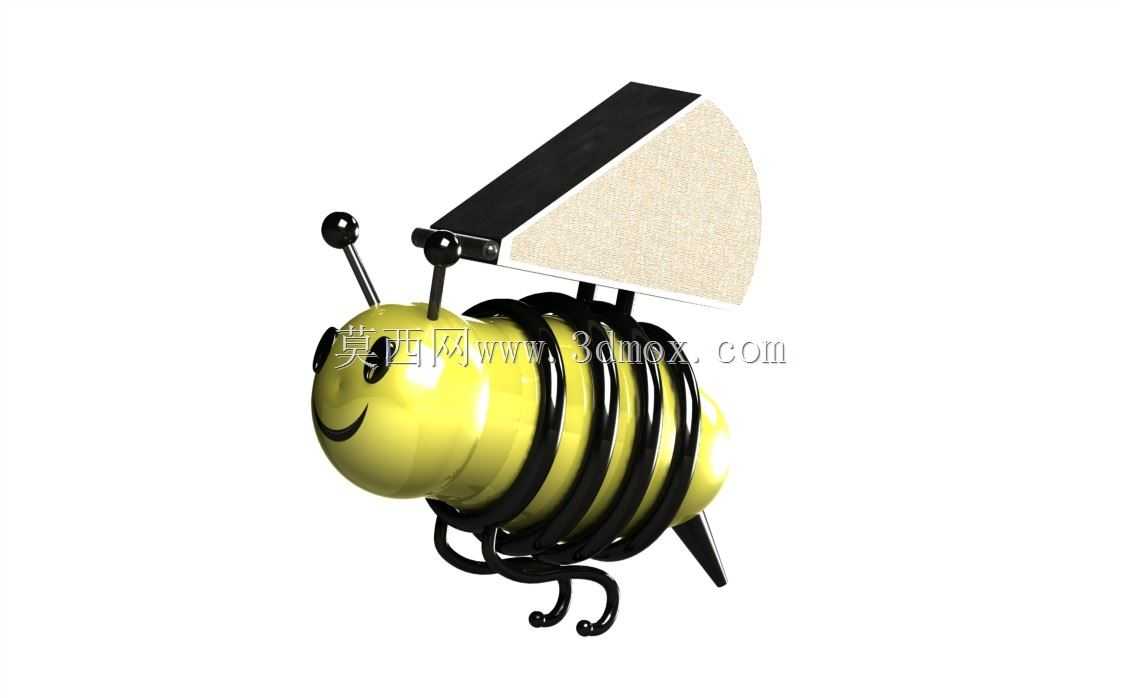

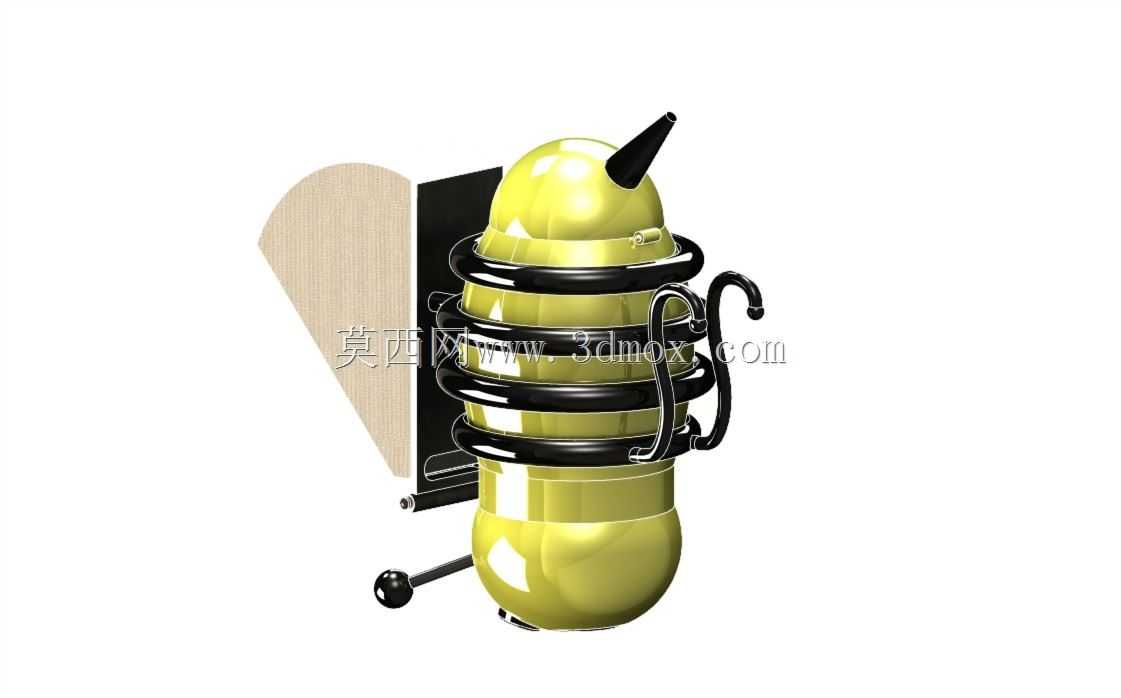

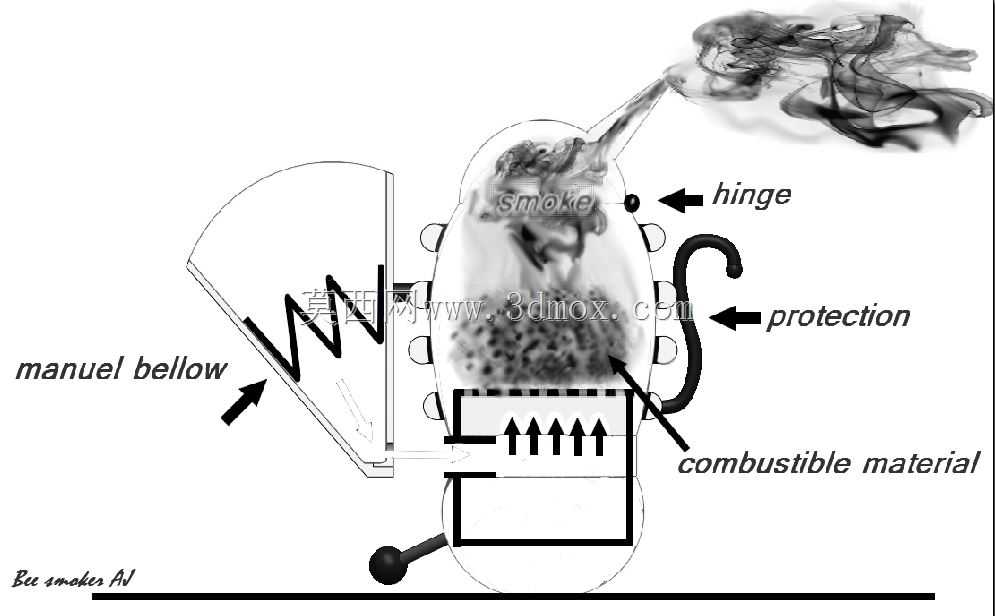

这款仿生蜜蜂造型的烟熏装置，核心服务于小规模养蜂作业与家庭养蜂爱好者的日常查蜂操作，区别于传统直筒式喷烟器，在结构整合与使用体验上做了针对性优化。日常查蜂过程中，养蜂人需要通过温和的烟雾干扰蜜蜂的告警信息素传递，避免开箱操作时被蜂群攻击，传统喷烟器多为分体式结构，燃料仓与出烟嘴分离，手持操作时需要持续按压鼓风结构，长时间作业易产生手部疲劳。这款设计将燃料仓整合在仿蜜蜂腹部的椭球形腔体内，腔体采用双层隔热结构，内层为耐高温的储料腔，可容纳干燥的松针、木屑等常用发烟材料，外层预留空气隔热层，即使持续燃烧发烟，外表面温度也能控制在安全握持范围内，避免操作时烫伤。出烟结构设置在仿蜜蜂头部的锥形尖嘴位置，通过内部的导流通道将烟雾集中导出，出烟方向可通过头部的转动结构微调，能精准对准蜂框缝隙送烟，减少烟雾的无效扩散。装置侧面设置的弯曲金属管路为鼓风气路，搭配下方的球形按压手柄，操作时单手握持即可完成按压鼓风动作，鼓风的进气量可通过按压行程控制，轻按时输出少量缓烟用于初步安抚蜂群，重按时输出集中烟雾用于快速压制躁动的蜂群，适配不同的查蜂场景。装置背部的平板结构为可折叠的支撑挂板，展开时可作为立式支撑将装置平稳放置在蜂箱盖上，不用额外找平面放置，折叠后可挂在养蜂服的腰带挂点上，转场查蜂时携带方便。整体外形尺寸控制在成年人单手握持的舒适范围内，最大直径不超过120mm，总高度不超过220mm，放置在蜂箱上不会占用过多操作空间，也不会因为体积过大干扰提脾、查王等常规操作。设计时特意将蜜蜂的黄黑条纹做了结构强化，黑色环形箍同时承担固定内外腔体的作用，不需要额外设置紧固件，既还原了蜜蜂的外形特征，又简化了整体装配结构，减少了后期使用过程中松动脱落的风险。燃料仓的底部设置了可抽拉的清灰抽屉，每次使用结束后只需抽出抽屉即可清理燃烧后的灰烬，不需要翻转整个装置倒灰，日常维护更加便捷。出烟嘴位置内置了金属防护网，可阻挡燃烧的碎屑随烟雾喷出，避免火星掉落在巢脾上灼伤蜜蜂或者引发火灾，提升了使用的安全性。
