多铰接耳轴式缸体连接构件

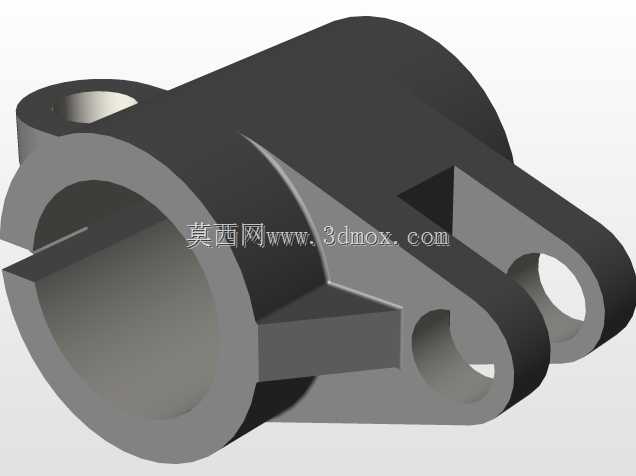

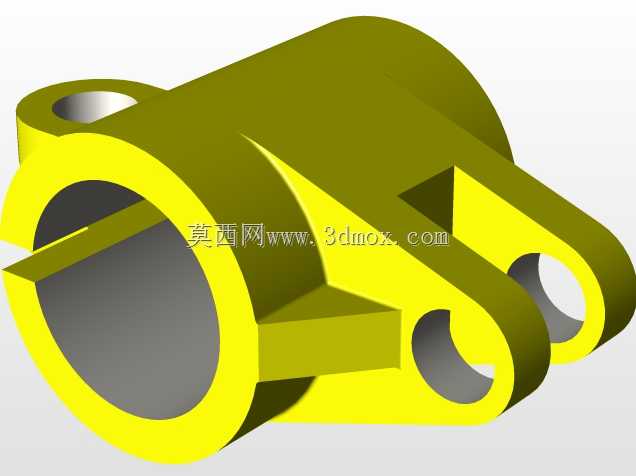

这类带多组铰接耳的缸体类构件，常应用在中小型工程机械的执行机构末端、轻工自动化生产线的摆臂传动节点，以及农用机具的杆件连接部位，核心作用是作为主缸筒与外部多组连杆的转接载体，同时承担径向载荷传递与多方向铰接摆动的功能。从结构设计逻辑来看，主体采用大直径中空筒身作为基体，中空内腔用于容纳活塞杆、导向套或是传动轴类部件，筒身开口处的开槽结构并非工艺缺口，而是为装配时的弹性卡装预留的变形余量，避免过盈装配时筒壁出现应力开裂，同时也能在工作过程中补偿少量的热胀冷缩变形量。筒身外侧延伸出的三组铰接耳座，分别对应不同方向的连杆安装需求，耳座上的同轴通孔经过同轴度公差约束，保证铰接销轴装入后不会出现卡滞，耳座与筒身的衔接位置做了渐变式加强筋过渡，而非直角衔接，这一设计能大幅降低交变载荷下的应力集中系数，避免长期摆动工况下出现焊缝或基体断裂问题。顶部独立的单耳结构，主要用于连接限位杆件或是复位弹簧组件，和下方的双耳结构形成空间上的安装点位错位，避免多组连杆同时摆动时出现运动干涉。从安装边界来看，主体筒身的外径决定了其适配的缸套规格，三组耳座的孔位中心距严格匹配对应连杆的铰点间距，安装时需保证筒身轴线与主传动方向的同轴度误差在允许范围内，耳座孔的销轴配合采用间隙配合，预留润滑脂存储间隙以降低铰接副的磨损速率。这类构件在建模时需要重点关注各耳座孔的空间角度、筒身内孔的圆柱度公差，以及加强筋的拔模角度，若用于铸造生产，还需在非加工面预留合适的拔模斜度，壁厚保持均匀过渡，避免铸造时出现缩孔缺陷。实际工况下，这类构件承受的多为周期性交变载荷，因此建模阶段就需要对耳座根部、筒身开槽位置做应力校核，确保薄弱位置的安全系数满足设计要求，避免运行过程中出现断裂失效。
