多爪式快速锚定紧固连接组件结构

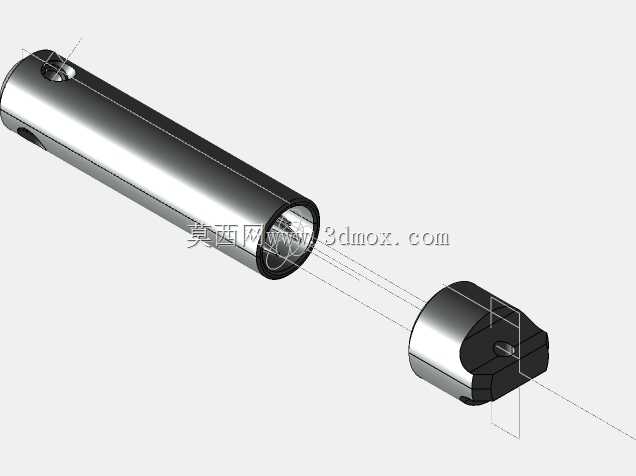

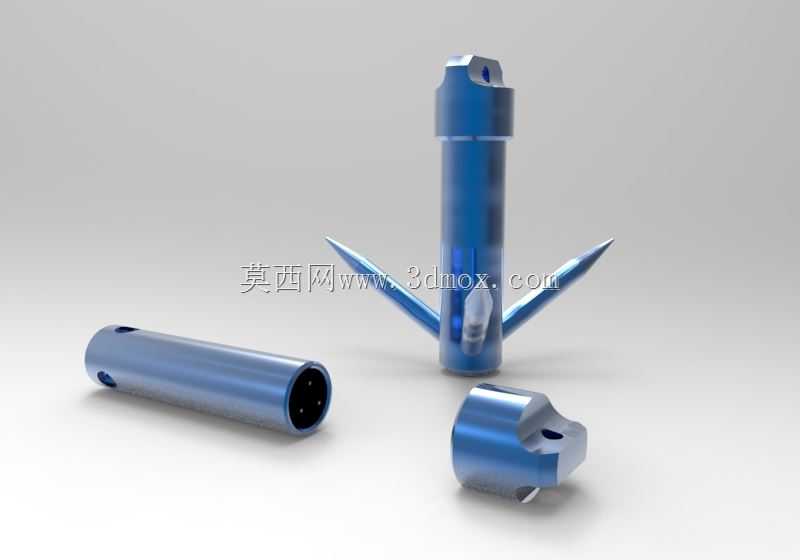

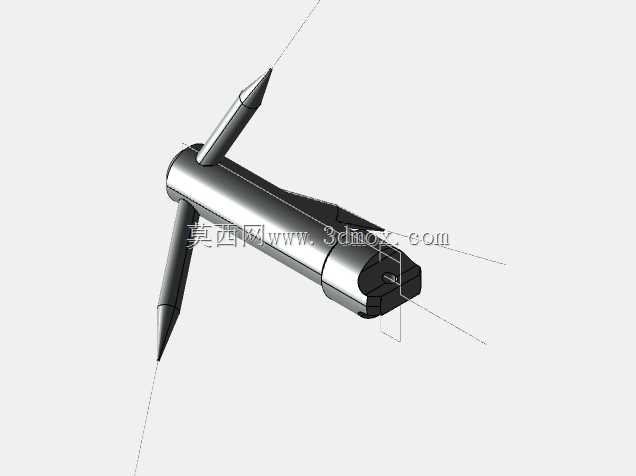

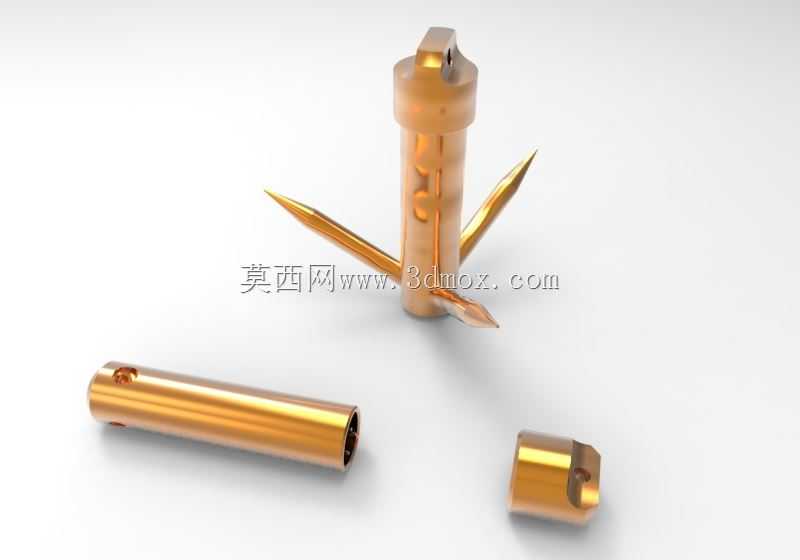

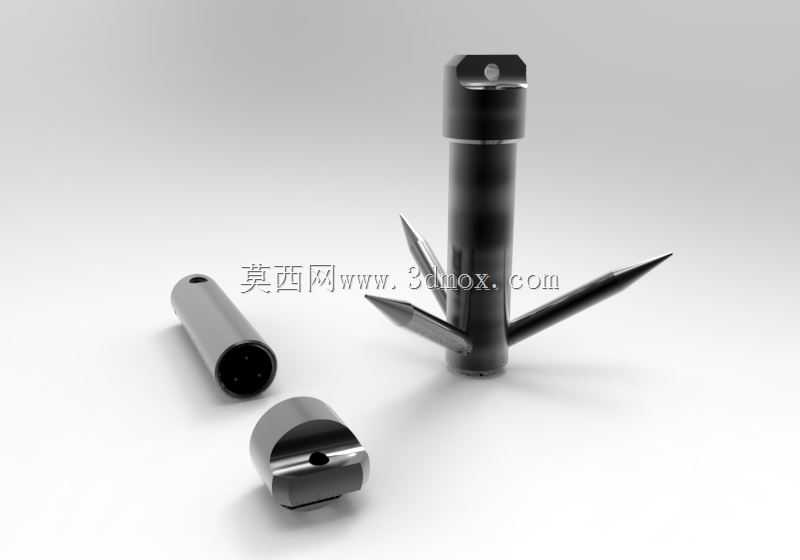

这款锚定组件的设计初衷，是解决薄壁腔体、轻质基材上的快速锚固需求，常见于户外临时设施搭建、管线支吊固定、轻质隔墙设备挂载这类场景，传统膨胀螺栓在空心砖、彩钢夹芯板、薄金属板上容易出现锚固力不足、基材开裂的问题，这款组件通过展开式多爪结构，能在基材背面形成更大的承压面，避免应力集中破坏基材。从结构拆分来看，整套组件包含中心锚定主体、多组斜向展开爪件、导向套筒、端盖锁紧件几个部分，中心主体为圆柱结构，顶端设置穿装孔位，可用于连接吊环、挂钩或者外接固定件，爪件通过销轴铰接在主体下部的槽位内，未展开时所有爪件收束在导向套筒内部，整体外径与安装预留孔径匹配，可直接插入预先钻好的安装孔内，无需额外扩孔操作。当组件插入到设定深度后，推动端盖沿中心主体轴向进给，会驱动铰接的爪件沿斜向槽道向外撑开，最终爪件尖端抵接在基材背面的内壁上，形成多点支撑的锚固结构，相比单爪膨胀结构，多爪设计能将锚固拉力均匀分散到多个接触点，单爪承受的剪切力更低，在振动工况下也不容易出现爪件弯折失效的问题。设计过程中重点考虑了安装边界的适配性，收束状态下组件整体外径控制在常规安装孔尺寸范围内，适配常见的手电钻钻孔规格，无需特殊开孔工具，展开后爪件的最大展开直径为收束状态的2.3倍，能在不扩大基材正面开孔的前提下，获得更大的背部支撑面积，中心主体的长度预留了不同厚度基材的调节余量，可适配一定厚度区间的空心板材、墙体结构，无需针对不同基材厚度单独选型。导向套筒的作用除了收束爪件方便插入安装孔外，还能在爪件展开时对中心主体形成径向支撑，避免主体受侧向力时出现弯曲变形，端盖与中心主体之间采用小螺距螺纹配合，锁紧时的进给量可控，操作人员可通过锁紧扭矩判断爪件是否完全展开到位，无需肉眼观察背部状态，适合盲孔安装场景。爪件的尖端做了钝化处理，避免安装过程中划伤操作人员，同时接触基材的爪面设置了微小的防滑齿纹，在锚固完成后能增大与基材背面的摩擦力，防止受拉时组件出现转动滑移。整套组件的受力路径经过优化，外部载荷通过顶端连接孔传递到中心主体，再通过铰接销轴分散到各个展开的爪件上，最终由爪件与基材背面的承压面承担载荷，没有应力集中的薄弱截面，在额定载荷下的长期形变量控制在极小范围内，适合需要长期固定的挂载场景，也可用于临时设施的快速固定，拆卸时只需反向旋开端盖，即可将爪件重新收束到套筒内，实现组件的重复利用，减少耗材浪费。
