方形法兰带凸台镂空安装连接座

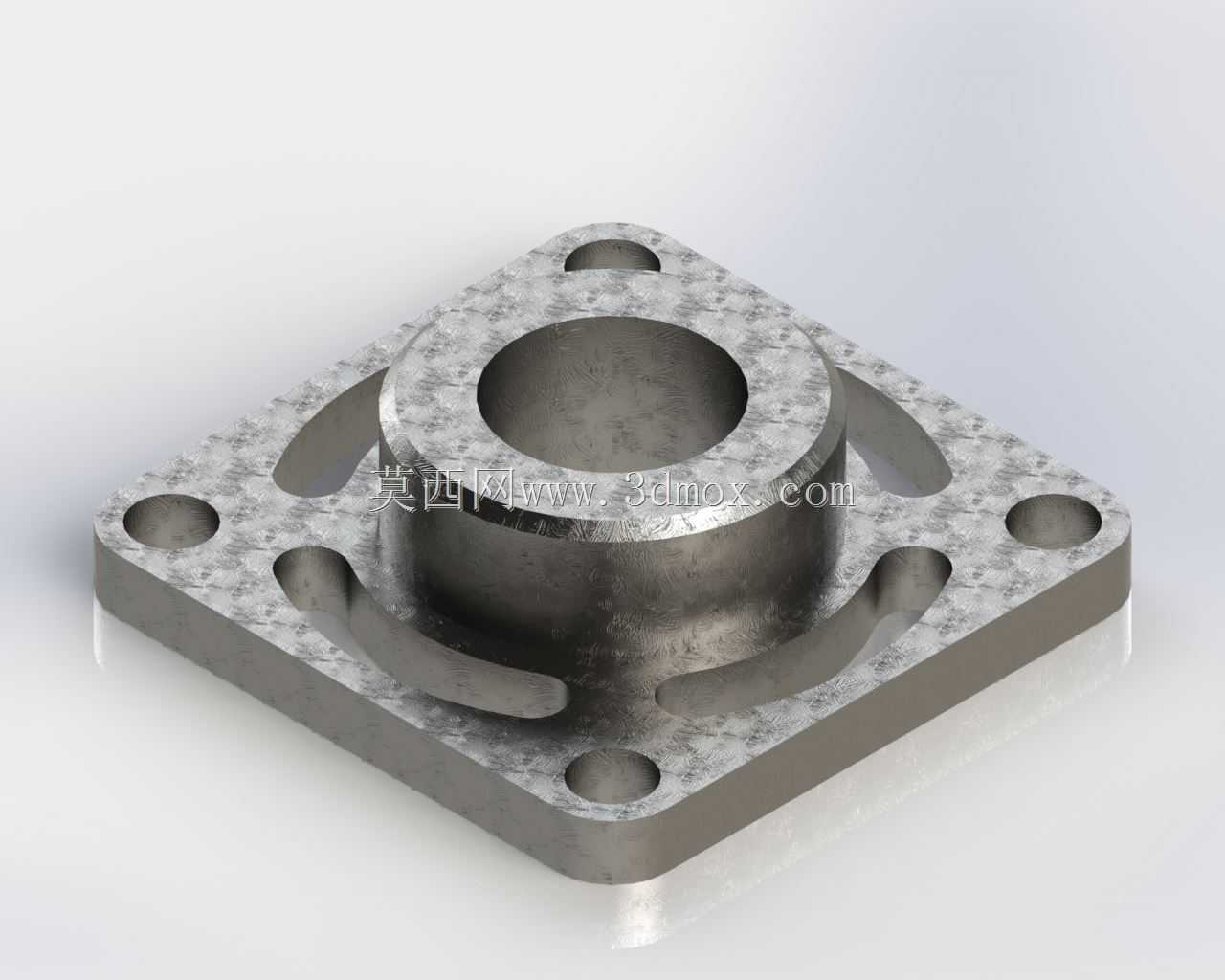

这类带凸台的方形法兰连接座，常应用在气动管路、液压阀组集成安装、小型动力单元的机架固定场景中，也会作为轻型输送线侧边的导向轴支撑基座使用，核心作用是实现两个异径部件的同轴对接，同时通过法兰面完成可靠的平面固定，避免对接部件受径向载荷时出现偏移松脱。从结构设计逻辑来看，方形法兰底座相比圆形法兰，在同安装孔距的条件下，侧边定位更方便，安装时不需要额外调整周向角度，四个角的安装孔直接对齐机架预设的螺纹孔即可完成锁紧，适配自动化设备内部紧凑的安装空间，尤其适合在铝型材框架的槽面安装，方形底座的直边可以直接贴靠型材定位边，省去找正同轴度的辅助工序。底座上的镂空槽并非减重设计的冗余结构，实际装配时这些槽位可以避让安装面下方凸起的焊渣、型材槽内的螺母头，也能作为走线通道让细小的传感器线缆从座体下方穿过，避免线缆被法兰面压损，同时镂空结构减少了底座与安装面的接触面积，在安装面平面度存在少量误差时，依然能保证中心凸台的轴线垂直于安装基准，不会因为局部高点导致座体倾斜。中心凸台的内孔为光孔设计，根据实际使用场景可以压装衬套作为转动轴的支撑孔，也可以直接作为流体通道的对接端，凸台的外径略大于法兰面的中心开孔，形成的台阶面可以作为对接部件的轴向定位面，装配时对接管件或者轴套直接抵靠在这个台阶面上，就能保证预设的插入深度，不需要反复测量轴向尺寸。四个角的安装孔为沉孔设计，锁紧螺栓的头部可以完全沉入孔内，不会突出法兰面，避免后续对接其他部件时出现干涉，孔位的中心距按照常用的安装模数设计，适配市面上多数标准型材的孔距规格，不需要额外在机架上重新打孔。建模时优先以法兰底面为基准面，先绘制方形底座的外轮廓，切除四个角的安装沉孔，再拉伸中心凸台结构，之后绘制镂空槽的切除轮廓，最后对所有锐边做小尺寸倒钝处理，避免装配时划伤操作人员，同时去除加工毛刺的影响。实际选型时需要注意，法兰底座的总厚度要匹配所用锁紧螺栓的长度，凸台的高度要高于对接部件的定位台阶高度，保证对接后锁紧力完全作用在法兰贴合面上，不会出现虚接的情况，中心内孔的尺寸公差根据使用场景确定，作为支撑孔使用时需要标注H7级公差，作为流体通道时可以适当放宽公差要求，保证对接密封圈的压缩量在合理区间即可。
