齿轮箱后部壳体结构三维设计作品

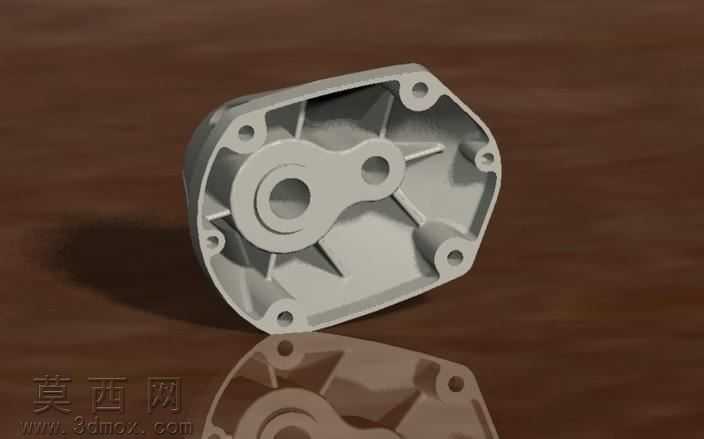

本作品为齿轮箱后部壳体的三维设计成果，建模阶段严格遵循机械零件设计规范，先通过草图绘制勾勒出壳体的外轮廓与内部腔体边界，精准定位各个安装孔位的中心坐标，确保孔位排布与齿轮箱内部传动组件的安装位置完全匹配。建模过程中采用实体拉伸、切除、圆角过渡等特征操作，还原壳体的真实壁厚与加强筋结构，内部的加强筋沿受力方向排布，既能够提升壳体整体的结构刚性，抵御传动过程中产生的振动与载荷，又可以合理控制壳体重量，避免不必要的材料冗余。渲染阶段为壳体赋予了哑光铸铝材质，还原了压铸铝合金零件的真实表面质感，搭配深色木质台面作为展示背景，添加柔和的环境光与定向光源，清晰呈现壳体的轮廓层次、内部腔体结构与孔位细节，同时通过镜面反射效果增强展示的真实感，让观看者可以直观感知零件的实际形态。设计过程中充分考虑了壳体的装配适配性，周边的安装凸台与通孔位置经过反复校核，确保与齿轮箱前端壳体、端盖以及固定螺栓的装配公差符合机械设计标准，内部的腔体轮廓避让开齿轮、传动轴等传动部件的运动轨迹，避免运行过程中出现干涉问题。壳体边缘位置均做了圆角处理，既消除了压铸加工过程中的应力集中隐患，也提升了零件装配操作的安全性。整个设计从零件的实际加工工艺与使用场景出发，兼顾结构强度、装配便利性与轻量化需求，完整还原了齿轮箱后部壳体的结构特征，可用于机械结构教学、装配模拟演示以及相关零部件的设计参考。
