汽车传动用复合型金属齿轮结构设计

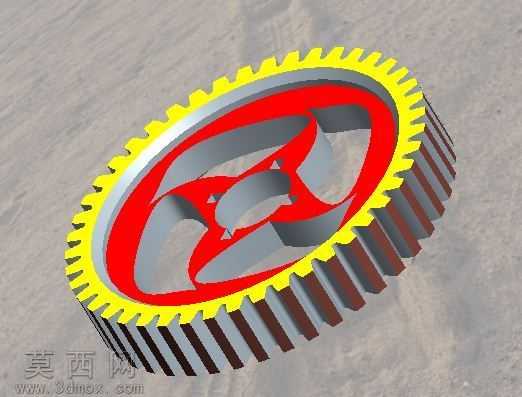

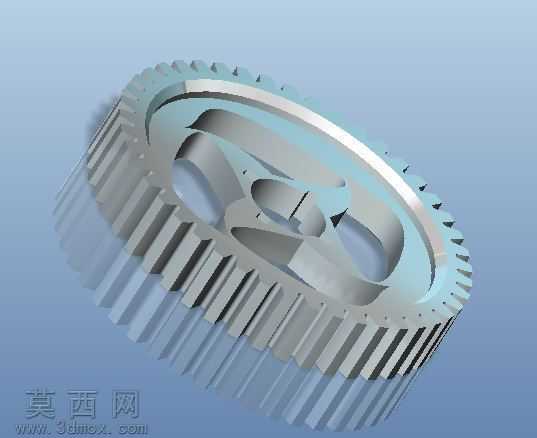

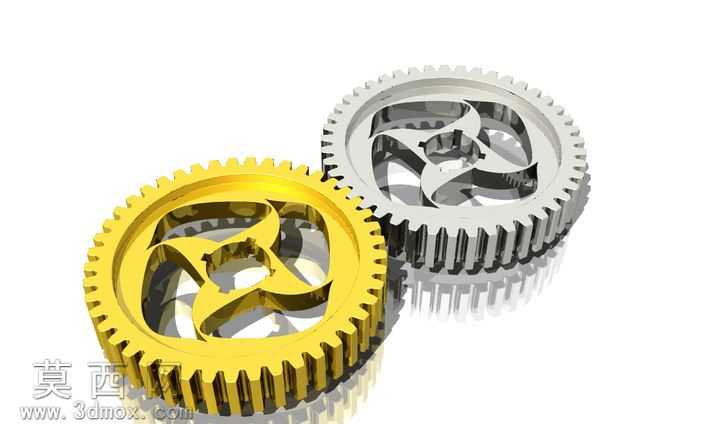

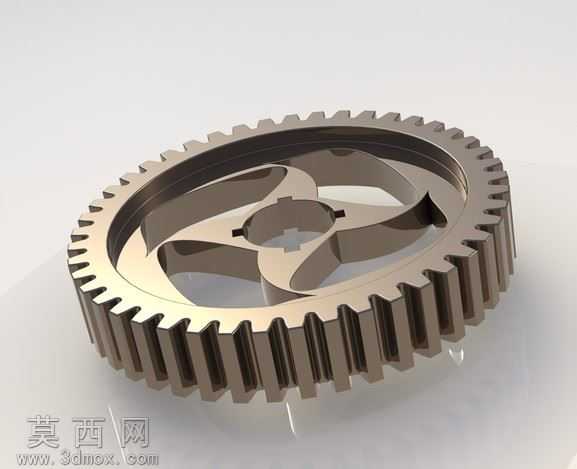

本作品为应用于汽车传动场景的复合型齿轮三维建模成果，建模阶段采用参数化设计逻辑完成整体结构搭建，首先根据齿轮传动的啮合参数确定外齿圈的模数、齿数、压力角等核心参数，通过渐开线齿廓的精准绘制保证齿形的啮合精度，外齿部分采用直齿结构设计，可保障传动过程中载荷传递的平稳性，适配汽车传动系统中定速比传动的工况需求。模型主体采用一体化中空辐板式结构设计，在轮体内部设置多组对称分布的异形减重空腔，在不降低轮体结构强度、不影响传动刚性的前提下，有效降低齿轮自身重量，减少传动过程中的转动惯量，提升传动响应效率，适配汽车零部件轻量化的设计要求。轮体边缘均匀布置多组定位小孔，可用于齿轮与配套传动构件的装配定位，保障装配同轴度，降低传动过程中的偏载风险。材质渲染阶段采用金属合金钢材质效果，还原工业齿轮表面的金属哑光质感，对齿面、轮体内壁、辐板表面分别设置不同的粗糙度参数，齿面部分设置更高的光洁度表现，模拟实际加工中齿面磨削处理的工艺效果，轮体非配合面保留适度的粗糙质感，还原真实机加工零件的表面特征。结构设计上兼顾了传动强度与装配适配性，轮体中部的空腔结构同时可作为润滑介质的流通通道，在齿轮运转过程中可容纳部分润滑油，降低啮合齿面的磨损，提升零件使用寿命。建模过程中对所有结构转角处均设置了合理的工艺圆角，避免应力集中问题，符合机械加工的工艺要求，不存在无法加工的尖锐死角结构，整体模型结构完整，齿形啮合面无破面、无几何错误，可直接用于装配仿真、运动模拟以及后续的工程图导出、加工工艺编制等工作，能够直观展现该复合型齿轮的结构特点与设计优势，为汽车传动系统的相关设计工作提供可靠的三维模型参考。
