水处理系统用布水式水帽结构设计

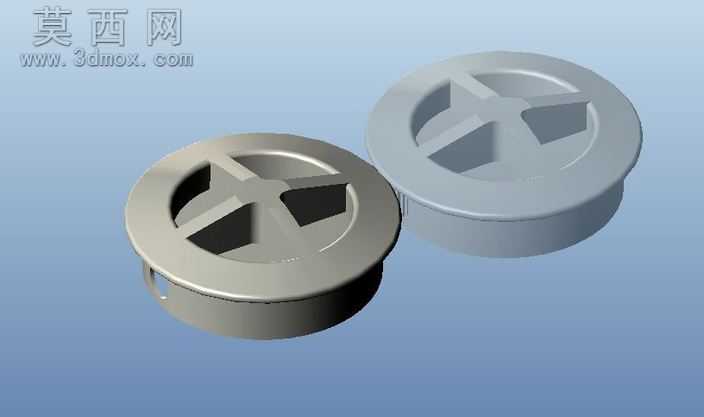

本模型为水处理过滤系统核心布水部件水帽的三维设计成果，建模阶段采用参数化特征构建逻辑，先以旋转特征生成水帽的环形基座主体，再通过拉伸切除与阵列特征完成顶部十字形通流槽的结构设计，侧边定位卡扣则通过扫描与布尔运算实现一体化成型，所有特征参数均可根据实际安装管径、通流流量需求进行快速调整，适配不同规格的过滤罐体安装场景。渲染阶段采用哑光工程塑料材质模拟实际产品的PP或ABS材质质感，通过环境光遮蔽效果凸显结构的棱角与曲面过渡关系，顶部通流槽的内壁做了微小的圆角处理，既避免流体经过时产生应力集中，也能减少长期使用过程中杂质卡滞的概率。结构设计上充分考虑了水帽的实际使用需求，环形基座的外径公差控制在合理范围，可与罐体安装孔实现过盈配合或卡扣式快速安装，顶部十字筋条在保证通流面积最大化的同时，具备足够的结构强度，可承受过滤层反冲洗时的反向压力，不会出现形变或断裂问题。整体设计遵循流体力学优化逻辑，通流槽的倾斜角度经过反复调整，可实现均匀布水、有效拦截过滤介质的双重作用，避免过滤罐内出现布水死角、滤料流失等常见问题，模型的结构细节完全还原了量产产品的设计要求，可直接用于产品开模前的结构验证、装配模拟以及流体仿真分析，帮助设计人员提前预判结构缺陷，缩短产品开发周期。
