弹簧压紧式双向块式离合器结构三维模型

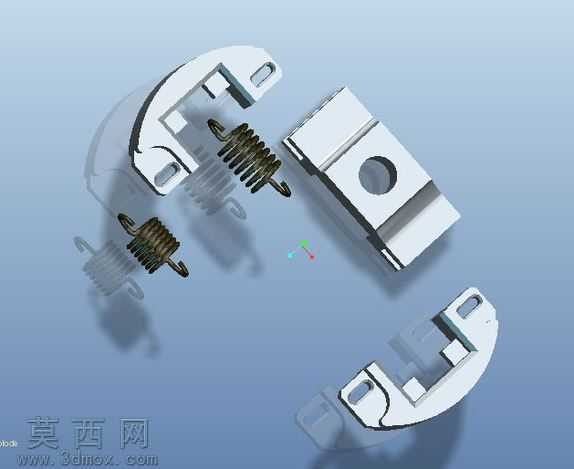

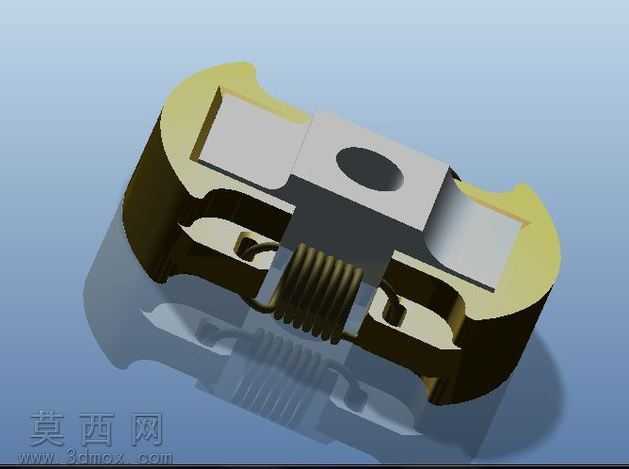

本作品为弹簧压紧式双向块式离合器的三维建模成果，建模过程严格遵循机械传动部件的设计规范，在三维建模软件中完成全参数化的结构搭建，首先通过草图绘制勾勒出离合器主体的对称式轮廓，采用双向对称的摩擦块布局设计，主体基座采用半环形包覆结构，为内部的压紧机构提供稳定的安装支撑。建模过程中对各零件的配合公差进行了参数化设定，中部的压紧弹簧采用螺旋扫描特征完成建模，精准还原弹簧的线径、节距与有效圈数，确保弹簧的预紧力参数符合离合器接合状态下的摩擦力传递要求；两侧的摩擦接合块采用拉伸与切除特征组合加工，预留出弹簧安装的定位槽位，保证摩擦块在基座导槽内可沿径向顺畅滑动，实现接合与分离的动作逻辑。渲染阶段采用分层材质赋予方案，离合器主体基座采用黄铜质感金属材质，调整材质的粗糙度与反射参数，还原铜质零件的哑光金属质感；摩擦接合块采用调质钢材质，设置较低的粗糙度参数体现钢制零件的机加工表面质感；压紧弹簧采用弹簧钢材质，添加细微的表面纹理模拟弹簧绕制过程中的加工痕迹；背景采用渐变浅蓝底色，添加柔和的环境光与定向光源组合，通过光影效果突出零件的结构层次，在零件下方添加软阴影增强模型的立体感与真实感。结构设计上采用常接合式的设计思路，依靠弹簧的预紧力推动两侧摩擦块向外张开，与外接传动轮的内壁压紧产生摩擦力，实现扭矩的传递，当需要分离时可通过外部操纵机构克服弹簧力推动摩擦块回缩，切断动力传递路径；整体结构无冗余零件，各部件的定位精准，导槽与摩擦块的配合间隙设置合理，既保证动作的顺畅性，又避免间隙过大导致的传动冲击。建模过程中对所有活动部件进行了运动干涉检查，验证摩擦块在全行程范围内无卡滞、无干涉，弹簧在压缩与回弹过程中与周边零件无剐蹭，整体模型可直接用于传动系统的原理演示、结构优化参考以及相关教学场景使用，完整还原了该类块式离合器的核心结构特点与工作逻辑。
