三工位1.5mL格温控磁化处理模块

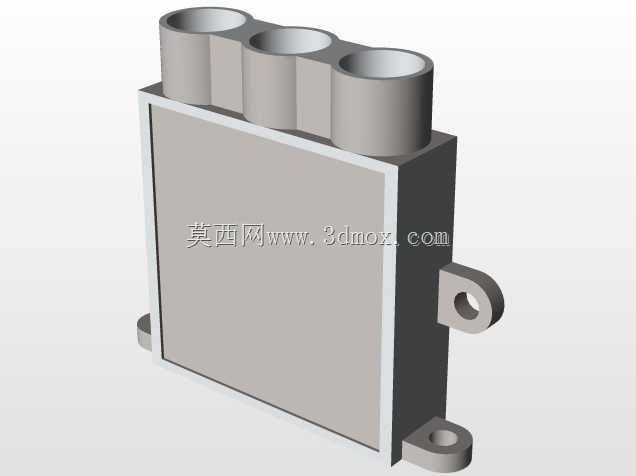

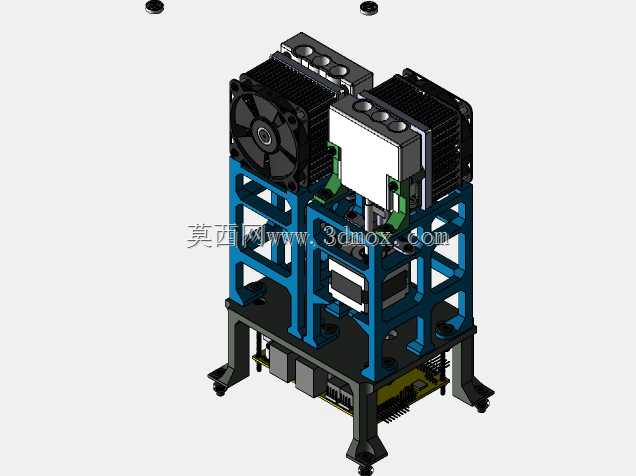

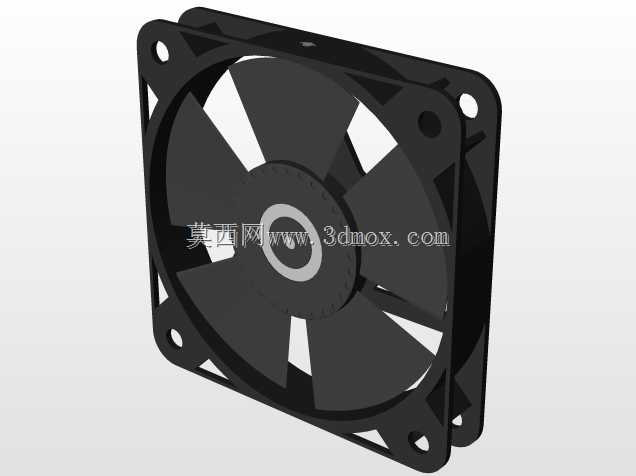

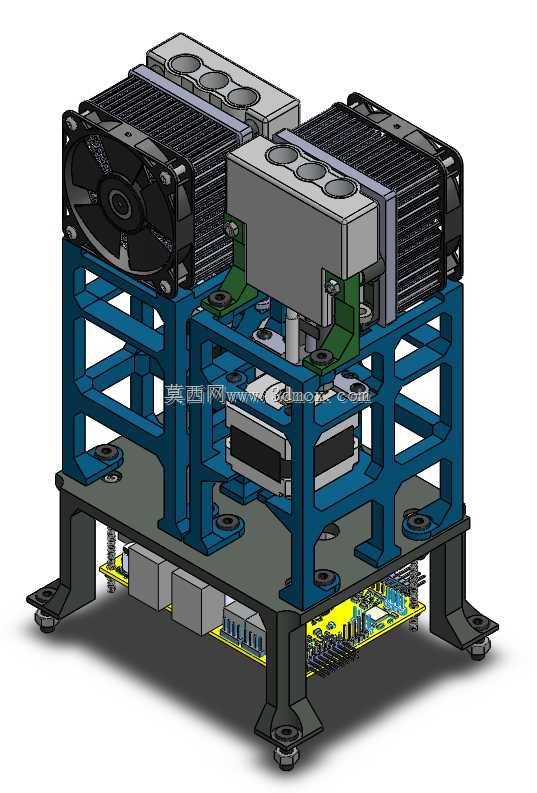

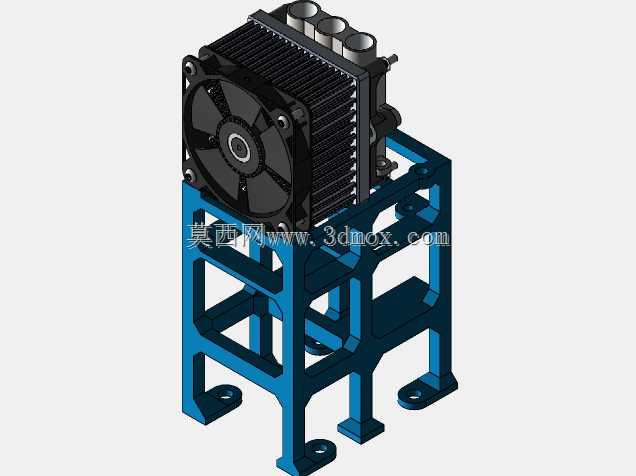

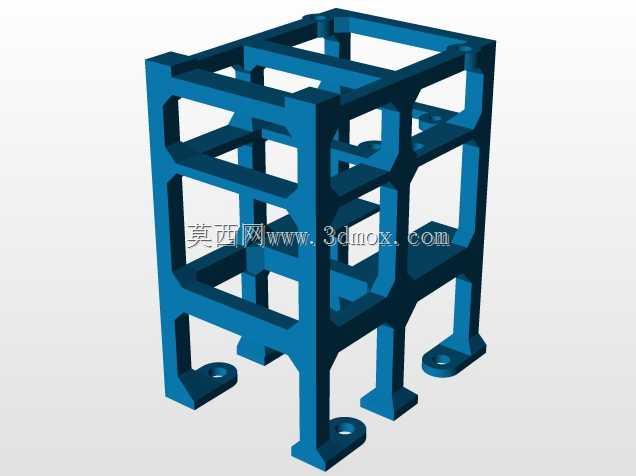

该模块面向实验室微量液样前处理场景设计，主要适配分子生物学、材料科学领域中需要精准控温同时施加磁化场的实验流程，可同时承载3支1.5mL标准离心管，完成指定温度区间内的磁化孵育作业，解决传统单工位处理效率低、温控与磁化模块分体安装对位偏差的问题。从结构布局来看，模块采用双层堆叠式设计，上层为两组并行的温控磁化执行单元，每组单元集成半导体制冷片、散热鳍片、轴流风扇与磁化发生组件，散热鳍片采用密齿铝挤结构，配合80mm规格轴流风扇形成强制对流散热路径，可保证半导体制冷片在满功率运行时热端温度维持在合理区间，避免热堆积导致的控温精度漂移。下层为承载框架与控制电路安装区，蓝色方通焊接框架作为主体承力结构，底部采用四点式可调脚杯支撑，可在不平整的实验台面上完成水平调平，脚杯调节行程预留10mm余量，适配不同厚度的减震垫安装需求。框架下层预留PCB安装位，板载温控驱动电路、磁化模块供电回路与通讯接口，接线端全部采用快插式端子，方便后期维护时的线路拆装。设计过程中优先考虑工位的对位精度，每个1.5mL管位都设计有独立的定位沉孔，沉孔深度12mm，与标准离心管的锥度段完全贴合，保证管外壁与半导体制冷面的接触面积最大化，减少接触热阻；磁化组件紧贴管位侧壁安装，磁场作用范围完全覆盖管内液样区域，避免出现磁化死角。安装边界方面，模块整体 footprint 控制在200mm×150mm范围内，总高度不含脚杯调节余量为180mm，可直接放入标准实验台架的层板空间，侧面预留M4安装孔位，既可以独立放置使用，也可以通过螺丝固定在自动化实验流水线的安装板上，适配不同集成场景的安装需求。散热风道采用侧进上出的走向，风扇进风侧预留20mm的无遮挡空间，避免进风受阻导致散热效率下降，框架上的走线槽全部设计在结构内侧，既可以保护线路不被剐蹭，也能让整体外观更整洁，减少积灰死角。每个温控单元都独立配置温度反馈传感器，可实现单工位独立控温，两组单元可分别设置不同的温度参数，满足平行对照实验的使用需求，磁化模块的供电回路单独设置开关，可根据实验需求选择是否开启磁化功能，适配更多样的实验流程。
