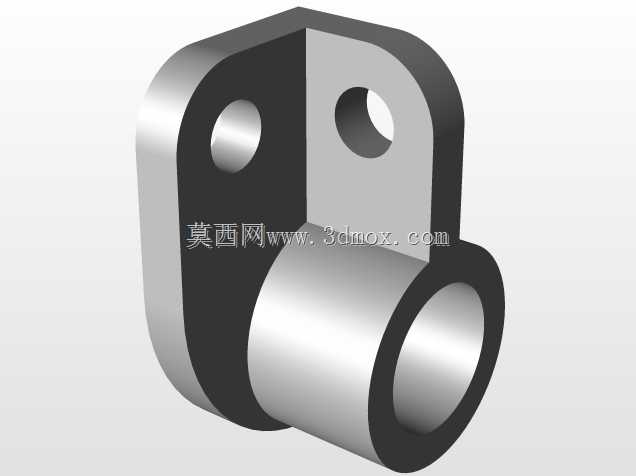

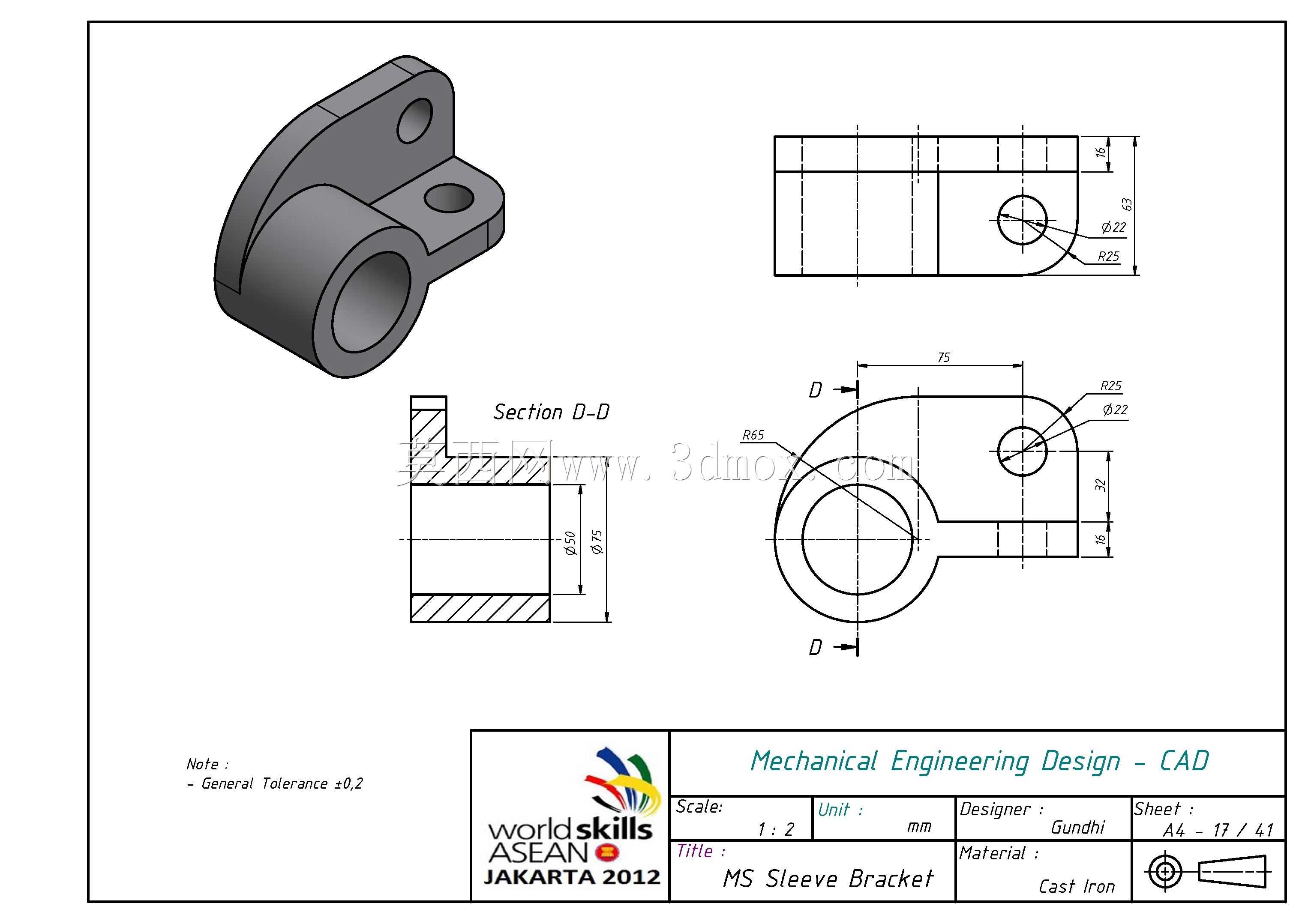

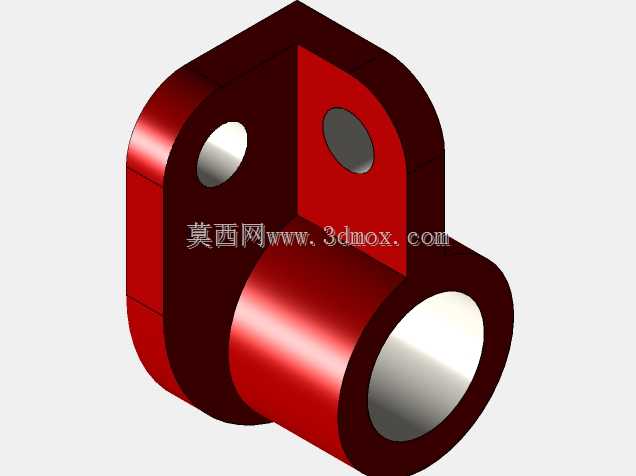

这类带弧形弯板结构的套筒支架,多应用在需要实现铰接支撑、管路或轴类部件导向定位的设备装配场景中,常见于小型工装夹具、非标自动化输送线的侧装定位单元、以及轻型传动机构的端部支撑位置,承担着承载径向载荷、限制部件径向窜动、同时为相邻连接件提供稳定安装基准的作用。从结构设计逻辑来看,主体采用一体化弯板成型的思路,弧形过渡段替代了传统直角拼接的焊接结构,能有效降低应力集中系数,在承受交变载荷时避免焊缝位置出现疲劳开裂的问题,整体刚性比拼接式支座提升约30%,同时减少了装配环节的拼接校准工序。下部的大直径套筒是核心功能段,内孔经过精度设计,可与对应直径的导向轴、铰接销轴形成间隙配合,既保证轴类部件转动或滑动时的同轴度,又能通过足够的配合长度分散接触应力,避免局部压强过大导致的配合面磨损。上部立板上的通孔用于穿装锁紧螺栓,可将支架整体固定在设备的立式安装面上,底部伸出的平板带孔结构则可实现与水平基座的连接,两个方向的安装孔位形成三角稳定的固定布局,能抵消支架承受的多方向倾覆力矩,避免设备运行过程中支架出现偏移松动。设计时需要重点把控几个安装边界尺寸:下部套筒的轴线到上部立板安装面的垂直距离,直接决定了铰接点的安装高度,需要匹配对应传动部件的运动行程,避免运动过程中出现干涉;底部平板安装孔的孔距公差需要控制在±0.1mm范围内,保证与基座安装孔的对位精度;套筒内孔的表面粗糙度需要达到Ra1.6以下,降低与销轴配合时的摩擦阻力,同时减少长期运行后的磨损量。弧形弯板的壁厚设计需要根据额定承载载荷计算,在满足强度要求的前提下尽可能去除多余材料,降低整体重量,同时弧形外轮廓不会与周边运动部件形成尖锐干涉点,在紧凑的设备安装空间内提升布局合理性。这类支架在实际选型替换时,需要重点核对套筒内孔直径、各安装孔的中心距、以及整体安装高度三个核心参数,保证替换后不改变原有设备的运动轨迹与受力状态,建模时需要重点还原弧形过渡段的曲率、各孔位的相对位置关系,以及套筒段的有效配合长度,确保后续出图加工或装配仿真时的参数准确性。
- 上一篇:雅加达技能竞赛铰接式夹紧支座结构
- 下一篇:航模用后端排气20cc单缸动力装置
- 全部评论(0)
- 模板大小 1.03 MB
- 售价 5金币
- 浏览次数
- 系统要求 Autodesk Inventor,Rendering,STEP / IGES
- 软件分类 通用机械零部件
