伸缩式阻尼缓冲减震部件结构设计

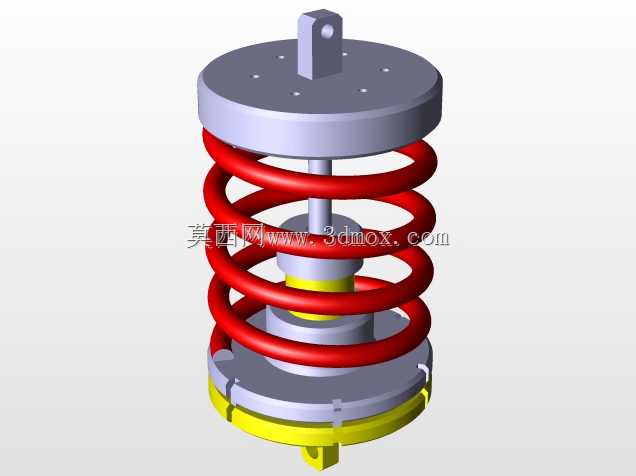

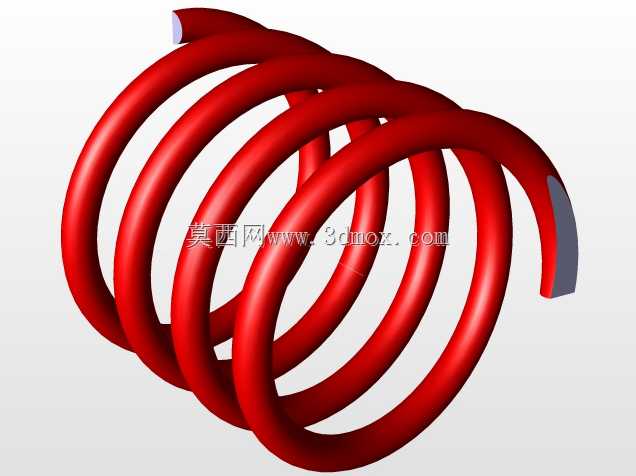

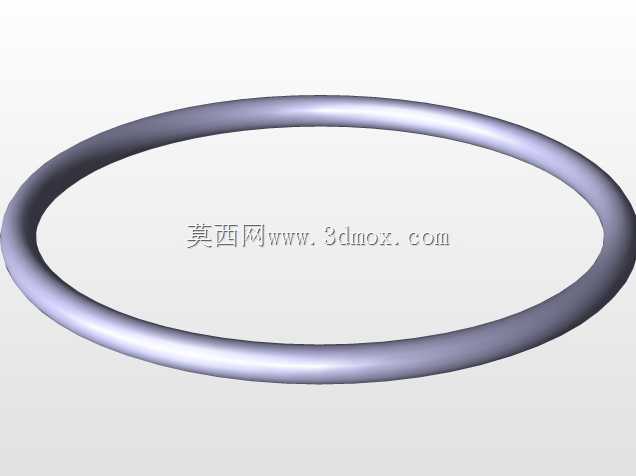

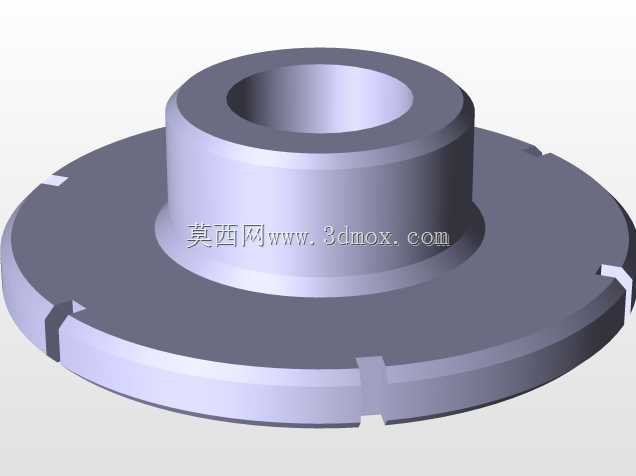

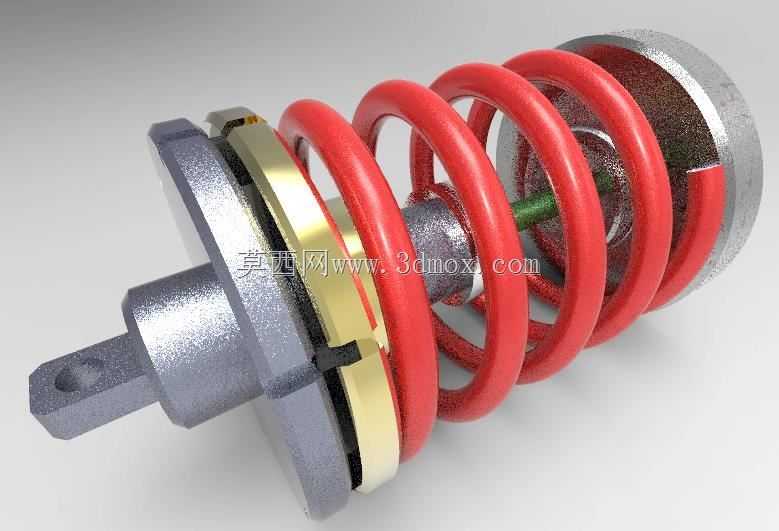

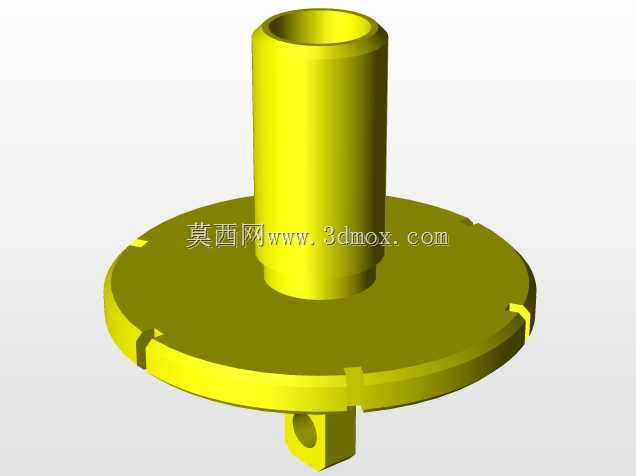

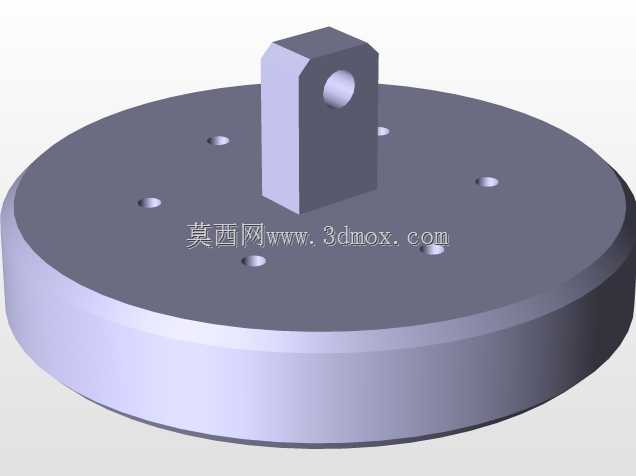

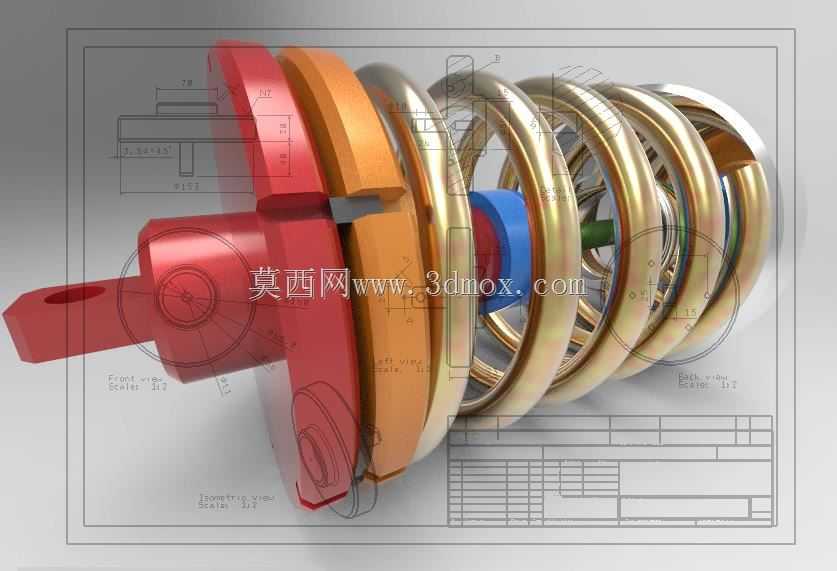

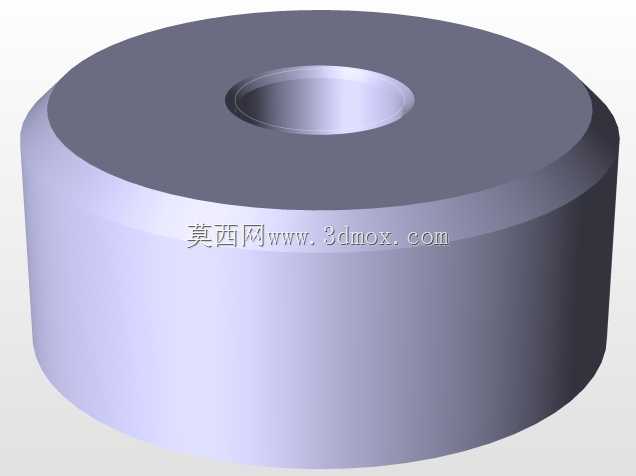

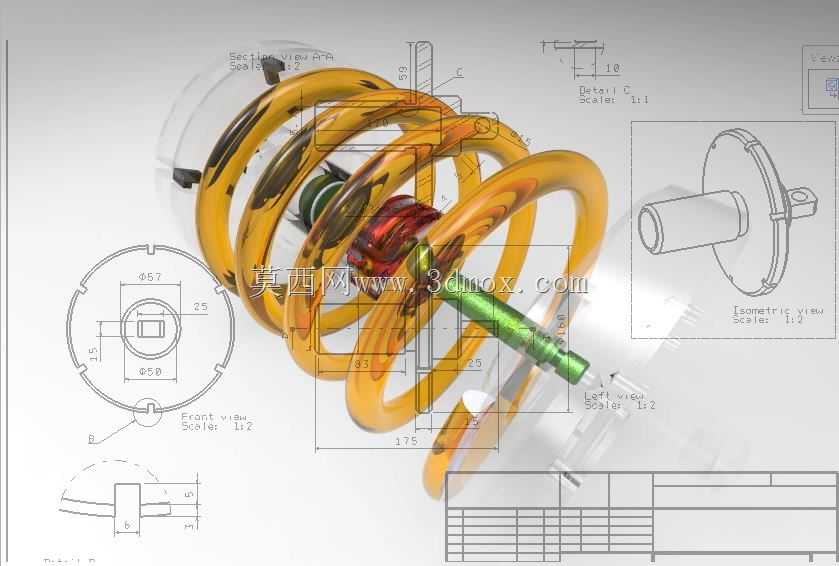

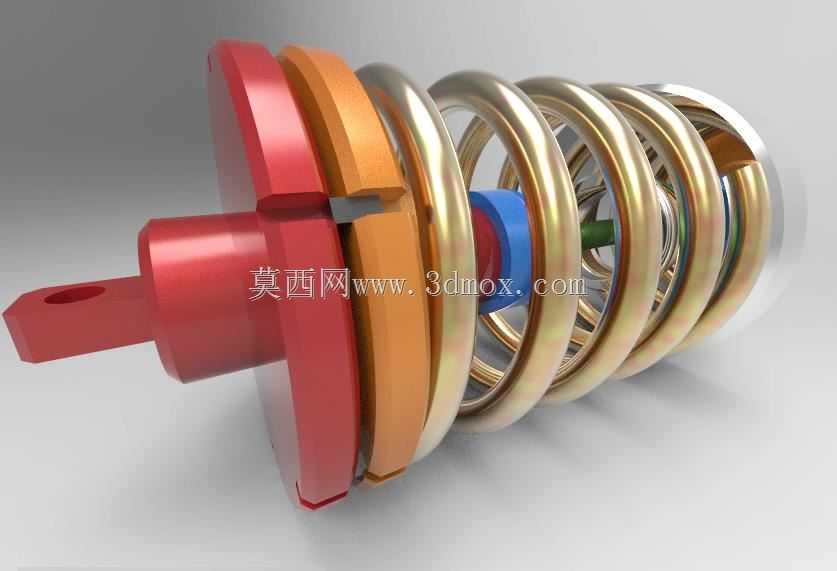

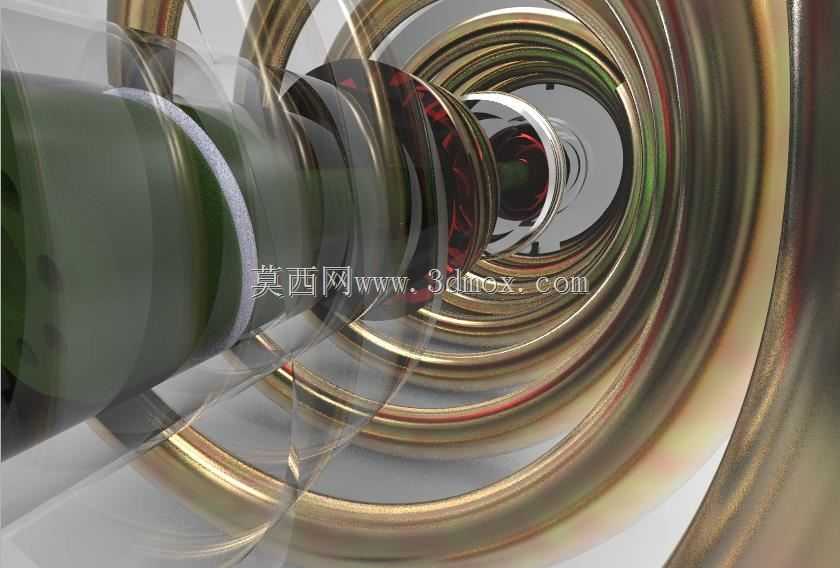

这类伸缩式阻尼缓冲部件，多应用在需要往复运动缓冲、冲击载荷吸收的机械工况中，比如小型自动化设备的行程末端缓冲、轻型输送线的工位阻挡减震、小型动力设备的振动隔离场景，核心作用是将瞬时冲击动能通过结构阻尼与弹性元件逐步耗散，避免刚性碰撞带来的结构变形、零件疲劳损坏问题。从结构设计逻辑来看，该部件采用同轴嵌套的伸缩布局，核心弹性元件采用圆柱螺旋压缩弹簧作为主缓冲力来源，弹簧刚度匹配常规轻载缓冲场景的载荷需求，伸缩导杆与导向套采用小间隙配合，保证往复运动过程中不会出现卡滞、偏磨问题，前端的安装杆带定位扁位，适配常见的支架安装孔位，不需要额外加工复杂的定位结构就能完成固定。设计时优先考虑了安装边界的适配性，整体径向最大尺寸控制在弹簧外径范围，轴向伸缩行程覆盖常规轻载缓冲的常用行程区间，安装时两端分别固定在冲击源与固定基座上，当外部冲击载荷作用在前端导杆上时，导杆沿轴向向后压缩弹簧，同时嵌套的阻尼结构提供与运动速度正相关的阻尼力，避免弹簧压缩到极限位置出现回弹冲击。不同层级的环形限位片分别承担弹簧限位、行程限位的作用，每一层限位片的台阶尺寸都经过配合公差计算，保证伸缩过程中各零件不会出现径向窜动，同时预留了足够的磨损余量，长期往复运动后也不会因为配合间隙变大出现异响、偏载问题。从实际选型角度看，这类结构不需要额外外接液压或气动动力源，纯机械结构的可靠性更高，维护成本低，适合在无动力辅助的被动缓冲场景使用，建模过程中对各配合面的公差、弹簧的并紧高度、伸缩行程的极限位置都做了完整的干涉检查，所有运动部件在全行程范围内都不存在干涉问题，可直接用于同类缓冲部件的结构参考、样机试制的三维校核，也能作为非标设备缓冲结构的设计参考，帮助结构工程师快速完成缓冲部件的选型与结构适配，减少重复建模的工作量。
