Creo图形驱动参数化曲面成型结构演示

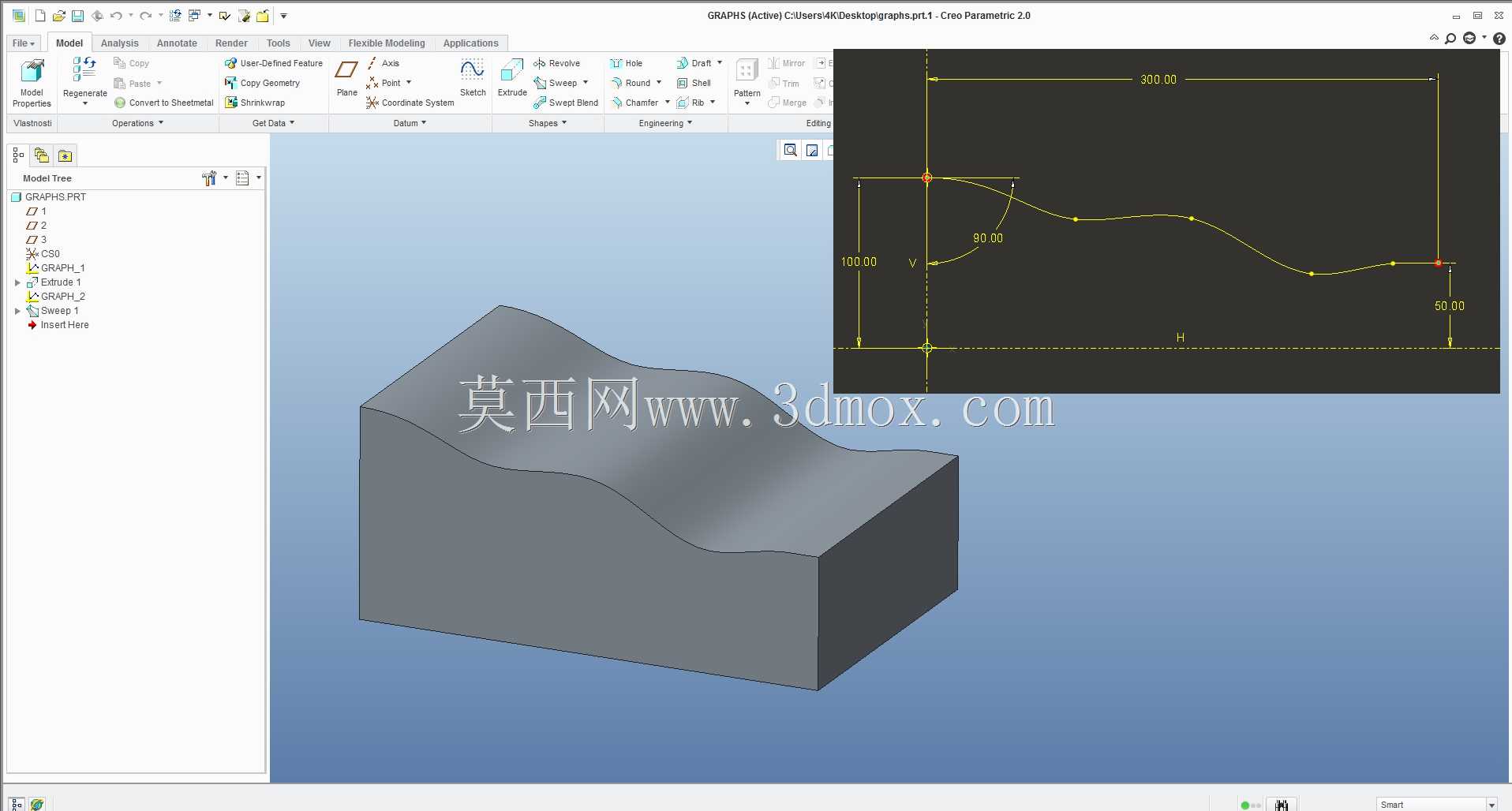

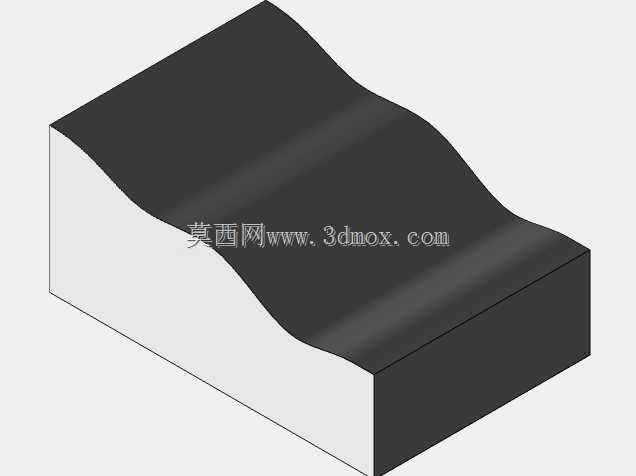

在非标设备的定制化结构设计场景中，经常会遇到需要根据外部轮廓数据快速调整实体曲面形态的需求，比如物料导流面的适配、人机交互操作面的弧度优化、异形密封贴合面的形态匹配，这类结构如果采用传统的逐特征建模方式，每次调整轮廓都需要重新编辑草绘、重构曲面特征，不仅迭代效率低，还容易出现特征参考丢失、曲面破面的问题。这个参数化结构的设计核心，是将草绘平面内的轮廓曲线作为图形驱动源，把曲线的控制点坐标、曲率变化参数直接关联到实体顶部曲面的成型逻辑中，当调整草绘内的驱动曲线形态时，实体的曲面部分会自动跟随曲线的变化完成重构，不需要手动逐个修改曲面的边界约束或控制点位置。从结构的安装边界来看，底部为规则的矩形实体基座，基座的侧边平面均为垂直于底面的规整平面，可直接与设备的安装平台通过螺栓连接固定，基座的高度尺寸预留了足够的加工余量，可根据实际安装场景的需求铣削调整底面平面度，不需要改动上部的曲面成型逻辑。上部的曲面部分从基座的顶面边缘开始延伸，曲面与基座侧壁的交接处采用了小半径圆角过渡，避免应力集中的同时，也能减少加工过程中刀具接刀的痕迹。在实际的工程应用中，这种图形驱动的参数化设计思路可以延伸到更多异形结构的设计场景，比如输送设备的异形导料槽曲面、包装设备的成型模腔曲面、工装夹具的异形定位面，只需要替换对应的驱动轮廓曲线，就能快速生成符合轮廓要求的实体结构，不需要重新搭建整个特征树。设计过程中需要注意驱动曲线的连续性约束，曲线的相邻控制点之间要保持G1以上的连续，避免生成的曲面出现褶皱、曲率突变的问题，同时要给曲面的偏移、加厚特征预留足够的参数余量，防止后续做壳体、抽壳特征时出现几何计算失败的情况。这类参数化结构的建模逻辑，核心是把可变的轮廓形态交给图形驱动特征管控，把固定的安装基准、连接结构作为不变的基础特征，实现可变形态与固定安装结构的参数关联，在面对多版本轮廓迭代的设计需求时，能大幅减少重复建模的工作量，也能保证不同版本结构的安装尺寸一致性，避免因为曲面调整导致安装接口尺寸出现偏差。
