多层物料分级振动筛分设备结构设计

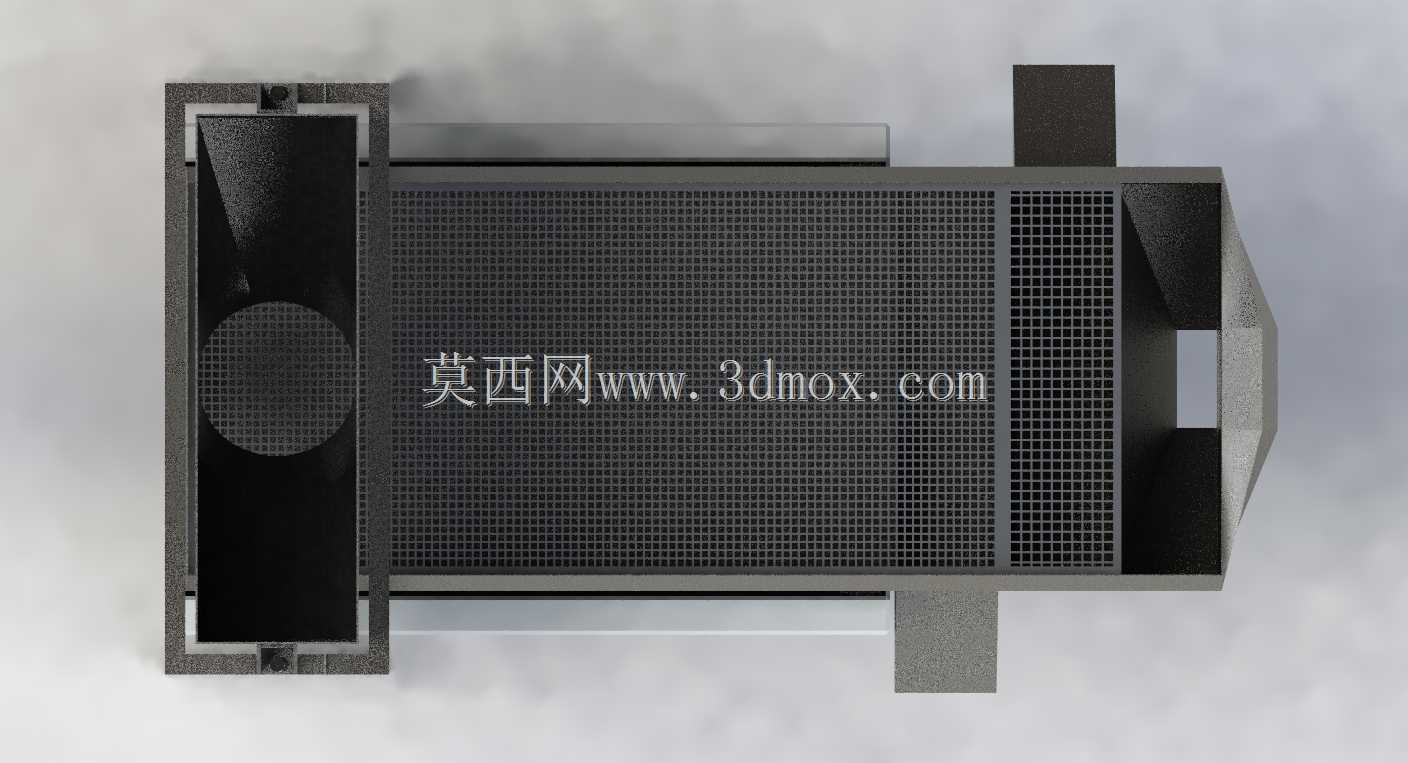

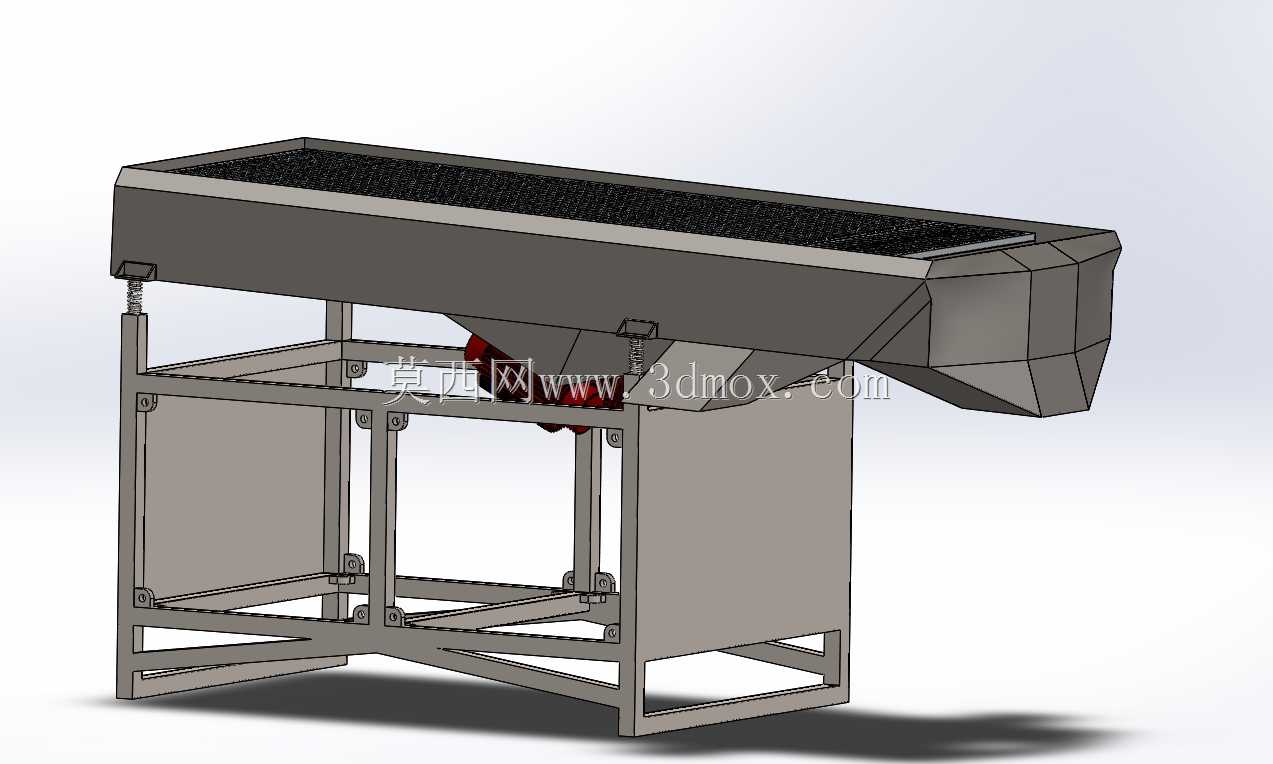

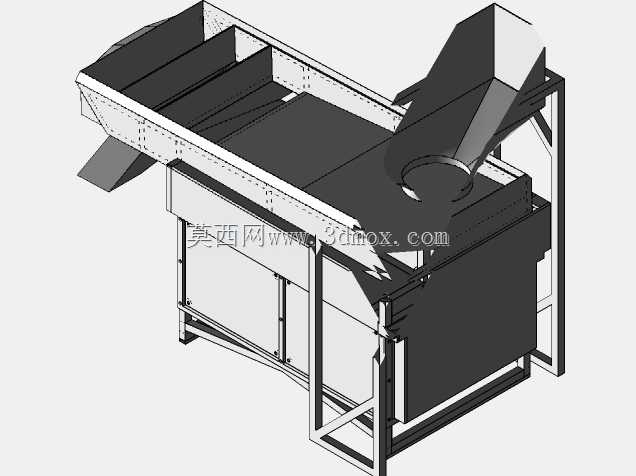

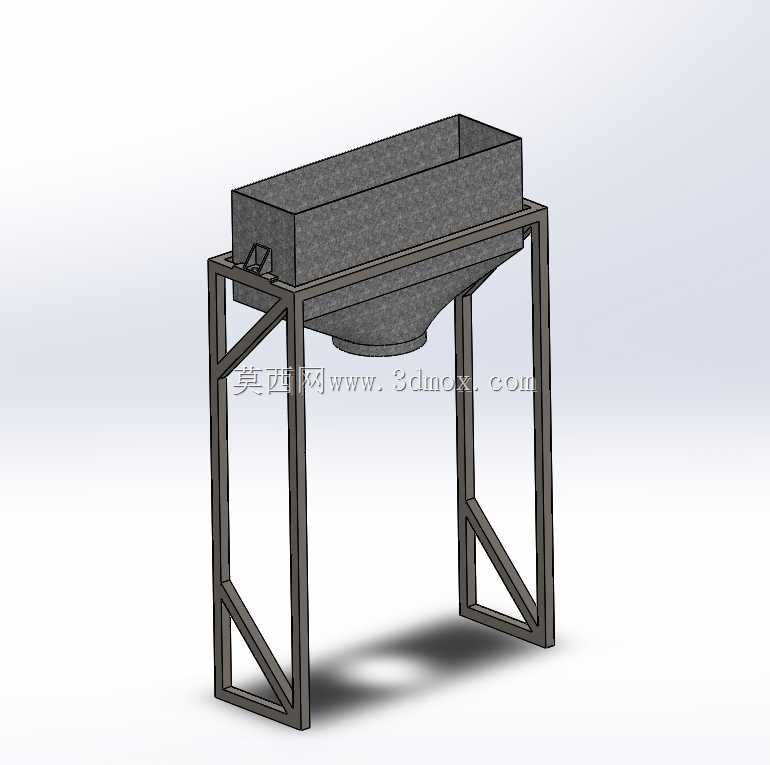

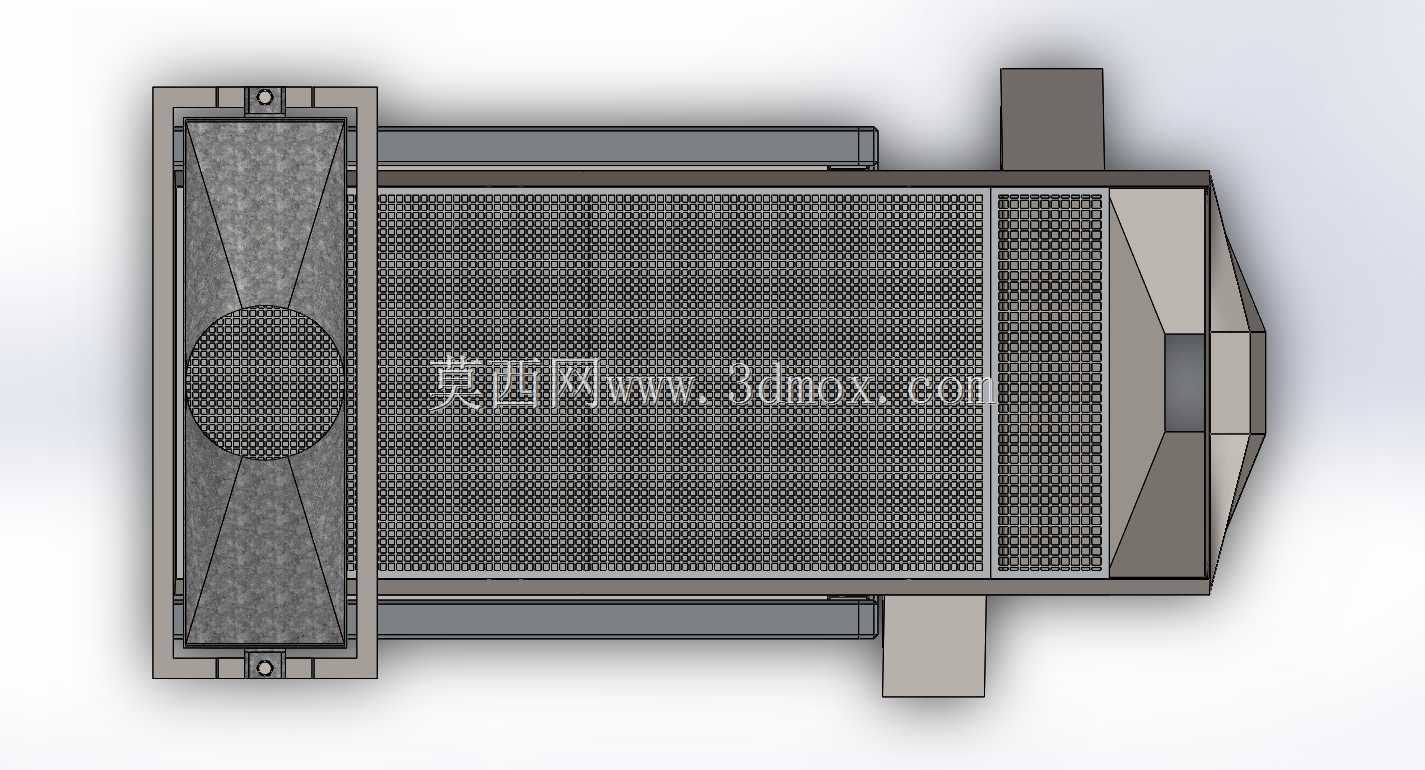

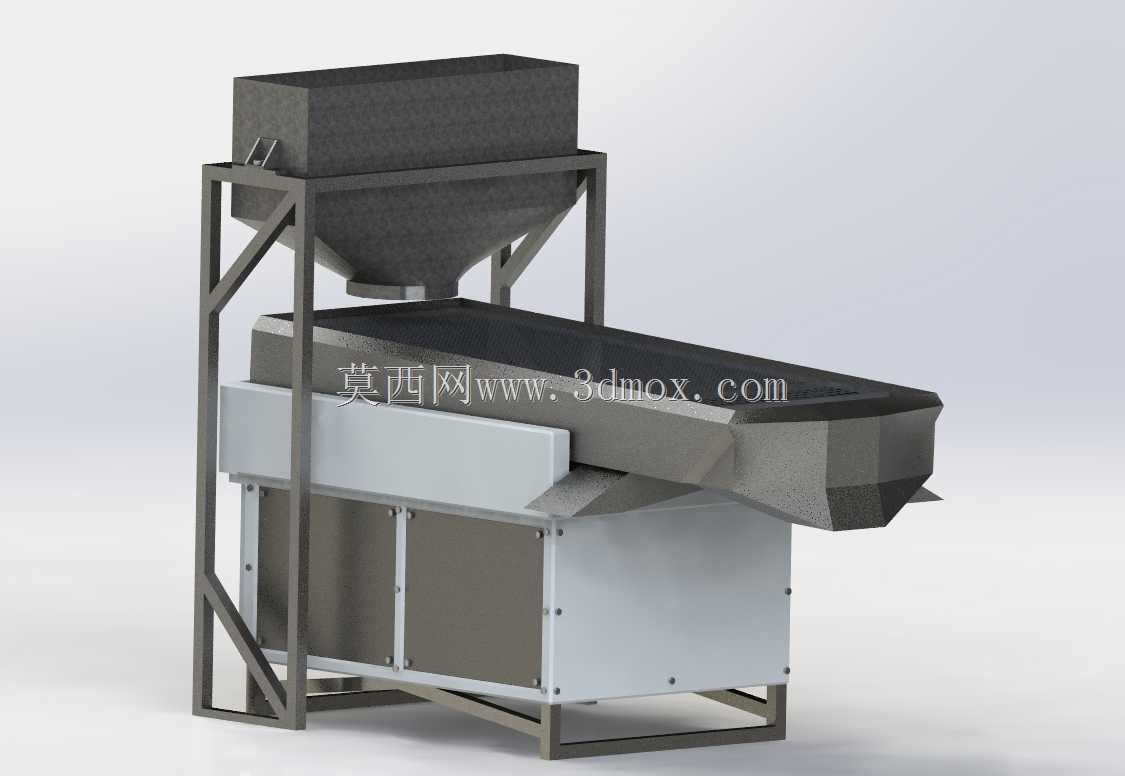

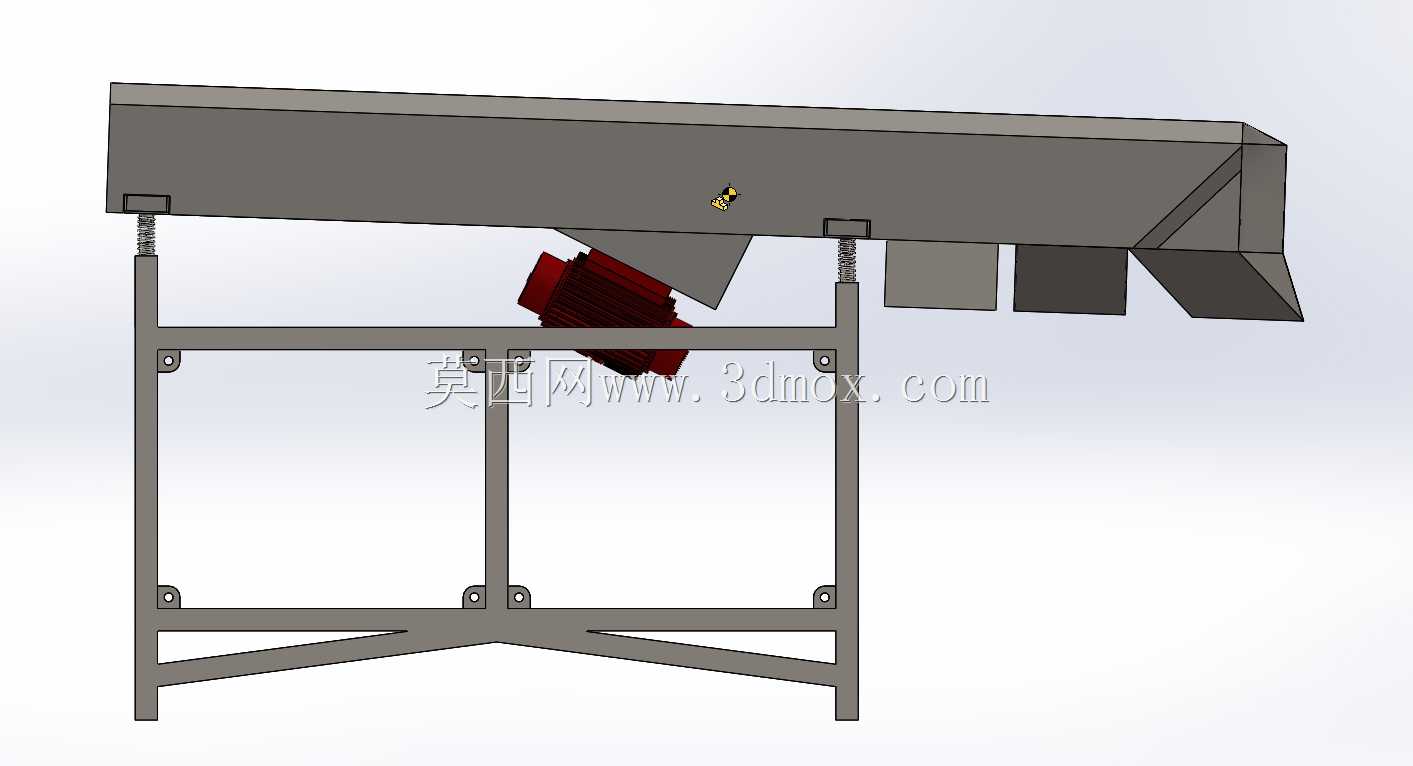

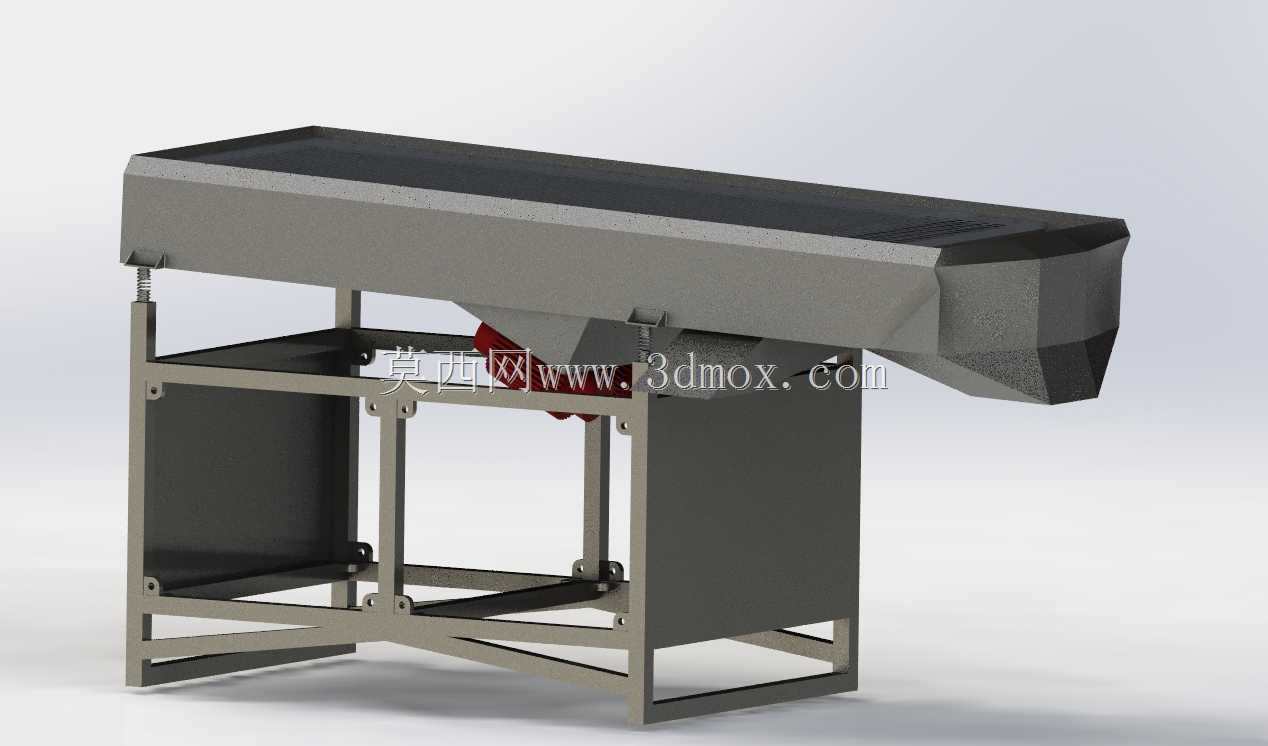

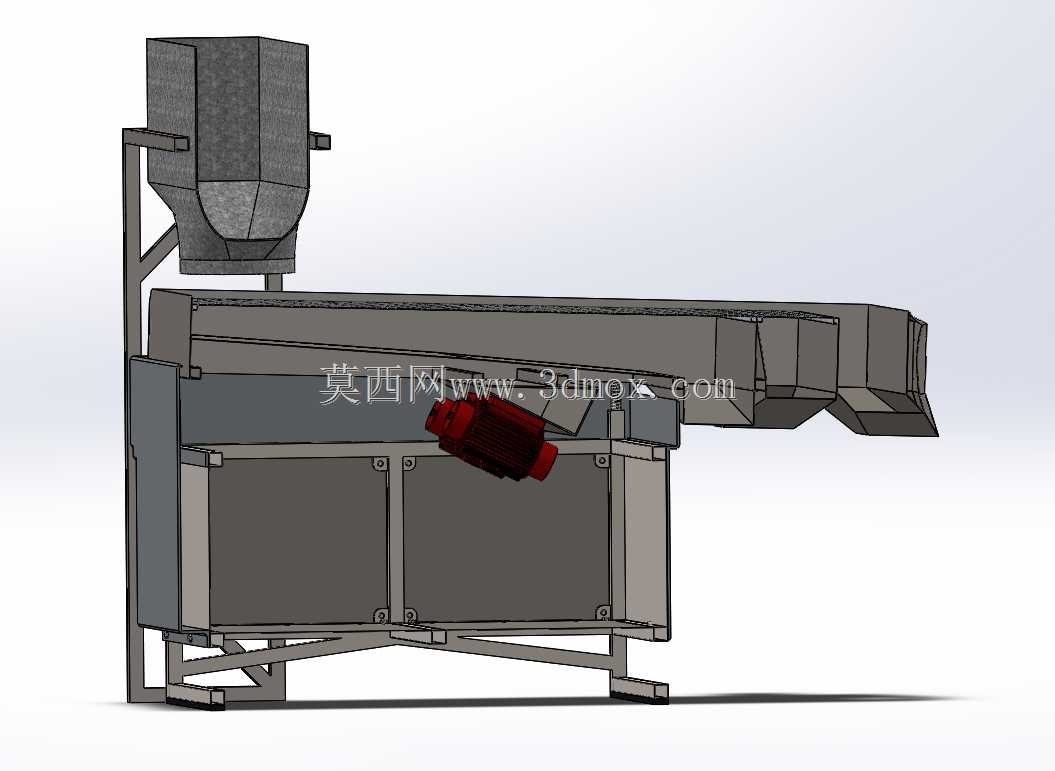

在粮油加工、农副产品清选、小型建材颗粒分级的生产场景中，这类筛分设备是原料预处理环节的核心单元，主要承担混合物料的粒径分级、杂质剔除作业，可一次性输出三种不同粒径规格的分选物料，适配从谷物清选、塑料粒子分级到干果除杂的多类作业需求，无需额外增设串联筛分工位即可完成三级分选，能有效压缩生产线的设备排布空间。从结构设计逻辑来看，设备采用上方进料斗+中部筛箱+下部机架的分层布局，进料斗设计为上宽下窄的锥斗结构，上部敞口尺寸匹配常规人工倒料或上游输送机落料的落点范围，锥段倾角设置为42度，可保证散体物料依靠自重顺畅滑落至筛面，不会在斗壁产生积料挂壁问题，进料斗通过型钢支架与下部机架刚性连接，支架采用斜撑加固的桁架结构，可抵消筛箱作业时传递的振动载荷，避免进料斗出现共振偏移。中部筛箱为设备的核心作业单元，筛面沿物料行进方向设置2度左右的下倾角，配合内置的振动驱动单元，可让进入筛面的物料在沿筛面向出料端行进的过程中完成透筛分级，不同粒径的物料分别从对应层的出料口排出，筛箱侧面设置快拆式检修盖板，日常更换筛网、清理筛面堵塞物时无需整体拆解筛箱结构，可大幅缩短设备维护的停机时长。下部机架采用型钢焊接的框架式结构，底部预留水平调节脚座的安装位，安装时可根据车间地面平整度调整设备水平度，保证筛面倾角处于设计范围内，避免出现物料偏流、筛分精度下降的问题，机架内部预留振动驱动组件的安装空间，驱动单元与机架之间设置减振元件，可将设备作业时的振动传递率控制在合理范围，避免振动传导至车间地面影响周边设备的正常运行。从安装边界来看，设备整体占地尺寸适配中小型生产车间的工位排布，进料口高度匹配常规人工投料的操作高度，无需额外搭建投料平台，三个出料口的高度可直接对接下游的接料容器或输送设备，无需额外增设转接溜管，设备整体的外接动力接口统一布置在机架侧方，现场布线时可直接对接车间动力线路，减少现场安装的改造成本。在实际选型适配时，可根据待处理物料的堆积密度、粒径分布调整筛网的孔径与振动参数，针对含尘量较高的物料，还可在筛箱上部预留除尘接口，对接车间除尘系统即可避免作业过程中的粉尘外溢，满足不同生产场景的环保作业要求。
