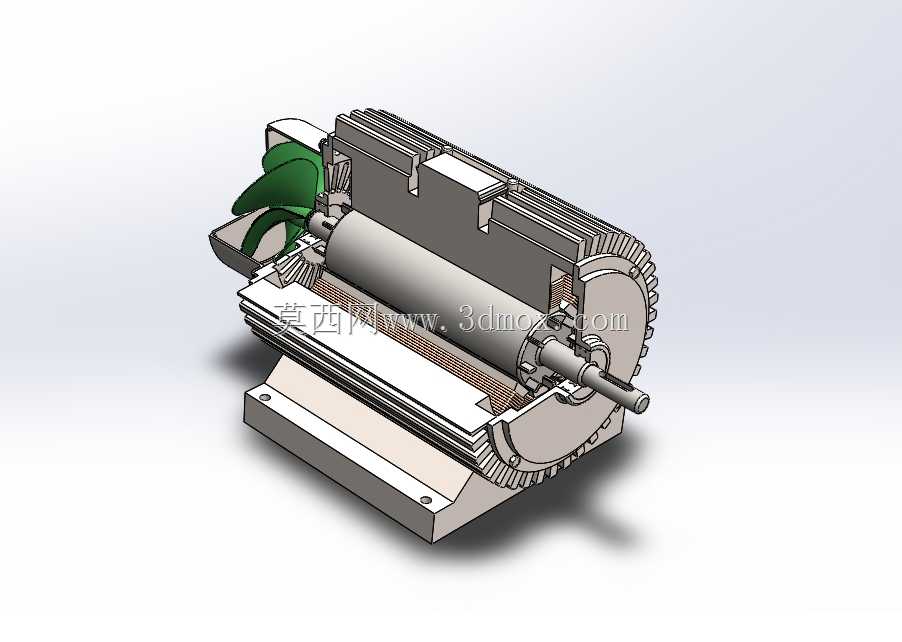

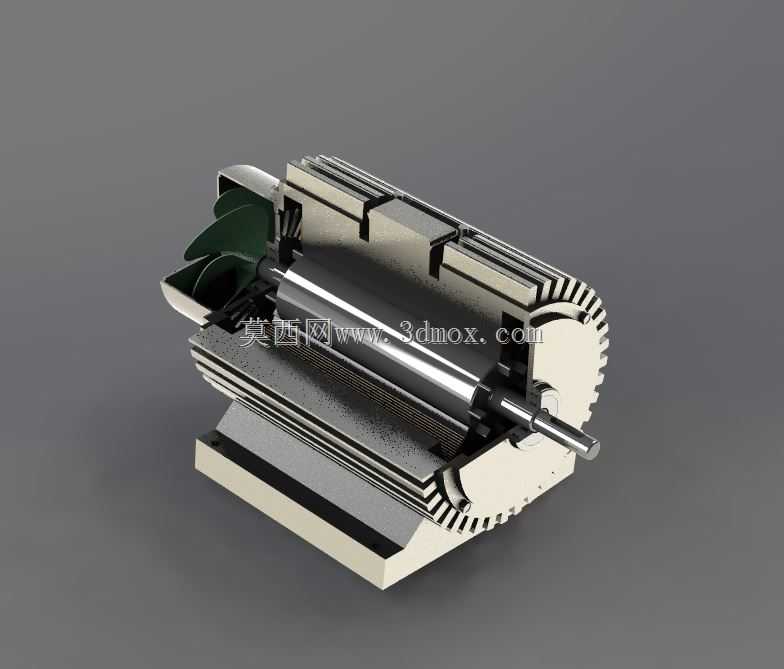

剖视结构展示工业电动机三维数模

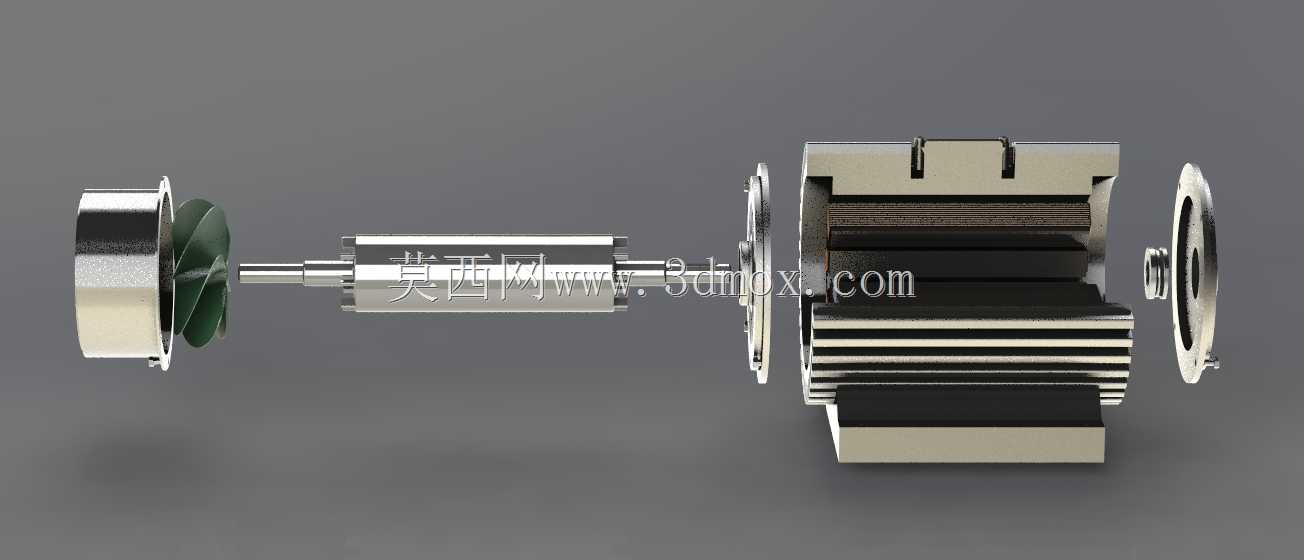

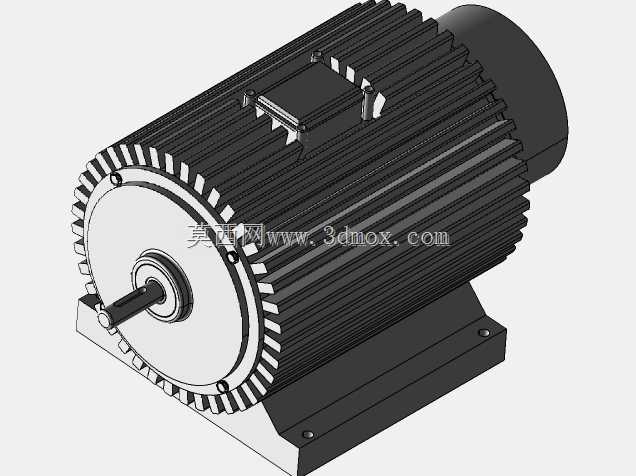

这款剖视展示的电动机三维数模，完整还原了通用中小型异步电动机的内部构造与外部安装特征，可直接用于设备配套选型的结构校核、传动系统装配干涉验证，以及机电一体化教学场景的结构演示。从实际工业应用场景来看，这类电动机广泛适配机床进给驱动、输送线动力单元、小型风机水泵配套、轻工包装设备动力源等工况，是离散制造业产线、通用机械设备中覆盖度最高的动力输出部件。模型采用半剖视的设计呈现方式，没有做全封闭外壳遮挡，能清晰看到定子铁芯的叠片结构、鼠笼式转子的导条排布、转轴的阶梯轴定位特征、尾部散热风叶的曲面造型，以及机座外侧的散热筋阵列结构，方便结构工程师快速核对内部部件的装配逻辑，不用反复拆解数模就能确认绕组、转子、端盖的配合间隙。在安装边界设计上，模型还原了底脚式安装的机座结构，底脚的安装孔位间距、孔径尺寸符合通用Y系列中小型电机的安装尺寸规范，转轴输出端的轴径、键槽尺寸也匹配常规联轴器、带轮的配合公差要求，工程师在做整机设备布局时，可以直接调用该数模核对安装空间，提前规避动力单元与周边机架、传动部件的干涉问题。设计思路上，这款数模没有做过度简化，既保留了散热风叶的导流角度、端盖的轴承室定位结构、接线盒的安装凸台这些细节特征，又没有冗余的细碎特征拖慢装配体运行速度，兼顾了展示精度与建模效率。从功能特性来看，模型呈现的结构完全对应实际电机的运行逻辑：尾部风叶随机轴同步转动，通过机座散热筋形成对流散热通道，定子与转子的气隙均匀度符合常规电机的设计要求，转轴两端的轴承位台阶定位清晰，能直观展示电机从电能输入到旋转扭矩输出的完整结构路径，不管是用于新设备的动力单元布局设计，还是用于电机维修培训的结构讲解，都能提供准确的结构参考。在做设备三维布局时，工程师可以直接提取该模型的安装面、输出轴轴线作为装配基准，快速完成电机与减速机、传动辊、带轮等部件的配合装配，不需要从零开始绘制电机外形，能大幅缩短前期方案设计的建模周期，同时半剖的结构形式也方便在做方案汇报时，清晰展示动力单元的内部构造逻辑，让非结构专业的项目参与人员也能快速理解动力传输路径。
