手动立式液压油压千斤顶结构设计

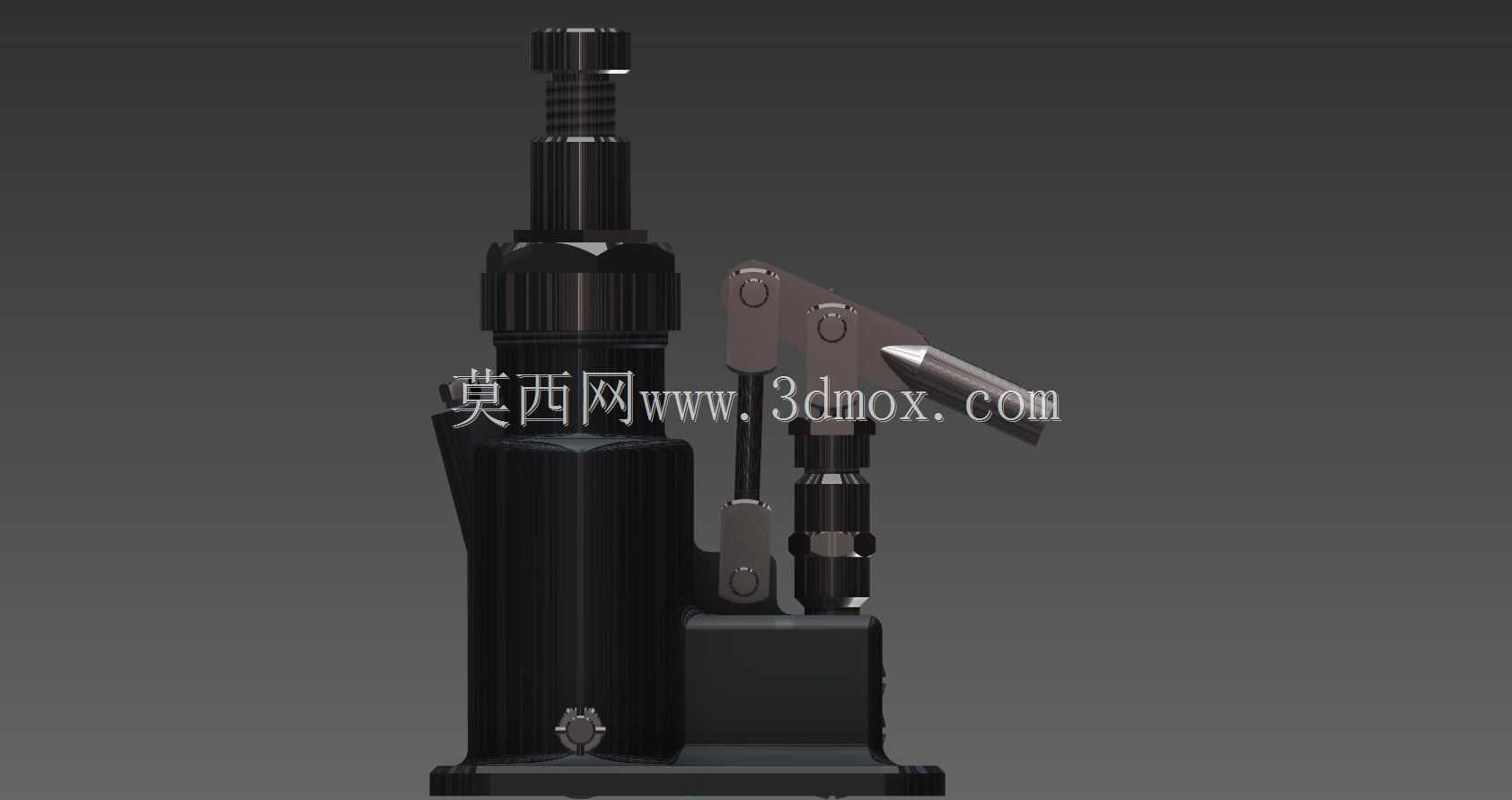

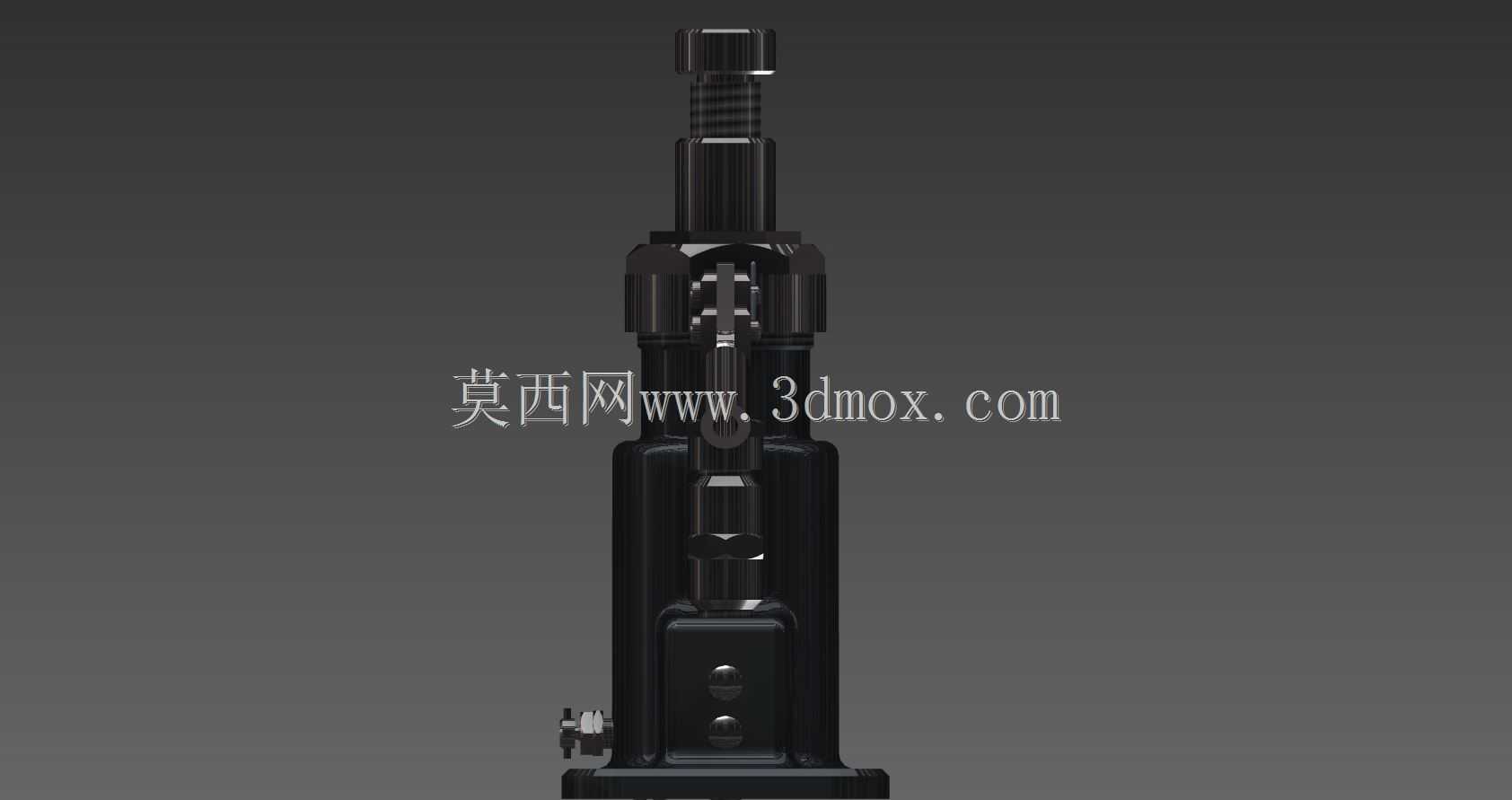

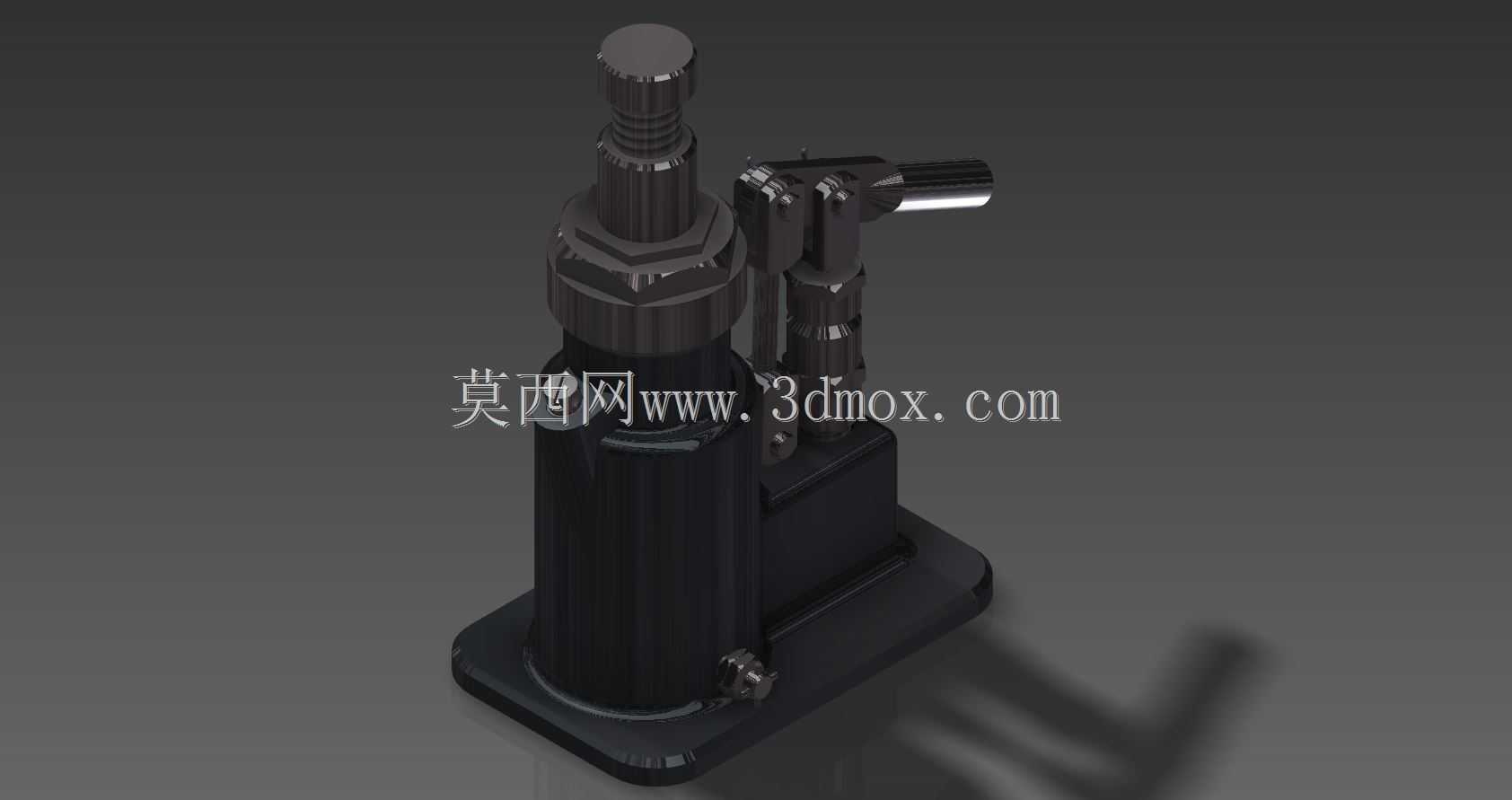

这款手动立式油压千斤顶的结构设计，完全围绕小型起重作业的实际工况展开，在汽修维保、小型设备安装、构件临时顶升这类场景中，这类手动液压工具的使用频率极高，不需要外接动力源，单人即可完成操作，是现场维保、应急作业场景里不可或缺的辅助工具。从功能逻辑上看，它依靠手动压杆驱动内置柱塞泵，将液压油压入主油缸腔，通过单向阀的锁止作用实现顶升行程的保持，卸荷阀集成在泵体侧方，旋转即可缓慢释放油压实现载荷的平稳下降，整套液压回路的布局紧凑，没有多余的外接管路，避免了现场磕碰导致的管路破损漏油问题。底座采用加宽的方形铸铁结构，在设计时充分考虑了作业面的支撑稳定性，底座底面做了防滑纹理处理，即使在略有油污的水泥地面上放置，也能保证顶升过程中不会出现侧滑偏移，底座与主油缸的连接位置做了加厚的过渡圆角，避免应力集中导致的焊缝开裂或者缸体变形。主油缸的外壁做了多级防滑棱结构，一方面方便安装时的夹持定位，另一方面也能增加油缸表面的散热面积，连续顶升作业时可以让液压油的热量更快散出，避免油温过高导致的密封件老化加速。顶部的顶升托座做了可微调高度的螺纹调节结构，在初始放置时可以先旋转托座调整到接近被顶构件的高度，减少压杆的空行程，提升作业效率，托座顶面开有环形防滑槽，接触被顶构件的金属底面时可以增大摩擦力，防止顶升过程中构件滑脱。手动压杆的铰接位置做了衬套设计，长期反复按压也不会出现铰接孔的磨损松旷，压杆的握持段做了滚花处理，手上沾有油污时也能保证握持牢靠不会打滑。整体结构的安装边界控制十分合理，底座的长宽尺寸适配多数狭小作业空间，比如车辆底盘下方的间隙、设备底座旁的狭窄空位，都能顺利放置，不需要额外清理大面积作业面。在设计细节上，所有的密封沟槽都做了倒角处理，装配时不会割伤O型密封圈，注油口的位置设置在泵体侧面，日常补充液压油时不需要拆解主体结构，维护十分便捷。油缸的内壁做了高精度珩磨处理，表面粗糙度控制在合理范围，既能减少柱塞上下运动的摩擦阻力，也能延长密封件的使用寿命，避免长期使用后出现内泄导致的顶升行程自动回落问题。卸荷阀的调节力矩做了适配设计，戴劳保手套操作也能轻松旋转调节，不需要额外借助扳手等工具，单人单手即可完成卸荷操作，控制下降速度。
