手动螺旋顶升承重支撑器具结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:256402
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计
  • 手动螺旋顶升承重支撑器具结构设计

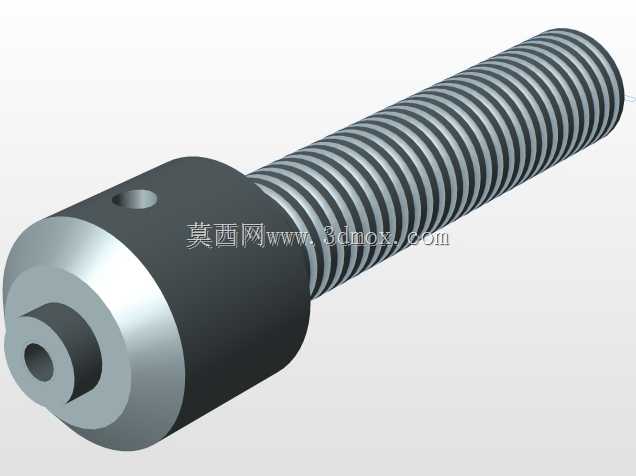

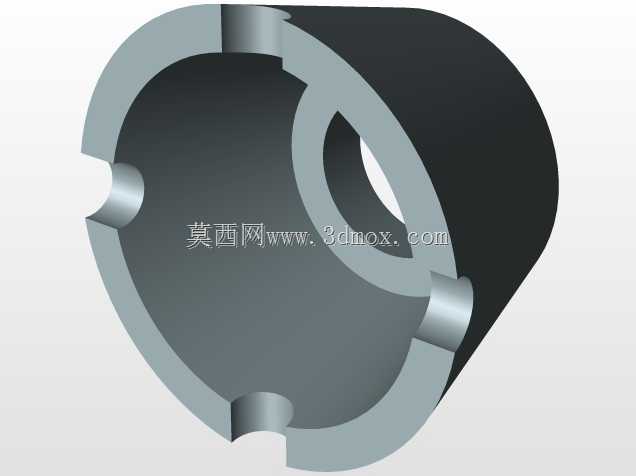

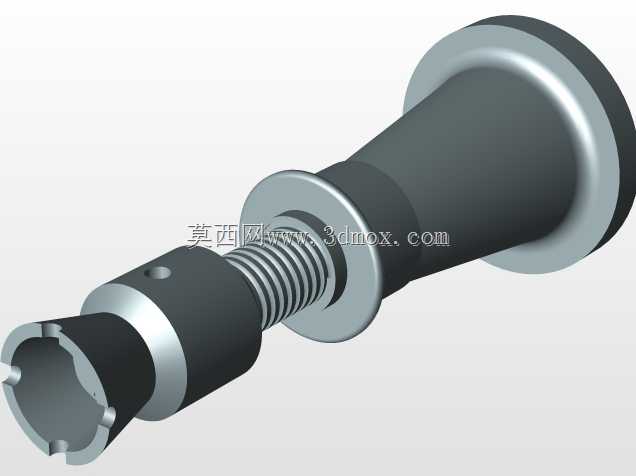

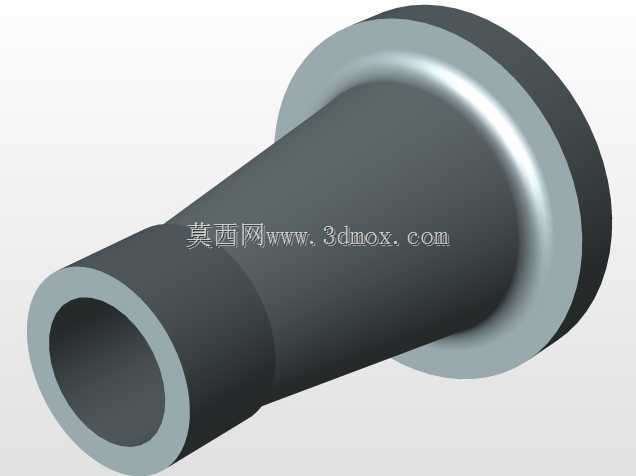

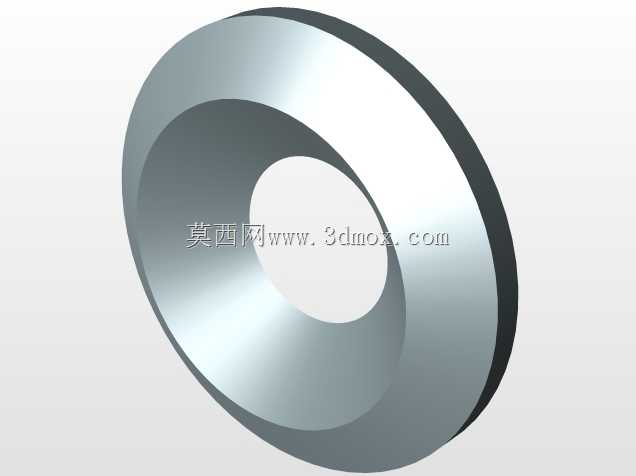

在设备检修、重型构件临时就位、工装夹具调平这类需要小行程精准顶升的作业场景里,这类手动螺旋支撑器具的应用覆盖了从机加工车间工位调整到户外小型设备安装的诸多环节,和液压类顶升设备不同,它不存在密封件老化泄压的风险,长时间承重时的位置保持性更稳定,哪怕在无电源、无液压源的野外作业场景也能正常使用。从结构设计逻辑来看,整个部件采用梯形传动螺纹作为核心传力结构,这类螺纹的牙型角设计兼顾了传动效率与自锁性能,顶升作业过程中即便撤去操作力,承重状态下也不会出现自行回落的问题,完全满足承重作业的安全要求。底座采用大直径锥台过渡结构,底部设置平整的支撑法兰面,增大与支撑面的接触面积,降低单位面积压强,避免在较软的支撑基面上下陷,锥台段的壁厚做了渐变加厚处理,从底座法兰到螺纹套筒衔接处逐步过渡壁厚,既控制了整体自重,又能保证承重时的结构刚度,不会出现侧向失稳变形。顶部的支撑头采用带卡槽的凹面结构,作业时可以适配不同外形的被支撑构件,不管是平面构件还是带圆弧面的轴类零件,都能通过卡槽限制侧向滑移,避免顶升过程中构件偏移脱落。侧面的操作杆采用长力臂设计,通过杠杆原理放大输入扭矩,操作人员无需施加过大的作用力就能完成数吨级载荷的顶升调整,操作杆与螺母套的连接采用通孔穿插结构,作业时可以根据操作空间需求360度调整操作杆的插入角度,在狭窄工位也能找到合适的操作施力角度。螺纹套筒与底座的衔接处设置了限位挡圈,限制螺杆的最大伸出行程,避免顶升过程中螺杆脱出螺纹副引发安全事故,螺杆表面的螺纹做了等距公差控制,升降过程中传动顺滑无卡滞,每旋转一圈的顶升行程固定,方便操作人员精准控制顶升高度,满足设备调平时的毫米级精度调整需求。整个构件的各部件都采用可拆卸式的装配结构,长期使用后如果螺纹出现磨损,可单独更换螺杆或螺母套部件,无需整体报废,降低了后期维护成本,各配合面的加工公差都按照通用机械零部件的配合要求设计,常规机加工设备就能完成全部零件的加工制作,不需要特殊的定制加工工艺。在安装边界上,这类器具的底座占用直径控制在合理范围,最小作业高度适配常规设备底部的预留间隙,最大顶升行程覆盖日常检修、调平作业的常用高度区间,作业时不需要额外的辅助固定结构,直接放置在平整坚实的支撑基面上即可投入使用,不管是作为设备安装时的临时支撑,还是作为工装夹具的高度调整部件,都能稳定发挥作用。
