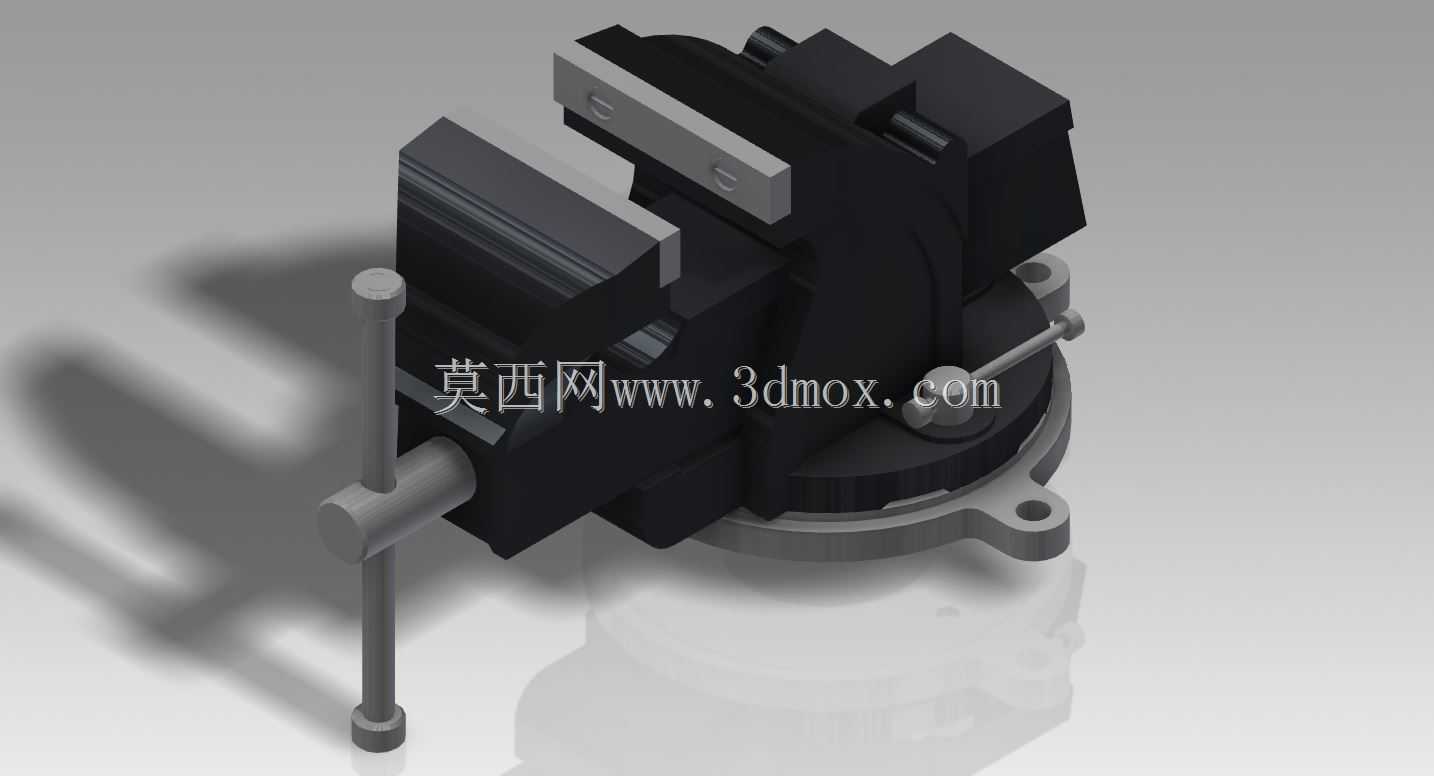

可旋转机用台虎钳夹持工装结构

这款可旋转式机用虎钳是钳工加工、机床装夹工位的核心工装，日常在铣削、钻削、锉削、装配调校等工序里承担工件的刚性固定作用，区别于普通固定式台虎钳，其底座带360度回转锁紧结构，可根据加工视角需求调整工件朝向，无需反复拆装工件就能完成多面加工操作，大幅减少工位辅助装夹时间。从结构设计逻辑来看，整体采用铸铁主体搭配淬火钳口板的组合，钳身主体做了加厚筋条布局，在大夹持力工况下能避免钳身形变，保证装夹精度；活动钳身通过梯形丝杠副驱动，丝杠带防尘护套结构，可阻挡加工铁屑、切削液进入传动副，延长工装使用寿命，钳口板做了交叉网纹滚花处理，加持硬度较高的金属工件时不会出现打滑移位，同时钳口板采用沉头螺丝固定，磨损后可快速更换，无需整体更换钳身。安装边界上，底座带三个均布的安装耳孔，可通过螺栓直接固定在钳工工作台或者机床辅助工作台上，安装孔位适配常规工业工作台的T型槽间距，回转底座带锁紧手柄，调整角度后扳动手柄即可完成底座锁止，锁止后无旷量，能承受较大的切削冲击力。夹持行程覆盖常规小型零件加工的尺寸需求，固定钳身与活动钳身的配合面做了刮研处理，滑动间隙均匀，开合过程无卡滞，在精密零件装夹场景下，钳口的平行度、垂直度公差可满足普通机加工的装夹精度要求，日常也可搭配软钳口使用，加持表面精度要求高的工件时不会夹伤工件表面。在实际车间应用中，这类虎钳除了常规钳工工位使用，也常作为小型数控铣床、钻床的配套夹具，针对异形工件还可通过调整回转角度，找到最适合刀具进给的装夹姿态，避免刀具干涉，相比专用夹具，通用型虎钳的适配性更强，能覆盖绝大多数小型金属、非金属零件的装夹需求，是机加工车间、维修工位、装配工位必备的通用工装。设计过程中重点考虑了操作的人机工程性，丝杠驱动手柄的长度适配人手握持的施力力矩，普通操作人员无需借助加力杆就能达到足够的夹持力，同时避免过度施力导致丝杠变形，底座的回转锁紧手柄布置在钳身侧方，操作时不会与钳身、工件产生干涉，调整角度时无需探身到工作台内侧，站在工位正面就能完成所有锁紧、调整操作。整体结构没有冗余的复杂部件，日常维护仅需定期给丝杠、滑动配合面加注润滑脂即可，故障率极低，能适应车间多粉尘、多切削液的恶劣工作环境。
