FRC赛事双电机气动换挡升降齿轮箱

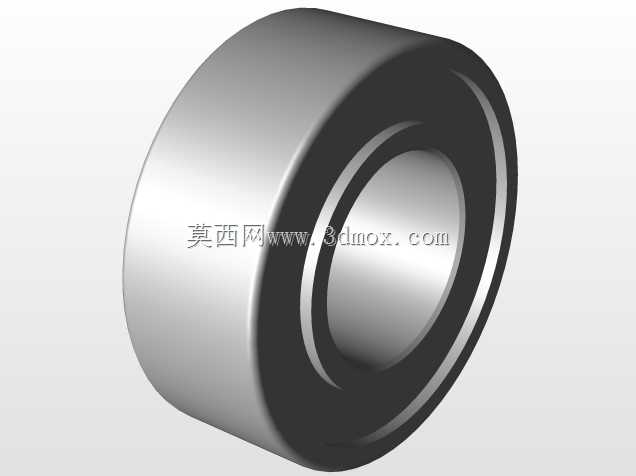

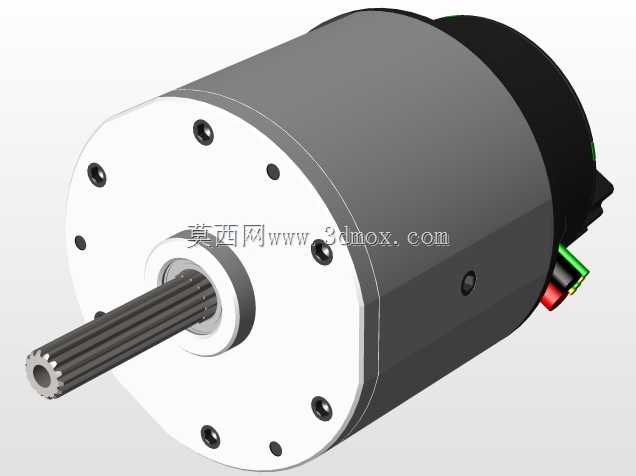

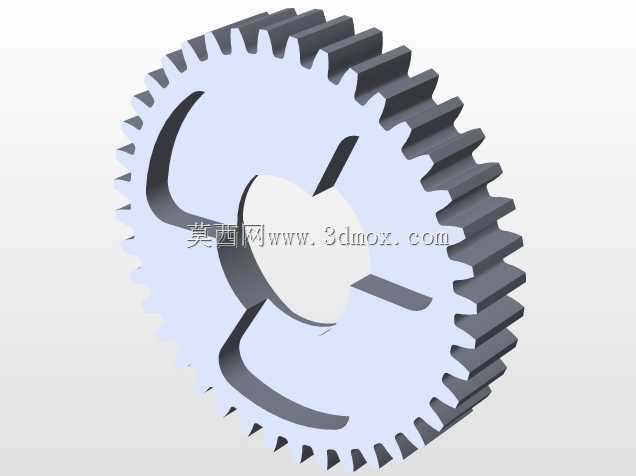

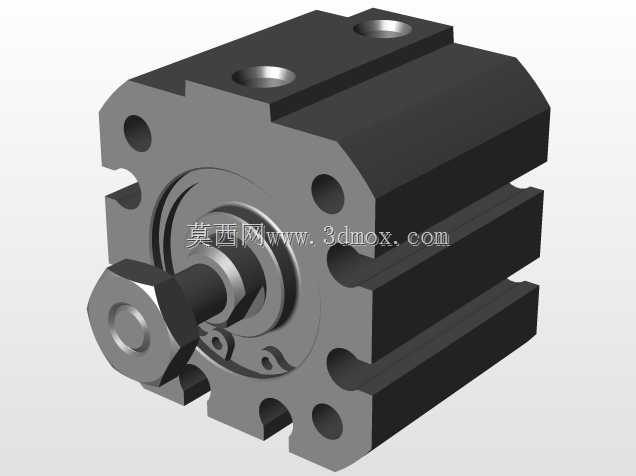

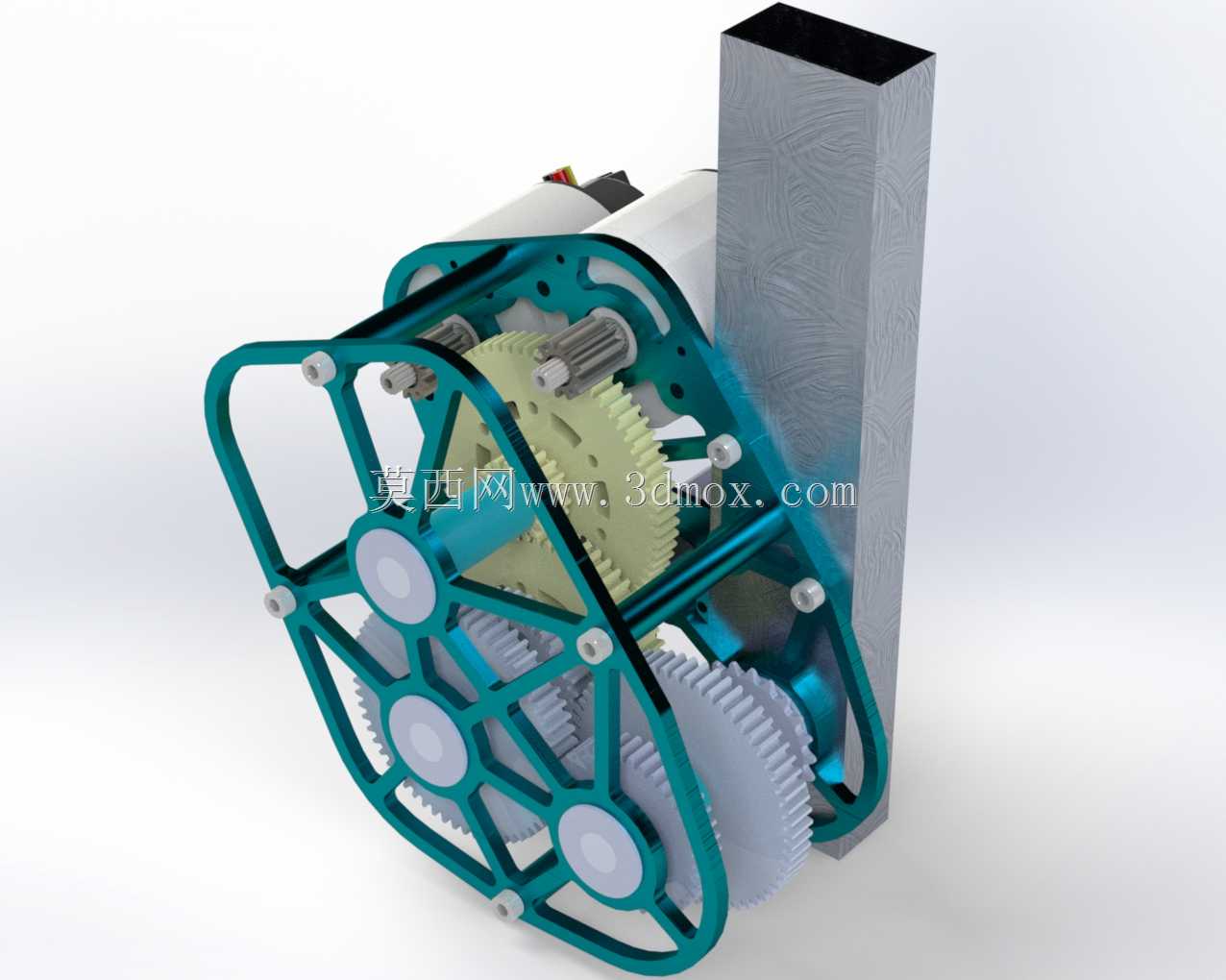

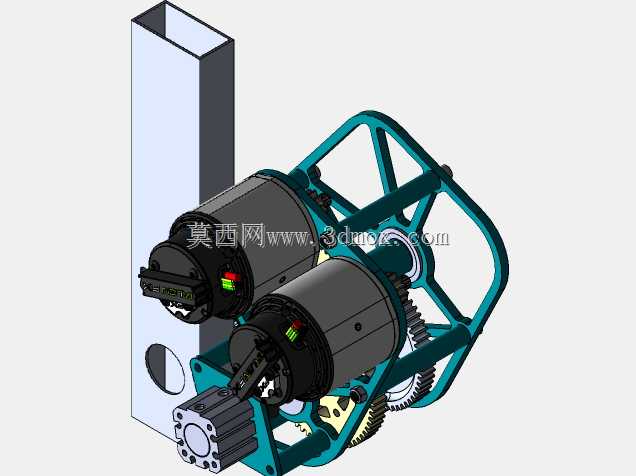

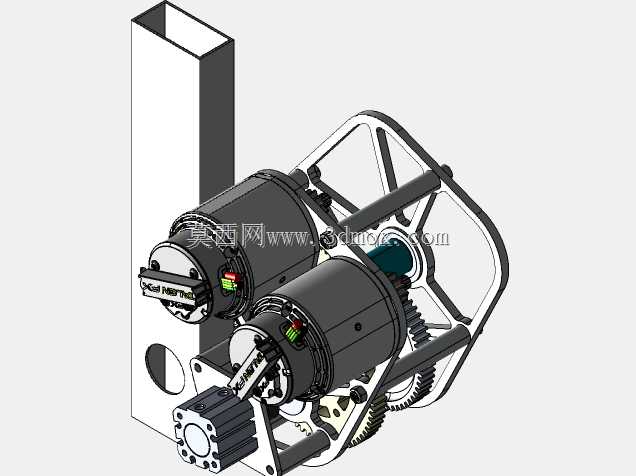

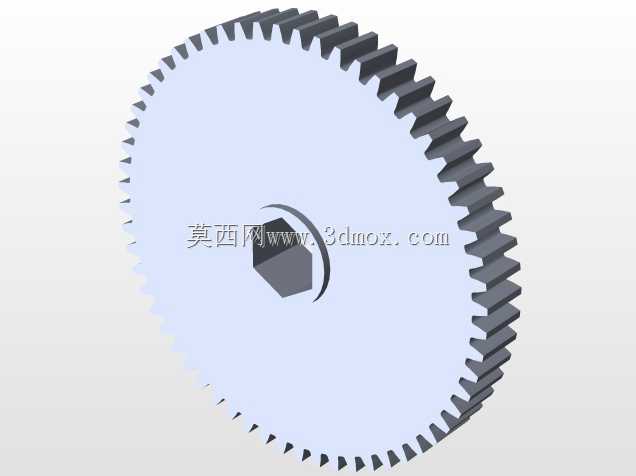

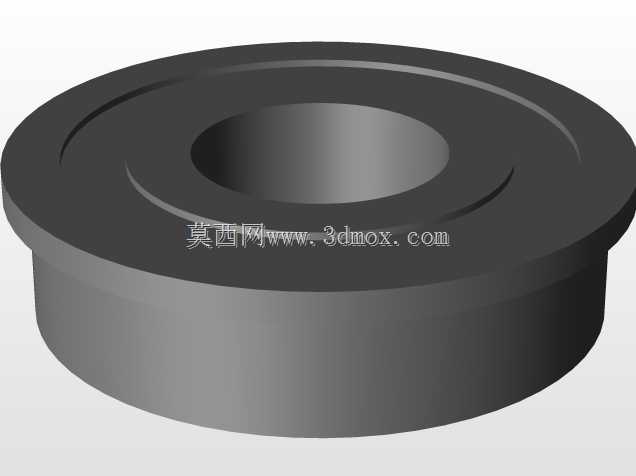

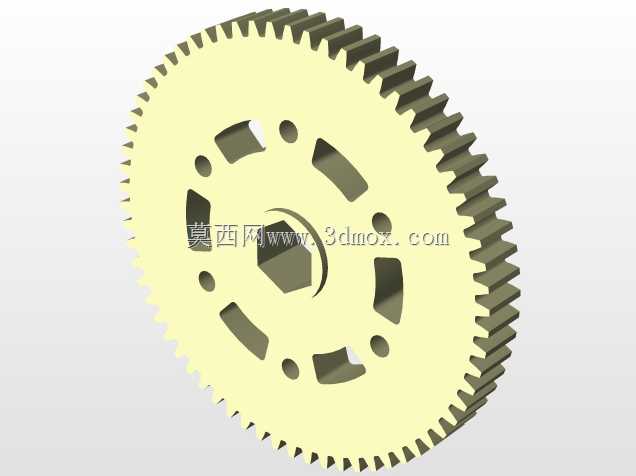

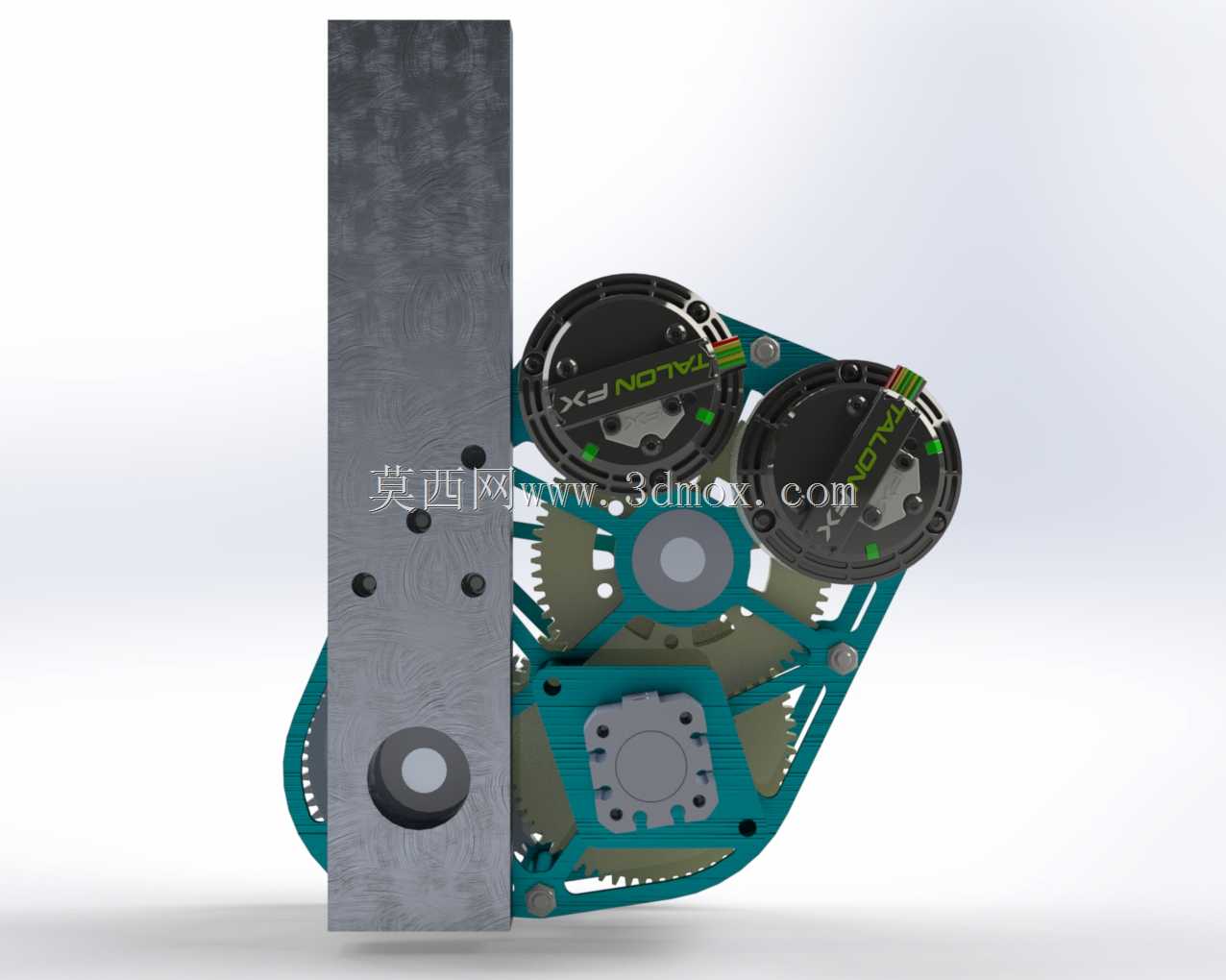

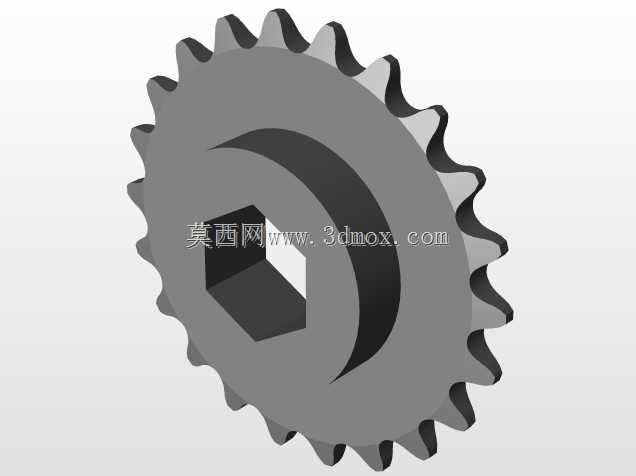

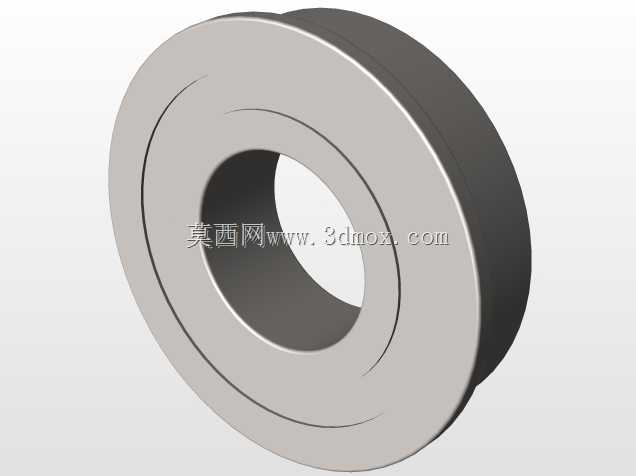

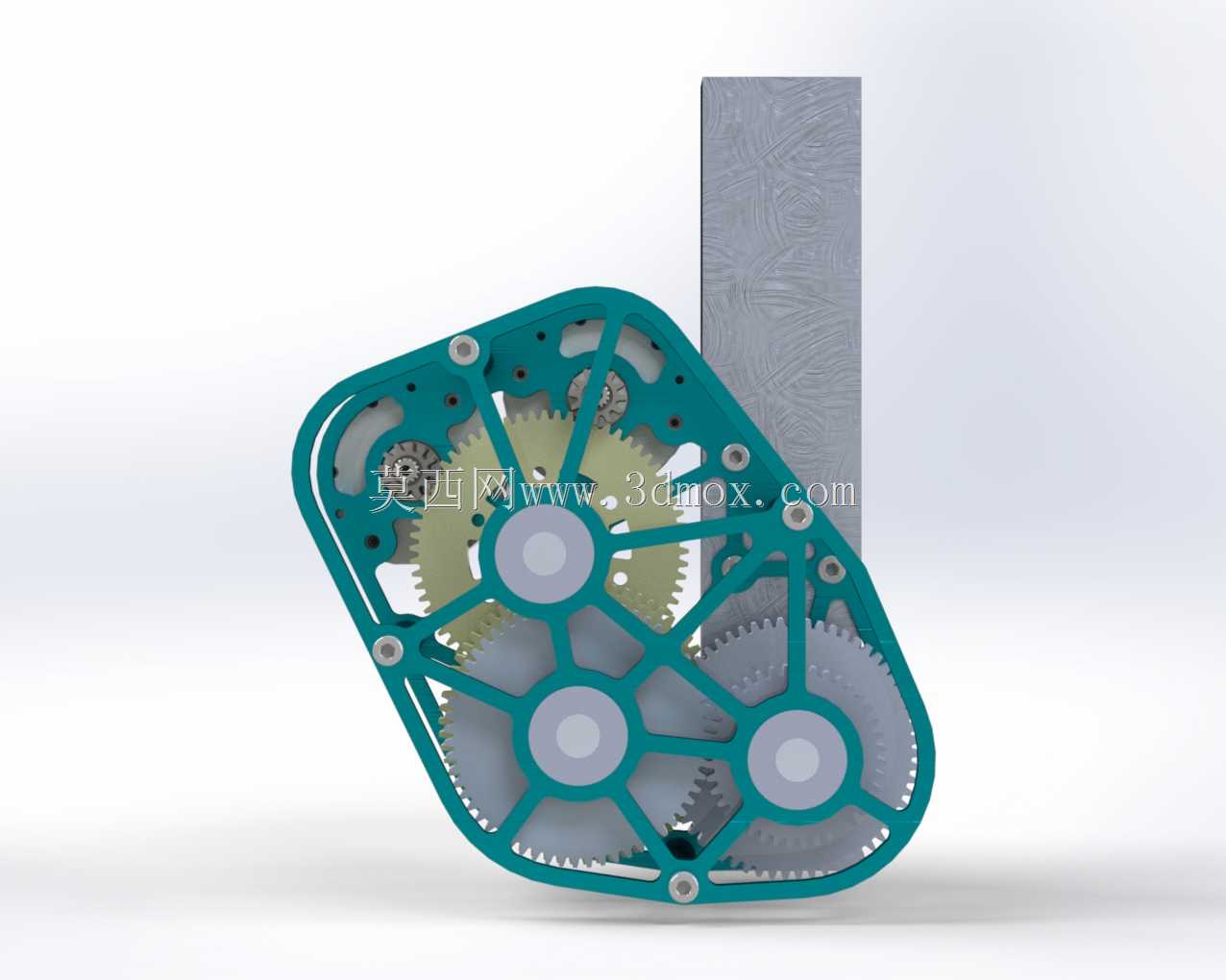

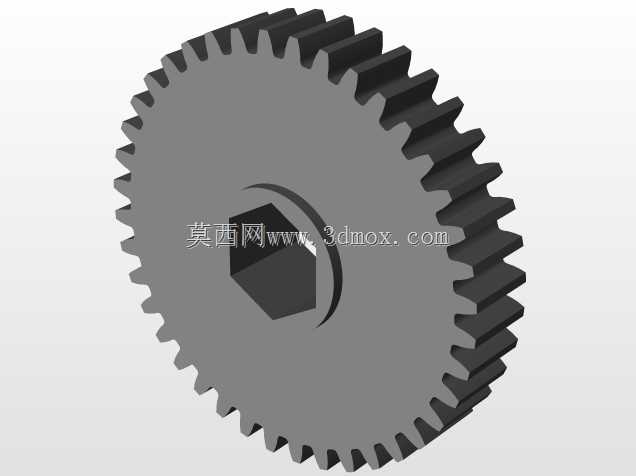

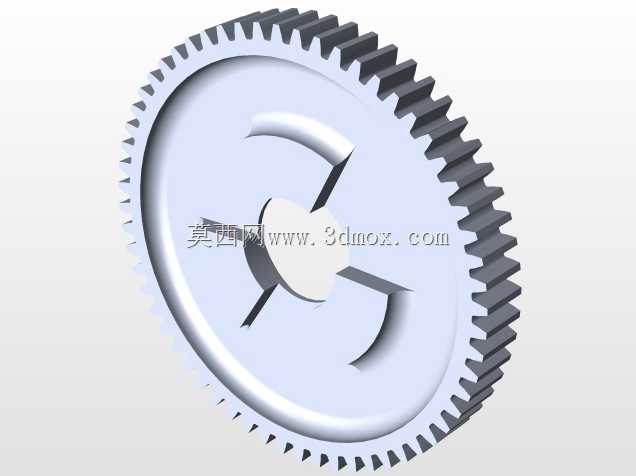

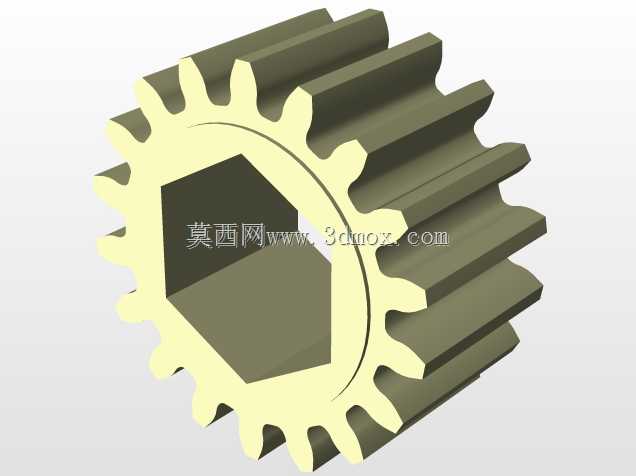

该传动装置主要面向FRC机器人竞赛场景设计，可同时适配升降机构与双爬升机构的动力输出需求，解决竞赛场景下单一动力单元无法兼顾不同工况负载与速度要求的痛点。整套传动单元集成两台Falcon 500驱动电机，搭配气动控制的狗形换挡器实现档位切换，无需额外布置独立的换挡驱动回路，可直接接入机器人常规气动系统完成控制，减少竞赛机器人有限安装空间内的元件冗余。设计阶段以22齿25链轮作为基准计算件，基准链轮分度圆半径为22.24mm，针对两种作业工况分别匹配传动比：普通升降档位下，输出端可带动负载以1.07m/s的线速度完成40磅载荷的提升作业，该工况下单台电机失速阈值为0.4V，单台电机持续输出扭矩对应10.4安培的工作电流；攀登作业档位下，输出端可带动负载以0.43m/s的线速度完成330磅载荷的提升作业，该工况下单台电机失速阈值为1.6V，单台电机持续输出扭矩对应34.2安培的工作电流，两档参数均匹配FRC赛事常规电池供电与电机保护的电流阈值要求。结构上采用镂空式笼型安装框架，框架通过多组定位螺栓与轴承座完成齿轮轴系的固定，既保证轴系安装的同轴度要求，又通过镂空结构大幅降低整体自重，适配竞赛机器人对自重控制的严苛要求。安装边界上，动力输入侧预留电机标准安装孔位，可直接适配Falcon 500电机的安装法兰，无需额外加工转接板；输出侧预留标准链轮安装轴位，可直接对接25规格链轮与传动链条；换挡执行器的气动接口布置在框架侧方，与机器人气动管路的走线方向匹配，避免管路与运动齿轮发生干涉。齿轮组采用平行轴布置方案，各齿轮轴的支撑位置均经过受力校核，在大负载攀登档位下，轴系挠度控制在许用范围内，避免齿轮啮合偏载导致的齿面磨损加剧。整套装置的安装基准面为框架后侧的平面，可直接通过螺栓固定在机器人的铝型材框架上，安装时仅需保证输出轴与负载链轮的平行度即可完成装配，无需复杂的调试工序，适配竞赛场景下快速拆装、快速维护的需求。
