带倒挡功能的四速手动变速装置

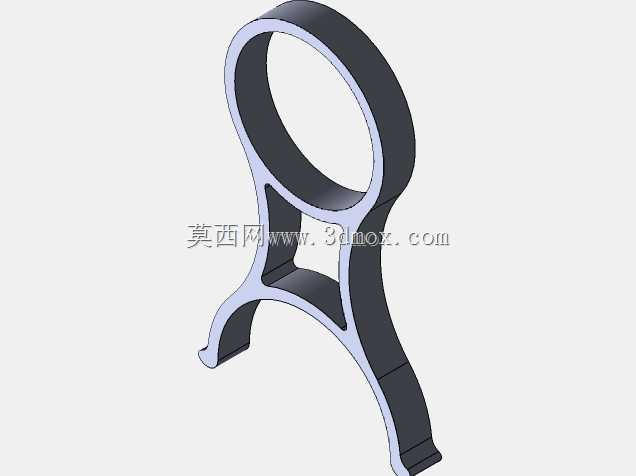

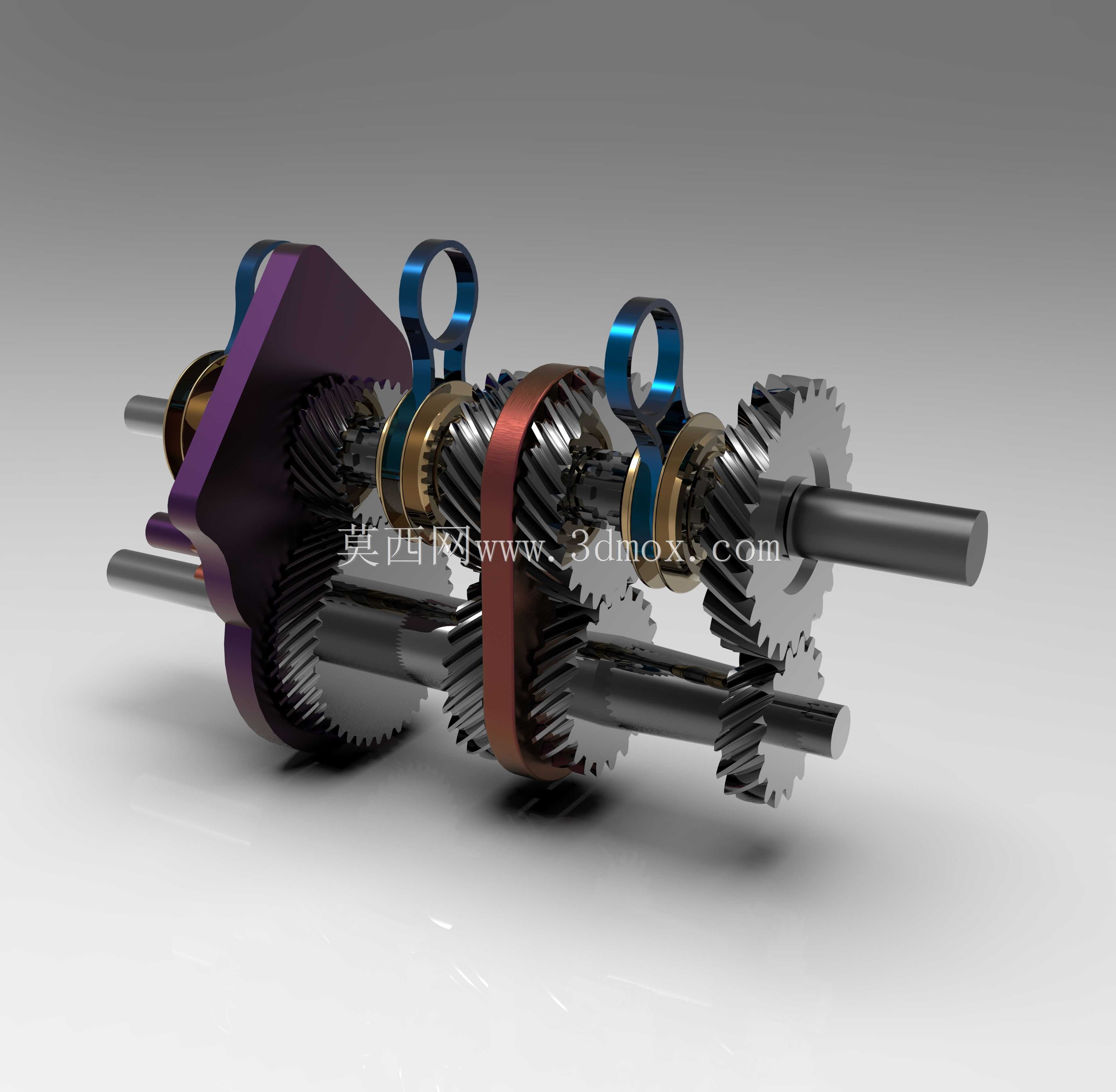

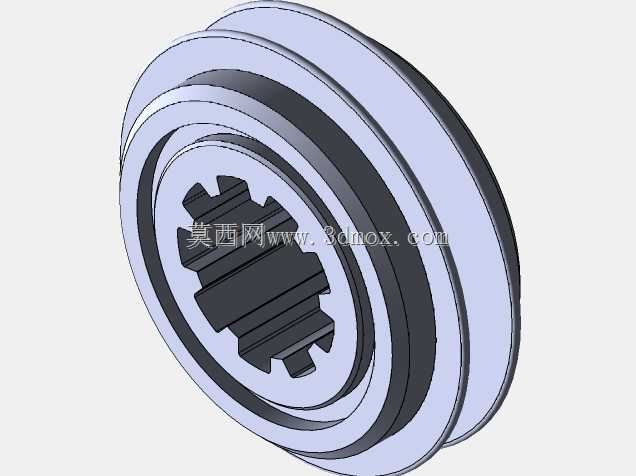

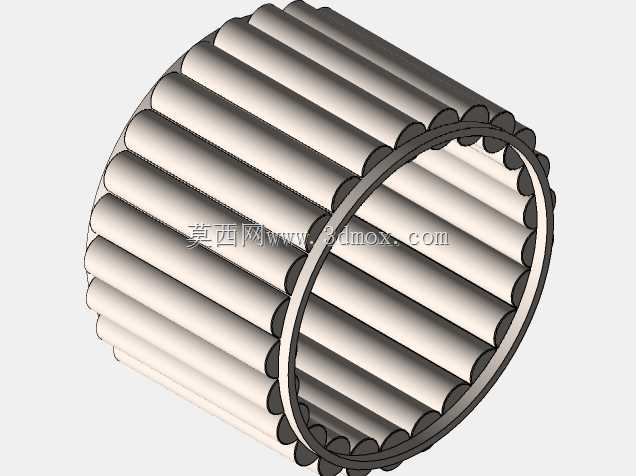

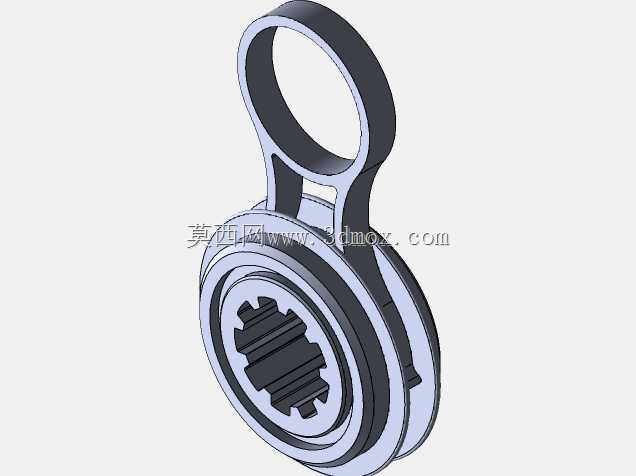

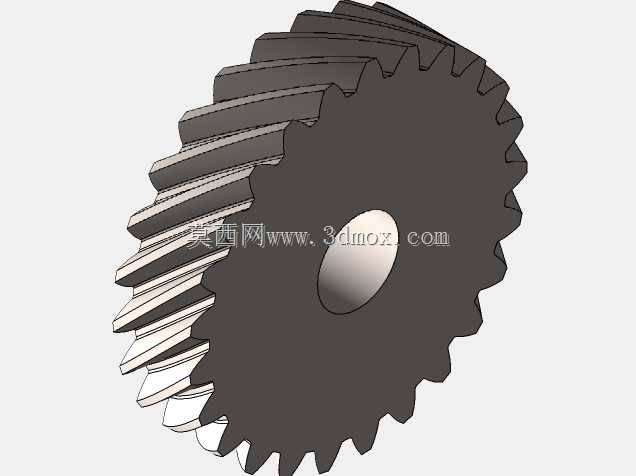

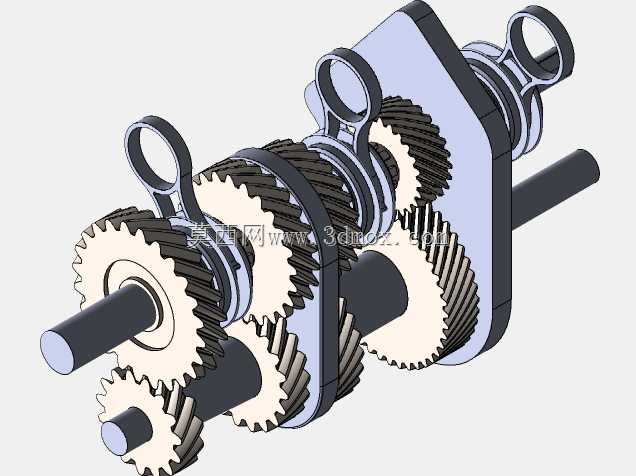

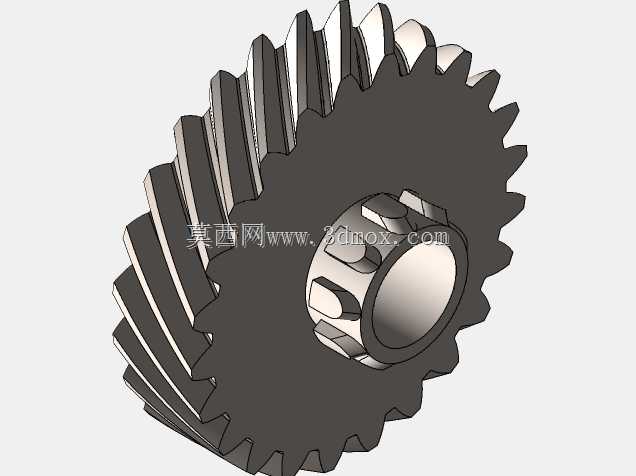

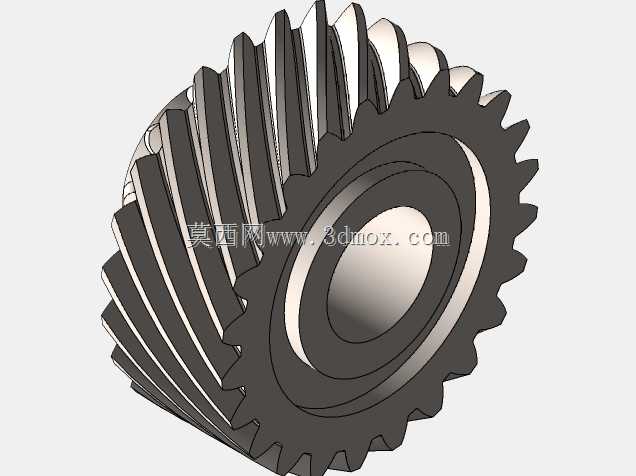

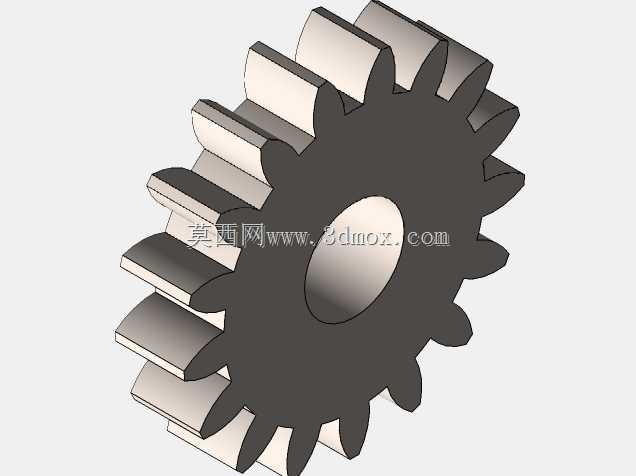

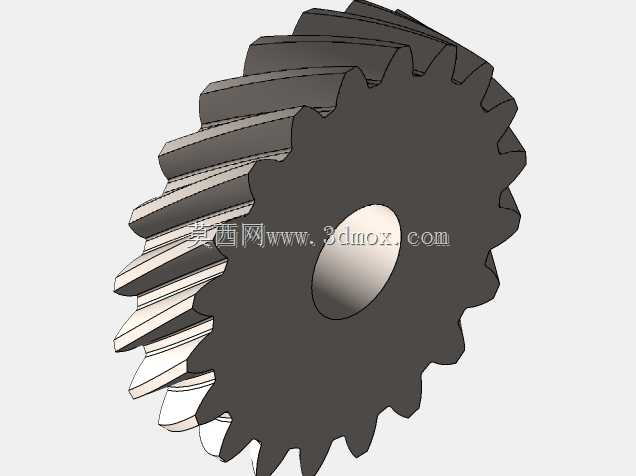

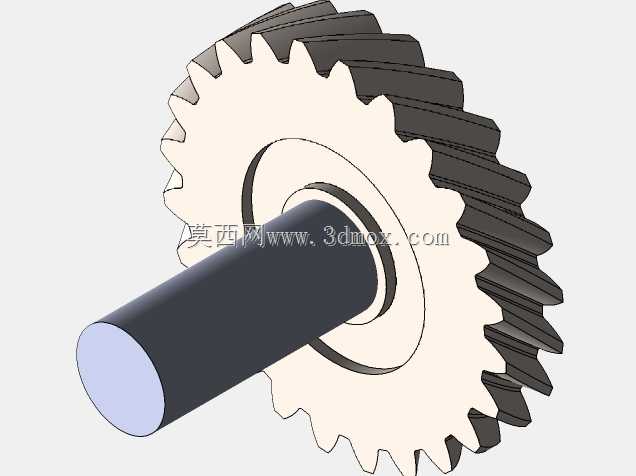

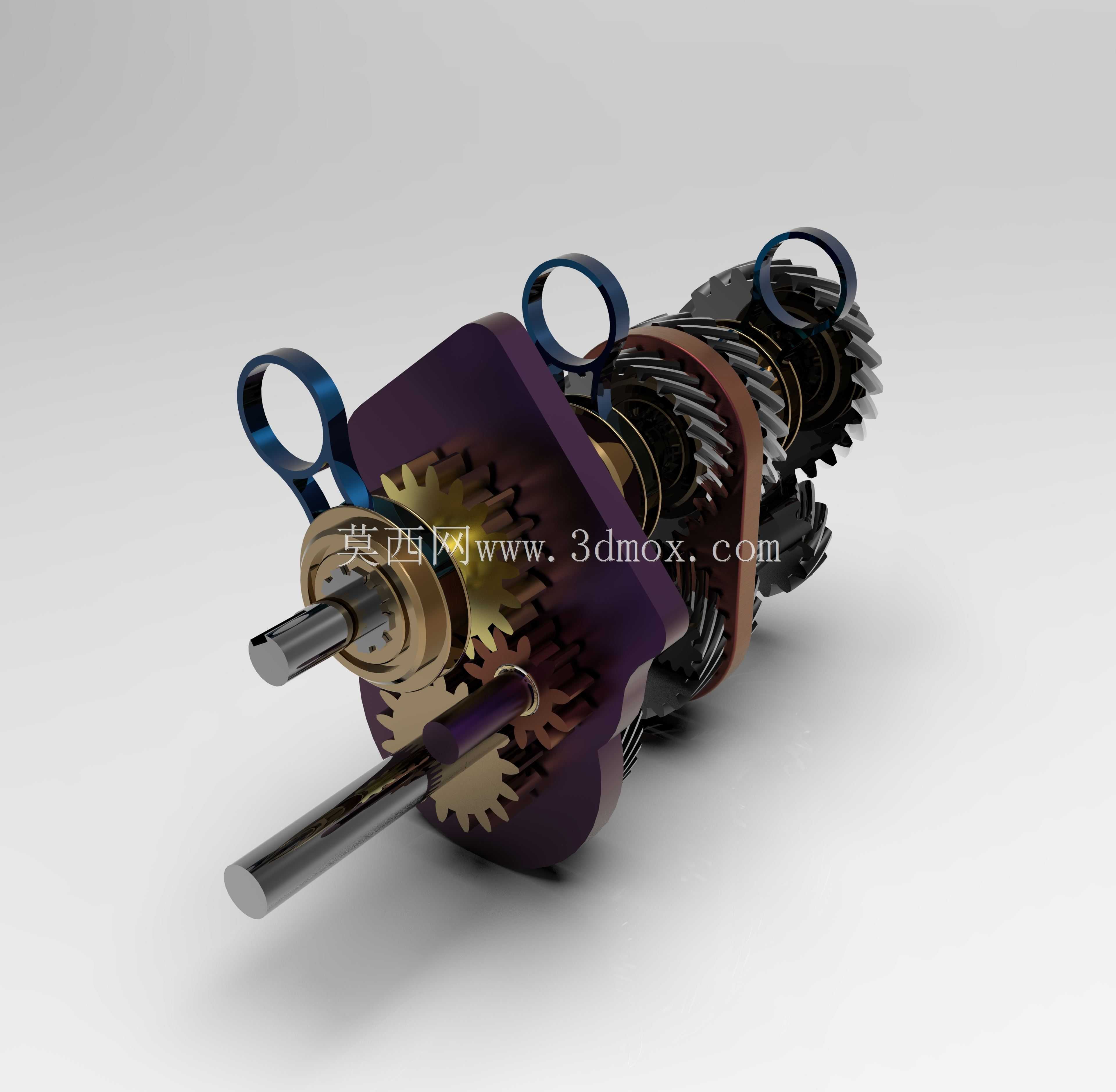

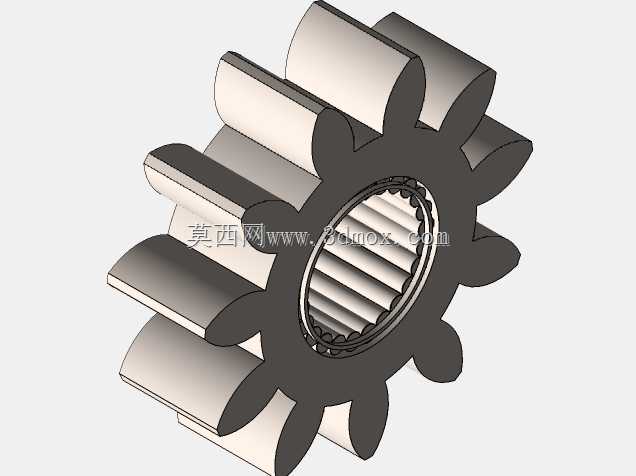

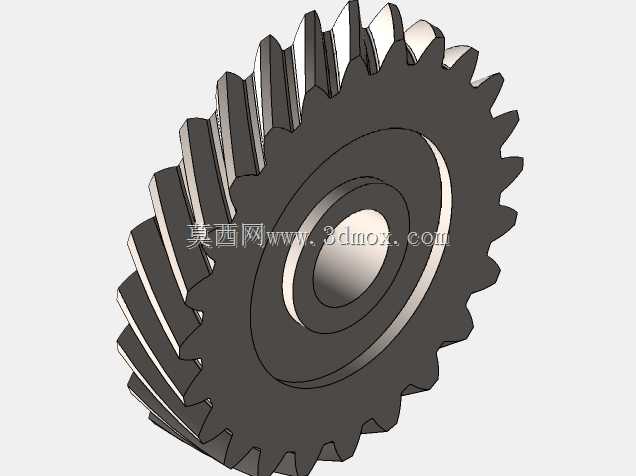

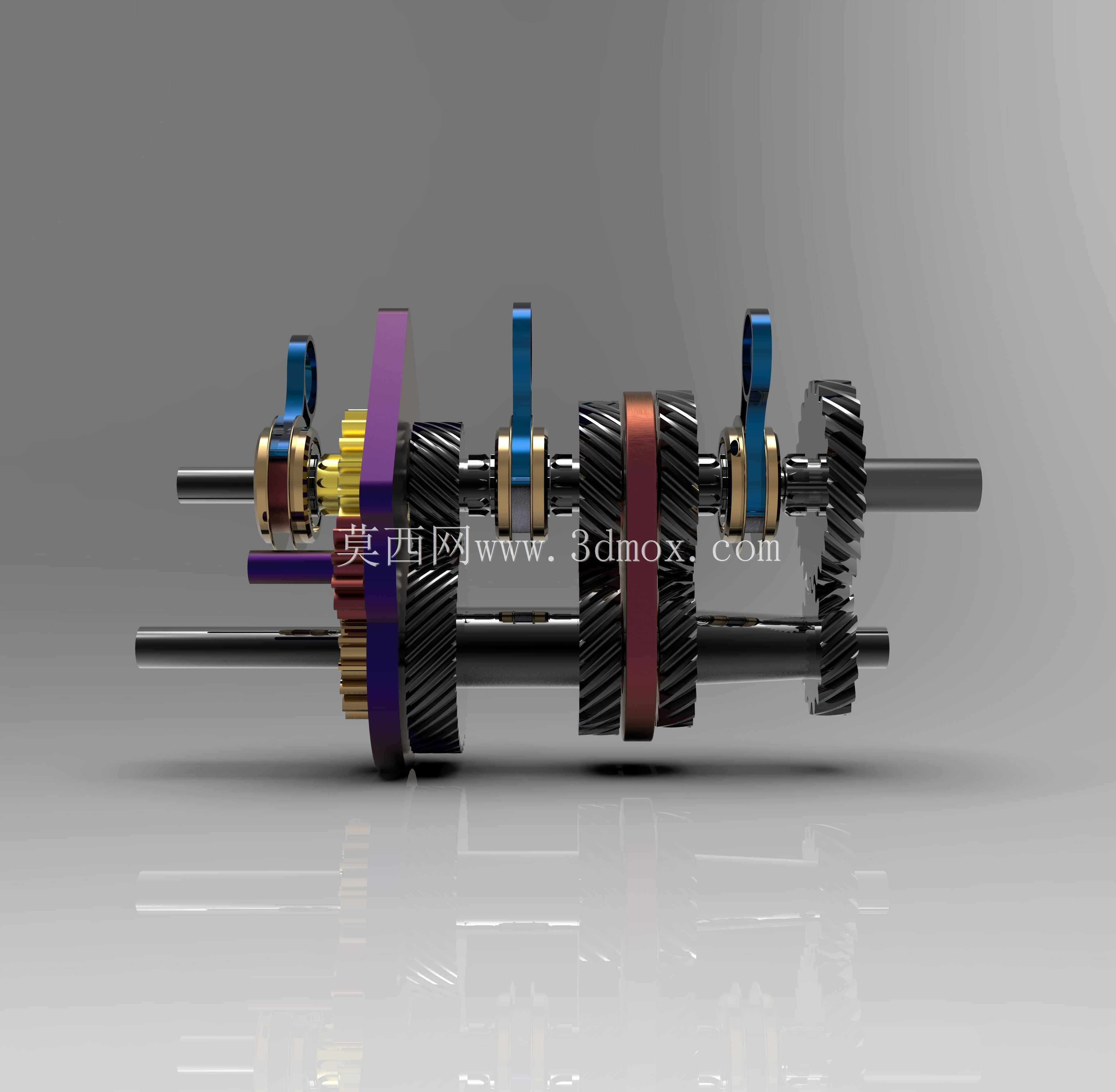

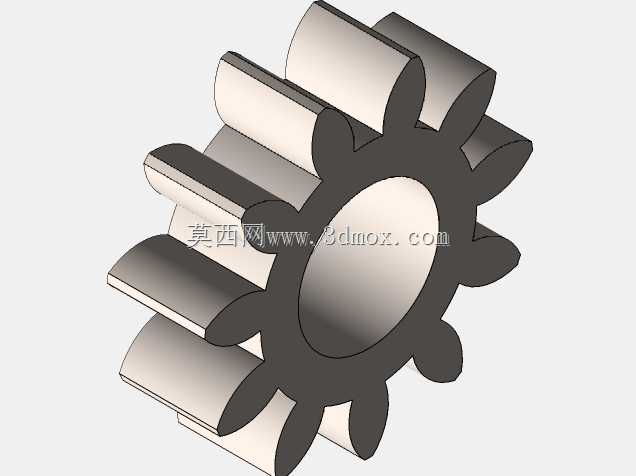

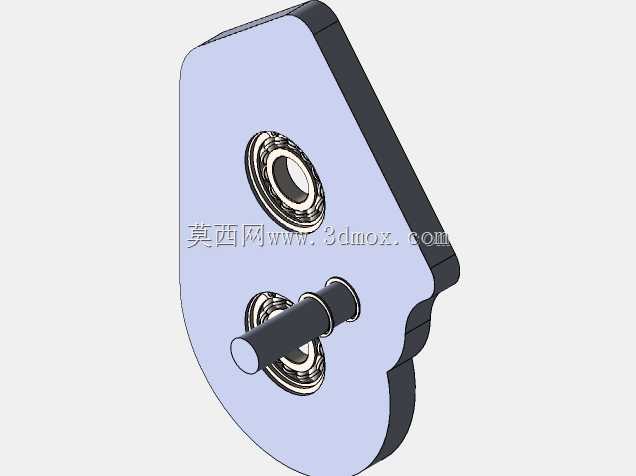

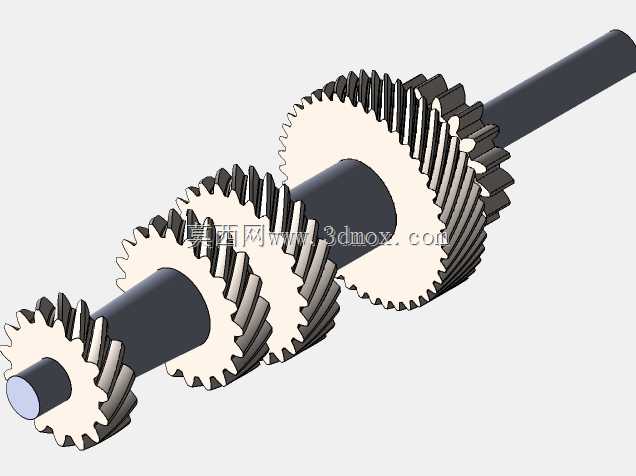

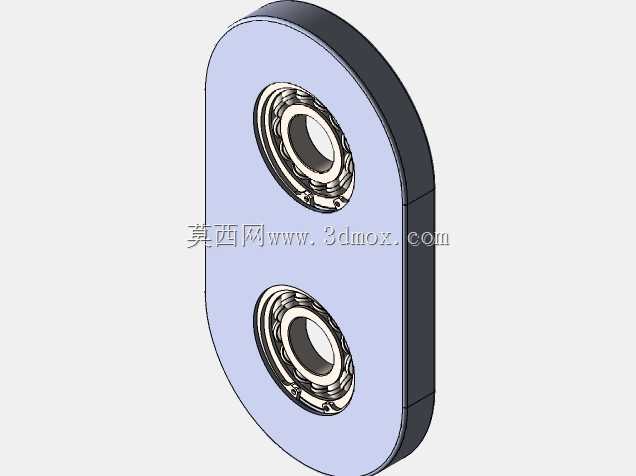

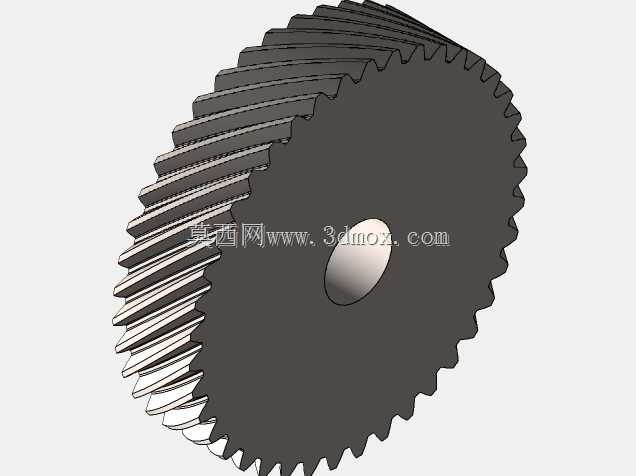

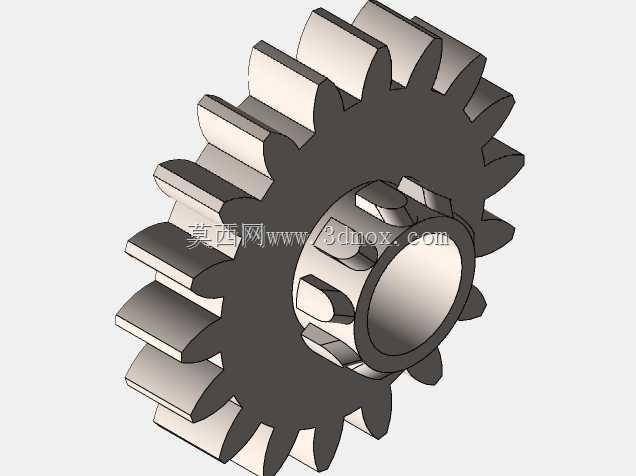

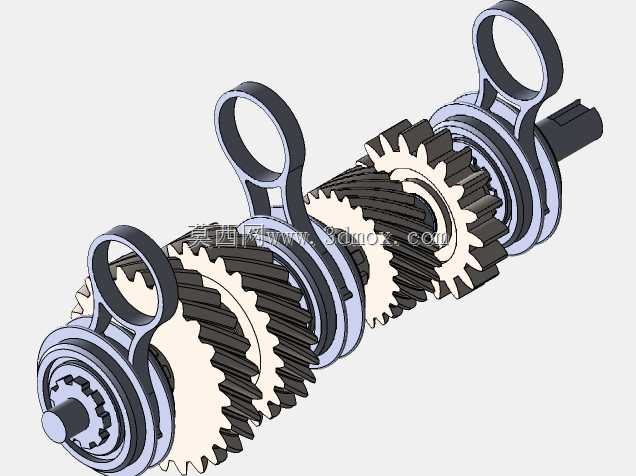

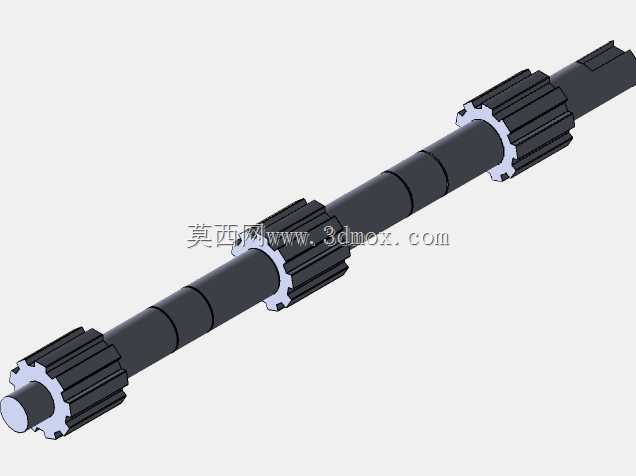

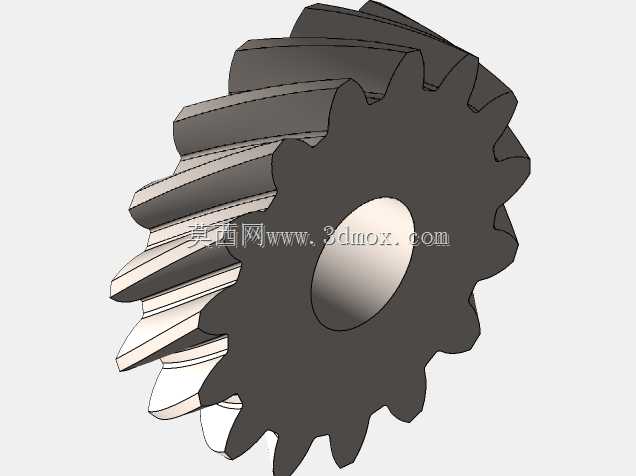

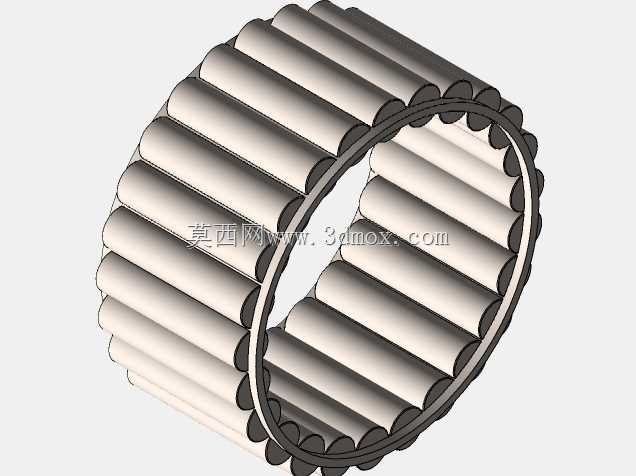

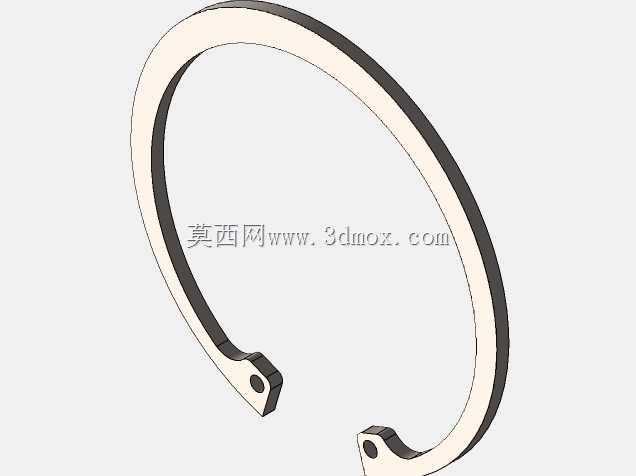

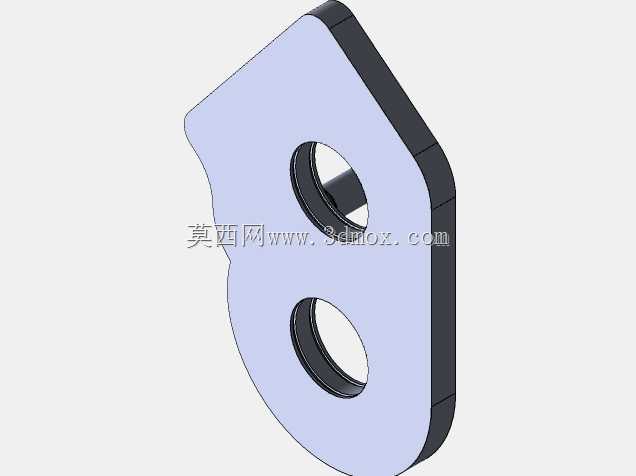

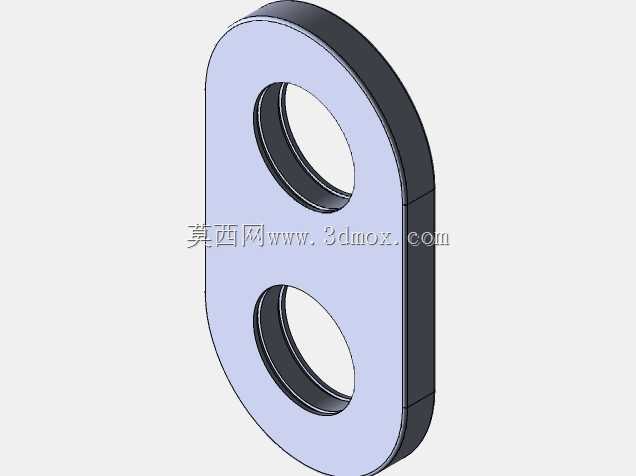

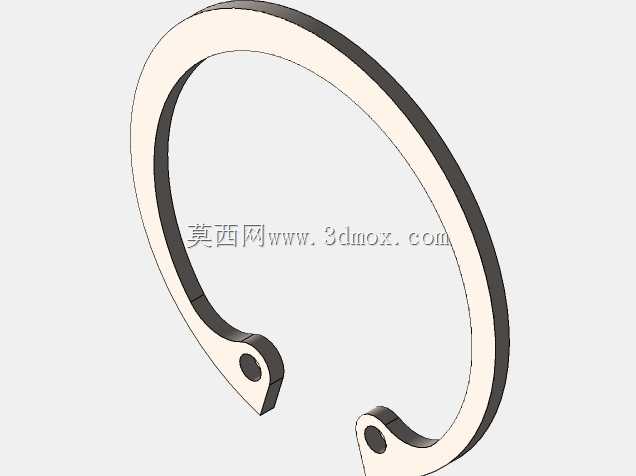

在传统燃油车辆的传动系统布局中，这类带倒挡的四速手动变速装置承担着核心的动力匹配职能，它布置在发动机输出端与驱动桥之间，通过不同齿数齿轮副的啮合切换，改变发动机输出到驱动轮的扭矩与转速，让车辆能够在起步、爬坡、巡航、倒车等不同工况下获得适配的动力输出特性。从结构设计逻辑来看，这套变速装置采用两轴式基础布局，输入轴直接承接离合器传递的发动机动力，输出轴通过常啮合斜齿轮搭配同步器结构，实现四个前进挡位的平顺切换，倒挡则通过在输入轴与输出轴之间增设中间惰轮的方式，改变输出轴的旋转方向，实现车辆的倒车行驶功能。设计过程中需要重点考量各挡位传动比的匹配合理性，一挡设置较大传动比以保障车辆起步、爬坡时的扭矩输出能力，四挡设置为直接挡或超速挡，降低高速巡航时的发动机转速，提升燃油经济性。齿轮副的参数设计需要兼顾承载能力与运转平顺性，常啮合齿轮采用斜齿结构降低啮合冲击，同步器的布置位置经过反复校核，确保换挡过程中齿轮转速能够快速同步，减少打齿风险，提升换挡操作的顺滑度。安装边界方面，这套变速装置的壳体采用剖分式结构，输入轴、输出轴的轴承安装位同轴度公差控制在0.02mm以内，壳体上预留的离合器壳体连接法兰、换挡机构安装孔位、驱动桥连接接口的位置度严格匹配整车动力舱的布局要求，输入轴伸出端的花键参数适配对应规格的离合器从动盘，输出轴法兰的连接尺寸匹配传动轴的安装要求，不需要额外改制就可以直接适配同平台的紧凑型乘用车或小型工程车辆。在实际应用场景中，这类四速手动变速装置结构简单、传动效率高、维护成本低，除了搭载在入门级乘用车上，也常被改装应用在小型场地作业车辆、低速农用运输设备上，其外露的换挡拨叉机构便于后期调整换挡行程，齿轮组的润滑采用飞溅润滑方式，不需要额外设置机油泵，壳体下部的油底壳预留放油螺塞，方便日常维护时更换齿轮油。设计建模过程中，所有齿轮的齿形参数、轴类零件的台阶尺寸、轴承的配合公差都严格遵循机械设计手册的相关标准，同步器齿环的锥面角度、拨叉的行程尺寸都经过运动仿真校核，确保换挡过程中各运动部件不会出现干涉，挂挡到位后齿轮副能够实现全齿宽啮合，避免偏载导致的齿轮早期磨损。
