适配4L60变速箱的258mm液力变矩器结构

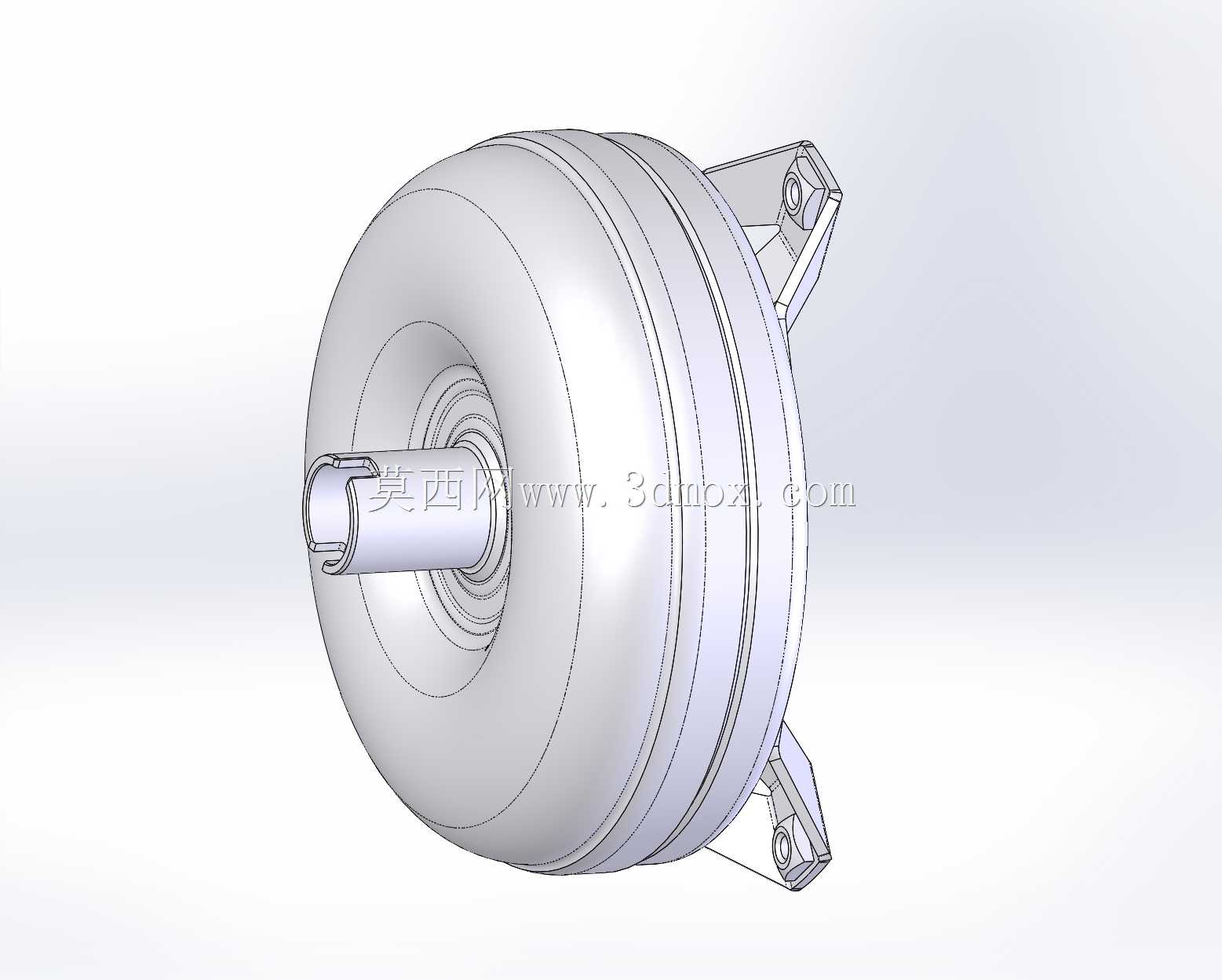

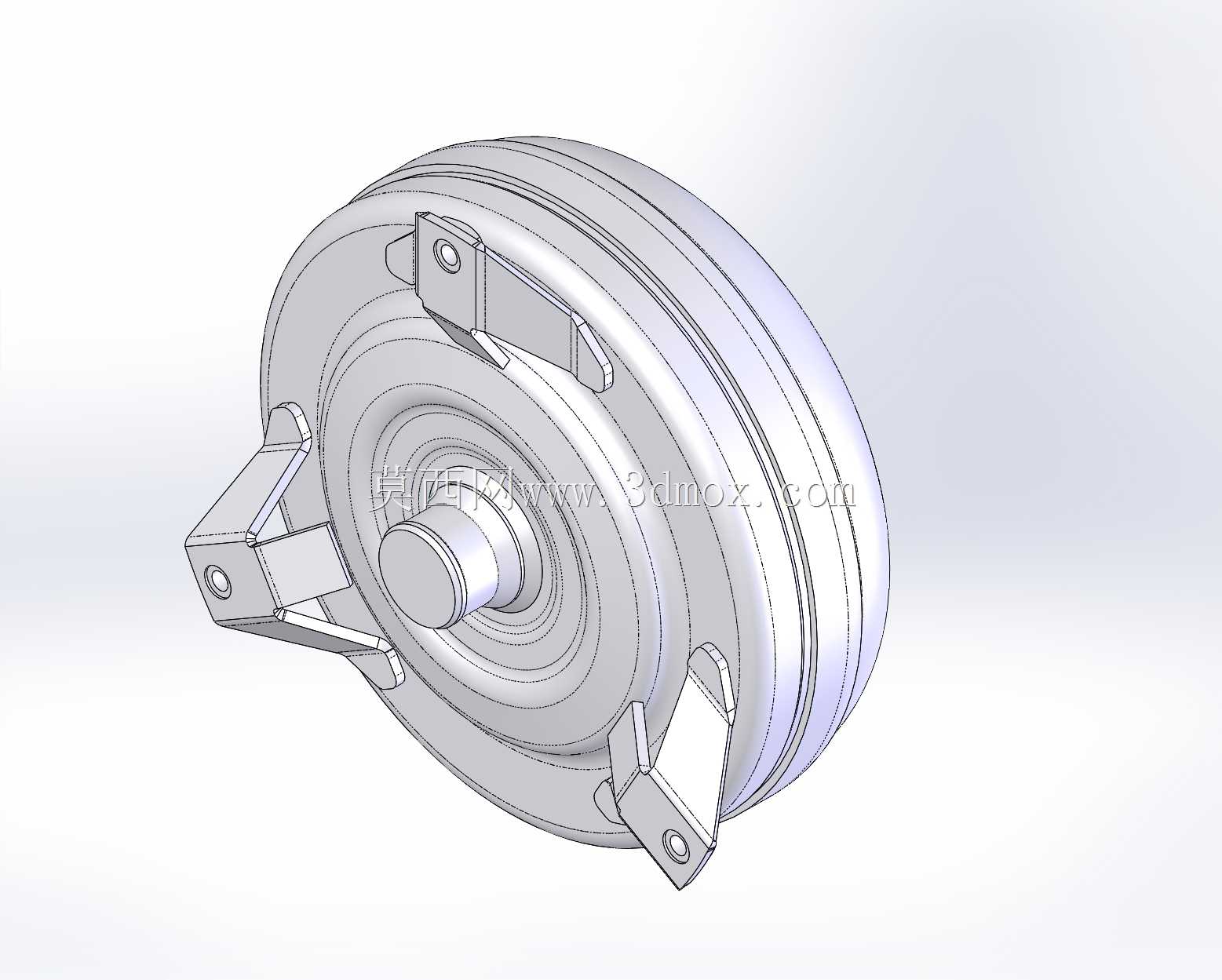

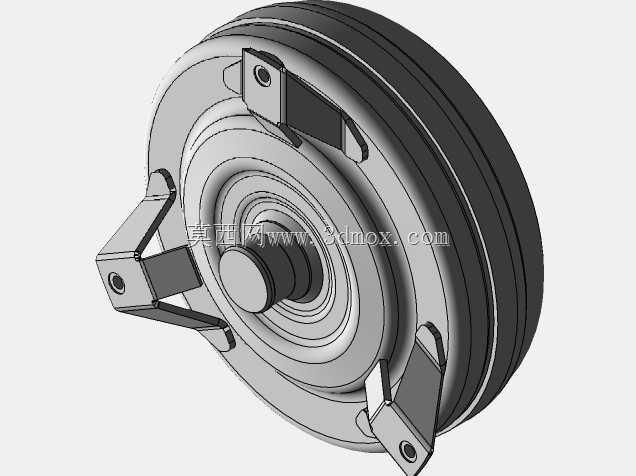

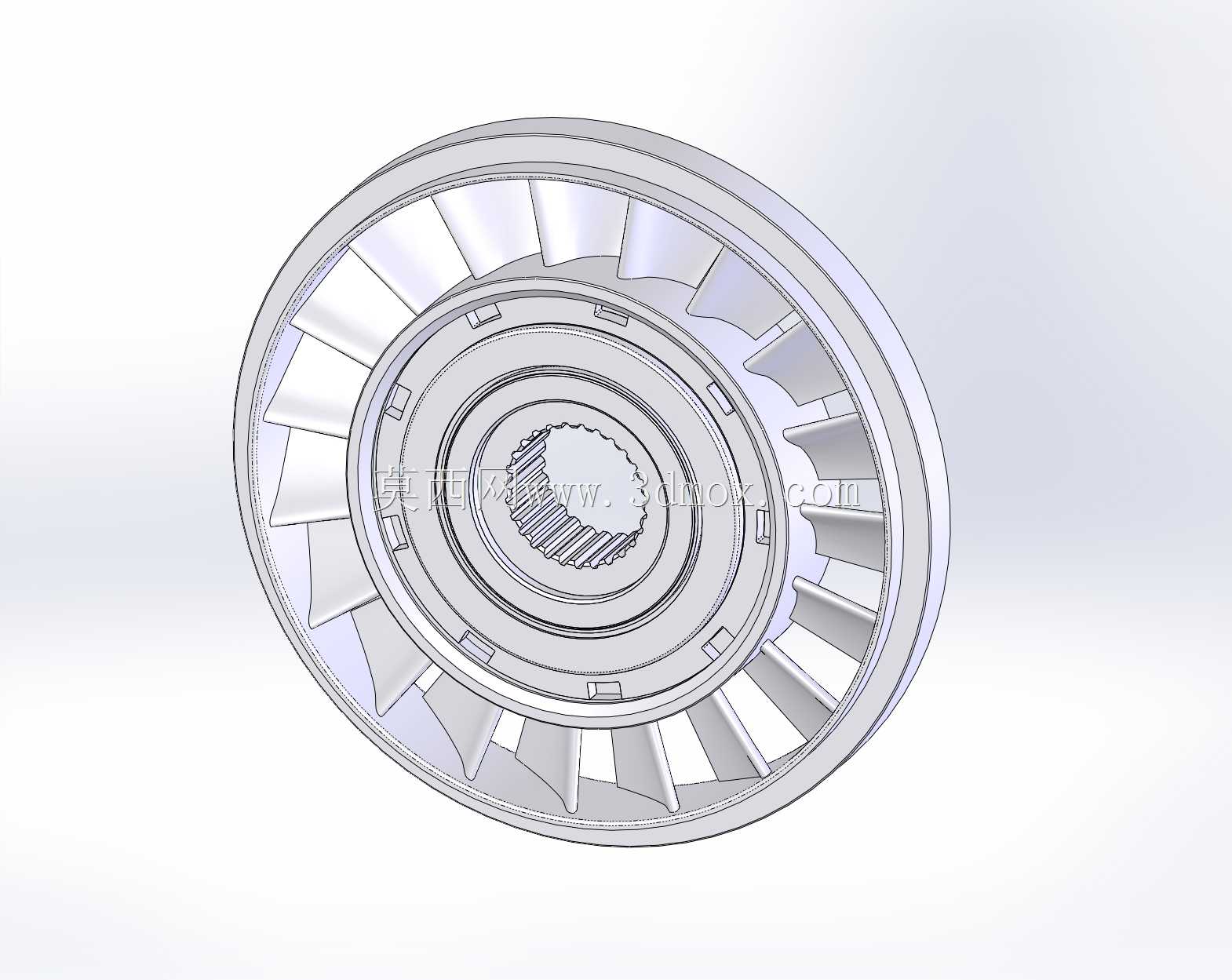

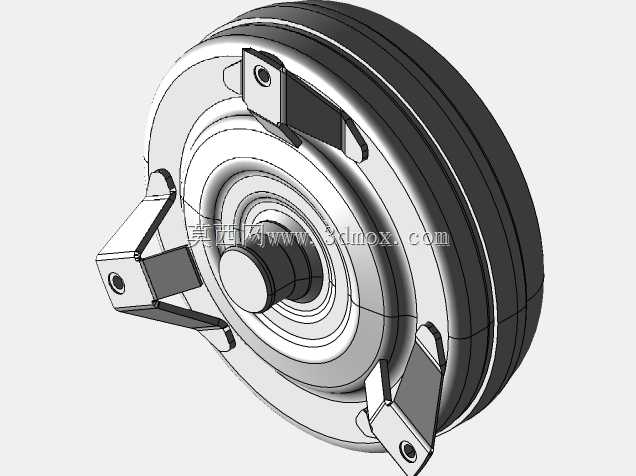

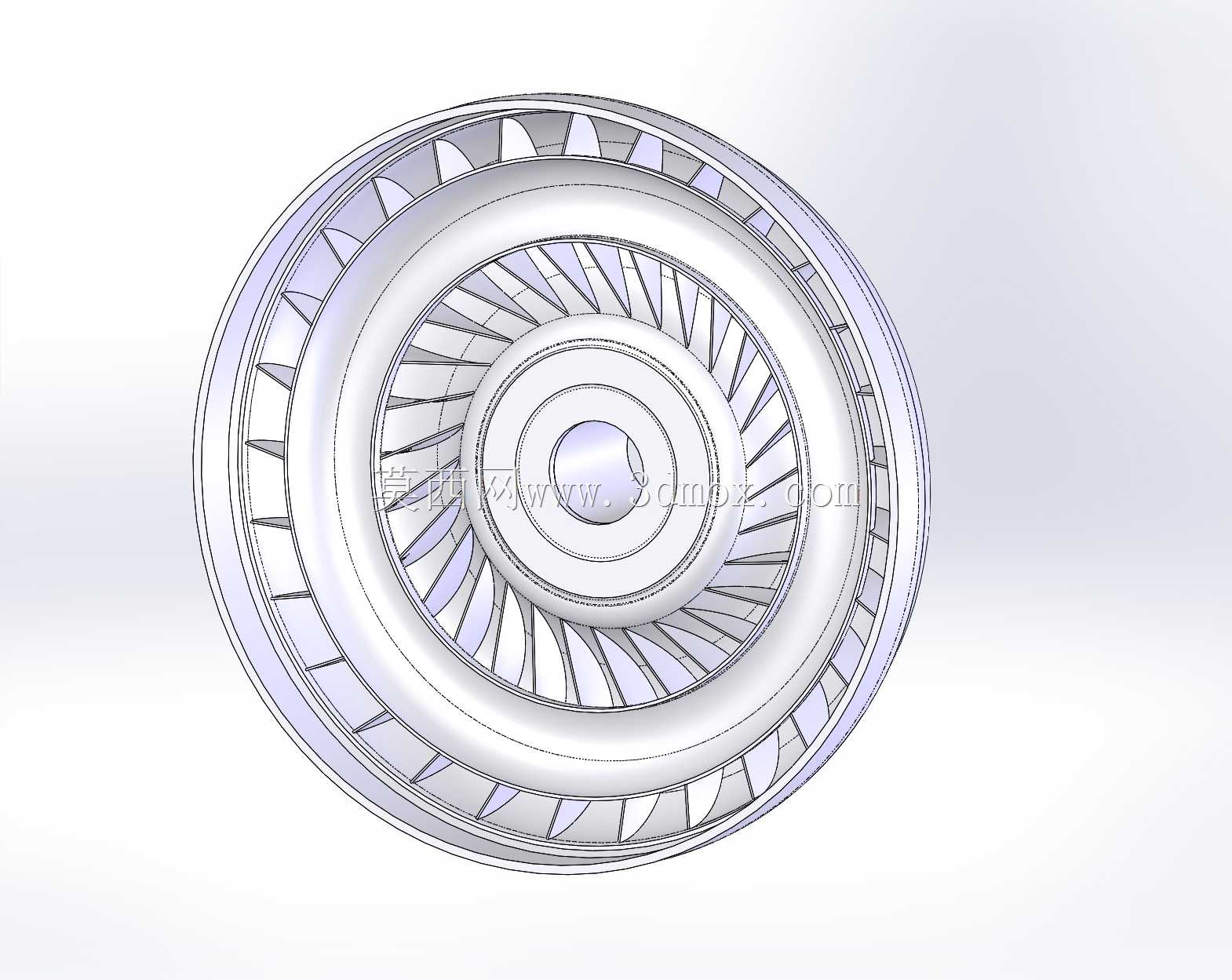

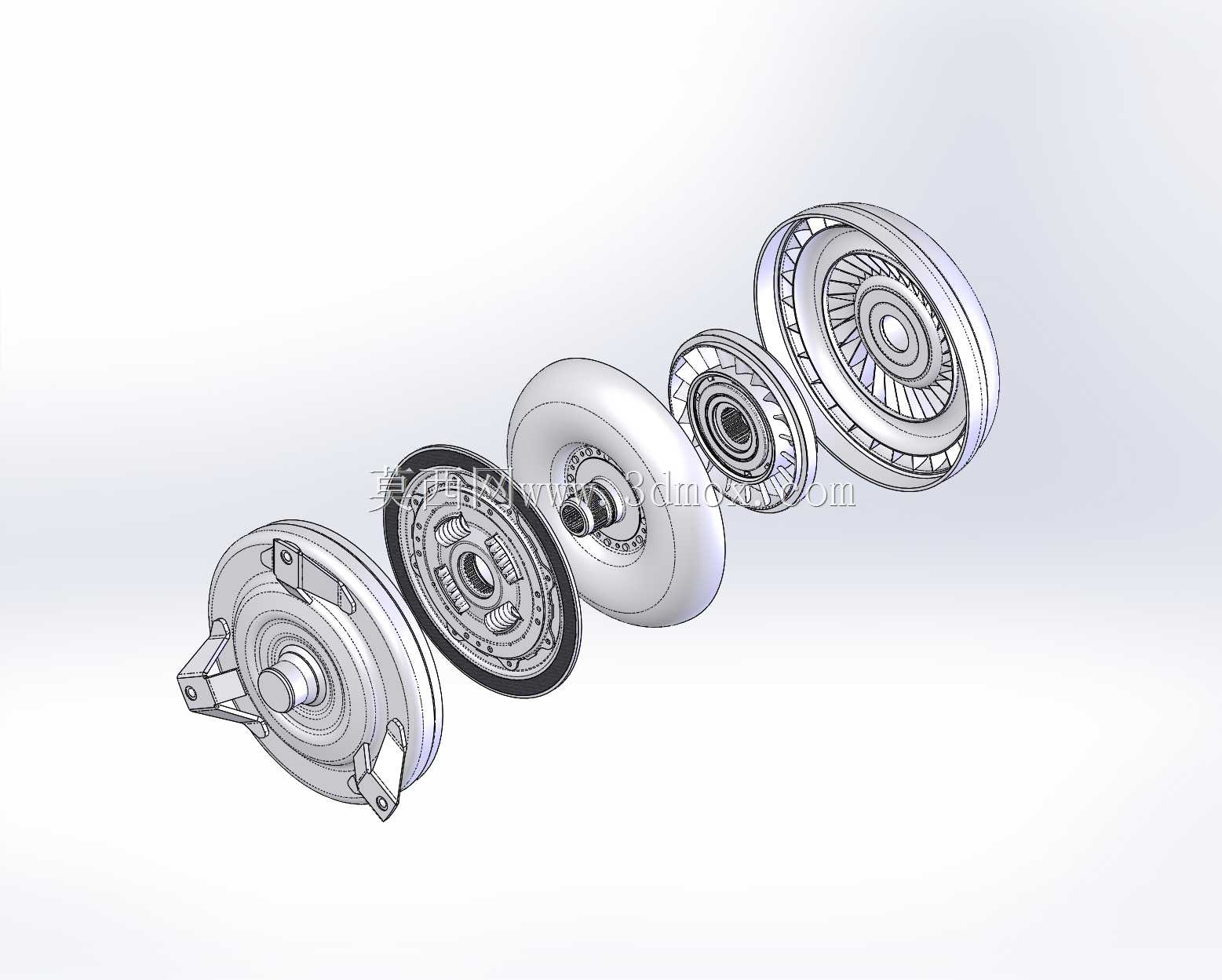

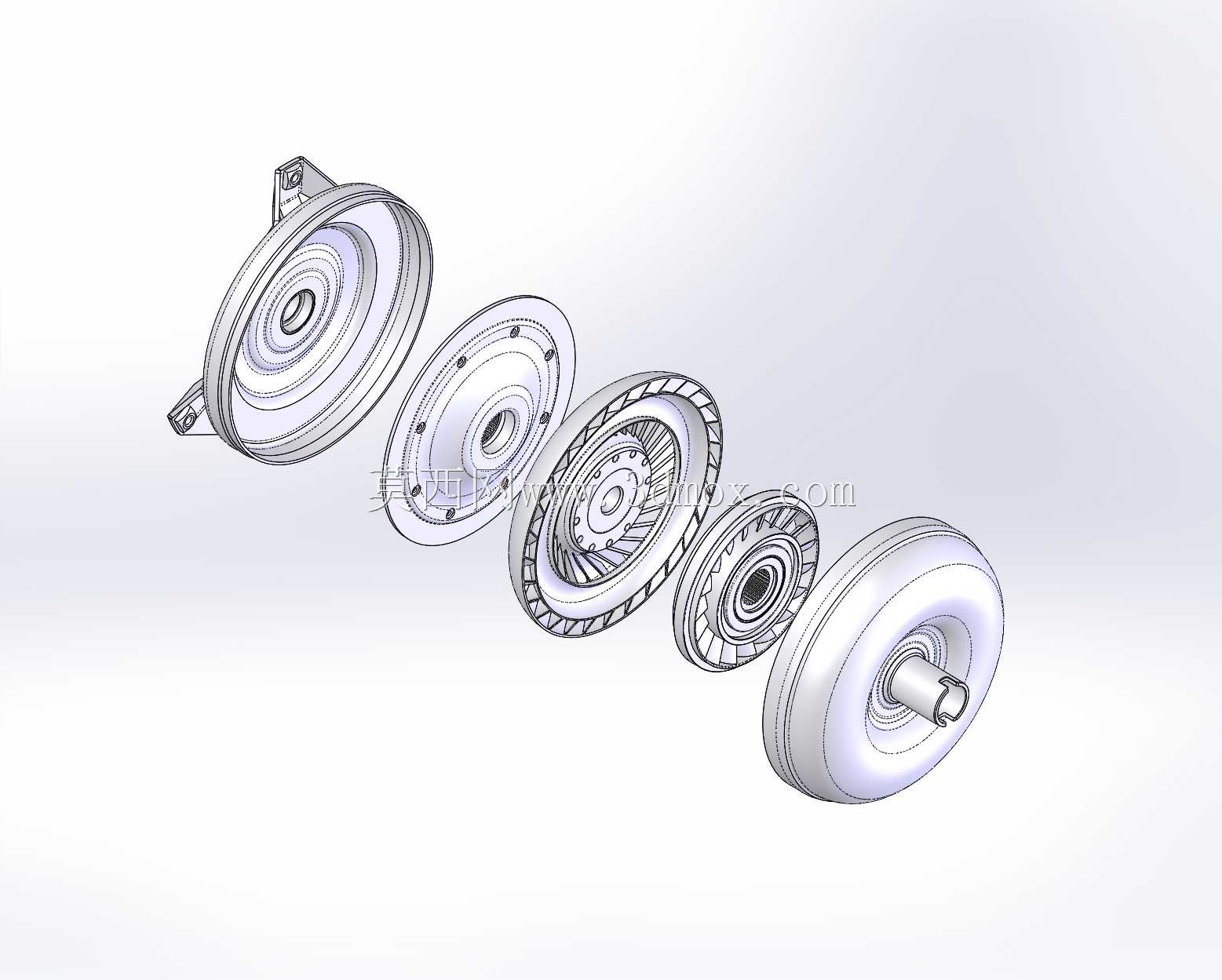

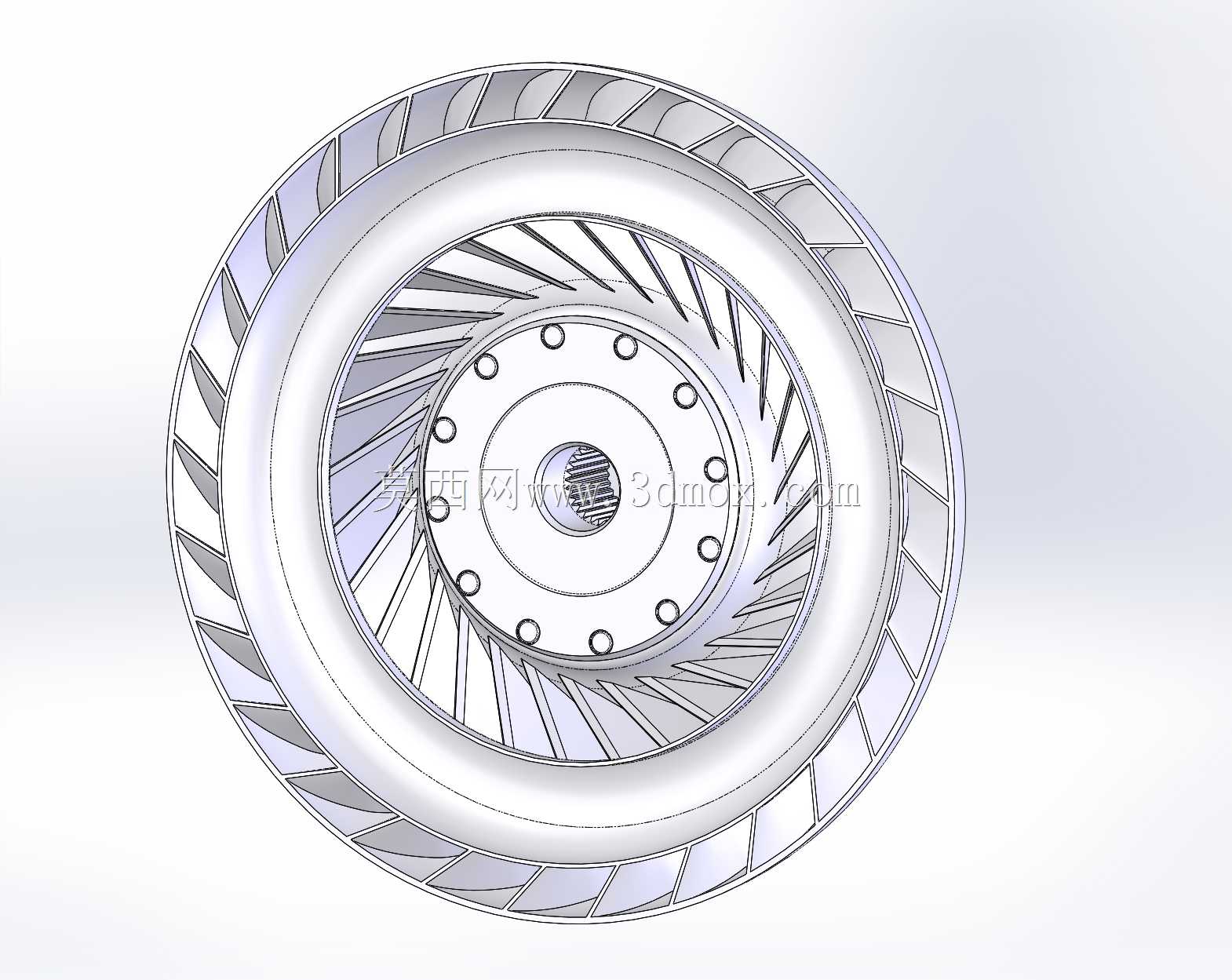

这款变矩器主要适配4L60系列自动变速箱，是乘用车自动传动系统里的核心液力传动部件，安装在发动机飞轮与变速箱输入轴之间的动力传递路径上，承担着扭矩传递、转速耦合、过载缓冲的核心作用，在车辆起步、低速蠕行、换挡过渡的工况下，能通过液力柔性传递特性吸收传动系统的冲击振动，避免硬连接带来的传动件过载损坏，同时在泵轮与涡轮转速差较大时实现扭矩放大，提升车辆起步阶段的牵引力输出。从结构设计来看，该变矩器采用典型的四元件轴向布置方案，从发动机侧到变速箱侧依次为泵轮总成、导轮总成、涡轮总成、锁止离合器总成，各轮系的叶片角度经过匹配调校，泵轮叶片采用前倾冲压成型结构，能在发动机带动下快速建立工作油液的循环动能，导轮配备单向离合器结构，在低速工况下锁止导轮改变油液流向实现扭矩倍增，当涡轮转速接近泵轮转速时单向离合器解锁，导轮随油液自由转动减少液力损失，锁止离合器布置在涡轮靠近变速箱侧的端面上，在车辆进入高速巡航工况后，锁止离合器压合将泵轮与涡轮刚性连接，消除液力传动的滑转损失，提升传动效率降低燃油消耗。外形尺寸上该变矩器的最大外径为258mm，轴向安装长度匹配4L60变速箱的壳体安装腔深度，输入端的驱动盘螺栓孔位完全对应通用系列小排量V型发动机的飞轮安装孔位，输出端的花键参数与4L60变速箱输入轴花键完全匹配，安装时需保证变矩器驱动毂完全插入变速箱油泵的驱动套内，避免安装不到位导致的油泵损坏或密封失效。在实际维修替换与改装选型场景中，该结构的三维数模可直接用于传动系统的装配干涉校验，也可作为变矩器再制造生产的尺寸参考，建模时完整还原了各轮系的叶片曲面、油道走向、锁止离合器的摩擦片沟槽结构，能清晰展示内部动力传递的油液循环路径，对于自动变速箱维修人员理解液力传动原理、结构工程师开展传动系统匹配校核都有实际参考价值，在台架测试场景中，也可基于该数模搭建流场仿真模型，验证不同工况下的扭矩传递特性与油液温升表现，为变矩器的性能调校提供基础结构依据。
