工程机械岩石铲斗结构设计三维作品

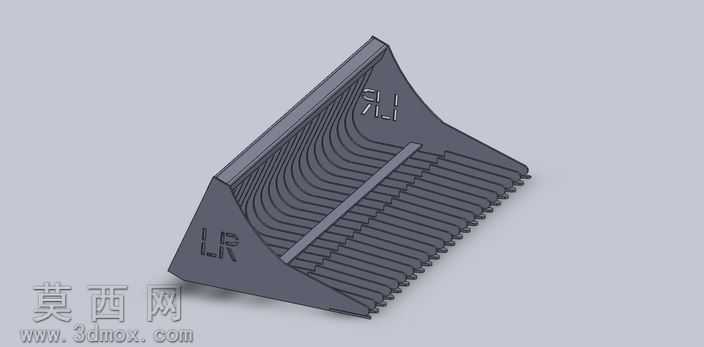

本作品为适配滑移装载机的岩石作业铲斗三维建模成果，建模过程依托三维参数化设计逻辑完成，首先以岩石工况下的受力需求为核心锚点，梳理铲斗整体轮廓的尺寸边界，先绘制斗体的基础曲面草图，通过拉伸、放样等基础建模指令搭建斗腔的弧形主体结构，斗腔内壁采用渐变弧度的曲面设计，可在铲装硬质岩石物料时有效分散物料对斗壁的冲击应力，避免应力集中导致的结构变形。建模过程中对斗齿排布做了精细化参数化处理，沿斗口前沿等距排布独立铲齿结构，每根铲齿与斗体的连接位做了加厚凸台设计，同时在斗腔内部增设横向加强筋结构，筋板沿斗体受力方向延伸布置，可大幅提升铲斗重载作业时的结构刚性。材质渲染阶段，为斗体赋予高强度耐磨合金钢材质，调整材质表面的粗糙度参数模拟金属构件的哑光磨砂质感，对斗体表面的标识字符做了浮雕式建模处理，通过凹凸贴图还原字符的刻印效果，整体渲染采用柔和的环境漫反射光照，清晰呈现斗体曲面的弧度变化与加强筋、铲齿的结构层次。设计思路上充分考虑岩石作业的耐磨需求，斗口前沿与铲齿连接位做了加厚处理，斗体两侧的侧刃板做了外倾角度设计，既可以扩大铲装作业时的接料范围，也能在铲掘过程中减少侧部的摩擦阻力，斗体背部的连接位预留了标准安装接口，可直接适配对应型号的滑移装载机快换机构，整体结构在保证结构强度的前提下尽可能优化了斗体的自重分布，避免过重的斗体影响主机的作业稳定性。建模过程中对各个零部件做了独立的参数化约束，后续可根据不同主机的适配需求快速调整斗宽、斗容、铲齿数量等核心参数，无需重新搭建整体模型，大幅提升了设计迭代的效率，所有结构的衔接处均做了圆角过渡处理，既消除了建模过程中的尖锐棱角，也符合实际焊接加工的工艺要求，避免实际生产中出现应力集中的焊接缺陷。
