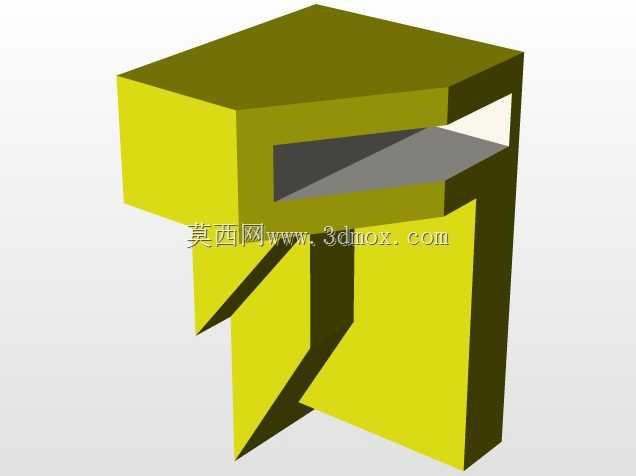

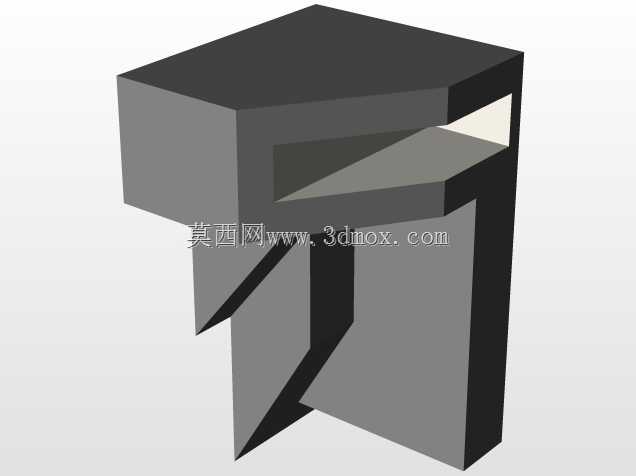

ISO视角阶梯式斜槽支撑练习构件

这类带斜向通槽的阶梯式支撑构件，常出现在小型工装定位台、非标输送线侧边挡料支架、教学实训考核台的定位模块中，日常多作为空间结构识图、三维建模练习的典型载体，也可在小型物料导向机构中承担滑移导向、层级支撑的作用。从结构设计逻辑来看，整体采用等壁厚的块体叠加思路，底部为整幅平整安装基面，可直接通过螺栓孔固定在型材台面或设备基板上，安装时需注意基面的平面度公差，避免锁紧后构件产生形变导致斜槽导向精度偏移。构件沿纵向设置三级阶梯抬升结构，每级阶梯的过渡棱边均做了微小倒角处理，既避免加工时的应力集中，也能防止装配、调试过程中棱边划伤操作人员。右侧的斜向通槽是整个构件的核心功能区域，槽腔的倾斜角度与ISO第一角投影的观测视角形成对应，槽壁的平行度公差直接决定了导向类场景下的物料滑移顺畅度，若用于定位场景，槽腔的宽度尺寸需与配套滑块的公差带做基孔制配合，预留0.02-0.05mm的滑动间隙。设计这类构件时，需要优先确定斜槽的倾斜角度与各级阶梯的高度差匹配关系，避免阶梯抬升高度与斜槽出口位置产生干涉，建模过程中需先绘制底部安装板的轮廓草图，再逐级向上拉伸生成阶梯基体，最后通过切除拉伸生成斜向通槽，所有壁厚保持均匀一致，避免后续注塑或3D打印成型时出现缩痕、填充不均的问题。从安装边界来看，构件整体外轮廓无外伸的凸耳或卡扣结构，所有安装孔均布置在底部安装板的内侧区域，安装时所需的周边操作空间仅需比构件外轮廓大20mm即可，适配紧凑空间内的安装需求。在实际教学场景中，这类构件常用来考核工程人员对第一角投影法的空间理解能力，仅通过三个正交视图很难快速还原斜槽与阶梯的空间位置关系，需要结合轴测视角反复核对各特征的相对位置，能有效锻炼结构设计人员的空间想象能力与特征建模逻辑。构件的所有棱边除功能配合面外，均做了去毛刺处理，表面无复杂曲面，常规铣削加工即可完成全部工序，加工成本较低，适合作为批量实训耗材或者小型设备的非标支撑配件使用。
