户外枪式安防监控摄像头结构设计

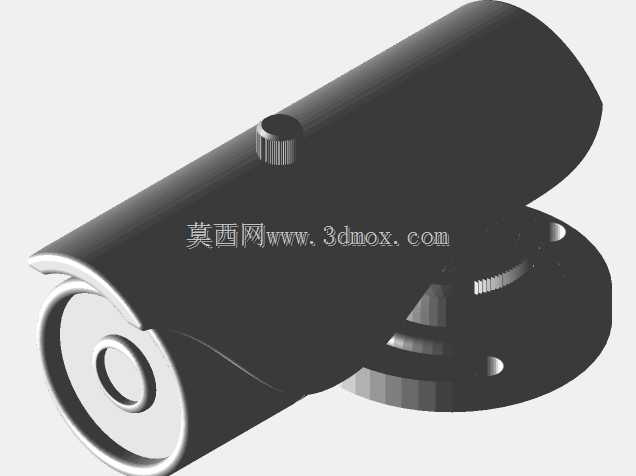

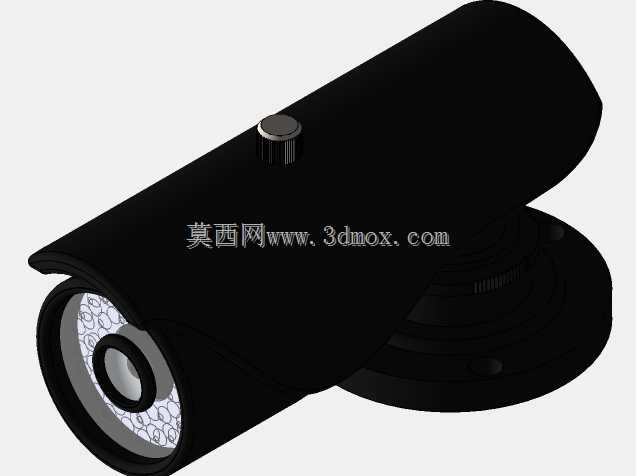

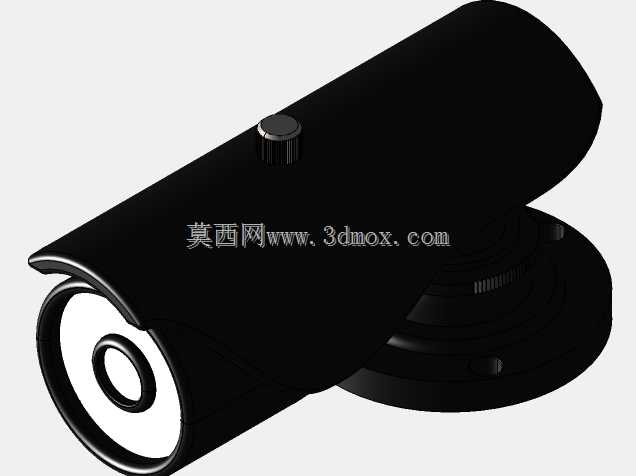

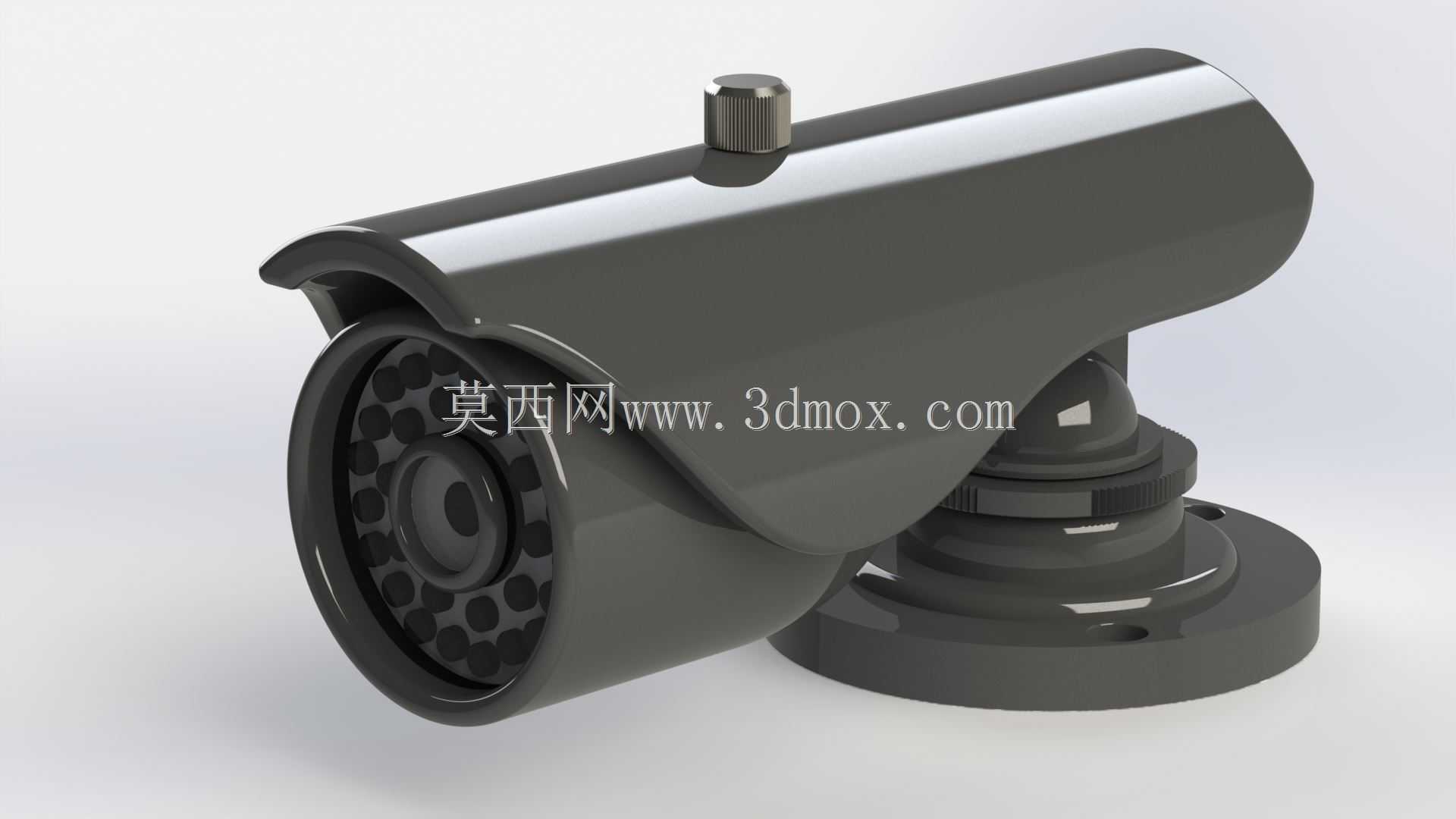

这款枪式监控摄像头的结构设计，首先围绕户外露天部署的实际工况做了针对性考量，日常应用场景覆盖小区周界、厂区出入口、沿街商铺外立面、园区道路等需要固定点位持续视频采集的区域，核心用途是完成固定视角的全天候画面采集，为安防追溯、区域管控提供可视化的影像支撑。从功能特性来看，前端镜头区域做了内凹式的遮光罩延伸设计，能避免正午阳光直射镜头产生的光晕过曝问题，同时遮挡雨水直接冲刷镜头表面，减少雨渍对画面清晰度的影响；镜头周边环形排布的补光灯位，适配低光照环境下的红外补光需求，保证夜间无外接照明的场景下也能采集到可用的黑白画面。机身顶部的调节旋钮用于锁定镜头俯仰角度，安装调试时松开旋钮即可调整摄像头的垂直拍摄角度，确认视角后拧紧旋钮就能完成角度固定，避免长期户外使用受风力、震动影响出现视角偏移。底座采用圆盘式安装结构，预留的三个沉头安装孔适配膨胀螺丝固定在墙面、立杆支架等安装基面，安装孔的沉头设计能让螺丝头部完全埋入底座平面，保证底座与安装面贴合平整，不会出现凸起干涉导致的安装不稳。机身与底座之间采用万向球铰连接结构，除了俯仰角度调节外，还能支持水平方向360度旋转、侧方角度微调，调试时可以灵活覆盖需要监控的目标区域，不需要反复调整底座的安装位置。机身外壳采用一体化流线型设计，接缝处做了错位搭接结构，能减少雨水顺着接缝渗入机身内部的概率，外壳表面做哑光硬质处理，既可以减少户外环境下的反光避免暴露设备位置，也能提升外壳的耐刮擦、抗老化性能，适配长期户外日晒雨淋的使用环境。整体外形尺寸控制紧凑，机身长度适配常用的监控支架安装尺寸，不会因为体积过大导致安装后突兀，同时内部预留的空间足够容纳镜头模组、补光电路板、供电模块等核心元器件，走线从底座中心的通孔穿出，能隐藏连接线材，避免线材外露被外力破坏或者老化加速。在建模过程中，各部件的配合公差都按照常规注塑件的生产精度做了预留，外壳壁厚均匀，避免注塑生产时出现缩痕、变形等问题，调节旋钮的防滑滚花细节也做了还原，保证实际调试时的操作手感，球铰部位的阻尼配合间隙经过合理设置，既能保证角度调节时的顺畅度，也能在无外力时保持调整好的角度不发生滑移。
