汽车悬架双叉骨连接结构三维数模

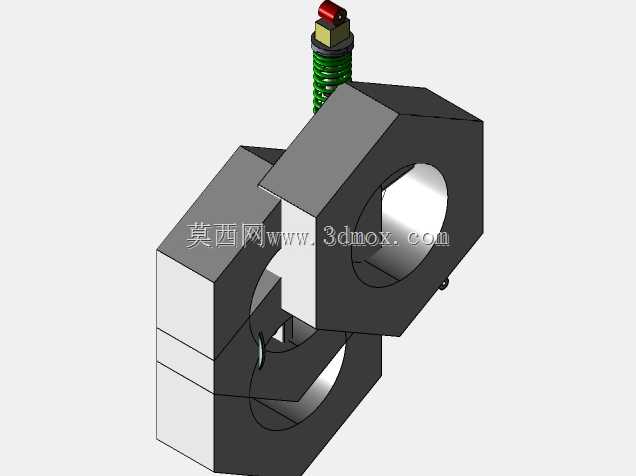

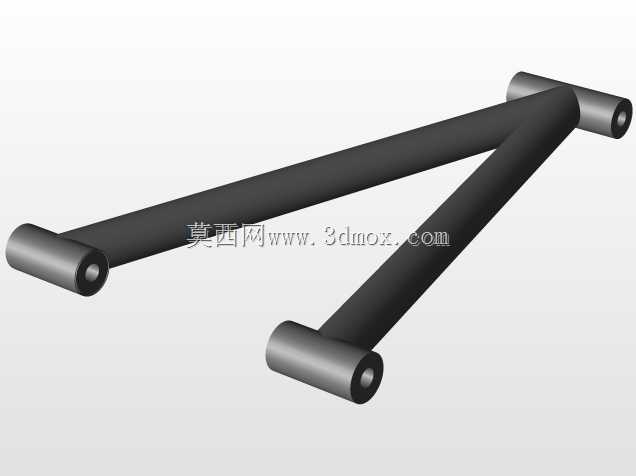

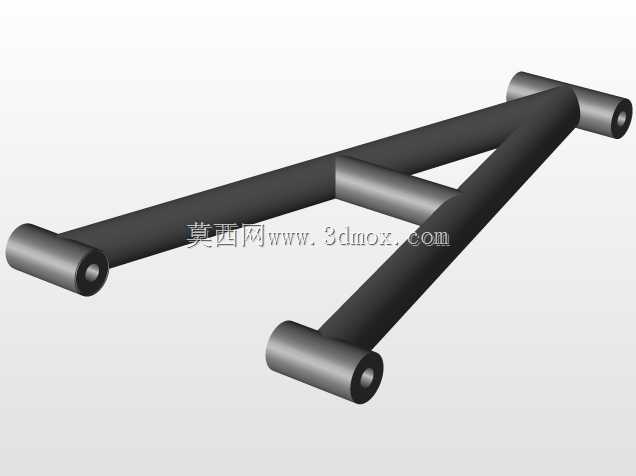

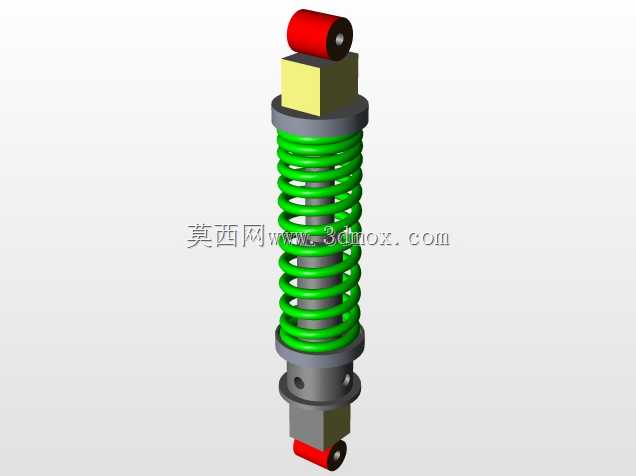

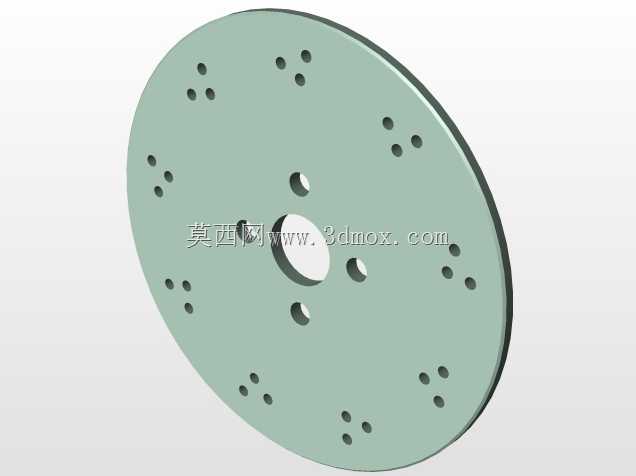

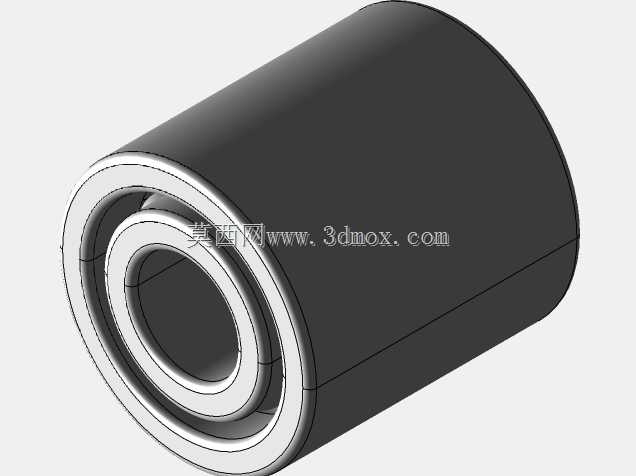

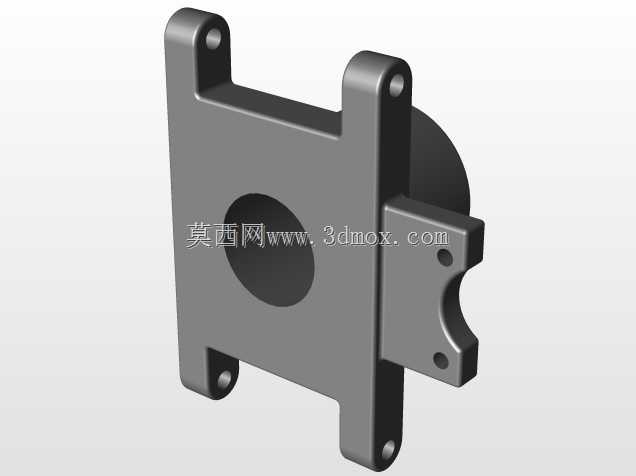

该结构对应乘用车悬架系统中的双叉臂连接组件，主要承担车轮与车架之间的载荷传递与运动约束功能，在前置后驱车型的前悬、部分性能车的后悬结构中应用广泛，可在车轮跳动过程中精准约束轮距、倾角变化量，相比麦弗逊结构拥有更高的侧向支撑刚度，适配激烈驾驶场景下的操控稳定性需求。结构整体采用上下分体式叉臂铰接布局，两个六边形主体为叉臂与转向节的连接基座，基座中心预留大尺寸通孔用于轮毂轴承单元的穿装固定，孔位公差需匹配轴承外圈的过盈配合要求，安装时需保证两基座同轴度误差控制在0.02mm以内，避免轴承运转时出现偏磨异响。基座侧面预留的螺纹孔用于制动管路、轮速传感器线束的固定，顶部集成的弹性缓冲组件由螺旋弹簧与阻尼调节块组成，可过滤路面传递的高频振动，弹簧预紧力可通过顶部的调节螺母进行调整，适配不同载荷下的悬架行程需求。设计过程中优先考虑了安装维护的便捷性，上下叉臂与基座的连接采用标准六角螺栓紧固，螺栓规格匹配通用五金配件库的现有标准件，无需单独定制非标紧固件，可降低后期维修替换的成本。铰接位置的衬套预留了足够的摆动间隙，可满足车轮上下跳动、转向动作时的角度补偿需求，避免运动过程中出现结构干涉。整体结构的安装边界需匹配轮拱内部的预留空间，横向总宽度需控制在轮距设计允许的范围内，纵向突出量不得超过减震器塔顶的安装平面，避免转向过程中与轮胎、翼子板内衬发生剐蹭。建模过程中对所有配合面做了公差匹配处理，运动副位置预留了合理的装配间隙，可直接导入装配环境做运动仿真验证，测试悬架跳动全行程内的运动轨迹是否符合设计预期，排查硬点布置是否存在不合理的位置。
