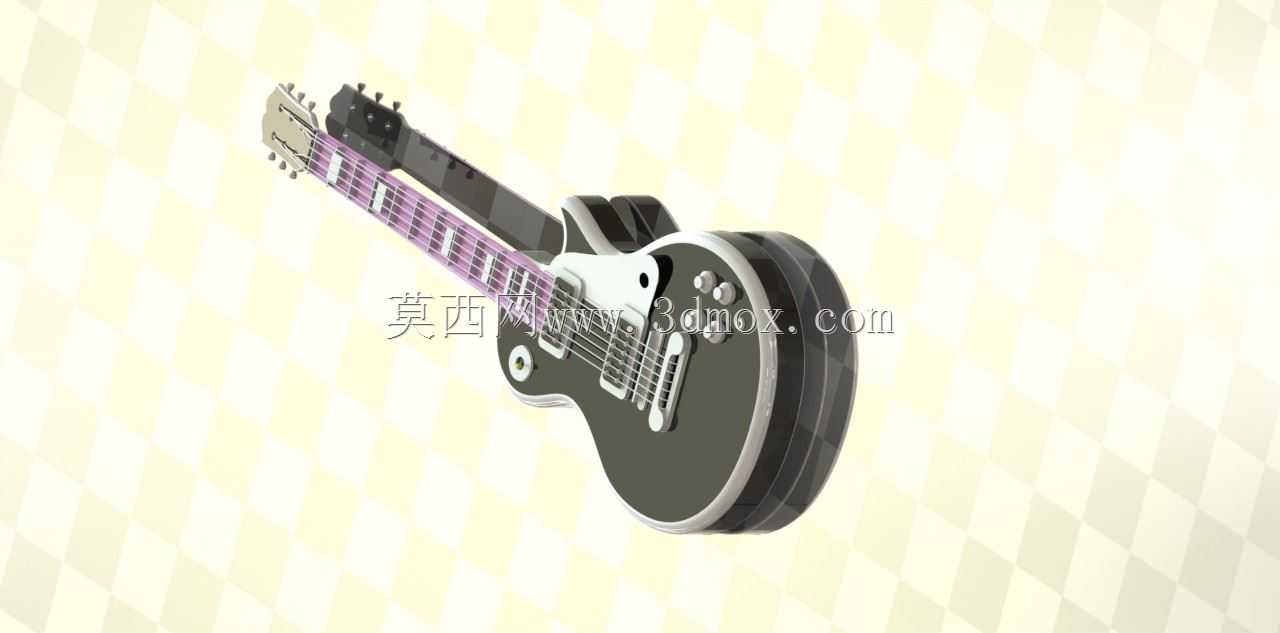

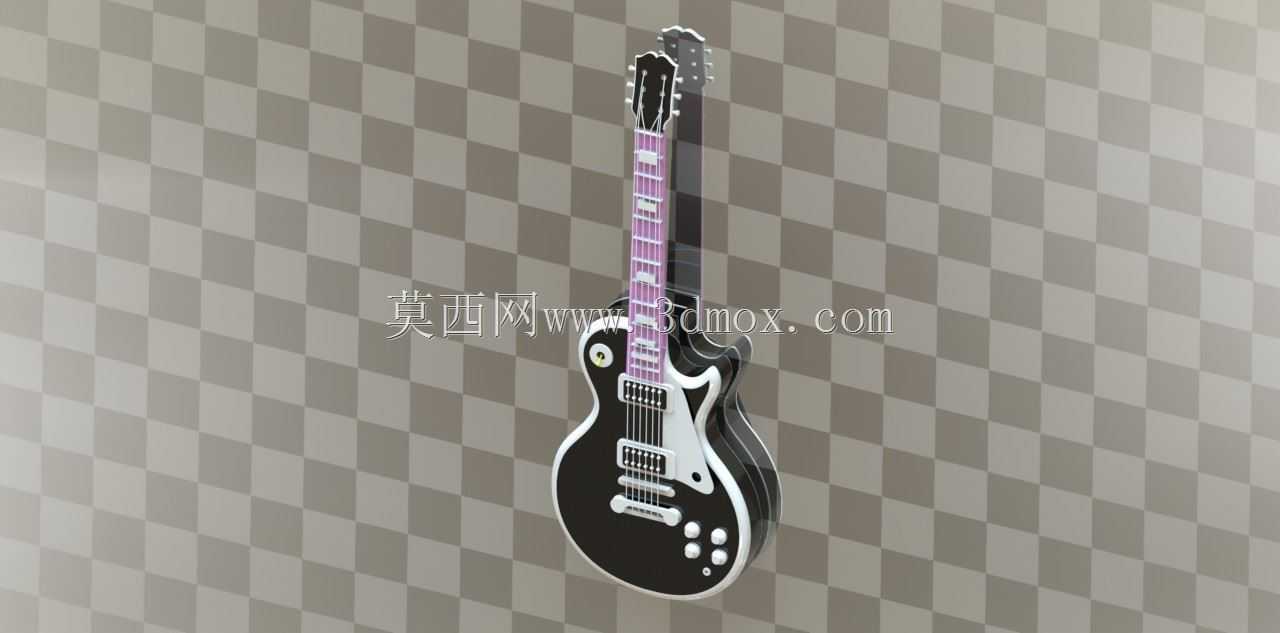

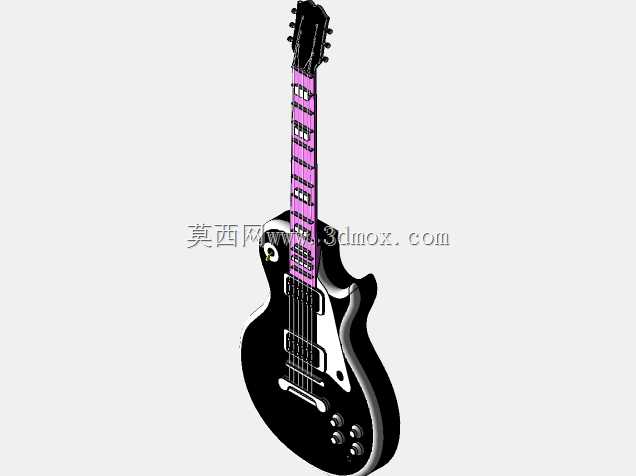

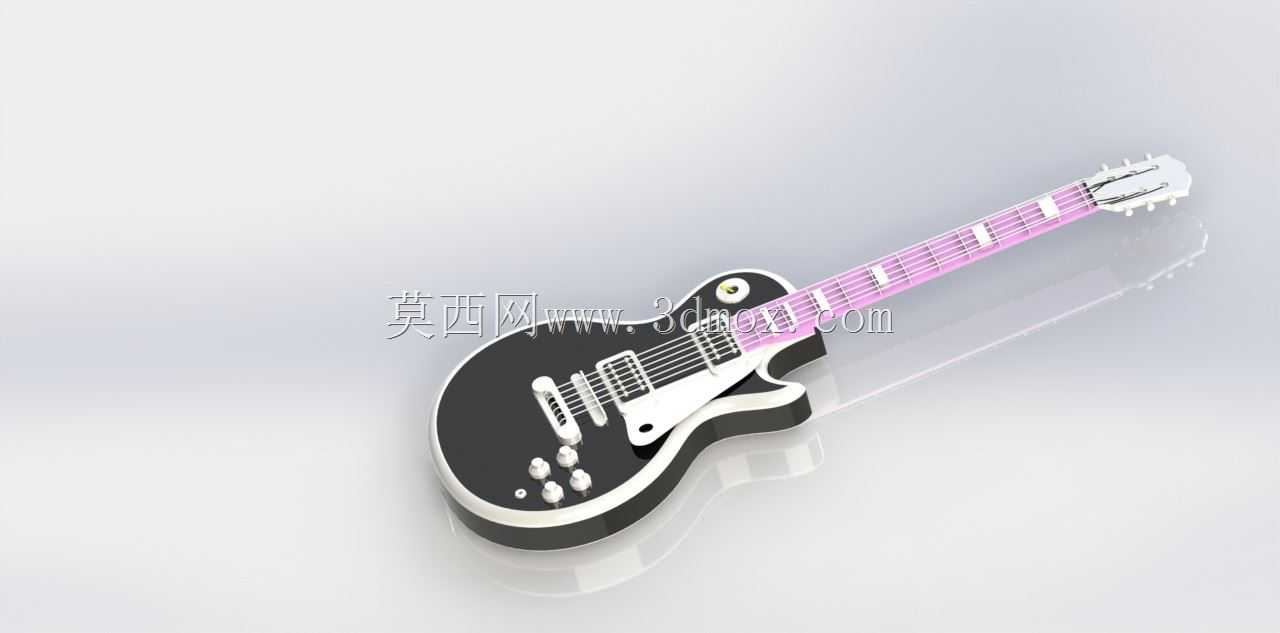

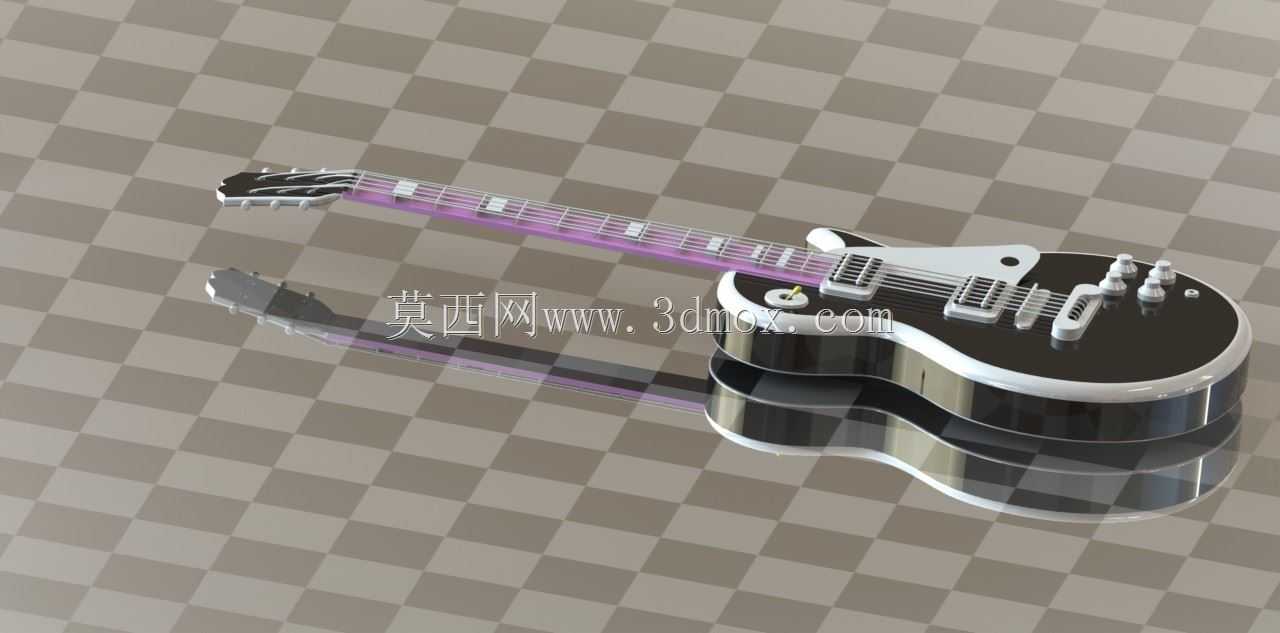

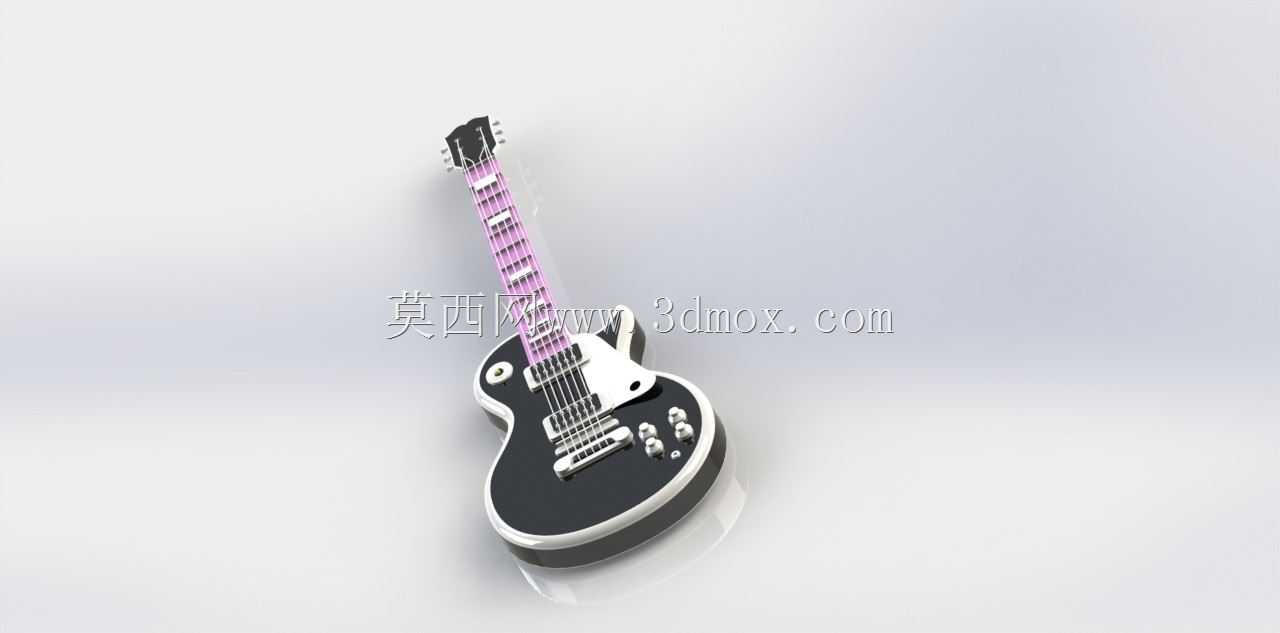

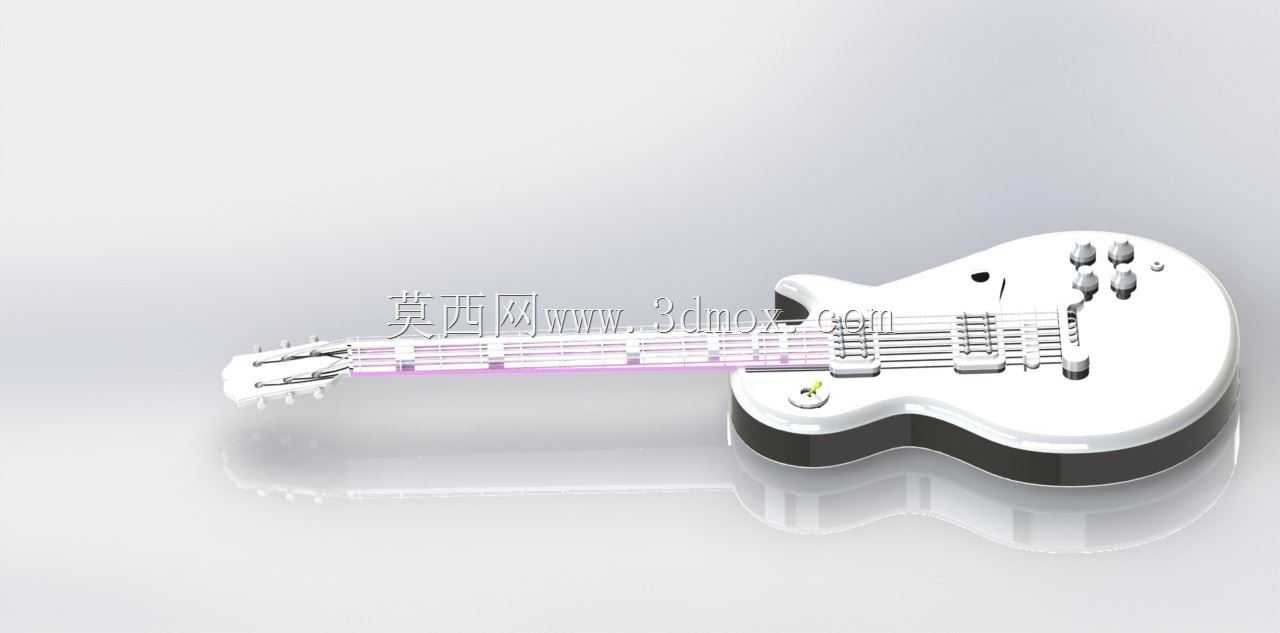

SolidWorks绘制的经典款电吉他结构设计

本次电吉他结构设计围绕电声乐器实际演奏需求展开，首先从演奏握持的人机工程边界切入，琴身轮廓采用经典Les Paul型曲面过渡，整体握持区域的厚度控制在40-45mm区间，边缘做R8-R12的圆角处理，避免长时间持琴演奏时硌伤演奏者肋部，琴身总长度控制在980mm左右，琴颈有效弦长设定为628mm，符合常规电吉他的标准演奏尺寸，适配市面上通用规格的琴弦、品丝配件。设计过程中优先考虑各部件的装配定位关系，琴颈与琴身的连接采用插接式结构，配合面预留0.02mm的装配公差，保证琴颈安装后指板平面与琴身拾音器安装面的平行度误差不超过0.1mm，避免出现琴弦打品、拾音信号不均的问题。拾音器安装位设置了可调节高度的沉孔结构，调节行程预留8mm空间，可根据不同演奏风格调整拾音器与琴弦的间距，适配清音、失真等不同音色输出需求。琴身内部的电路走线槽采用隐藏式设计，走线槽宽度设置为8mm，深度5mm，可容纳电位器、档位开关的连接线，同时在琴身背部预留可拆卸的盖板安装位，盖板通过4颗M3螺丝固定，方便后期电路检修与配件更换。指板部分的品丝安装槽采用等比间距排布，每一品的位置按照十二平均律的弦长比例计算定位，品丝槽深度控制在1.5mm，保证品丝压装后不会出现松动凸起的问题，琴头位置的弦钮安装孔采用同轴度0.05mm的精度设计，六个弦钮孔的中心距保持一致，保证琴弦安装后走向顺直，不会出现额外的摩擦阻力影响调音稳定性。从应用场景来看，该结构设计既可以作为乐器生产厂商的结构验证原型，也可用于乐器维修环节的配件适配参考，所有安装孔位、连接尺寸均匹配市售标准电吉他配件，不需要额外定制非标零件即可完成整琴装配。设计时还考虑了琴身的重量平衡，琴身主体的重心位置设置在背带钉连线的中点附近，站立演奏时不会出现琴头下坠或琴身歪斜的情况，琴身底部的背带钉安装位做了局部加厚处理，厚度达到8mm，保证背带安装后的连接强度，可承受整琴3.5kg左右的重量不会出现开裂问题。旋钮、档位开关等操控部件的安装位置均设置在演奏者右手可轻松触及的区域，距离琴身底部边缘120mm左右，演奏过程中不需要大幅度移动手部即可完成音色、音量的调节，符合实际演奏的操作逻辑。
