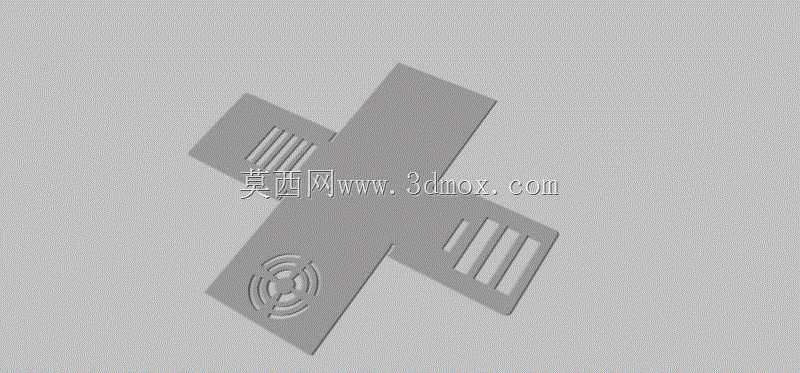

十字型带散热通风结构钣金展开件

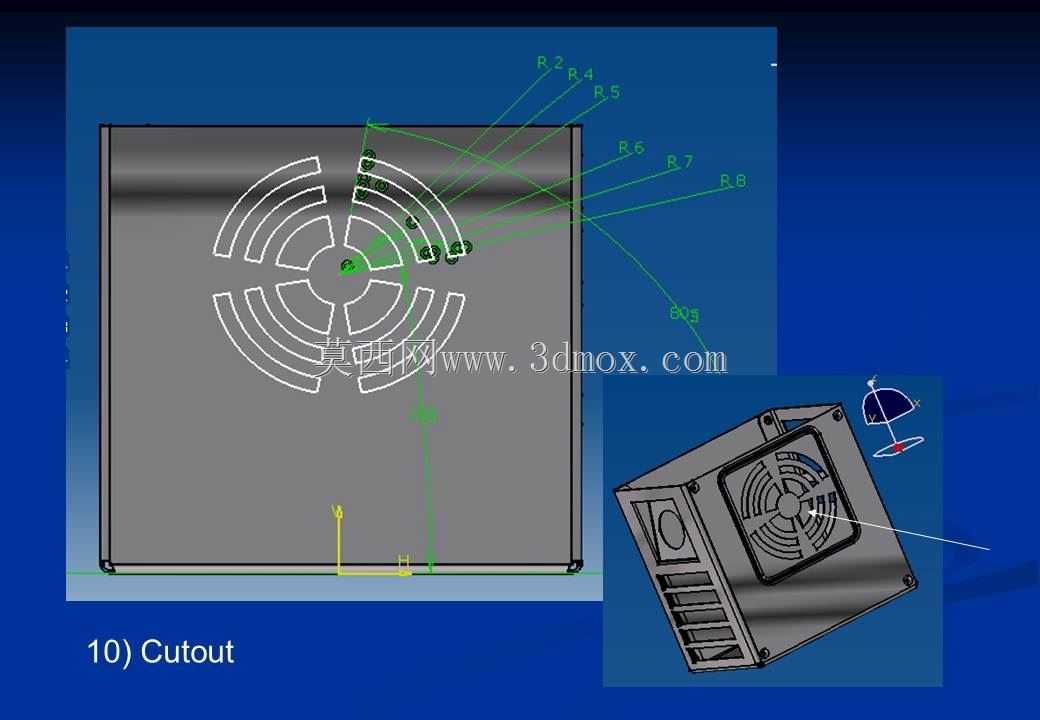

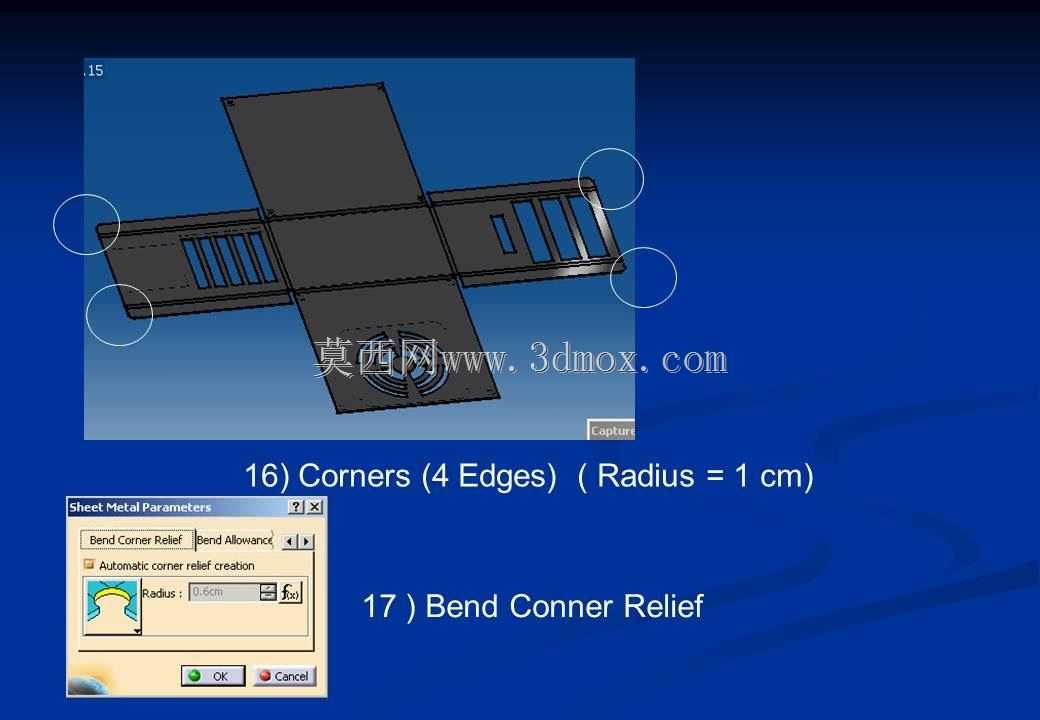

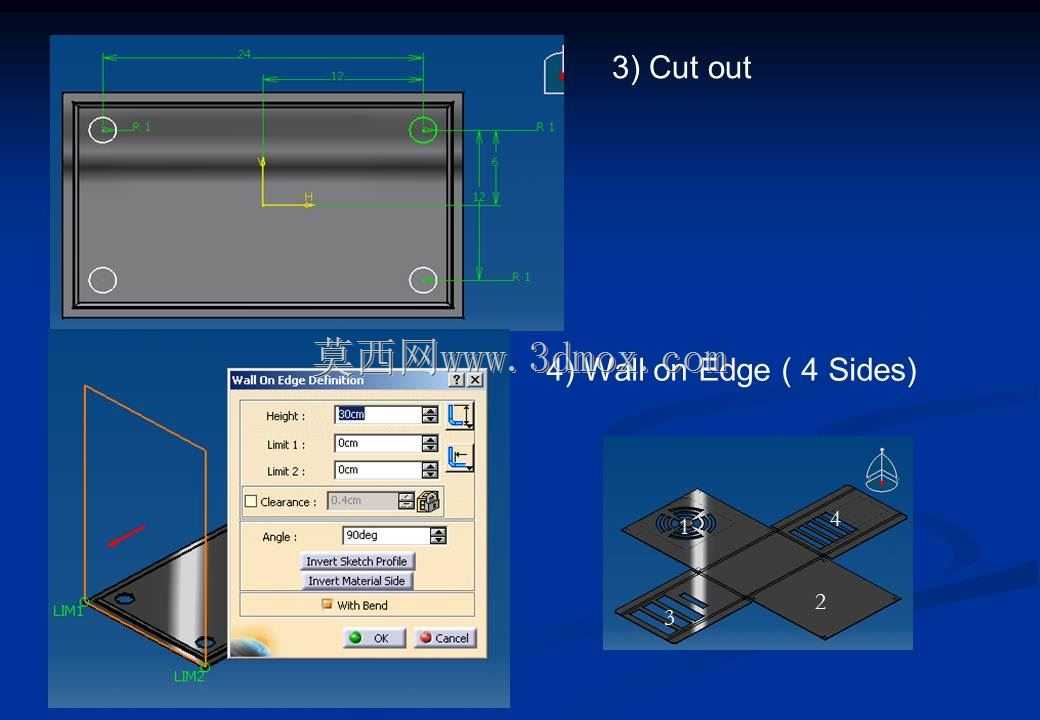

这类十字构型的钣金件，多应用在小型工控设备、桌面型电子装置的内置安装支架兼导流罩场景，日常作业中既承担内部功能模块的承载定位作用，也通过自身的开孔结构完成设备运行时的气流疏导，避免局部积热导致元器件性能衰减。从结构细节来看，四个延伸臂上分别加工了不同形式的通槽，其中两组臂面开设等距排列的长条形通风槽，槽边预留的折弯余量经过反复校核，能保证后续折弯成型后槽口边缘无拉扯变形，不会出现毛刺突出或者尺寸超差的问题；另一组臂面加工的是同心圆式的散热栅格，这类栅格对应设备内部发热功率较高的模块安装位，成型后刚好对准发热源的散热鳍片位置，能让冷热空气交换路径更短，减少风阻损耗。设计过程中最先敲定的是十字主体的中心定位基准，所有臂长尺寸、开孔位置都以中心交点为坐标原点标注，能避免多工序加工时的基准偏移问题，板材选用常规冷轧钢板，厚度适配常规钣金冲压、折弯的工艺范围，不需要特殊的刀具或者模具就能完成加工，四个臂的末端都预留了安装固定的小孔位，安装时可以直接通过螺丝固定在设备内部的预设立柱上，不需要额外增加转接支架，能压缩整体装配的工序步骤。做展开设计时，每道折弯线的位置都根据板材厚度、折弯内R角计算了对应的扣除量，保证折弯成型后各臂的相对角度、安装孔的同轴度都符合装配要求，不会出现成型后孔位错位、臂面翘曲的问题，这类结构也常用来作为钣金工艺训练的实操案例，能让练习者快速掌握不同开孔形式在展开时的处理方法，理解折弯余量对最终成型尺寸的影响，实际生产中这类零件的折弯工序只需要简单的定位治具就能完成批量加工，不需要复杂的工装夹具，单件加工的耗时很短，适合小批量设备的配套生产需求，安装时的边界尺寸也经过优化，不会和设备内部的走线槽、相邻元器件产生干涉，装配后整体贴合度较好，不会出现松动异响的问题。
