多自由度可调式桌装夹持作业固定夹具

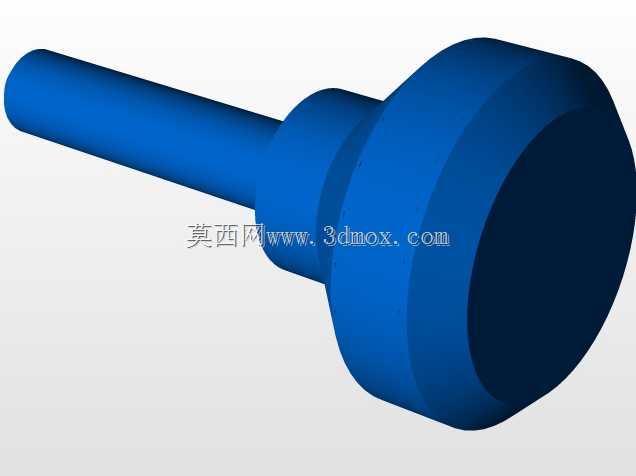

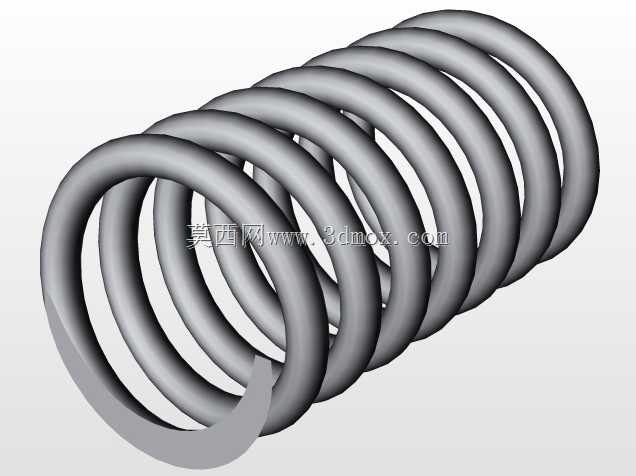

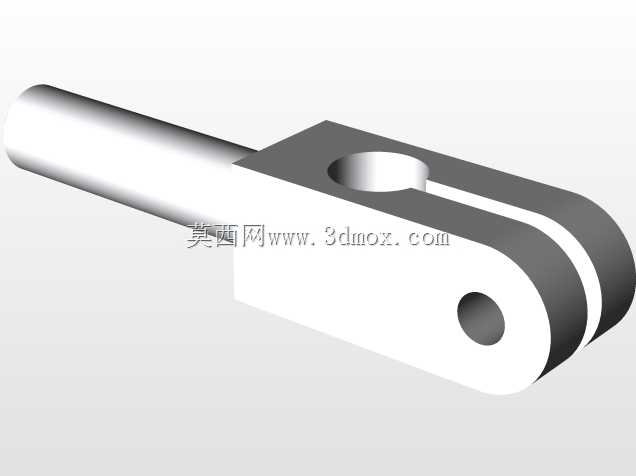

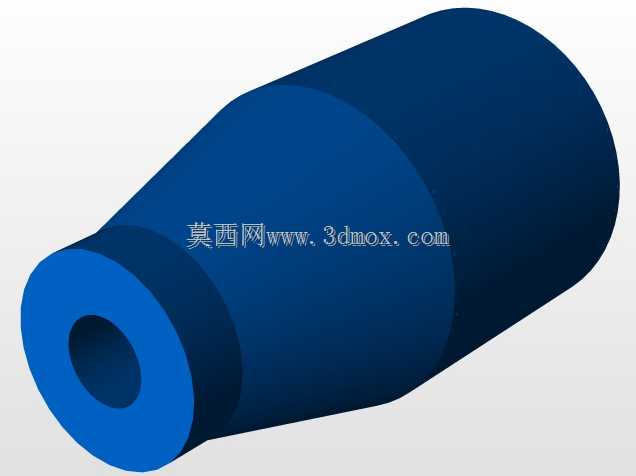

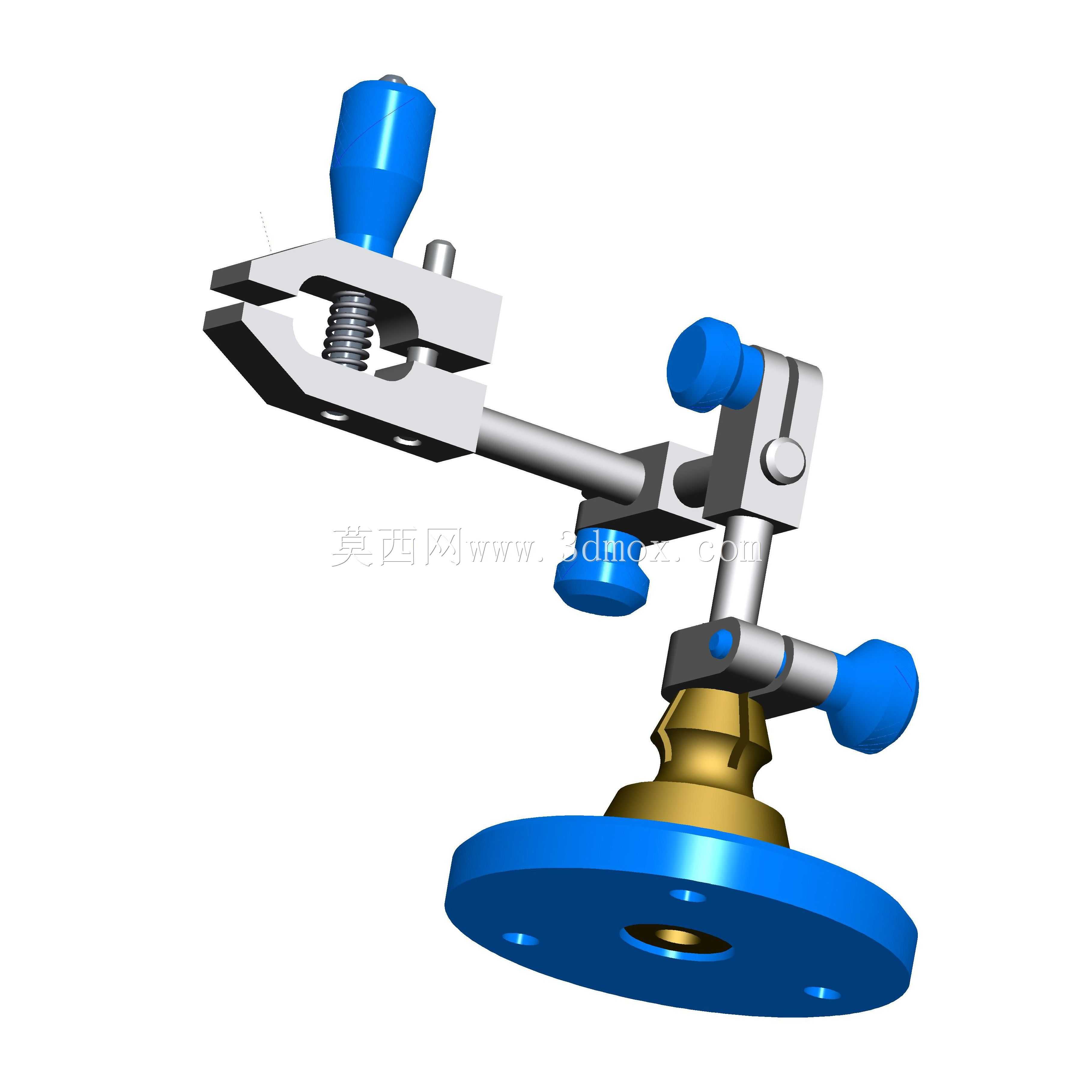

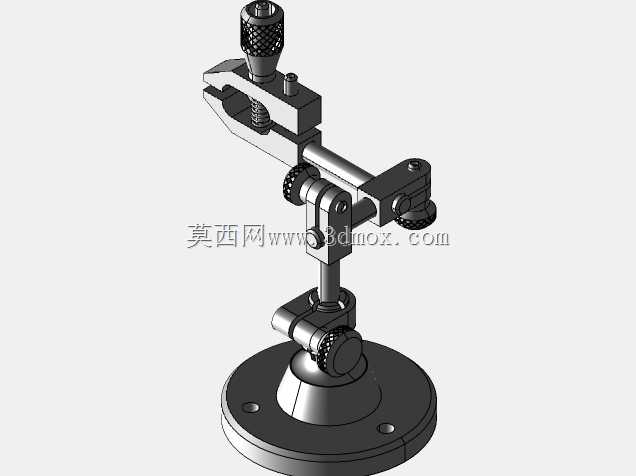

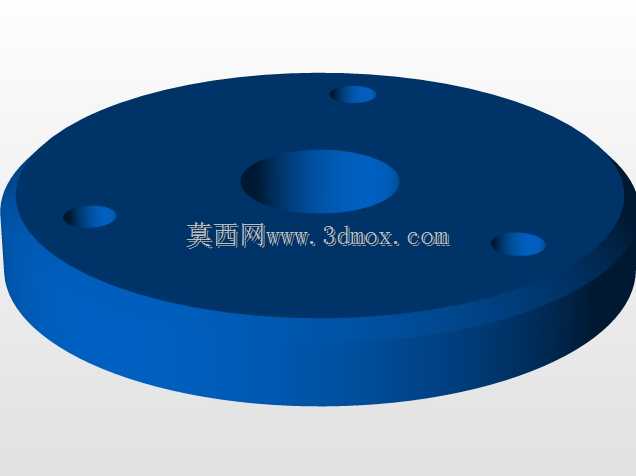

这款多自由度可调夹持夹具，是面向车间精细化手工作业、小型零件精密加工辅助场景设计的定位固定工装，日常在电子元器件引脚修整、小型精密零件粘接固定、首饰精细加工、教学实训工位操作等场景中，能为操作人员提供稳定的工件夹持支撑，解放双手完成精细化操作，避免手持工件带来的抖动、定位偏移问题，大幅提升精细作业的成品精度与操作效率。夹具底部采用带安装孔的圆形法兰式底座，安装时可通过螺栓穿过底座均布的通孔，将整套夹具固定在工作台台面、实训操作台架等平整安装面上，底座与上部调节机构之间采用可旋转的铰接连接结构，支持360度水平方向旋转调整，能根据操作人员的作业朝向、工位布局灵活调整夹持端的朝向，适配不同工位的操作习惯。上部调节臂采用多关节铰接式结构，每处关节都配备了蓝色的星形锁紧旋钮，操作人员无需额外工具，徒手拧动旋钮即可松开关节调整臂杆角度，调整到合适作业位置后拧紧旋钮即可锁死臂杆姿态，臂杆的调节范围覆盖垂直、水平多个维度，能将夹持端送到操作人员最顺手的作业位置，避免长期作业带来的姿势疲劳。前端夹持头采用螺杆驱动的平口钳结构，转动夹持端顶部的旋钮即可带动螺杆推动活动钳口移动，实现对不同尺寸小型工件的夹紧固定，钳口开合范围覆盖常见小型零件的夹持尺寸，钳口接触面做了平整处理，夹紧时不会刮伤工件表面，同时能提供足够的夹持力避免作业过程中工件移位。整套夹具的结构设计充分考虑了车间作业的实际使用需求，所有调节操作都无需辅助工具，锁紧结构可靠，不会出现作业过程中臂杆下滑、夹持松动的问题，底座的安装边界适配常规厚度的工作台面板，安装后不会占用过多台面空间，臂杆收拢时整体体积小巧，也适合在空间紧凑的实训工位、个人作业台面上安装使用。在教学实训场景中，这类夹具能帮助学员固定待加工的小型工件，方便学员完成锉削、粘接、线路焊接等基础车间作业训练，也可作为小型精密检测工位的辅助固定工装，固定待检测的小型零部件，配合检测设备完成尺寸检测、外观检查等操作。
