斜面式快速夹紧定位工装夹具结构

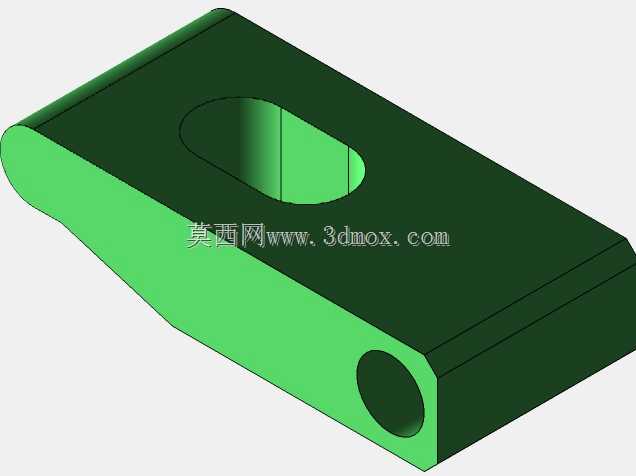

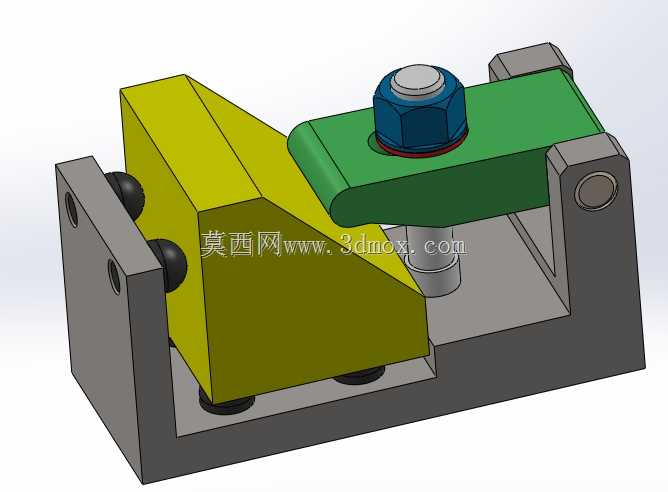

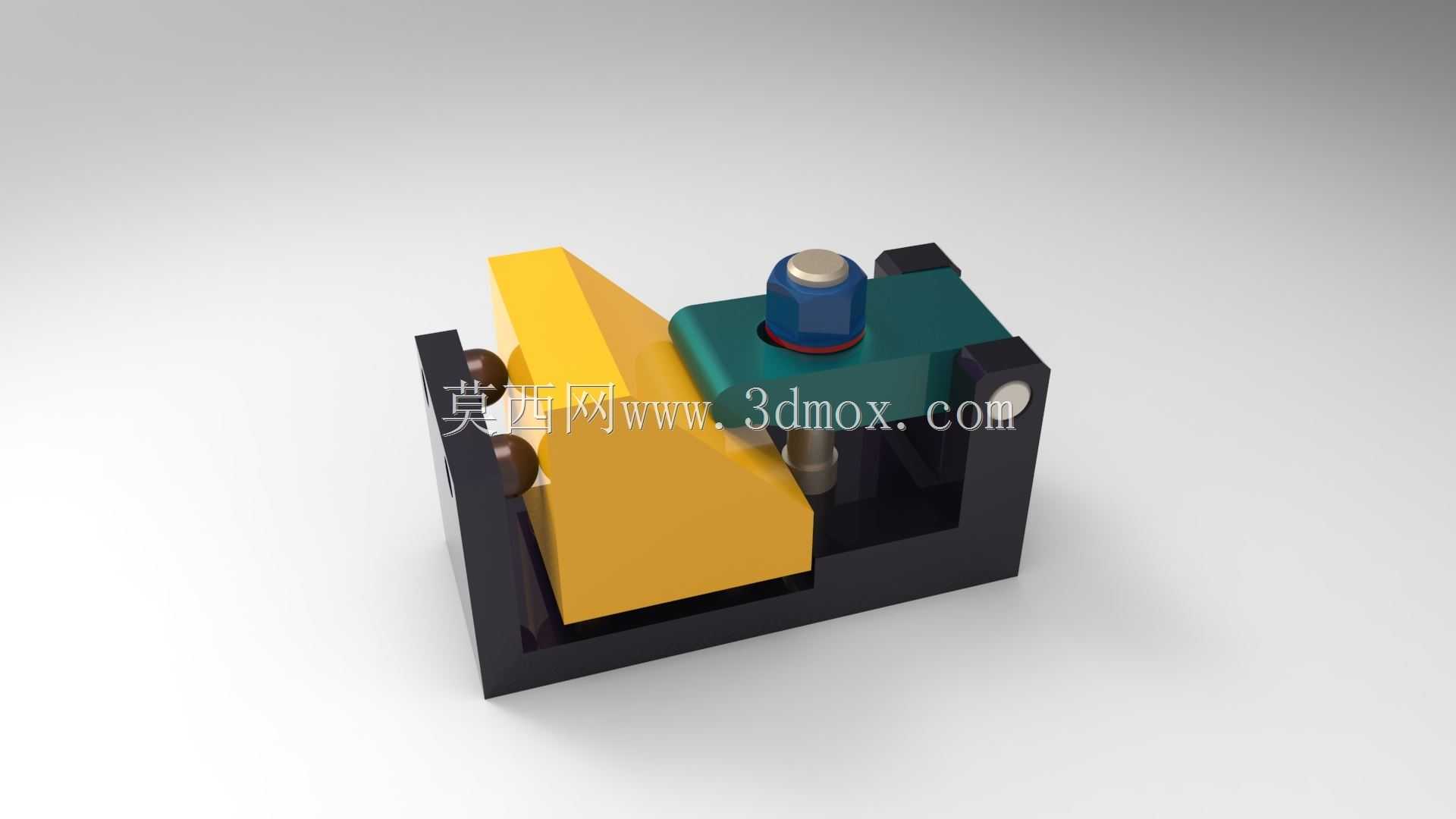

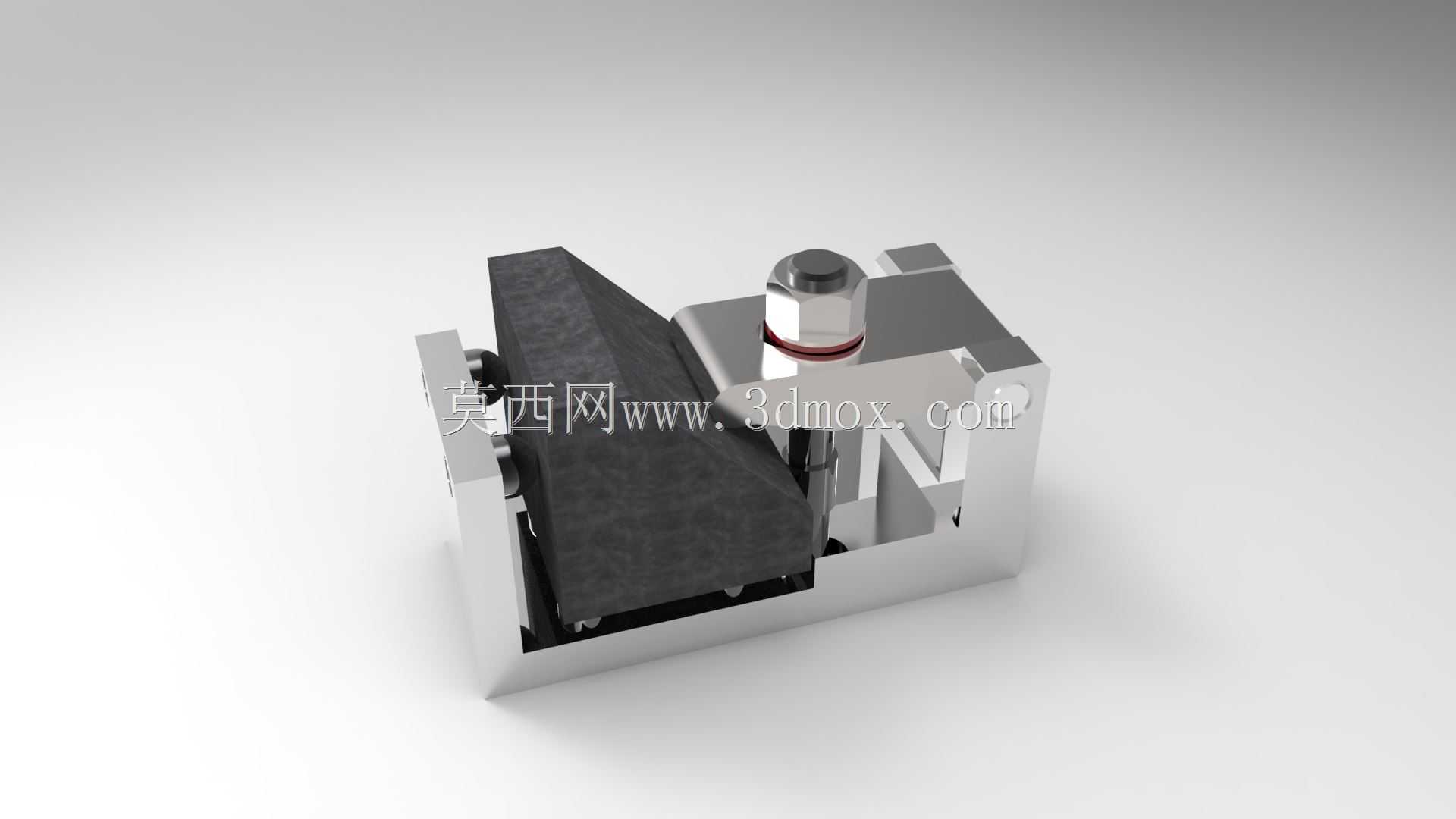

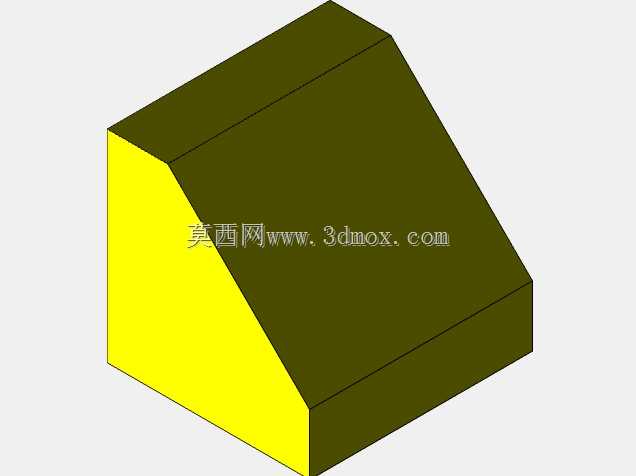

该夹紧结构多用于小型零部件的机加工工位定位、装配线工件固定场景，在小批量零件铣削、钻孔工序中，可替代复杂的液压、气动夹紧单元，无需外接动力源即可完成工件的快速锁紧与松脱，适配多品种小批量的柔性生产需求，在钳工工位、小型专机的工件固定环节应用广泛。从结构功能来看，该装置依靠楔形斜面的增力特性实现夹紧动作，黄色楔形块作为核心传力部件，与侧边的钢珠配合形成滚动摩擦副，相比传统斜面滑动结构，操作时的阻力更小，手动推动楔形块即可完成锁紧行程，顶部的带旋钮压头负责传递夹紧力，压头底部的弹性缓冲结构可避免刚性接触划伤工件表面，同时补偿工件的尺寸公差，保证不同批次同规格工件都能获得稳定的夹紧力。设计过程中优先考虑了操作效率与结构可靠性，整体采用框式基座作为承载主体，基座的安装孔位预留了标准的螺栓固定接口，可直接安装在机床工作台或者工装板上，安装边界控制在紧凑的小尺寸范围内，不会占用过多工位空间，适配小型工作台的安装需求。楔形块的行程经过精准计算，既保证足够的夹紧行程覆盖工件公差范围，又避免行程过长导致操作冗余，侧边的限位结构可限制楔形块的最大推出位置，防止操作时部件脱出。压头部分采用可调式设计，通过螺纹连接可调整压头的初始高度，适配不同厚度的工件装夹需求，压头顶部的滚花旋钮无需额外工具即可手动调整，方便现场操作人员快速适配换型。基座的黑色主体采用一体式铣削加工成型，各配合面的形位公差控制在合理范围内，保证楔形块滑动顺畅无卡滞，钢珠的安装孔位做了倒角处理，避免钢珠滚动时出现卡顿，整体结构没有易损的复杂传动部件，日常维护仅需定期在摩擦面涂抹润滑脂即可，长期使用的稳定性较强。在实际使用场景中，操作人员将待加工工件放置在基座的定位面上，推动黄色楔形块向前移动，楔形块的斜面推动压头向下压紧工件，到位后依靠斜面的自锁特性保持夹紧状态，加工完成后反向推动楔形块即可松脱工件，整个操作过程可在数秒内完成，大幅降低单件装夹的辅助时间，对于小型零件的批量加工场景，能有效提升工位的作业效率。
