四路带安装板电磁继电器模组结构

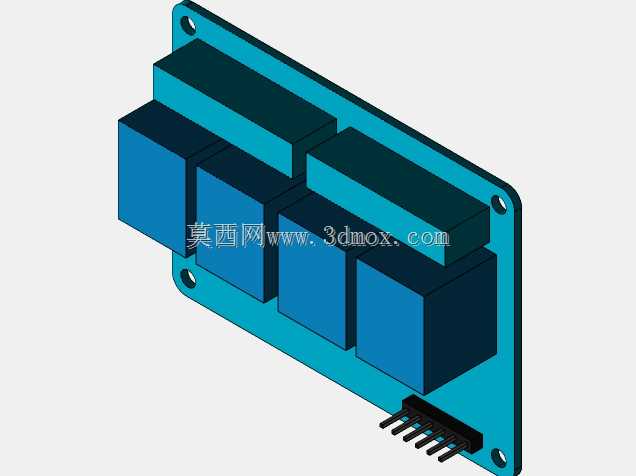

做低压电控柜布线、小型自动化设备控制回路设计的时候，这类四路集成继电器模组是绕不开的常用元件，很多刚入行的结构工程师容易忽略这类元件的安装边界，最后做安装板开孔或者排布的时候要么干涉插接线，要么留的散热间隙不够，导致后期调试的时候频繁出问题。这个模型完整还原了成品模组的实际结构，底座采用带安装孔的环氧板基材，四个角的沉头安装孔位置完全对应量产产品的实际孔距，做电控箱内部排布的时候，可以直接把这个模型导入装配体，提前核对安装孔位和周边元件的安全间隙，不用等实物到手再反复调整安装板的开孔位置。从功能层面来说，四路集成的结构把四个独立的电磁继电器整合在同一块安装基板上，输入端统一做成排针接口，适配常规的杜邦线或者端子排线连接，输出端对应每一路继电器的常开常闭触点，不用再单独给每个继电器做固定支架、单独飞线，能大幅缩减控制柜内部的布线工作量，在小型PLC扩展输出、智能家居控制回路、教学实验台电路搭建这类场景里用得非常多。设计这个模型的时候，特意把每个继电器本体的凸台、外壳的脱模斜度、底部引脚的折弯角度都做了还原，没有做过度简化，要是做设备的虚拟布线仿真，能直接模拟接线后的线缆弯折半径，避免出现设计上线缆走得通、实际装配时线长不够或者弯折过度损伤线芯的问题。外形尺寸上，整个模组的长宽高完全对标市售常规四路继电器的实际尺寸，基板边缘到继电器外壳的余量、排针伸出基板的长度都和实物一致，做面板开孔或者槽位设计的时候，不用额外留冗余量就能保证装配顺畅。另外模型也还原了继电器本体和基板之间的卡扣结构，要是做同类型定制化继电器模组的结构开发，可以直接参考这个固定方式，不用再重新验证卡扣的扣合量和装配公差，能省不少前期结构验证的时间。很多工程师画这类电控元件的时候，容易把继电器的触点端和线圈端的位置搞反，这个模型里的排针位置和每个继电器的对应关系完全符合实际接线定义，导入装配体后直接用来做干涉检查、排布验证都不会出现接线方向的错误，对于做小型自动化设备电控部分结构设计的从业者来说，这类精准的元件模型能大幅减少前期设计的错漏，避免后期打样装配时出现元件装不上、接线干涉这类低级问题。
