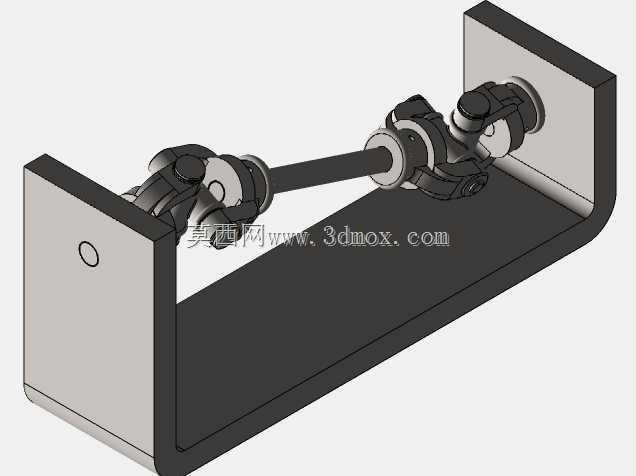

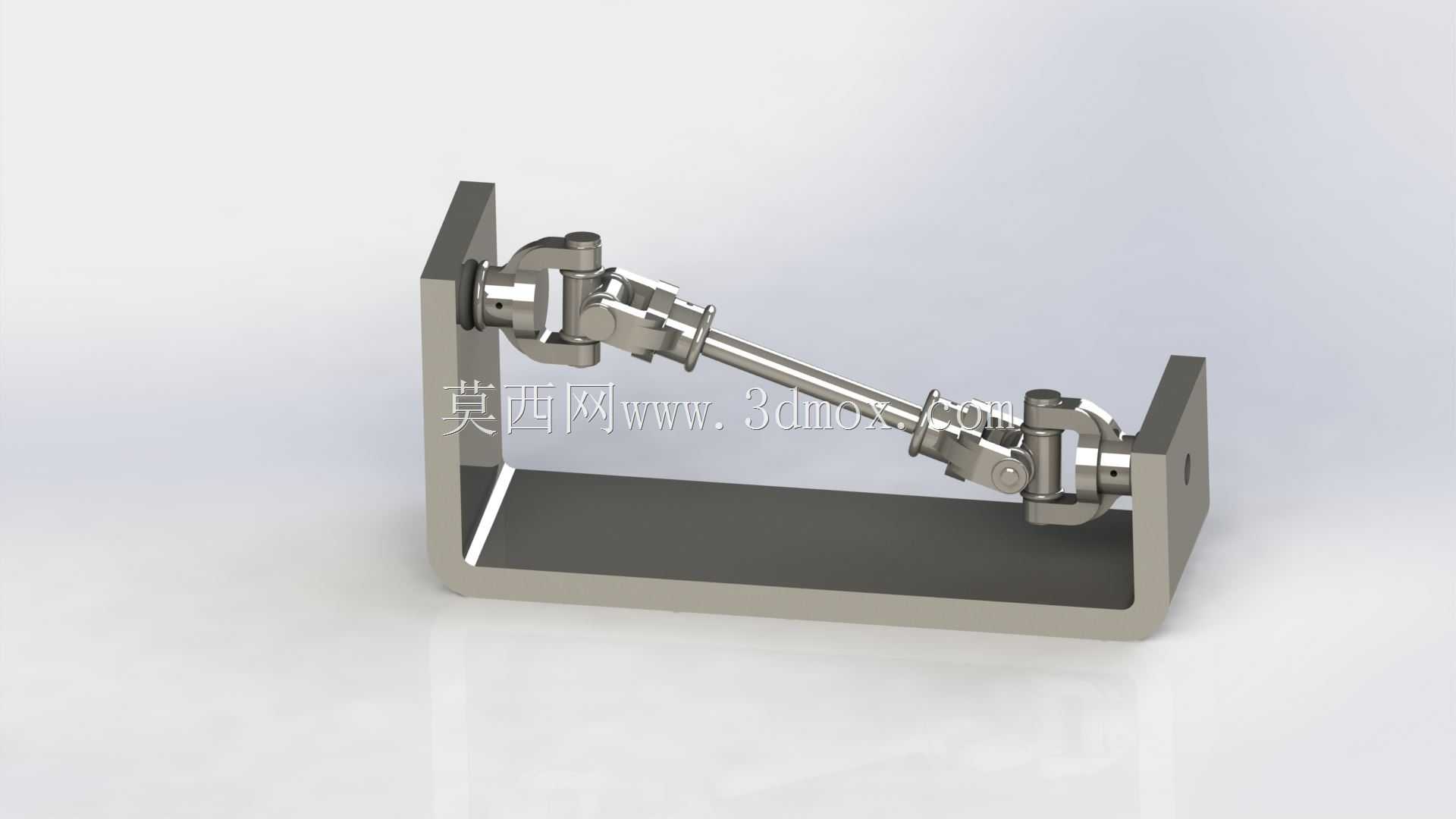

这套带U型安装支座的双万向节传动轴结构,核心解决的是存在轴线偏角、安装对中误差场景下的旋转动力传递问题,在各类中小型传动设备、试验台架、非标自动化输送单元中都有广泛应用。不同于单万向节存在的从动轴转速波动缺陷,两端对称布置的十字轴万向节配合中间传动轴,能够在两轴轴线存在较大夹角、甚至工作过程中夹角发生小幅变动时,保证输出端与输入端的转速同步,避免传动过程中的附加冲击载荷,适配多数需要变角度动力传输的工位。

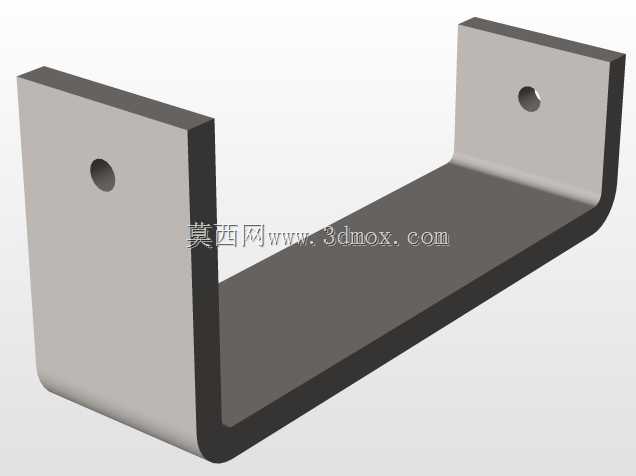

从结构设计逻辑来看,U型安装支座采用等边角钢弯折成型的槽型结构,两侧立板上预留的万向节安装孔位同轴度公差控制在0.02mm以内,保证两端万向节的安装基准统一,避免装配后出现别劲、卡滞的问题。支座底部为平整安装面,可通过螺栓直接固定在设备机架的安装平面上,安装面与两侧立板的垂直度公差不低于IT7级,确保传动轴工作时不会因为支座安装偏差产生额外的径向载荷。

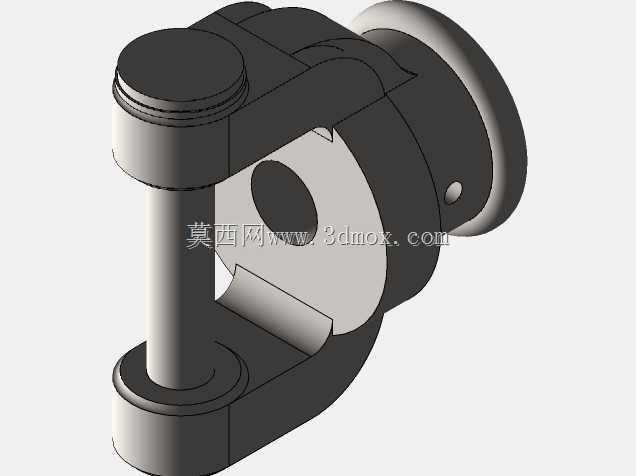

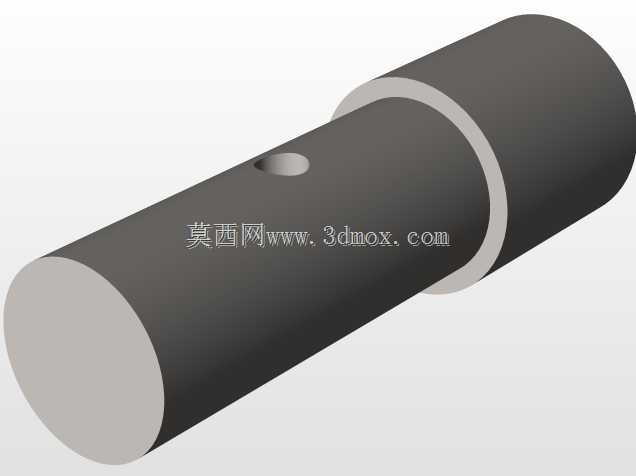

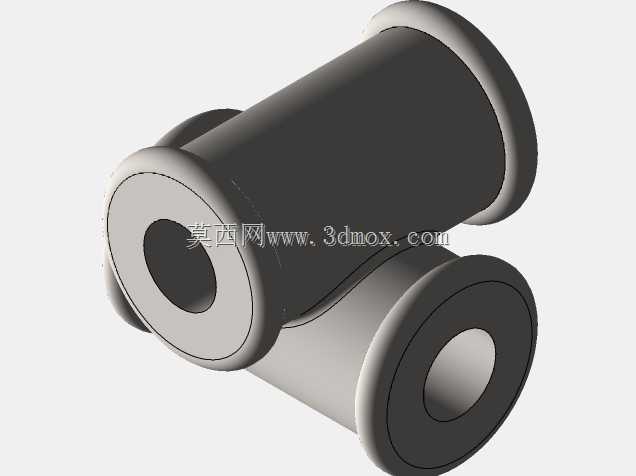

两端的十字轴万向节采用标准十字轴式结构,十字轴轴颈与万向节叉的配合处预留润滑脂加注通道,可适配定期维护的工况需求,万向节叉与传动轴的连接采用花键配合,既可以传递足够的扭矩,也能在一定范围内补偿轴向长度的安装误差,适配不同安装间距的设备场景。中间传动轴采用实心圆钢加工而成,轴身做调质处理提升抗扭强度,两端与万向节叉的配合部位做磨削加工,保证配合精度,避免高速转动时出现动平衡超差的问题。
在实际安装边界上,这套结构的支座宽度、立板高度都经过参数化匹配,传动轴的最大摆角可达到35°,能够覆盖绝大多数存在轴线偏移的传动场景,安装时仅需要保证支座底面与设备安装面完全贴合,将两端万向节的外接法兰或轴头分别与动力输入端、负载输出端连接即可,不需要额外做复杂的对中调整,大幅降低现场装配的调试难度。日常使用中,只需要定期检查十字轴部位的润滑状态、紧固支座安装螺栓,即可保证长期稳定运行,不会因为小幅度的安装偏差出现传动失效的问题,非常适合非标设备设计时直接选型套用,也可作为传动机构教学演示的实体参考结构。
