压缩机径向通风散热叶轮结构设计

项目分类:压缩机 发布时间:2026-05-21 ID:1151529
  • 压缩机径向通风散热叶轮结构设计
  • 压缩机径向通风散热叶轮结构设计
  • 压缩机径向通风散热叶轮结构设计

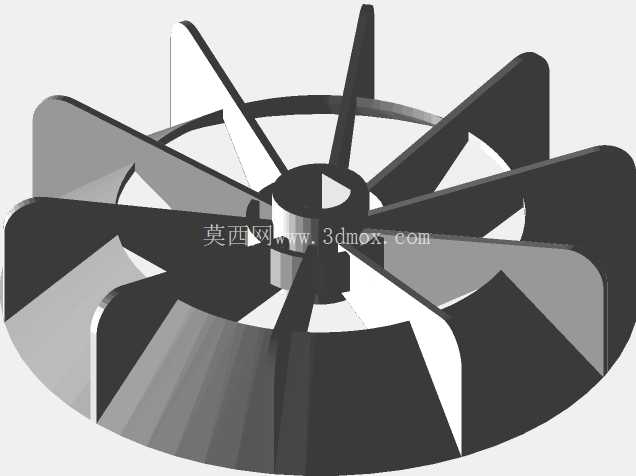

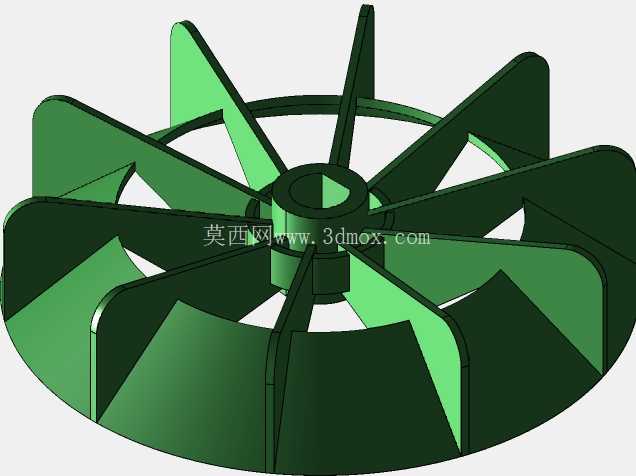

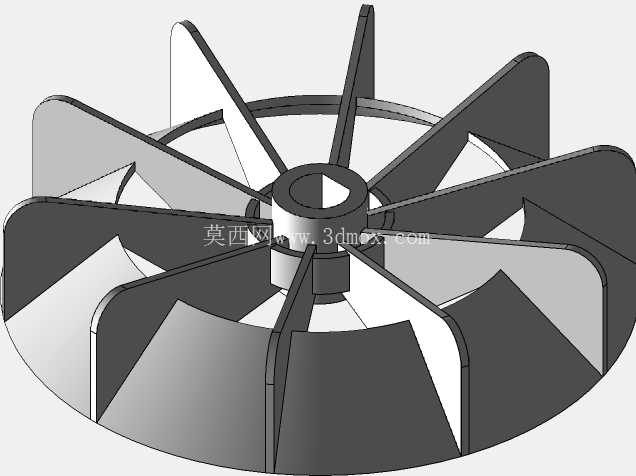

  在压缩机整机运行的热管理环节,通风部件的性能直接决定了主机腔体内的温升控制水平,这款径向式通风叶轮,主要适配中小型容积式压缩机的腔体风冷散热场景,安装位置通常在压缩机曲轴的动力输出端侧,随主轴同步旋转完成强制对流换热。从实际工况适配来看,这类叶轮需要应对压缩机运行时持续的振动环境,同时要兼顾风阻、动平衡与送风覆盖范围,设计阶段首先要匹配压缩机额定转速下的风压要求,避免出现风量不足导致缸体积热、润滑油温过高的问题。叶轮采用多叶片径向排布结构,叶片型线做了等厚圆弧过渡处理,没有尖锐的直角突变,一方面可以降低旋转过程中的气流紊流噪声,另一方面能减少应力集中,提升长期高速旋转下的结构疲劳强度。

  叶片数量经过动平衡校核,相邻叶片的夹角偏差控制在极小范围内,避免旋转时出现径向跳动量超标的问题,安装基准为中心的轴孔结构,轴孔与主轴的配合公差选用过渡配合,配套轴向定位台阶,确保安装后不会出现轴向窜动。从安装边界来看,叶轮的外径尺寸需要匹配压缩机风罩的内部净空,叶片外缘与风罩内壁预留合理的安全间隙,既不能间隙过大造成风量泄漏损失,也不能间隙过小导致运行中因热胀形变出现擦碰异响。叶轮的中心轮毂部分做了加厚处理,承担扭矩传递的核心作用,轮毂与叶片的连接位置做了圆角过渡,分散旋转离心力带来的应力集中,避免长期运行后叶片根部出现开裂问题。

  在送风路径设计上,叶片的倾斜角度经过气流仿真验证,旋转时可以将中心区域的空气沿径向甩出,在叶轮中心形成负压区,持续将外界低温空气吸入压缩机腔体内部,带走缸体、阀组、润滑油路散发的热量,最终热风沿风罩导流槽排出机体外。实际应用中,这类通风叶轮不需要额外配置独立驱动源,直接依托压缩机主轴的动力输出即可工作,结构可靠性高,后期维护成本低,适配的机型覆盖了小型往复式空压机、微型制冷压缩机等需要强制风冷的设备。设计过程中需要重点关注叶轮的质心与旋转轴线的重合度,做动平衡校正时在轮毂端面预留去重区域,确保额定转速运行时的振动值控制在允许范围内,避免振动传递到压缩机整机造成连接螺栓松动、管路共振等次生问题。

  叶片的表面粗糙度也会影响送风效率,建模时对叶片表面做连续曲面处理,减少气流沿叶片表面流动时的摩擦阻力,同等转速下可以获得更高的送风效率,降低无用功率损耗。另外,叶轮的轴向厚度需要匹配安装位置的轴向空间,不能与周边的飞轮、端盖等部件发生运动干涉,中心轴孔的键槽尺寸要对应主轴的平键规格,确保扭矩传递可靠,不会出现打滑丢转的情况。在不同的压缩机机型适配中,可以通过调整叶片的高度、倾斜角度来匹配不同的风量风压需求,比如高负荷连续运行的压缩机,可以适当增加叶片高度提升通风量,而对噪声要求较高的场景,可以适当调整叶片型线降低气流切割噪声。
