史丹利3米钢卷尺高精度三维建模作品

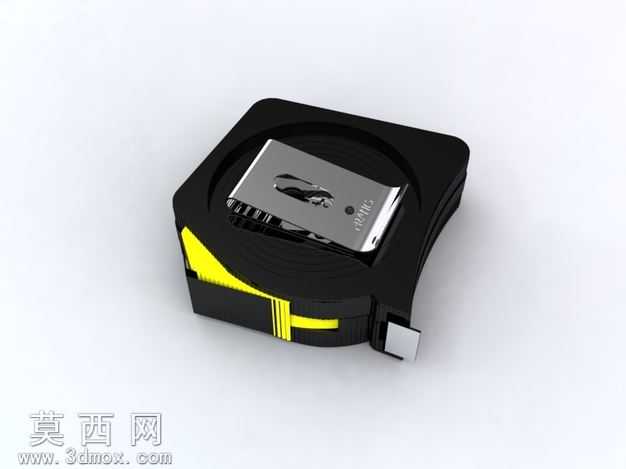

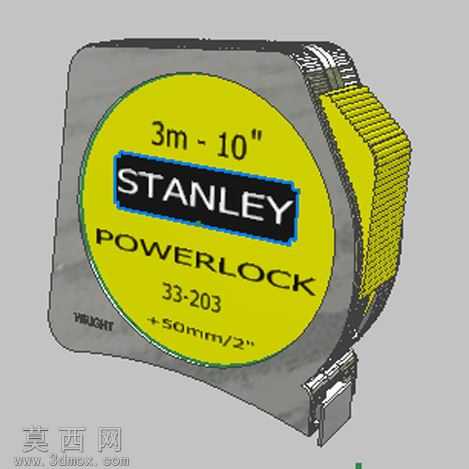

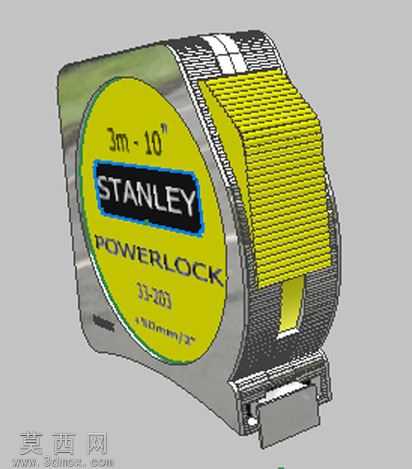

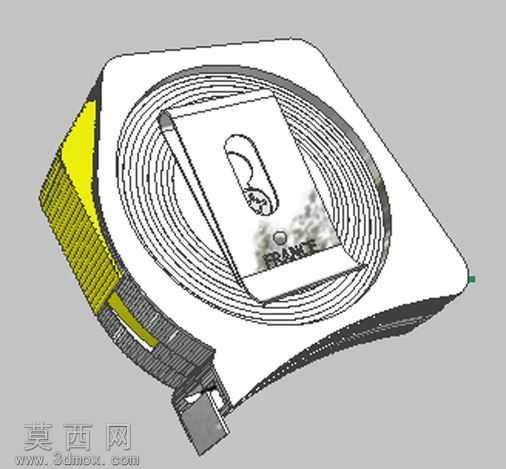

本次建模的对象为史丹利POWERLOCK系列3米钢卷尺，建模过程围绕产品真实外观与内部功能结构展开，首先通过实物测绘获取卷尺外壳、尺带回收结构、制动按键、尺钩等部件的精确尺寸参数，保证模型比例与实物完全一致。建模阶段先搭建整体装配骨架，拆分外壳主体、侧边防滑握区、正面标识铭牌、顶部制动拨片、出口尺钩防护结构等独立零件，针对外壳侧边的密集防滑纹理，采用阵列特征结合曲面偏移的方式还原凹凸触感，避免纹理生硬失真。材质渲染环节，外壳主体采用哑光工程塑料材质，调整漫反射参数还原ABS塑料的细腻磨砂质感，侧边防滑区做细微的粗糙度差异处理，模拟橡胶包覆层的阻尼视觉效果；正面黄色标识区域还原品牌印刷的色彩层次，黑色品牌字样、型号参数做轻微的油墨凸起质感，还原实物丝印的真实效果；金属尺钩部分做金属拉丝纹理处理，边缘做细微的倒角磨损效果，还原日常使用的真实质感。结构设计上还原了卷尺内部的卷簧收纳逻辑，尺带出口处的防护挡片、制动按键的卡扣结构都做了可动装配预留，尺带表面的刻度印刷、公制英制双单位标识都按照实物比例还原，尺带边缘做薄化处理模拟钢带的轻薄质感。建模过程中重点处理了外壳曲面的顺滑过渡，避免多段曲面拼接产生的棱角断层，对壳体合模线位置做细微的凸起处理，还原注塑产品的合模痕迹，让整体模型更贴近量产实物的真实状态，同时对内部卷簧仓的空间做了合理预留，保证整体结构的合理性，既满足外观展示的视觉精度，也可用于产品结构演示、五金工具类场景渲染使用。
