齿轮联动弧形夹爪机器人夹持机构

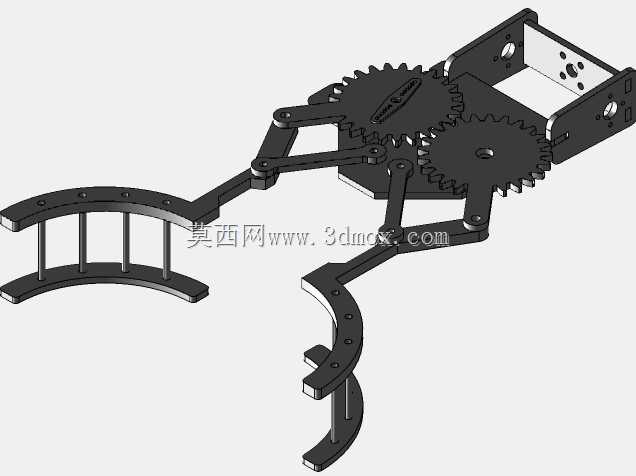

这款夹持机构主要适配工业机器人末端执行场景，可集成在分拣、上下料、物料转运工位上，针对异形曲面工件、圆弧轮廓零部件的抓取需求设计，解决常规平口夹爪无法贴合弧形工件表面、夹持易打滑受力不均的问题。从结构设计逻辑来看，整套机构采用双齿轮啮合联动的传动方案，主动齿轮转动时通过齿面啮合带动从动齿轮同步反向旋转，两个齿轮分别连接对应侧的夹臂连杆，保证两侧弧形夹爪开合行程完全同步，不会出现单侧偏摆导致的工件偏移问题，夹臂与齿轮输出端采用铰接连杆结构，将齿轮的旋转运动转化为夹爪的弧形开合动作，传动过程无冗余自由度，夹持力传递损耗低。夹爪的工作端采用弧形栅格结构，接触面上预留了多组安装孔位，可根据实际抓取工件的材质、表面粗糙度加装橡胶垫、防滑绒布或者硬质定位块，适配不同重量、不同表面特性的工件，弧形轮廓的曲率经过多轮迭代验证，可覆盖常见的圆柱类、圆弧壳体类工件的外径范围，夹持时接触面积远大于常规直爪，单位面积压强更小，不会夹伤薄壁类工件表面。安装端采用带定位销的法兰连接结构，连接面的孔位间距与通用工业机器人末端法兰标准尺寸匹配，不需要额外制作过渡转接板即可直接安装，整体机构的运动包络边界经过校核，夹爪完全张开时的最大外径、闭合时的最小夹持内径都做了限位设计，避免运动过程中与周边工装、设备机架发生干涉。整套传动结构的铰接点都预留了轴承安装位，长期往复开合运行时磨损量小，维护时仅需要定期在铰接点加注润滑脂即可，齿轮采用直齿圆柱齿轮设计，加工难度低，齿面受力均匀，传动过程中无轴向力，不需要额外设置轴向限位结构，简化了整体装配流程。在3C电子零部件分拣、小型圆柱工件上下料、注塑件取件这类工况下，这款夹持机构的同步性优势尤为明显，不会因为两侧夹爪动作差导致工件姿态歪斜，能够保证抓取后工件的位置一致性，满足后续工位的定位精度要求，夹臂的长度可以根据实际作业行程需求做等比例调整，调整后只需要校核齿轮的啮合角度范围即可，不需要改动核心传动逻辑，适配性较强。
