六自由度并联运动执行机构结构设计

这款并联构型的运动执行机构，核心采用六组对称布置的伸缩支链连接上下平台，区别于传统串联机械手的悬臂式结构，整体刚度表现更优，在高负载工况下的末端形变控制能力更强，适合对定位精度、动态响应有较高要求的作业场景。从实际应用场景来看，这类结构常被用于精密装配工位的姿态调整平台、飞行模拟设备的运动基座、光学检测领域的多自由度调姿工装，也可作为特种加工设备的末端执行器承载平台，在需要多轴联动且负载自重比要求高的场合，相比串联结构有明显的性能优势。

从功能特性上看，六组支链通过协同伸缩运动，可实现末端平台沿X、Y、Z三个轴向的平移，以及绕三个轴向的转动，完整覆盖空间六自由度运动需求，支链两端采用铰接结构连接上下平台，运动过程中无运动死点，铰接点的载荷分布均匀，单支链承受的轴向载荷远低于同负载等级的串联结构。设计过程中，支链的驱动单元采用直线传动布局，将驱动部件沿支链轴向布置，有效降低了运动部件的转动惯量，提升了机构整体的动态响应速度，能够适配高频次的姿态调整作业需求。

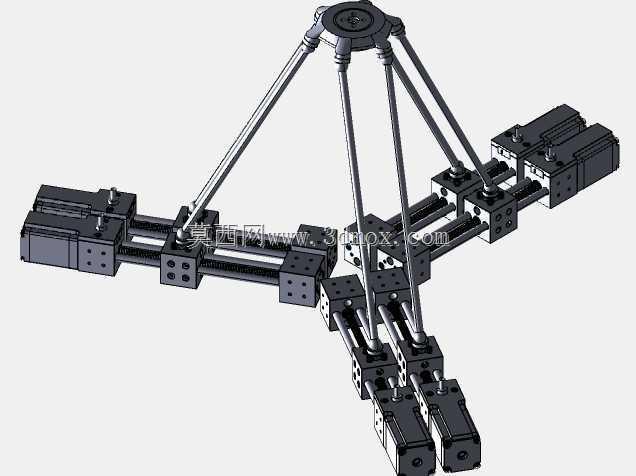

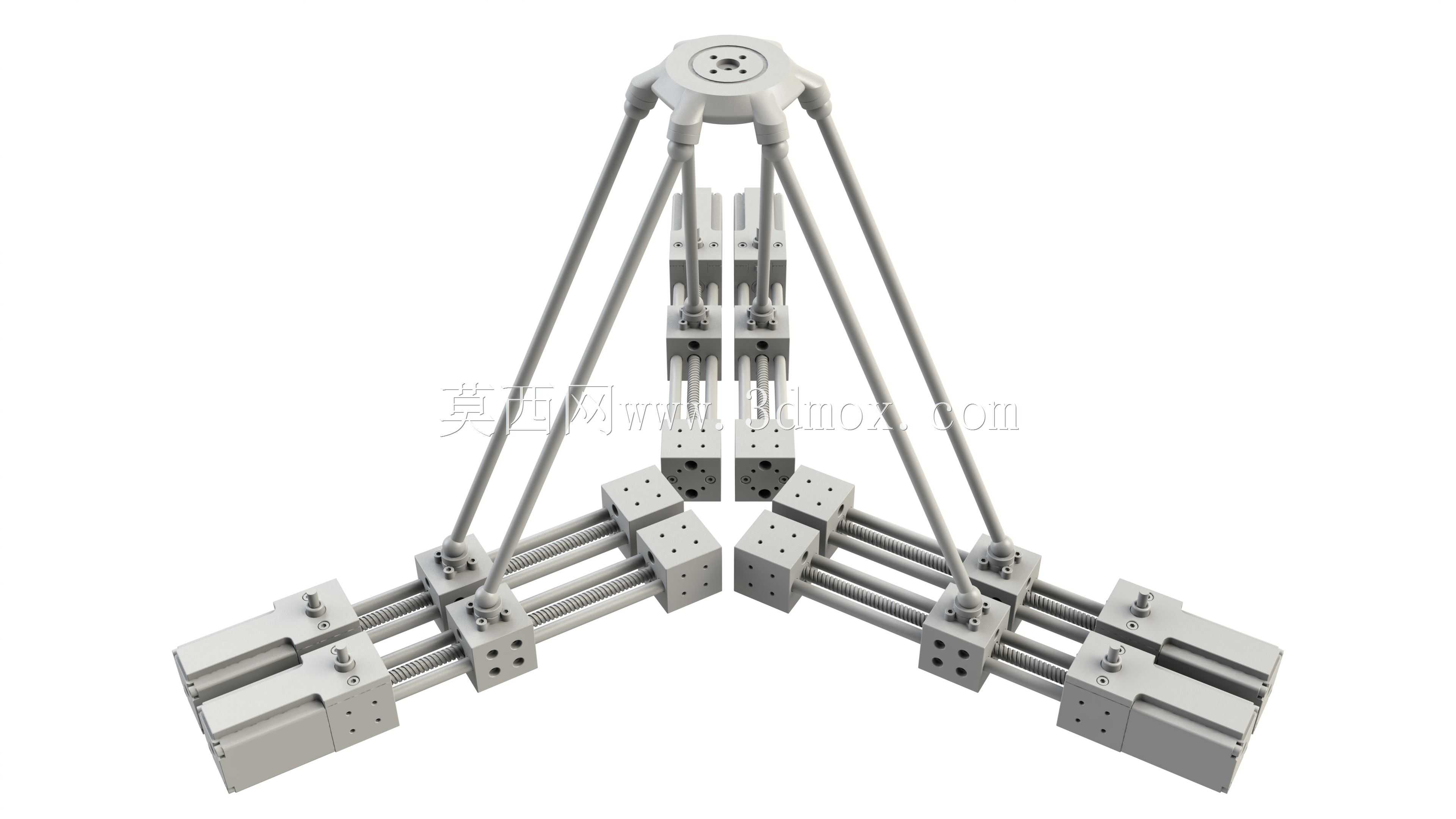

在结构设计思路上，上下平台均采用对称式三角形布局的铰接点布置，六组支链分为三组对称排布，每组两支链的铰接点在底座平台上沿径向导轨布置，可通过调整导轨上的安装座位置适配不同的运动行程需求，这种模块化的安装设计，也方便后期根据实际负载情况更换不同推力规格的驱动元件，无需改动整体平台结构。底座部分的直线导轨采用平行双导轨布局，每个支链的滑动座搭配两组滑块承载，可抵消支链运动过程中产生的侧向弯矩，避免传动部件承受额外的偏载，延长核心传动部件的使用寿命。

关于安装边界与尺寸适配，该机构的底座安装面为三组呈120度夹角分布的直线安装基准，安装时需保证三组导轨的对称中心与末端平台的中心重合，平面度公差需控制在0.05mm以内，避免安装偏差导致运动过程中出现卡滞或附加内应力。末端平台的安装面预留了标准的螺纹孔阵列，可直接搭载工装夹具、检测探头或作业执行端，支链完全收缩时整体高度较低，可适配安装空间高度受限的工位，支链最大伸出量对应的运动包络可覆盖常规精密调姿作业的行程范围，安装时需在机构周边预留足够的安全间隙，避免平台运动过程中与周边设备发生干涉。
