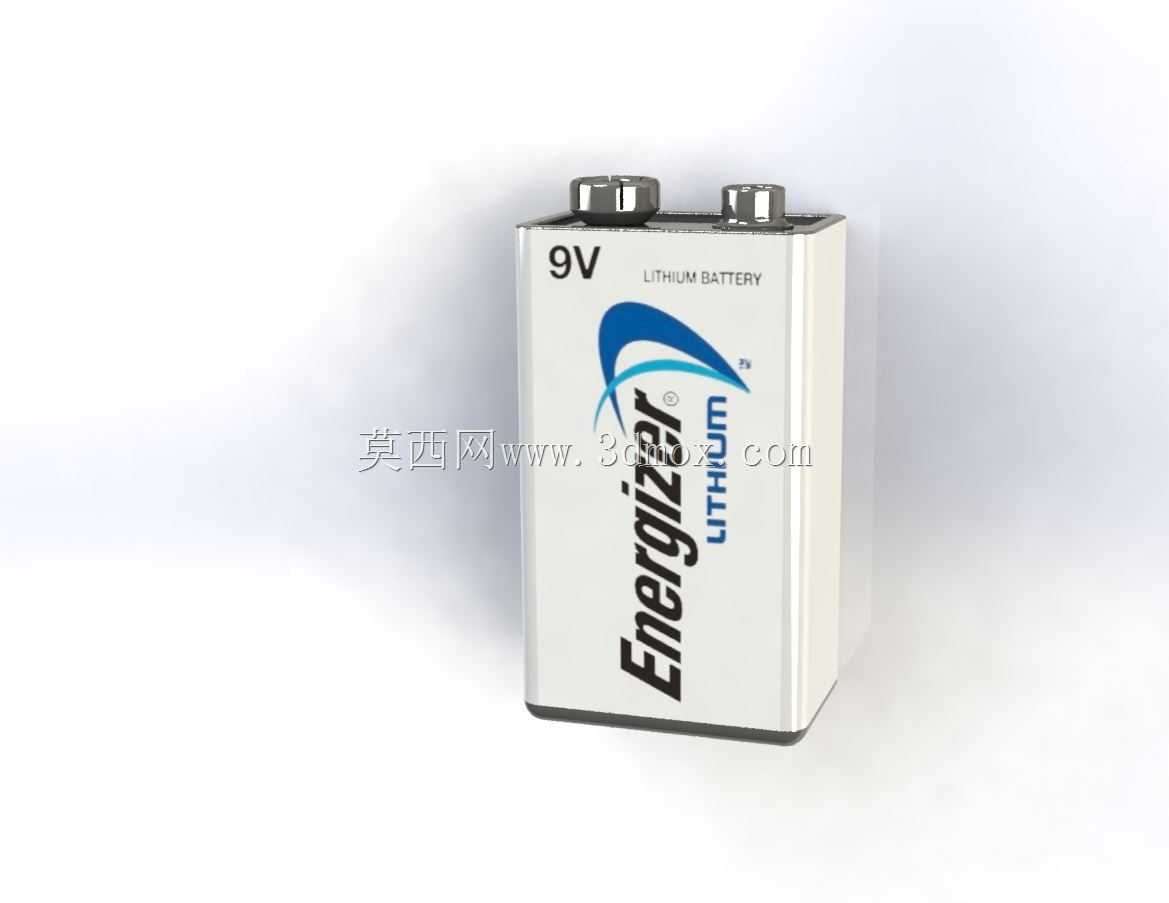

劲量9V叠层锂电池外观结构建模

在手持检测仪器、无线麦克风、烟雾报警器这类对供电体积有严格限制的低压设备场景里，9V叠层电池是应用极广的便携供电单元，本次建模还原的是市售主流锂材质9V电池的完整结构，可直接用于设备电池仓的干涉校验、整机装配仿真以及产品宣传渲染环节。做这类消费类供电配件的建模，首先要卡准的是安装边界尺寸，这类电池的行业通用外形尺寸有明确的适配规范，整体为长方体切角结构，顶部两个电极桩的中心距、突出高度、极性标识位置都要严格匹配通用电池仓的弹片接触要求，不能出现尺寸偏差导致的装配干涉，很多新手建模时容易忽略电极桩的倒角细节，实际量产的电池电极边缘都做了小圆角处理，避免安装时刮伤电池仓的金属弹片镀层。从功能特性来看，这款锂材质9V电池相比传统碳性叠层电池，放电平台更平稳，低温环境下的容量保持率更高，适合户外检测设备、工业传感终端这类长期待机、瞬时放电电流不大的应用场景，建模时特意还原了外壳的磨砂质感、品牌标识的丝印位置以及顶部密封边的压合结构，这些细节在做产品爆炸图、装配演示动画时能大幅提升真实感。设计思路上没有做内部电芯的分层拆解，因为面向结构设计从业者的使用需求，绝大多数场景只需要外轮廓的精确尺寸来做电池仓的空间预留，外壳的拔模角度参考了实际量产的注塑外壳参数，侧面的微小拔模斜度能保证虚拟装配时和真实零件的装配逻辑一致，底部的圆角过渡也还原了实际产品的包边结构，避免渲染时出现锐利直角的失真效果。在做整机结构校验时，这类标准电池模型可以直接导入装配体，快速验证电池仓的仓盖开合行程、弹片压缩量是否在合理区间，不用再从零开始绘制标准件，能节省不少重复建模的时间，模型的外观细节也足够支撑产品说明书配图、电商展示渲染这类对视觉精度有要求的工作，不用再额外做外观面的二次修整。
