带断路器开关的9V蓄电池容纳盒结构

在便携检测仪器、小型工控传感节点、户外手持测试设备这类需要独立9V供电的场景里，电池仓的结构设计往往容易被忽略，但实际使用中，电池接触可靠性、更换便捷性、意外断电防护这些细节，直接影响整套设备的使用体验。这款带倾倒触发断路器的9V蓄电池容纳结构，正是针对这类场景的痛点做的针对性设计。

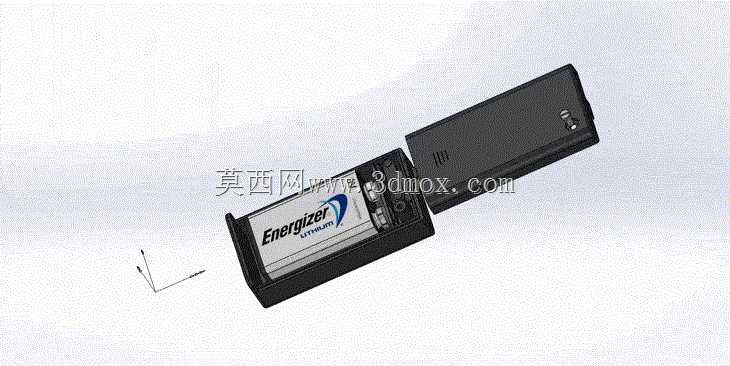

从实际功能逻辑来看，常规9V电池仓大多只做简单的弹片接触结构，缺少供电通断的主动防护，当设备发生意外倾倒、电池受冲击移位时，很容易出现瞬时断电导致设备数据丢失，甚至电极短路引发的安全隐患。这款结构在电池仓靠近出线端的位置集成了机械式断路器触发结构，当盒体随设备发生超过设定角度的倾斜倾倒时，内部的触发摆块会在重力作用下位移，推动断路器触点断开供电回路，待设备复位后可手动或自动恢复导通，不需要额外增加电子检测元件，纯机械结构的可靠性远高于电子传感方案，在强电磁干扰的工业现场也能稳定触发。

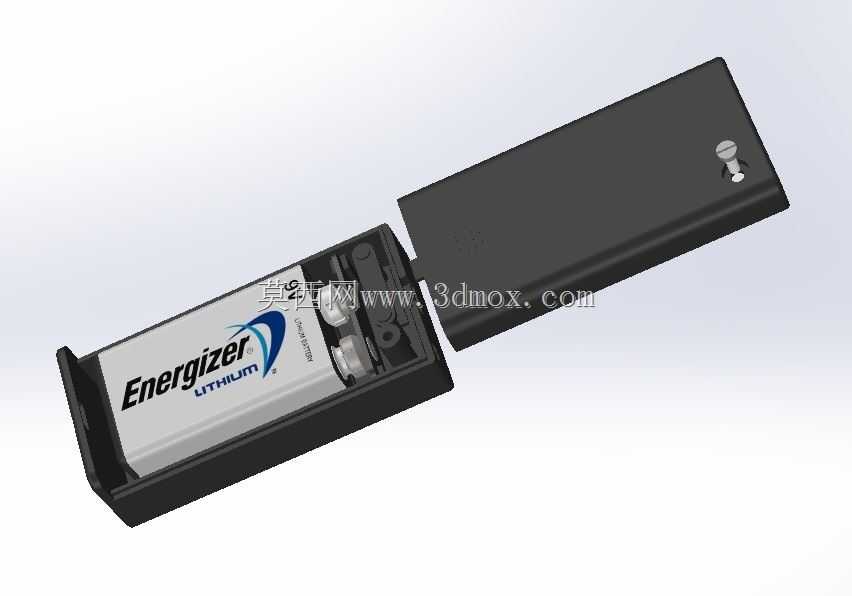

结构设计上，盒体采用上下分体式扣合结构，上盖与下盒通过侧边的卡扣配合尾部的紧固螺丝实现固定，既保证了日常更换电池时的开合便捷性，也能在设备受振动冲击时避免盒体意外松脱。电池仓内部的型腔完全匹配9V叠层电池的外形轮廓，侧壁做了0.3mm的导向拔模斜度，电池装入时可顺着斜度滑入到位，底部的弹片安装槽预留了弹片压缩行程空间，保证电池装入后正负极接触压力维持在合理区间，不会因为长期振动出现接触不良。断路器模块嵌入在盒体头部的独立型腔内，与电池仓之间做了隔断筋，避免电池漏液时腐蚀断路器的触点结构，触发摆块的转动轴采用一体式注塑轴孔配合，不需要额外加装金属销轴，减少装配工序的同时也避免了轴件锈蚀卡滞的问题。

安装边界方面，整个盒体的外部轮廓做了规整的直边设计，四个角预留了安装固定孔位，可以直接通过螺丝固定在设备壳体的内部安装位上，出线端的槽口做了圆角处理，避免穿线时刮伤导线绝缘层。盒体的壁厚均匀控制在1.8mm，既满足结构强度要求，也不会过度占用设备内部空间，适配绝大多数需要内置9V电池的便携设备内部安装空间要求，不需要对设备原有结构做大幅改动就能直接替换常规无防护的9V电池仓。
